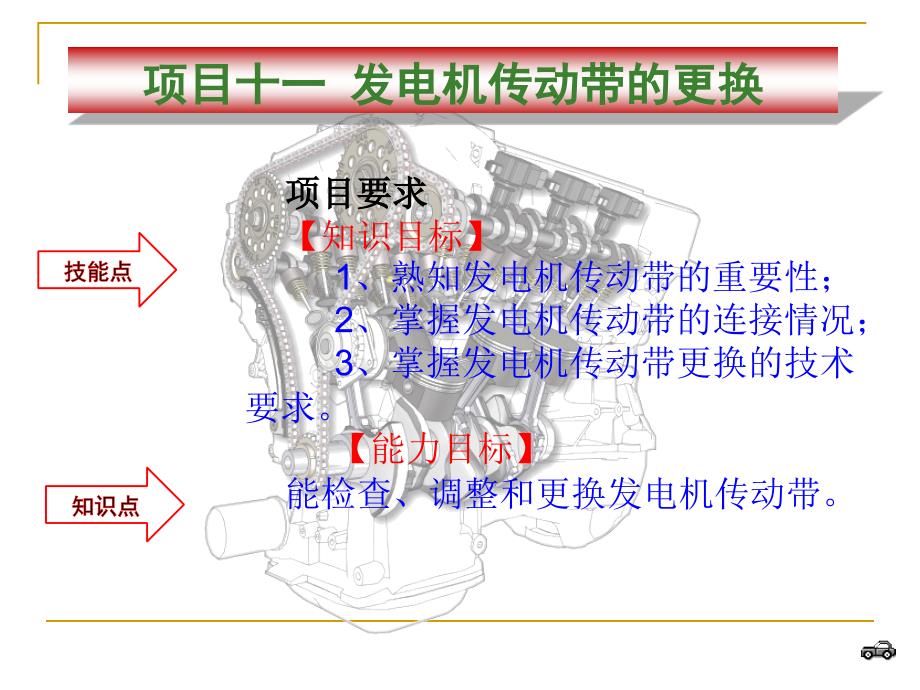

项目要求项目要求【知识目标】 1、熟知发电机传动带的重要性； 2、掌握发电机传动带的连接情况； 3、掌握发电机传动带更换的技术要求 【能力目标】能检查、调整和更换发电机传动带项目十一项目十一 发电机传动带的更换发电机传动带的更换技能点技能点知识点知识点 随着使用时间的增加，发电机传动带会出现不同程度的损伤，使发电机的发电量减小或不发电、发动机过热、转向沉重等故障，使汽车的正常使用受到影响因此，及时检查、调整或更换发电机传动带是非常必要的，也是汽车维护项目中常规的作业内容 一、发电机传动带的作用一、发电机传动带的作用 发电机传动带又叫发动机皮带，与发动机传动装置配合工作带动发电机、助力泵、方向盘助力、刹车助力、部分车型的水泵等 二、技术标准与要求二、技术标准与要求 发动机传动带的技术标准与要求主要考虑偏移量和张紧度 项目规定状态新传动带7.5 至 8.6 mm 用过的传动带8.0 至 10.0 mm 2、张紧度的要求1、偏移的技术要求项目规定状态新传动带637 至 735 N 用过的传动带 392 至 588 N （1）在规定点处检查传动带的偏移。
2）检查传动带偏移时，向其施加 98 N (10 kgf) 的张紧力3）安装新传动带时，将其张紧力调整至规定值4）检查使用超过 5 分钟的传动带时，采用用过的传动带的规格5）重新安装使用超过 5 分钟的传动带时，调整其偏移和张紧力至各用过的皮带规格的中间值6）发动机转动 2 圈后，应检查传动带张紧度和偏移（7）使用传动带张力计时，首先用基准仪表确认其精确度 发电机传动带的检查与调整发电机传动带的检查与调整发电机传动带的检查与调整有两种检查方法：一、经验法一、经验法手指用力按压传动带时，传动带能够产生一定的挠度变形，因生产厂家不同，具体参数参见维修手册 二、仪器法二、仪器法 使用挠度计检查传动带的松紧度，所测数据精确可靠可根据测量值与标准值对照，检验传动带的挠度是否存在偏差如果测量值和标准值之间的偏差值超过规定范围，应更换张紧机构总成 一、实训条件一、实训条件棘轮扳手、套筒、接杆、梅花扳手等二、实训步骤二、实训步骤（一）实训前准备（二）发电机传动带拆卸 1、拆卸传动带2、选择合适的扳手松开螺栓 A 选择合适的扳手松开螺栓B 3、松开螺栓 C，当松开螺栓C后传动带的张紧力就消失了，传动带变松，这时就可以取下传动带了。
4、检查螺栓D，确保没有松动 不要松开螺栓 D，它是用来固定调整支架的不需要松开 5、取下发电机传动带 （三）检查发电机传动带1、对取下的传动带进行检查，如果传动带存在明显裂纹，则证明已经到了使用极限，继续使用就容易出现传动带打滑、断裂，影响发电机、水泵的正常工作 传动带的外表面如果出现开裂或断层，说明传动带已经老化，不宜继续使用，应更换新件 2、检查发电机的传动带轮，如果发电机传动带出现了偏磨现象，应重点检查相关总成或部件的传动带轮是否变形（重点检查条形槽），相关总成部件的安装位置是否发生偏移或松动以上原因，容易导致传动带的磨损 （四）发电机传动带安装1、安装传动带，传动带安装的位置如图所示 2、在把传动带安装到带轮上时，检查并确认皮带正确安装在楔形槽中用手检查，以确认皮带没有从曲轴皮带轮底部的凹槽中滑脱 3、安装发电机传动带，在传动带安装好后，要对传动带的走向和安装到位情况进行确认，以免返工费时和损坏传动带1）、转动螺栓 C，以调节传动带的张紧力2）、紧固螺栓 A 和 B 扭矩：螺栓 A：19 N·m ；螺栓 B：43 N·m 。
4、、检查传动带，用98N的力往下按传动带，此时传动带应可以往下偏移7.5 至 8.6 mm （五）整理工位及工具 作业项目完成后，要保证工位的清洁、清理、清扫、整理和整顿工作，培养良好的工作习惯 1、简述传动的张紧度如何检查？2、简述更换传动带的操作步骤及安全注意事项 。
