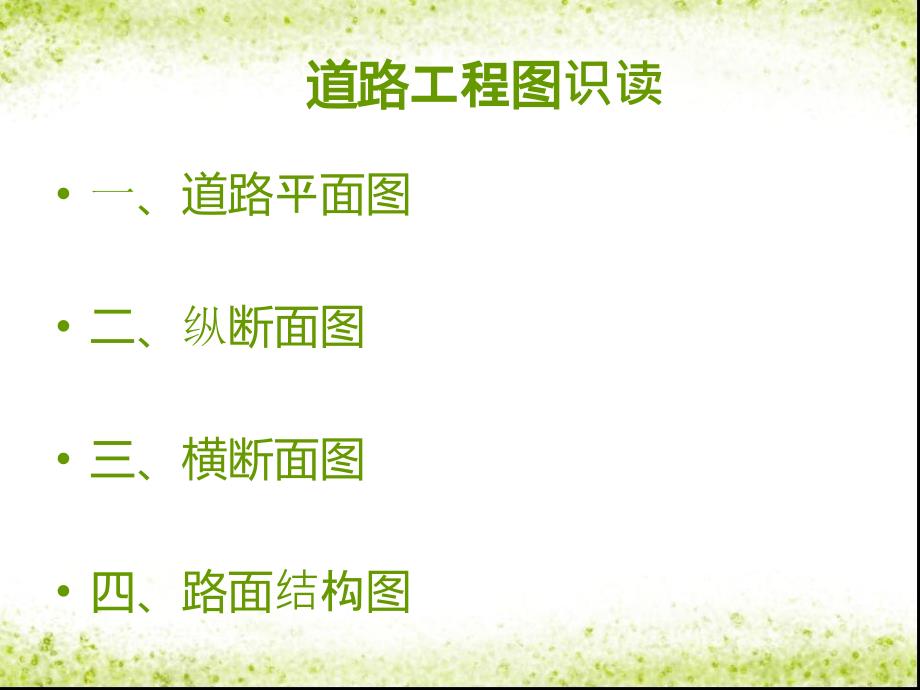

道路工程图识读,一、道路平面图二、纵断面图三、横断面图四、路面结构图,,,城市道路组成:,机动车道,非机动车道,分隔带,绿化带,人行道,城市道路路线工程图组成:横断面图、平面图、纵断面图读图主要侧重两方面：地形部分和路线部分,1.地形部分：主要了解 （1）比例-地形复杂处用大比例如山区1：5000平原、丘陵处用小比例1：2000,（2）坐标位置－用坐标网或指北针表达距坐标原点北3000米，东2000米,（3）根据等高线了解地形－平原、洼地、丘陵 （4）了解平面图图例,2.路线部分,路线平面图所用比例较小（例图1：5000），公路路线只是沿路的中心线画出一条粗实线来表示主要了解： （1）公路的里程及公里桩 （2）曲线段的参数 （3）控制标高水准点 （4）用三角网测量的三角点,一、道路平面图,,城市道路平面图与公路路线平面图相似，用来表示城市道路的方向、 平面线型和车行道布置以及沿路两侧一定范围内的地形和地物情况城市道路平面图内容分为—道路平面图和地形、地物平面图两部分1.读道路平面图,,,1）道路情况,道路中心用点划线表示，在道路中心线上标有里程 道路走向可以用坐标网来表示，也可以用指北针来表示 城市道路平面图所采用的绘图比例较公路路线平面图大，一般可以1：500，因此可车道、人行道的分布及宽度可以按比例画出 画出用地线位置，表示施工后道路占地范围，为控制道路标高，应标出水准点位置。
2)地形地物情况,除了可以用等高线表示外，还用大量的地形点表示高程 用一些符号表示地物,只有屋盖的简易房,砖石或砼结构房屋,砖瓦房,石棉瓦等简易房,围墙,非明确路边线,储水池,下水道检查井,通讯杆,读平面图,(1)首先读标题栏、说明：了解图的名称及有关设计的一些信息读平面图,（2）了解标段（里程）、坐标、比例、指北针,（3）了解道路的细部：尺寸、雨水井、污水井,2.读道路地形图,,,,道路线性平面图,(1)首先读标题栏：了解图的名称及有关设计的一些信息2)读图例,道路平面图图例,（3）读细部,道路线性平面图转点,道路效果图,五、道路平面图的内容,,,,,,,,,,,,,,,,,,,,,,,道路平面图,二、城市道路纵断面,城市道路纵断面图也是沿道路中心线的展开断面图其作用与公路路线纵断面相同，内容也是包括图样和资料表两部分，一般图样画在图纸的上部，资料表布置在图纸的下部如图所示为某城市道路K0+000至K0+492.557段的纵断面图 1.图样部分 城市道路纵断面图的图样部分与公路路线纵断面图完全相同，如图所示 2.资料部分(与公路路线纵断面图基本相同) 城市道路除作出道路中心线的纵断面图之外，如设置了街沟则应分别表示出道路两侧街沟的坡度和距离，如图所示。
城市道路纵断面图,,本图比例横向为1：2000，纵向为1：200,,,,道路纵断面图,,三、城市道路横断面图,自然地面,自然地面,挖方段,填方段,人行道,人行道,中心线,（直插圆）,2%,2%,1.5%,1.5%,,,,,,,1.5%,1:1,,,,,,,,,,,,,,,,,,,,污水,雨水,标 准 横 断 面,盲道,28,2.4,2.4,3,3,0.6,0.6,16.0,6.0,6.0,2.0,8.0,6.0,竖 1:50 横 1:200,盲道,,,,,,,,,,,,,,,,城市道路横断面图是道路中心线法线方向的断面图，主要由车行道、人行道、绿带和分离带等部分组成道路横断面图,,城市道路横断面图分为标准横断面图和路基横断面图 (1)标准横断面图 在道路设计中，表示各路段的代表性设计横断面图称作标准横断面图 在标准横断面图中，应绘出红线宽度、车行道、人行道、绿化带、照明、新建或改建的地下管道等各组成部分的位置和宽度，以及排水方向、路拱横坡等 标准横断面图可采用1∶100或1∶200的比例标准横断面图 在垂直和水平方向上采用了不同比例，水平方向为1∶200，垂直方向为1∶100如图8-8所示为某城市道路的横断面施工图，由标准横断面图、路面结构及路缘石安装大样图、车行道路拱大样图和平、侧石大样图等组成。
路面结构及路缘石安装大样图 详细地表达了车行道、人行道的路面结构情况及路缘石(平石、侧石)的安装情况车行道路拱大样图在垂直和水平方向上采用了不同比例，水平方向为1∶100，垂直方向为1∶10，距道路中心线1.5m宽度内路拱为抛物线段，其余部分为直线，图中给出了路拱曲线上各点的水平和垂直方向的坐标四、城市道路路面结构图及路拱样图,沥青混凝土路面结构图,沥青混凝土路面结构图,,,,机动车道路拱大样图,水泥混凝土路面结构图,车道路面板块划分示意图,。
