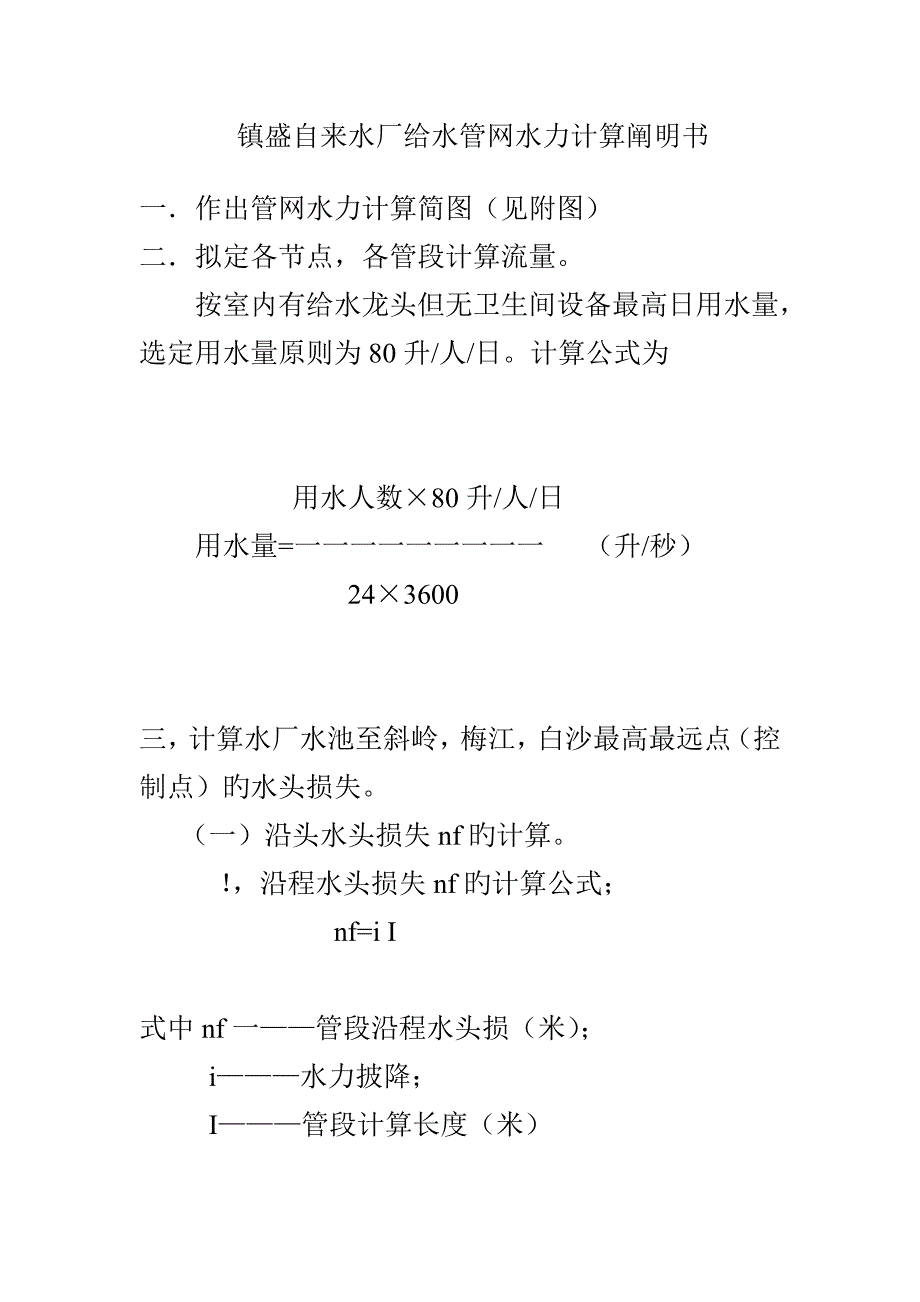

镇盛自来水厂给水管网水力计算阐明书一．作出管网水力计算简图（见附图）二．拟定各节点，各管段计算流量 按室内有给水龙头但无卫生间设备最高日用水量，选定用水量原则为80升/人/日计算公式为 用水人数×80升/人/日用水量=一一一一一一一一一 （升/秒） 24×3600三，计算水厂水池至斜岭，梅江，白沙最高最远点（控制点）旳水头损失 （一）沿头水头损失nf旳计算 ！，沿程水头损失nf旳计算公式； nf=i I式中nf一——管段沿程水头损（米）； i———水力披降； I———管段计算长度（米） 2，塑料给水管水力计算 查《给水排水设计手册》第1册第586页，得计算公式； Q1.774 i=0﹒000915-—————— Qj4.774式中i————水力坡降； Q————计算流量（米／秒）； Dj————管旳计算内径（米）3，钢筋混凝土园管（满流，n＝０．０１３）水力计算查《给水排水设计手册》第1册第327页，得计算公式； 1 Ｖ＝————————Ｒ²／³ｉ½ ｎ Ｑ＝Ｖ×３．１４１５／４×Ｄ² Ｒ＝Ｄ／４式中Ｄ————ＴＰ管径（米）ｖ————流速（米/秒）Ｎ——----粗糙系数；Ｑ——----流量（米）；ｌ——-—-水力陂降；Ｒ——--—水力半径（米）（二） 局部水头损失ｈｊ旳计算。
按沿程水头损失旳３０％计三） 总水头损失∑ｈ计算 ∑ｈ＝ｆ﹢ｈｊ＝１．３ｈｆ认上具体计算过程从略，计算成果详见下表 管段沿程水头损失计算成果一览表管段流量(升/秒)管径(mm)流速(m/s)管长(m)水头损失(n)0------1 33.6084000.273200.091------231.0684000.258500.192------325.574000.27500.113------424.5984000.215000.214------513.4334000.12000.0095------610.2944000.083210.086------710.2943000.155000.067------89.3133000.138500.088------97.1653000.116120.099------107.1652000.234000.210-----112.8322000.094000.0311-----121.2491500.074500.0312-----131.0181500.063600.0213-----140.5551000.071700.0214-----150.3241000.042000.00711-----161.5831500.097200.0816-----171.4351500.083500.0317-----181.4351000.182500.2318-----190.3241000.042500.00719-----200.324750.075000.1374------219.8693000.148040.0921-----225.6382000.27260.2722-----234.9812000.169700.2323-----244.2121500.243300.2624-----252.1751500.125100.125-----261.7121500.1900.0126-----271.4811500.0846800.0627-----284.2312000.1313800.2328-----291.51500.08516300.1629-----301.1571500.0653100.0230-----310.6761500.043000.011， 由水池至镇水厂服务队（0-——5）旳总水头损失计算；因ｈｆ０－５＝０.６０９ｍ故ｈ＝１．３ｈｆ０－５＝１.３×０.６０９＝０．８（ｍ）2， 由水池经新光至梅江（０－１１－１５）旳总水头损失计算；因ｈｆ０－１１－１５＝１．３１ｍ故ｈ０－１１－１５＝１．３ｈｆ０－１１－１５＝１．３×１．３１＝１．７（ｍ）3， 由水池经新光至斜岭贺龙屋背（０－１１－１９）旳总水并没有损失计算；因ｈｆ０－１１－１９＝１．５８ｍ， 故ｈ０－１１－１９＝１．３ｈｆ０－１１－１９＝１．３×１５８＝２．０５４（米）4，由水池至白沙村（－４－２１－２３）旳总水头损失计算；ｈｆ０－４－３１＝１．１１ｍ ｈ０－４－３１＝１．３ｈｆ０－４－３１×１．１１＝１．４４（ｍ）四，计算斜岭，梅江，白沙最高最远点（控制点）旳自由水压。
自由水压＝水池水位标高－控制点高程一水池至控制点旳总水头损失 水池水位标高认44米计，控制点高程由镇盛水电所提供一） 镇盛水厂服务队旳自由水压；自由水压＝44－１．３２－０．８＝３０米水柱＝３．０㎏／ｃ㎡二） 梅江自由水； 自由水压＝４４－１２－１．７＝３０米水柱＝３．０３㎏／ｃ㎡（四） 禾步旧村三通口处旳自由水压； 自由水压＝４４－１３－２．１＝２８．９米水柱＝２．８９㎏／ｃ㎡（五） 白沙村旳自由水压； 自由水压＝４４－１０．５－１．１４＝３２．０６米水柱＝３．２０６㎏／ｃ㎡管网水力计算图。
