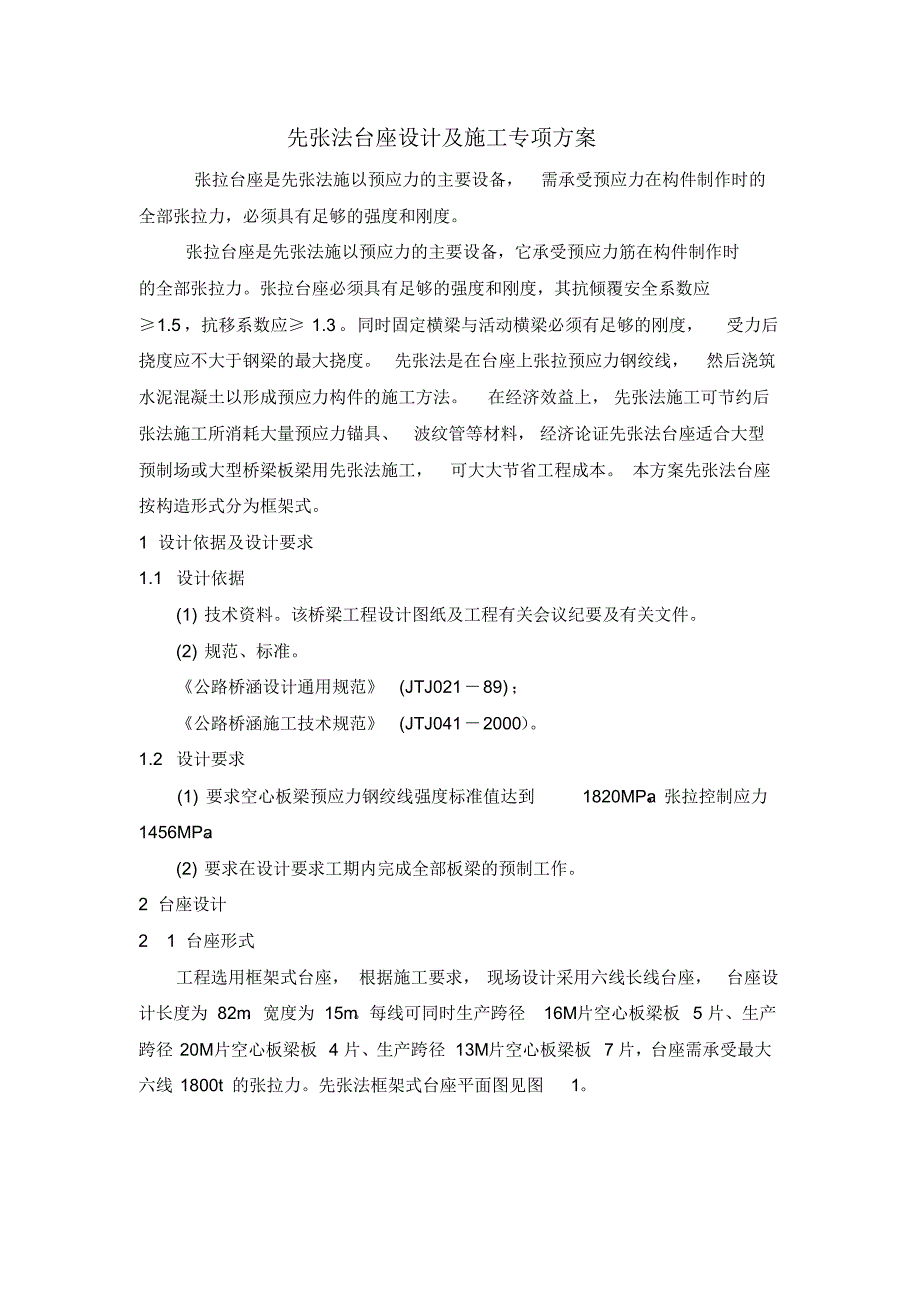

先张法台座设计及施工专项方案张拉台座是先张法施以预应力的主要设备，需承受预应力在构件制作时的全部张拉力，必须具有足够的强度和刚度张拉台座是先张法施以预应力的主要设备，它承受预应力筋在构件制作时的全部张拉力张拉台座必须具有足够的强度和刚度，其抗倾覆安全系数应≥1.5，抗移系数应≥ 1.3同时固定横梁与活动横梁必须有足够的刚度，受力后挠度应不大于钢梁的最大挠度 先张法是在台座上张拉预应力钢绞线，然后浇筑水泥混凝土以形成预应力构件的施工方法在经济效益上， 先张法施工可节约后张法施工所消耗大量预应力锚具、波纹管等材料， 经济论证先张法台座适合大型预制场或大型桥梁板梁用先张法施工，可大大节省工程成本 本方案先张法台座按构造形式分为框架式1 设计依据及设计要求1.1 设计依据(1) 技术资料该桥梁工程设计图纸及工程有关会议纪要及有关文件2) 规范、标准《公路桥涵设计通用规范》(JTJ021－89)；《公路桥涵施工技术规范》(JTJ041－2000） 1.2 设计要求(1) 要求空心板梁预应力钢绞线强度标准值达到1820MPa ，张拉控制应力1456MPa 2) 要求在设计要求工期内完成全部板梁的预制工作。
2 台座设计21 台座形式工程选用框架式台座， 根据施工要求， 现场设计采用六线长线台座，台座设计长度为 82m ，宽度为 15m 每线可同时生产跨径16M片空心板梁板 5 片、生产跨径 20M片空心板梁板 4 片、生产跨径 13M片空心板梁板 7 片，台座需承受最大六线 1800t 的张拉力先张法框架式台座平面图见图12.2 台座结构设计及验算2.2.1 结构设计台座纵梁尺寸采用500mm ×600mm ，配 8 根 Φ16螺纹钢筋及 Φ8@200 箍筋，每 6m设置一道 400m ×250mm 横向联系梁，张拉端采用钢梁，由2根 40＃槽钢和钢板焊接而成2.2.2 结构验算(1) 先张梁台座验算此台座纵梁为传力柱结构，主要验算纵梁是否满足受压要求将混凝土纵梁设为轴心受压状态，1=10=6.00m ，3 台座施工3.1 台座基础该工程施工台座场地已填筑塘渣并经压实，对于地坪标高以下的混凝土纵梁、混凝土横梁及台座底板下C25混凝土加强层部分则先行开挖出沟槽，大面积台座底板则直接在现塘渣场地坪上施工，只需进行场地压实平整即可3.2 台座梁及台座底板台座设置 7 根通长纵梁，台座两侧纵梁2 根规格为 500mm ×600mm ，中间 5根纵梁规格为 600mm ×600mm ，台座横梁规格400mm ×250mm ，间距 6m ，纵横梁混凝土强度均为 C30混凝土。
台座梁施工时，纵梁在已开挖好的沟槽内先作5～8cm砂浆垫层， 纵梁、横梁侧砌砖模至台座底板混凝土面层底，并立好梁外侧上部钢模 梁配筋为纵梁主筋为8 根 20mm 螺纹钢，箍筋为 ?8@200 ， 横梁主筋为 6 根 16mm螺纹钢，箍筋为?8@200 钢筋绑扎后进行混凝土浇筑台座两端扩大加厚并连成整体台座底板面层混凝土及36mm 厚的 C25混凝土底模则在混凝土横梁浇筑完毕后在塘渣场地上浇筑完成， 对于底模混凝土要求抹平， 保证其平整度， 并在其上铺设 4mm 厚钢板以保证空心板梁混凝土的预制效果台座剖面图见图23.3 张拉及固定端台座张拉及固定端采用钢梁，钢梁由2 根 40＃槽钢和钢板焊接而成固定端钢梁外侧设置锚固器， 张拉端设置固定钢梁和活动钢梁，两钢梁间加设油压千斤顶，活动钢梁外侧设置锚固器见图3该台座设计施工完成后， 按表 4 经过仔细安排的施工计划进行预应力空心板梁预制施工按每 7d 一次循环的流水作业进程进行施工，在 52 内完成了块空心板梁的预制工作，平均完成2块／d 梁板施工任务，保证了全部桥梁工程的正常施工，并确保了桥梁安装通车。
