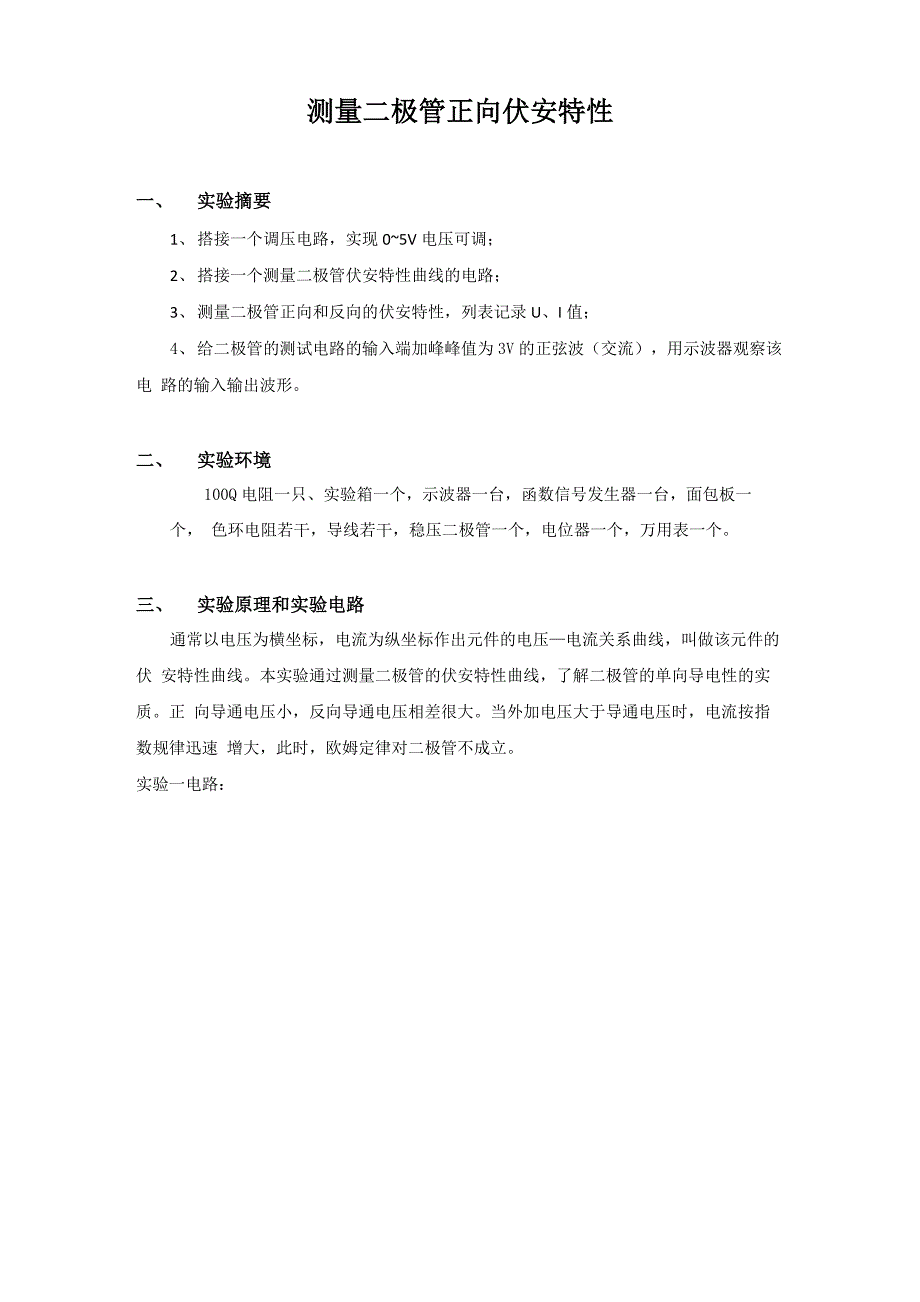

测量二极管正向伏安特性一、 实验摘要1、 搭接一个调压电路，实现0~5V电压可调；2、 搭接一个测量二极管伏安特性曲线的电路；3、 测量二极管正向和反向的伏安特性，列表记录U、I值；4、 给二极管的测试电路的输入端加峰峰值为3V的正弦波（交流），用示波器观察该电 路的输入输出波形二、 实验环境100Q电阻一只、实验箱一个，示波器一台，函数信号发生器一台，面包板一个， 色环电阻若干，导线若干，稳压二极管一个，电位器一个，万用表一个三、 实验原理和实验电路通常以电压为横坐标，电流为纵坐标作出元件的电压—电流关系曲线，叫做该元件的伏 安特性曲线本实验通过测量二极管的伏安特性曲线，了解二极管的单向导电性的实质正 向导通电压小，反向导通电压相差很大当外加电压大于导通电压时，电流按指数规律迅速 增大，此时，欧姆定律对二极管不成立实验一电路：实验二电路：2-sfl or1H12GQCXPG1R15.05kD四、 实验步骤和数据记录实验一：> 在面包板上，用色环电阻、电位器、二极管搭接如下电路，实验箱提供电源；> 通过调节电位器的旋钮，改变二极管两端的电压，用万用表测量二极管两端的电压及对应的电流，并记录数据；> 根据记录的数据绘制二极管的伏安特性曲线（正向）。
U/V0.74590.74000.73000.72000.71000.70000.6900I/mA1.99991.60001.31170.94020.75710.50190.4429U/V0.68000.67000.66000.65000.64000.63000.6200I/mA0.33490.25620.23440.17880.11190.10550.0721U/V0.61000.60000.59000.58000.57000.56000.5500I/mA0.05430.03820.02740.02010・ 01120.01190.0102实验二：> 在面包板上，将二极管与高值色环电阻（5.05 kQ）串联；> 用函数信号发生器给二极管电阻两端加峰峰值为3V的正弦波（交流），示波器CHA测量输入波形，CHB测量输出波形（接在高值电阻两端）波形图：五、 实验结果计算和分析二极管正向伏安特性曲线图六、 实验总结由上图分析，对二极管施加正向偏置电压时，随着正向偏置电压的增加，开始时，电流 随电压变化很缓慢，而当正向偏置电压增至接近二极管导通电压时，电流急剧增加，二极管 导通后，电压的少许变化，电流的变化都很大。
根据实验数据绘制的二极管伏安特性曲线与 二极管实际性质相符，说明实验结果正确。
