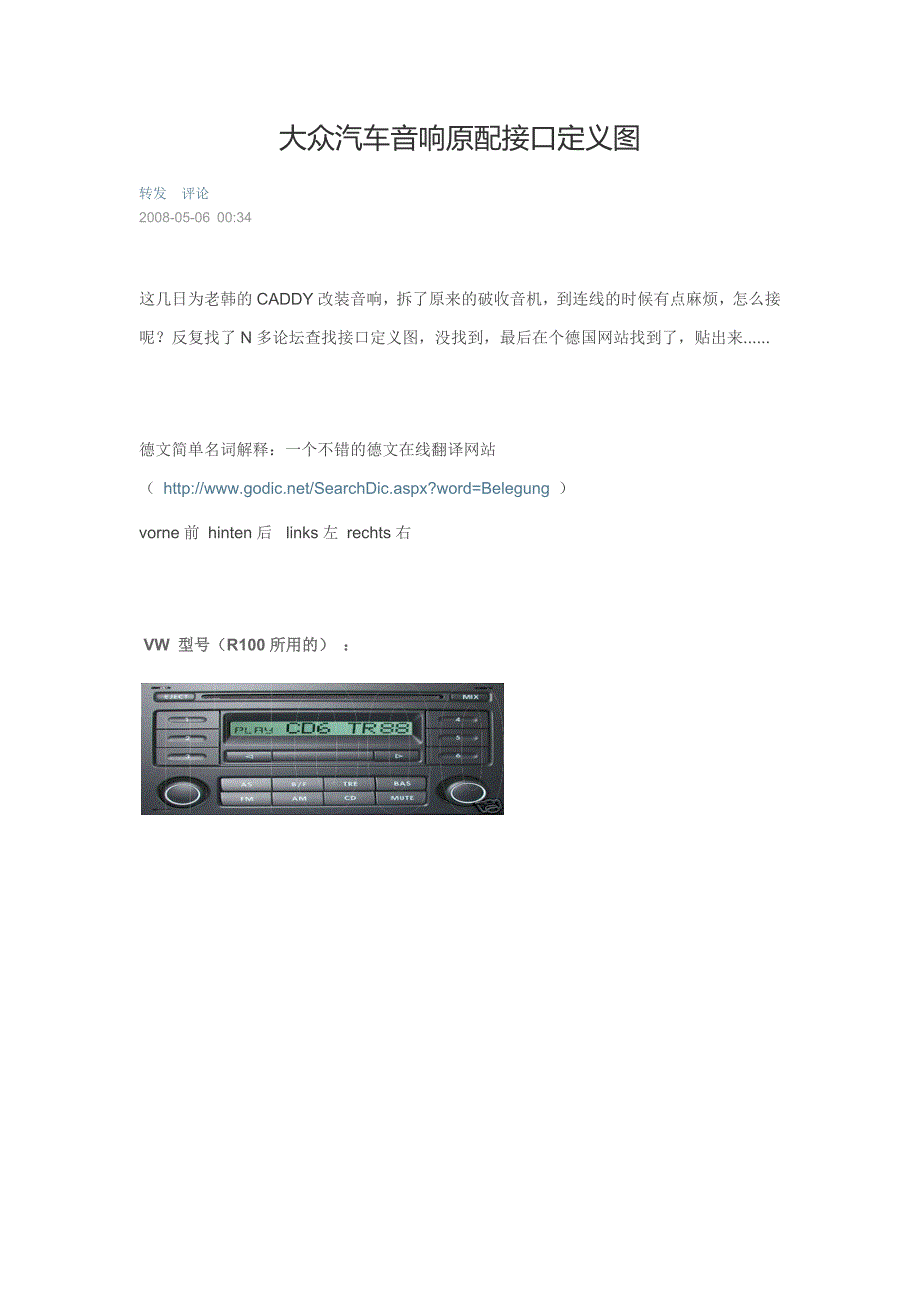

大众汽车音响原配接口定义图转发 评论 2008-05-06 00:34 这几日为老韩的 CADDY 改装音响，拆了原来的破收音机，到连线的时候有点麻烦，怎么接呢？反复找了 N 多论坛查找接口定义图，没找到，最后在个德国网站找到了，贴出来......德文简单名词解释：一个不错的德文翻译网站（ ）vorne 前 hinten 后 links 左 rechts 右VW 型号（R100 所用的） ： Steckerbelegung deltaPin BelegungKammer I 1 后右喇叭+2 前右喇叭+3 前左喇叭+ 4 后左喇叭+ 5 后右喇叭-6 前右喇叭- 7 前左喇叭- 8 后左喇叭- Kammer II9 CAN-Bus 总线 high10 CAN-Bus 总线 low11 Radio 静音12 接地13 Radio Ein, 控制线 +14 报警器接 (只针对美国)15 Dauerplus （延迟？？）16 防盗装置控制线Kammer III1 空2 空3 空4 空5 空6 信号输入 -7 空8 空9 空10 空11 空12 信号输入 +Kammer IV1 耳机音频接口 links2 CD-Wechsler, Masse linker/rechter Kanal3 耳机音频接地4 CD-Wechsler, Spannung +5 空6 CD-Wechsler, DATA OUT7 右耳机音频8 CD 换碟机, 左通道9 CD 换碟机, 右通道10 CD 换碟机, 控制信号11 CD 换碟机, DATA IN12 CD 换碟机, 时钟 CLOCKVW 型号 ：Steckerbelegung alpha Pin BelegungKammer Inicht belegtKammer II3 Lautsprecher, vorne rechts +4 Lautsprecher, vorne rechts -5 Lautsprecher, vorne links +6 Lautsprecher, vorne links -Kammer III2 Mute für Telefonbetrieb4 Ein/Aus über Zündschloß5 nicht belegt6 Beleuchtung7 Batterie +8 Batterie -VW 型号 ：Steckerbelegung beta Pin BelegungKammer ITeil 1 (gelb)nicht belegtTeil 2 (grün)7 Telefon-Eingangssignal +11 Fernbedienung12 Telefon-Eingangssignal -Teil 3 (blau)13 CD-Wechsler, DATA IN14 CD-Wechsler, DATA OUT15 CD-Wechsler, CLOCK16 CD-Wechsler, Spannung +17 CD-Wechsler, Steuersignal18 CD-Wechsler, Masse linker/rechter Kanal19 CD-Wechsler, linker Kanal20 CD-Wechsler, rechter KanalKammer II3 Lautsprecher, vorne rechts +4 Lautsprecher, vorne rechts -5 Lautsprecher, vorne links +6 Lautsprecher, vorne links -Kammer III1 GALA (blau/weiß)2 Mute für Telefonbetrieb3 Eigendiagnose (grau/weiß)4 Ein/Aus über Zündschloß (rot/gelb)5 Steuersignal Diebstahlsicherung (rot/weiß)6 Beleuchtung (blau/grau)7 Batterie + (rot/weiß)8 Batterie - (braun)Steckerbelegung gamma Pin BelegungKammer ITeil 1 (gelb)1 Line Out, hinten links2 Line Out, hinten rechts3 Line Out, Masse4 Line Out, vorne links5 Line Out, vorne rechts6 geschaltetes Plus für SoundverstärkerTeil 2 (grün)7 Telefon-Eingangssignal +8 Zweitdisplay, CLOCK9 Zweitdisplay, DATA10 Zweitdisplay, ENA11 Fernbedienung12 Telefon-Eingangssignal -Teil 3 (blau)13 CD-Wechsler, DATA IN14 CD-Wechsler, DATA OUT15 CD-Wechsler, CLOCK16 CD-Wechsler, Spannung +17 CD-Wechsler, Steuersignal18 CD-Wechsler, Masse linker/rechter Kanal19 CD-Wechsler, linker Kanal20 CD-Wechsler, rechter KanalKammer II1 Lautsprecher, hinten rechts +2 Lautsprecher, hinten rechts -3 Lautsprecher, vorne rechts +4 Lautsprecher, vorne rechts -5 Lautsprecher, vorne links +6 Lautsprecher, vorne links -7 Lautsprecher, hinten links +8 Lautsprecher, hinten links -Kammer III1 GALA (blau/weiß)2 Mute für Telefonbetrieb3 Eigendiagnose (grau/weiß)4 Ein/Aus über Zündschloß (rot/gelb)5 Steuersignal Diebstahlsicherung (rot/weiß)6 Beleuchtung (blau/grau)7 Batterie + (rot/weiß)8 Batterie - (braun)Steckerbelegung CD-Wechsler Pin BelegungT12/1 DATA OUTT12/2 CLOCKT12/3 MasseT12/4 DATA INT12/5 Not ConnectedT12/6 Spannung +T12/7 rechter KanalT12/8 SteuersignalT12/9 Masse linker/rechter KanalT12/10 linker KanalT12/11 Not ConnectedT12/12 Not ConnectedAudi Chorus I Pin BelegungKammer ITeil 1 1 Line Out, hinten links2 Line Out, hinten rechts3 Line Out, Masse4 Line Out, vorne links5 Line Out, vorne rechts6 geschaltetes Plus für SoundverstärkerTeil 2 7 Telefon-Eingangssignal +8 Zweitdisplay, CLOCK9 Zweitdisplay, DATA10 Zweitdisplay, ENA11 Fernbedienung12 Telefon-Eingangssignal -Teil 3 13 CD-Wechsler, DATA IN14 CD-Wechsler, DATA OUT15 CD-Wechsler, CLOCK16 CD-Wechsler, Spannung +17 CD-Wechsler, Steuersignal18 CD-Wechsler, Masse linker/rechter Kanal19 CD-Wechsler, linker Kanal20 CD-Wechsler, rechter KanalKammer II1 Lautsprecher, hinten rechts +2 Lautsprecher, hinten rechts -3 Lautsprecher, vorne rechts +4 Lautsprecher, vorne rechts -5 Lautsprecher, vorne links +6 Lautsprecher, vorne links -7 Lautsprecher, hinten links +8 Lautsprecher, hinten links -Kammer III1 GALA (blau/weiß)2 Mute für Telefonbetrieb3 Eigendiagnose (weiß/grau)4 Ein/Aus über Zündschloß (rot/gelb)5 Steuersignal Antenne (+12V)6 Beleuchtung (blau/grau)7 Batterie + (rot/weiß)8 Batterie - (braun)Kammer IV1 Telefonstummschaltung (rot/grün)2 Ein/Aus über Zündung nur bei Navi (Kl. 15)3 Telefon [NF+] (gelb)4 Telefon [NF-] (grün)5 Navi [NF+] (gelb)6 Navi [NF-] (grün)7 Navi Steuerleitung8 nicht belegt7 Beleuchtung Display (grau/blau)8 CD-GNDAudi Chorus II Pin BelegungKammer ITeil 1 1 Line Out, hinten links2 Line Out, hinten rechts3 Line Out, Masse4 Line Out, vorne links5 Line Out, vorne rechts6 geschaltetes Plus für SoundverstärkerTeil 2 7 CAN-Bus High8 nicht belegt9 nicht belegt10 CD-GND11 nicht belegt12 CAN-Bus LowTeil 3 13 CD-Wechsler, DATA IN14 CD-Wechsler, DATA OUT15 CD-Wechsler, CLOCK16 CD-Wechsler, Spannung +17 CD-Wechsler, Steuersignal18 CD-Wechsler, Masse linker/rechter Kanal19 CD-Wechsler, linker Kanal20 CD-Wechsler, rechter KanalKammer II1 Lautsprecher, hinten rechts。
