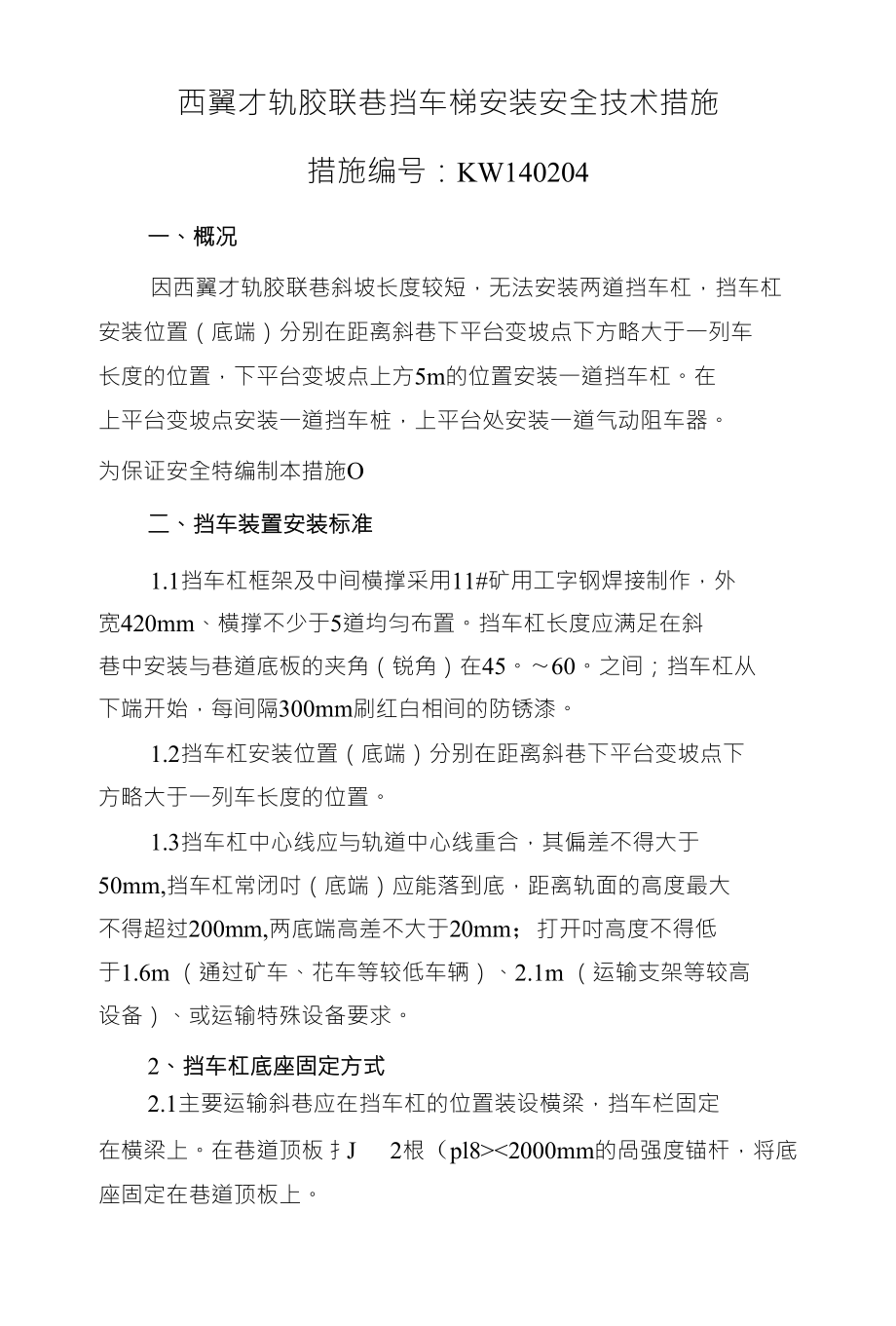

西翼才轨胶联巷挡车梯安装安全技术措施措施编号：KW140204一、概况因西翼才轨胶联巷斜坡长度较短，无法安装两道挡车杠，挡车杠 安装位置（底端）分别在距离斜巷下平台变坡点下方略大于一列车 长度的位置，下平台变坡点上方5m的位置安装一道挡车杠在 上平台变坡点安装一道挡车桩，上平台处安装一道气动阻车器为保证安全特编制本措施O二、挡车装置安装标准1.1挡车杠框架及中间横撑采用11#矿用工字钢焊接制作，外 宽420mm、横撑不少于5道均匀布置挡车杠长度应满足在斜 巷中安装与巷道底板的夹角（锐角）在45之间；挡车杠从 下端开始，每间隔300mm刷红白相间的防锈漆1.2挡车杠安装位置（底端）分别在距离斜巷下平台变坡点下 方略大于一列车长度的位置1.3挡车杠中心线应与轨道中心线重合，其偏差不得大于 50mm,挡车杠常闭吋（底端）应能落到底，距离轨面的高度最大 不得超过200mm,两底端高差不大于20mm；打开吋高度不得低 于1.6m （通过矿车、花车等较低车辆）、2.1m （运输支架等较高 设备）、或运输特殊设备要求2、挡车杠底座固定方式 2.1主要运输斜巷应在挡车杠的位置装设横梁，挡车栏固定在横梁上。
在巷道顶板扌J 2根（pl8><2000mm的咼强度锚杆，将底 座固定在巷道顶板上2.2底座与巷道顶板应贴实，挡车杠与底座连接必须用 （p30mm销轴饺接，销轴必须有防脱性能2.3当底座固定处巷道顶板不平时，可用加垫铁或垫木的方 式垫平（垫铁或垫木中间钻孔，锚杆穿入中间钻孔），保证挡车 杠安装后中心线与轨道中心线重合，偏差不大于50mmo3、气（电）动推杆安装3.1安装气（电）动推杆前，须先仔细阅读说明书，掌握推 杆安装的工作条件、安装工序、固定方法、接线方式、调整方法、 气压等级等主要参数3.2根据安装地点巷道高度及挡车杠提升高度确定推杆底座 的安装位置，然后确定导向滑轮的安装位置，再根据气（电）动 推杆的行程确定挡车杠的起吊点位置和起吊滑轮的安装位置3.3把推杆的底座与专用底座用螺栓连接、紧固保证气（液） 缸中心线、推杆中心线、导向滑轮中心线在同一条直线上3.4按照接线（管）要求连接固定线（管），在提升挡车杠前 先做伸缩试验，看伸缩各部螺栓、连接口是否紧固、线（管）是 否完好，伸缩是否灵活自如等3.5经对整套描车装置仔细检查无误后，接通气进行提升试 验，发现有异常或不符合安装标准的，进行调整，直至达到安装 标准。
四、阻车器安装标准1、 安装位置在斜巷上平台距离变坡点1.5〜2m处2、 阻车器固定时必须采用加工配套部件固定在轨道上，不 得安装在轨道接头位置3、 阻车器转动灵活，处于常闭状态4、 阻车器中心与轨道中心一致，误差不大于50mmo5、 阻车器（阻碰头式）打开时，卡爪高度距离轨面不低于3 00mm o6、 控制箱或控制阀门操作地点应设在行人一侧，高度在1.2m〜1.4m Z间，有条件时要设置在操作嗣室内7、 控制箱或控制阀门安装牢固，不漏风，操作手把灵活可 4W o8、 管线敷设安全、美观可用适合胶管外径的钢管套住胶 管敷设到巷帮底角，再沿巷帮敷设至控制箱或控制阀门9、 挡车杠、阻车器的操作手把应安放在信号酮室内10、 挡车杠、阻车器操作手把和信号电铃、语音信号等需在 统一地点，便于检修工操作1、 起吊用两个3T 丁拉胡户2、 起吊前，要检查起吊用具、使用的绳套、链子等要有足够的 强度，不合格的起吊用具不准使用3、 起吊时要缓慢拉紧导链，防止物件突然落下伤人4、 起吊时，要设专人指挥，专人观察顶板、起吊锚杆，操作人 员应在安全地点进行起吊，其他人员要躲至安全地点5、 井下起吊时，应使用2个起吊点和2个手拉葫芦同时起吊。
6、 被起吊的耙歼机主机捆绑要牢靠，钩头要挂稳妥，并找准设 备重心7、 起吊时，应垂直起吊，如必须斜拉时，要采取措施，防止拉 绳套、链子等物件时打滑8、 起吊工作完成后，要待耙歼机平稳且安装固后，方可摘掉钩 头9、将耙石干机车体下自身配备的四个卡轨器牢固固定在轨道上, 卡轨器螺栓要齐全，I古I定牢周可靠；10、 将卸料槽下的两根支腿支撑到底板上，撑紧耙歼机两支腿 支撑时要有80左右的支撑角度，防止耙肝机倾斜；11、 安装耙什机现场要有专人指挥，负责耙斫机的卸载，移动、 安装、起吊等各项安全技术措施。
