cad文本标注与编辑

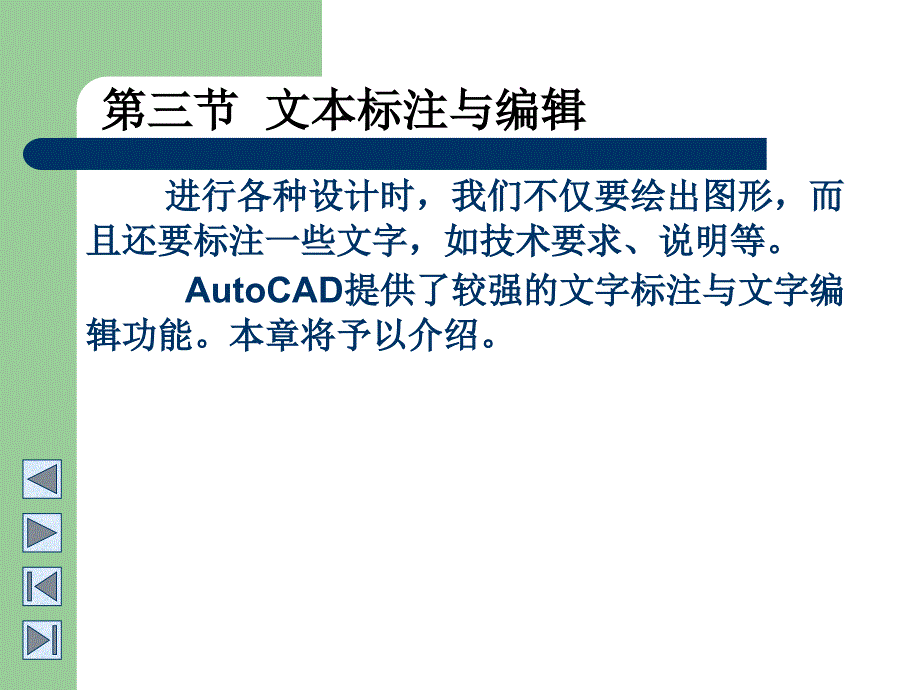

第三节 文本标注与编辑,,进行各种设计时，我们不仅要绘出图形，而且还要标注一些文字，如技术要求、说明等 AutoCAD提供了较强的文字标注与文字编辑功能本章将予以介绍一、用DTEXT命令标注文本,命令：DTEXT 下拉菜单：Draw→Text→Single-line Text 1.功能：在图中标注一行文本 2.操作格式： Command:DTEXT Justify/Style/: 各选项含义如下： （1）Justify——用来确定所标注文本的排列方式 Justify/Style/:J Align/Center/Fit/Middle/Right/TL/TC/TR/ML/MC/MR/BL/BC/BR：,,,,,文本位置的确定,Align/Center/Fit/Middle/Right/TL/TC/TR/ML/MC/MR/BL/BC/BR： 各选项的含义如下： ①Align——确定所标注文本行基线的起点位置与终点位置执行该选项，AutoCAD提示： First text line point：P1（确定文本行基线的起点位置） Second text line point：P2（确定文本行基线的终点位置） Text： （输入字符串后回车）,,,,,结果：所输入的文本串字符均匀分布于指定的两点之间，且文本行的倾斜角度由两点间的连线确定；字高、字宽由系统自动确定。

文本位置的确定,②Fit——确定文本行基线的起点位置和终点位置及字高 ③Center——基线的中点 ④Middle——字符垂直和水平方向的中点 ⑤Right——字符基线的终点 ⑥TL（Top Left)——文本行顶线的起点 ⑦TC（Top Center)—— 文本行顶线的中点 ⑧TR(Top Right)——文本行顶线的终点 ⑨ML(Middle Left)——文本行中线的起点 ⑩MC(Middle Center)——文本行中线的中点 ⑾MR(Middle Right)——文本行中线的终点 ⑿BL(Bottom Left)——文本行底线的起点 ⒀BC(Bottom Center)——文本行底线的中点 ⒁BR(Bottom Right)——文本行底线的终点标注文本,（2）Style——确定所使用的字体式样 （3）——确定文本行基线的起点位置 文本位置确定后，AutoCAD提示： Height: （输入文本的字高） Rotation angle： （输入文本的倾斜角） Text:(输入文本串） 3. 控制码与特殊字符： 特殊字符，如直径符号“”、和角度单位“”等，它们不能直接从键盘上输入。

采用“％％”作控制码来实现下面是已定义的一些常用控制序列： ％％D——注写角度符号“”； ％％C——注写直径符号“”； ％％U——打开或关闭文本下画线方式；％％P——注写公差符号“”； ％％O——打开或关闭文本上画线方式；,,,,,标注文本实例,下面举例说明控制符的使用方法 ① 绘制“75C” TEXT：75%%DC ② 绘制“1150.12” TEXT：％％C115％％P0.12 ③ 绘制文本行的上画线和下画线 在提示区出现Text之后输入 Text：%%U I %%O like %%U AutoCAD %%O very much 绘制结果如下： I like AutoCAD very much,,,注意：上画线和下画线这两种方法可以同时起作用两种方法在字符串结束时自动关闭使用DTEXT命令说明,,,,,,⑵当提示“Text:”时，屏幕上出现一个小方框，反映将要输入字符的位置、大小及倾斜角度等每输入一个字符，该方框向后移动一个字符⑶再一个DEXT命令下，可标注若干行文本⑷在输入文本的过程中，可以随时改变文本的位置⑸具有实时改错的功能⑹标注过程中，文本以左对齐的方式排列结束DEXT命令后，文本按指定的排列方式重新生成。

⑺输入的控制符也显示在屏幕上，结束DEXT命令，重新生成后，控制符即从屏幕上消失,4.说明 ⑴标注完一行文本后，若再执行DTEXT命令，上一次标注的文本行会以高亮度显示若在“Justify/Style/:”提示下直接回车，AutoCAD根据上一行文本的排列方式另起一行进行标注二、用TEXT命令标注单行文本,命令：TEXT 1.功能：标注单行文本 2.操作格式: Command:TEXT Justify/Style/: 这时可确定文本的排列形式和字体式样,操作同DTEXT 3.说明: TEXT命令与DTEXT命令相比，区别如下： ⑴TEXT命令只能标注一行文本 ⑵在“Text：”提示下输入文本时，屏幕上无小方框 ⑶在“Text：”提示下输入时，其内容只在命令输入行上显示，只有回车后，所输入的内容才会按指定的排列方式显示在屏幕上在ACAD.DWT与ACADISO.DWT中，只有一个名为STANDARD字体样式名，这是AutoCAD的初始字体样式 用户可以根据需要从AutoCAD提供的标准字体中定义自己的字体样式 从AutoCAD的标准字体中，可定义所需要的字体式样然后通过DTEXT命令（或TEXT命令）的“Style”选项将该字体式样确定为当前式样，再标注即可。

在AutoCAD R14中，可通过命令行或对话框两种方式定义字体式样三、定义字体式样,,,,,用命令行定义字体式样,1.操作格式： Command:-STYLE Text style name(or?):(输入字体式样名） Text style name（or?）：（字样名） Font file：（字体文件名） Height：（字高） Width facter：（宽度因子） Obliquing angle：（字体的倾斜角） Backwords?（是否反绘字符） Upside——down?（是否倒绘字符） Vertical(是否垂直标注） ×××is now the current text style(×××字样现在是当前文本字样了实例,缺省,宽度因子=0.5,宽度因子=2,倾斜角度=5,倾斜角度=-5,,反绘=Y,倒绘=Y,垂直绘=Y,,,,,-STYLE命令说明,2.说明 ⑴ AutoCAD支持True Type字体 ⑵ 当字体式样是true Type字体时， 系统变量TEXTFILL：确定所注文本字符是否填充 TEXTFILL=0（缺省值）时，不填充； TEXTFILL=1时，填充。

TEXTQLTY确定文本的光滑程度 TEXTQLIY的取值范围是0到100，缺省值为50 TEXTQLIY的值越大，字符越光滑，但图形输出时间越长 ⑶当提示“Text style name(or?)：”时，可以键入“？”，此时AutoCAD切换至文本窗口，显示当前已定义过的字体式样 ⑷当提示“Height：”时，若给定一高度值，则用DTEXT(或TEXT)命令标注文本时就不再提示输入字高，所标注文本的字高为在字体式样中所规定的值 如果用户将字高定为0，则表示文本字高将在DTEXT(或TEXT)命令中设置，用DTEXT、TEXT命令标注文本时，将提示输入字体的高度用对话框定义字体式样,命令：STYLE 操作格式： Command:STYLE AutoCAD弹出一对话框，利用该对话框可定义文本字体样式其中各主要项的功能如下： 1.Style name——建立新式样名，为已有的式样更名或删除式样AutoCAD为用户提供一名为STANDART的缺省式样名 ⑴ new——增加新的文本字体式样 ⑵ Rename——给已有的字体式样更名 ⑶ Delete——删除某一字体式样 2.Preview——预览所选择的字体式样的形式。

3.Font name——选择字体文件 4.Effects——确定字体的特征。
