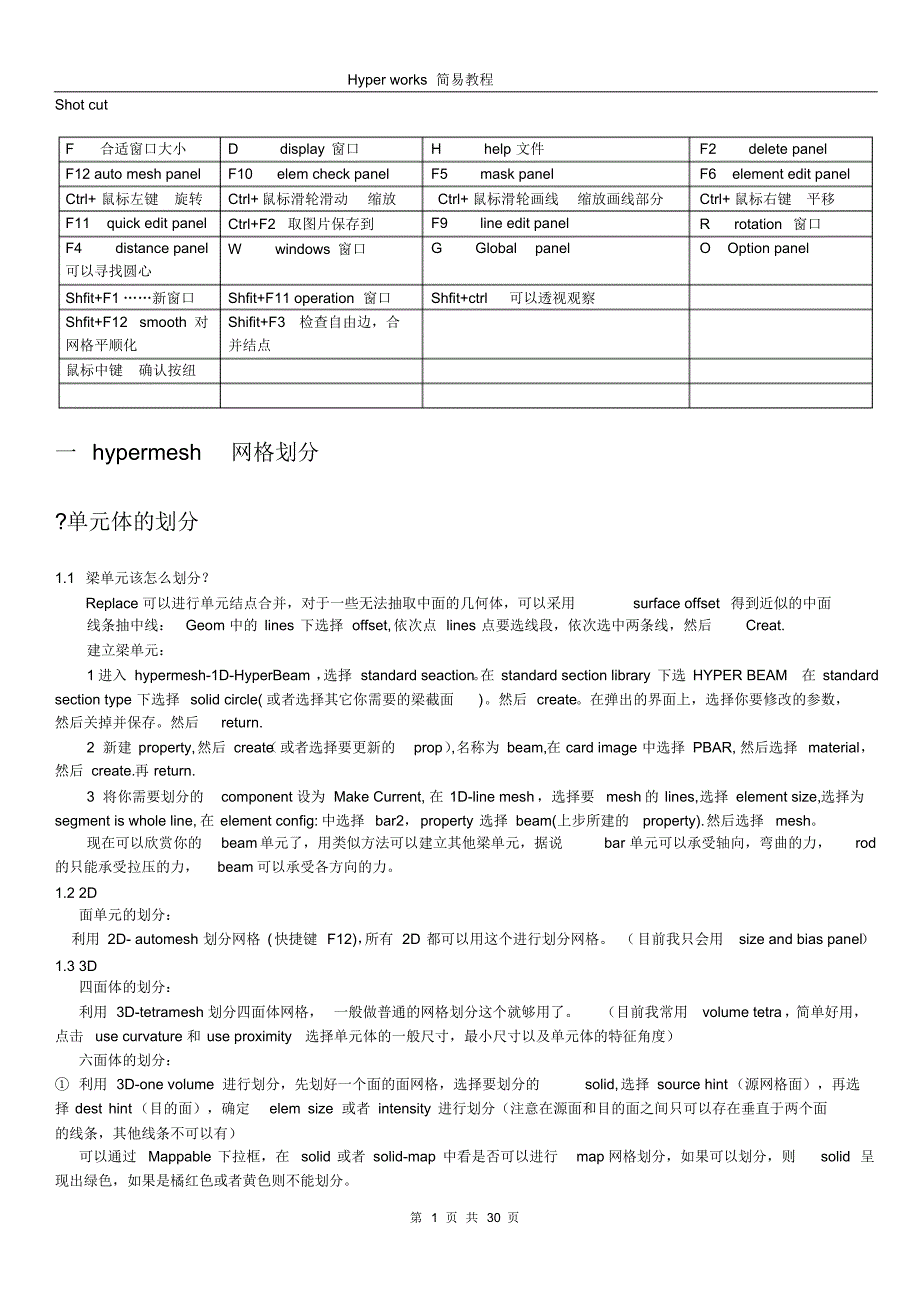

Hyper works 简易教程第 1 页 共 30 页Shot cut 一 hypermesh网格划分?单元体的划分1.1 梁单元该怎么划分？Replace 可以进行单元结点合并，对于一些无法抽取中面的几何体，可以采用surface offset 得到近似的中面线条抽中线：Geom 中的 lines 下选择 offset,依次点 lines 点要选线段，依次选中两条线，然后Creat. 建立梁单元：1 进入 hypermesh-1D-HyperBeam ， 选择 standard seaction 在 standard section library 下选 HYPER BEAM在 standard section type 下选择 solid circle( 或者选择其它你需要的梁截面)然后 create在弹出的界面上，选择你要修改的参数，然后关掉并保存然后return. 2 新建 property,然后 create （或者选择要更新的prop） ,名称为 beam,在 card image 中选择 PBAR, 然后选择 material，然后 create.再 return. 3 将你需要划分的component 设为 Make Current, 在 1D-line mesh，选择要mesh 的 lines,选择 element size,选择为segment is whole line, 在 element config: 中选择 bar2，property 选择 beam(上步所建的property).然后选择mesh。
现在可以欣赏你的beam单元了，用类似方法可以建立其他梁单元，据说bar 单元可以承受轴向，弯曲的力，rod的只能承受拉压的力，beam 可以承受各方向的力1.2 2D 面单元的划分：利用 2D- automesh 划分网格 (快捷键 F12)， 所有 2D 都可以用这个进行划分网格 （目前我只会用size and bias panel）1.3 3D 四面体的划分：利用 3D-tetramesh 划分四面体网格， 一般做普通的网格划分这个就够用了目前我常用volume tetra， 简单好用，点击use curvature 和 use proximity 选择单元体的一般尺寸，最小尺寸以及单元体的特征角度）六面体的划分：① 利用 3D-one volume 进行划分，先划好一个面的面网格，选择要划分的solid,选择 source hint（源网格面），再选择 dest hint（目的面），确定elem size 或者 intensity 进行划分（注意在源面和目的面之间只可以存在垂直于两个面的线条，其他线条不可以有）可以通过Mappable 下拉框，在solid 或者 solid-map 中看是否可以进行map 网格划分，如果可以划分，则solid 呈现出绿色，如果是橘红色或者黄色则不能划分。
F 合适窗口大小D display 窗口H help 文件F2 delete panel F12 auto mesh panelF10 elem check panel F5 mask panel F6 element edit panel Ctrl+ 鼠标左键旋转Ctrl+鼠标滑轮滑动缩放Ctrl+ 鼠标滑轮画线缩放画线部分Ctrl+ 鼠标右键平移F11 quick edit panel Ctrl+F2 取图片保存到F9 line edit panelR rotation 窗口F4 distance panel 可以寻找圆心W windows 窗口G Global panel O Option panel Shfit+F1 ⋯⋯新窗口Shfit+F11 operation 窗口Shfit+ctrl 可以透视观察Shfit+F12 smooth 对网格平顺化Shifit+F3 检查自由边，合并结点鼠标中键确认按纽合抱之木，生于毫末；九层之台，起于累土；千里之行，始于足下不耻下问第 2 页 共 30 页对于多余线条，可以通过选择Geom-edge edit 中的 (un)suppress，被抑制的直线会变成虚线，solid 也就可以进行map 网格划分了实在不可以划分的，只能通过Geom-solid edit 进行块的切分，切分时候注意选择Mappable，边切边看（ 切分的技巧有哪些？？ ）1 如果划分的单元不在目标component 时：（ Ctrl+F11 ）1 在 hypermesh中 tool pannel 中选 organize 2 进入 organize后，选中 collectors,相应对话框中选elems, 用鼠标把你需要转移的单元体选中elems正下方的对话框选成dest component,然后点击后面空白的对话框，选择你要转移到的component,点击 move. 3 所有的 element已经转移了，现在回去删掉画网格时候刚才生成的component 即可以上是如果你在用solidmap画网格时，选择了elems to solid/surf comp 就会产生，如果选成了elems to current comp是不会产生这种情况的，这个选项在 solid map---one volume面板左下角。
② 抽中面划分网格先进入 Geom-midsurface，在 auto midsurface 中选择要抽中面的体或者面Extract 即可进入 3D-elem offset, 进入thicken shells， 选择需要偏移的单元，选择 shells are on an outer surface 对话框，选择 thicken+或 thicken- 即可完成局部坐标：建立局部坐标系Analysis-systems 建立局部坐标， 在 Analysis-systems-assign 中将 node赋予 reference systems中（2）RADIOSS 的使用用 Radioss 进行静力学分析的一般步骤；1 几何模型的导入2 网格的划分（别忘了删掉为产生体网格而画的辅助性面网格）3 网格质量的检查4 材料 material 的定义，静力学需要定义泊松比，弹性模量等参数5 特性 property 的定义， property 中包含 type(是 3D 的还是 2D⋯⋯ )，card image(是 psolid,psheal,pbeam⋯⋯ ), material 6 将 property update 到 component 中去，先选component,然后选 update panel⋯⋯F11 中的快捷按纽：Adjust/set density: line(s) 左边， 可以调整边上的单元节点数，左键加右键减少。
Line(s) 右边， 左键显示线上的节点数，右键让线上节点数变一样Split surf-line: node line选一个节点，选一条线划分一个平面选线时候，按住左键放上选节点Washer split:快速建立垫圈Add/removed points ：添加删除硬Hyper works 简易教程第 3 页 共 30 页7 载荷约束的定义旋转的约束可以用弹簧近似，但是弹簧刚度怎么选择？另外如果约束轴的中心应该怎么约束？在 1D-bar 下建立 bar 单元， note a,note b 的连线表示x 轴，其它按照右手定则确定y,z 轴①约束的定义1D-connectors: Bolt 螺栓约束在 Radioss-tools-component-table 下查看 component 的相关参数Contact surface: 选表层的element,只要选 plane,注意选择适当的tolerance Contact surface 的添加1 先用 contact surfs,建立接触面2 再用 interfaces 建立接触面对，group. 3 建立接触面特性property. 接触面 Group 上可以设立特性,把 Group 中 edit card 选中后。
将Property Option 下的 Property Type 改成 Property id ，然后在上面的CONTACT 中的 PID 选项选择要赋给的Property.注意 Property 可以建立静摩擦接触面组添加过程步骤 1 在某 component 上建立接触面在 hypermesh 下的 Analysis —contactsurfs 选中 solid faces，填写 name ,把 card image 选为 SURF 点 elems 选择该 component 接触面上的单元下拉对话框选成nodes on face: 在对话框点nodes（这时选择elements 变成了黑色） ，选择一个elements，分别选取3个结点然后create 依次可以建立其他的接触面步骤 2 建立接触面组（group）在 hypermesh 下的 Analysis —interfaces 选中 create.填写 name,type 选为 CONTACT ，然后 create/ 选中 add, master（主动面）下拉对话框选成csurfs，点 contactsurfs，选择要做为主动面的接触面（可多选），然后点update。
选中 add, slave（从动面）下拉对话框选成csurfs，点 contactsurfs，选择要做为从动面的接触面（可多选），然后点 update最后 return. 步骤 3 建立接触面组的特性在 model Browser 中点找到Group 打开后选择要定义的group,右键 card edit property option 选成property Type TYPE 选成 SLIDE 滑动MORIENT 选成 NORM SRCHDIS 填为 0.150 然后 return. ?单元体质量的检查按 o ,在 color 中改背景颜色如果用梁单元计算时，一定要在PBEAM 中设置截面参数，否则无法出应力结果F12 可以利用优化算法对个别单元进行优化划分网格利用 2D-quanlityindex 可以优化网格F10 的检查功能非常重要，一定要做好检查合抱之木，生于毫末；九层之台，起于累土；千里之行，始于足下不耻下问第 4 页 共 30 页网格质量检查（2D）Warpage: 翘曲度Length: Aspect:长宽比Jacobian:雅可比数Skew:扭曲度Taper:锥度Chord dev:弦长偏差（圆弧处应用，保证外形）检查连接的重复性：F10 中检查2D—RULES 可以建立shell 单元来模拟welds。
移动单元：ID 的作用：参数的传递通过ID 进行，当参数的名称改变时不影响该参数在其他组中的应用Control card 的用途：Radioss 输出 OP2 文件（ nastran用）将 PARAM —AUTOSPACE 选成 NO，POST 选成 -1 忽略单元格质量检查将 PARAM —CHECKEL选成 NO 二 用 RADIOSS进行疲劳计算疲劳加载过程以及步骤：1 首先在 Hypermesh 中进入 Preferences 菜单，在菜单列表中选User Profiles⋯⋯ ,进入 User Profiles⋯⋯面板，选择RADIOSS, 并选成 BulkData. 在新界面中的Tools 下拉菜单选择Fatigue Process---Create New 创建疲劳分析文件Hyper works 简易教程第 5 页 共 30 页在左侧 ProcessManager中，①在 Import File 面板下Model file type: 中选择RADIOSS （Bulk Data ） Model file path: 中选择 要导入的有限元fem 文件模型 （这里的模型是做过静力学的。
