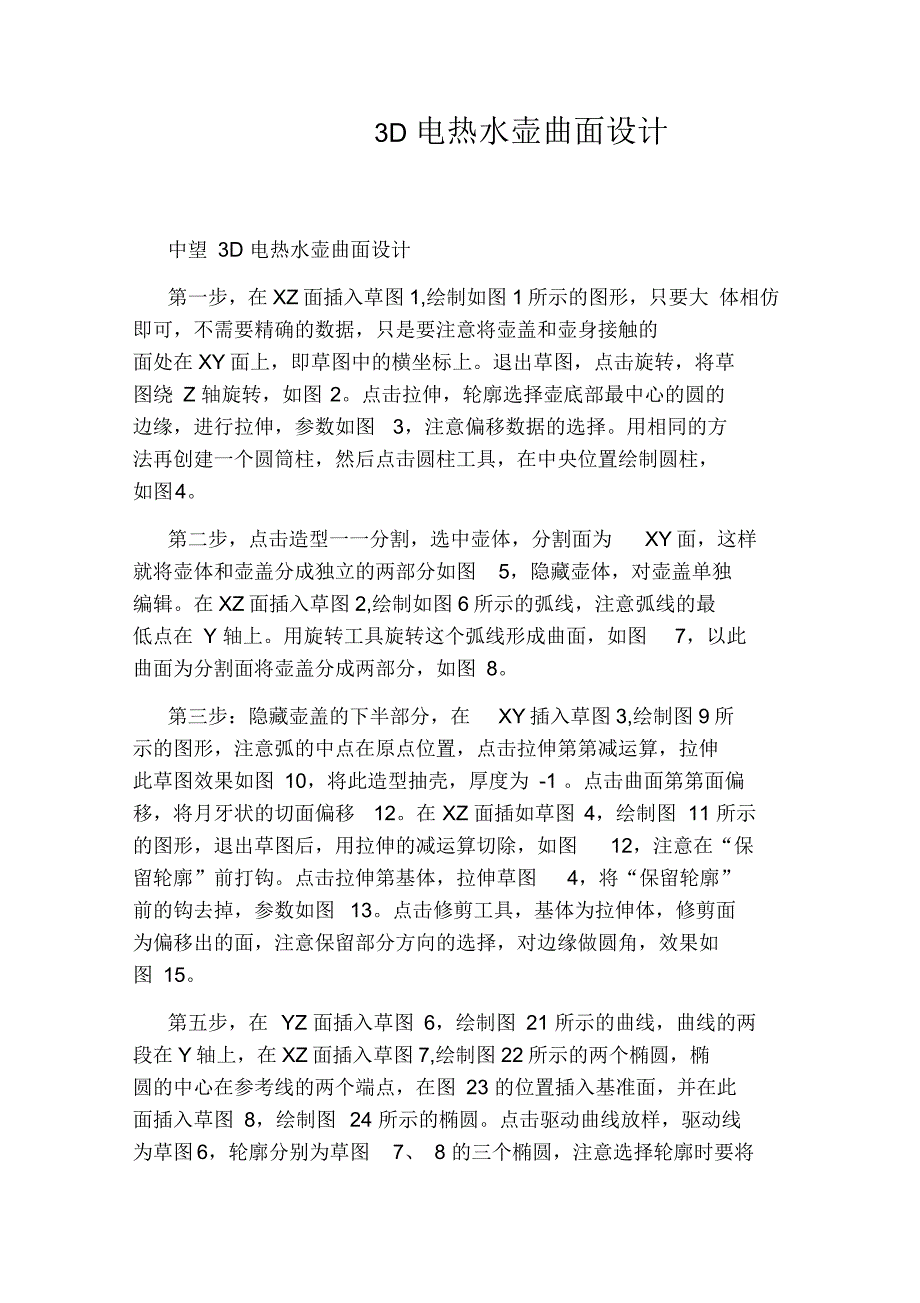

3D 电热水壶曲面设计中望 3D 电热水壶曲面设计第一步，在XZ面插入草图1,绘制如图1所示的图形，只要大 体相仿即可，不需要精确的数据，只是要注意将壶盖和壶身接触的面处在XY面上，即草图中的横坐标上退出草图，点击旋转，将草图绕 Z 轴旋转，如图 2点击拉伸，轮廓选择壶底部最中心的圆的边缘，进行拉伸，参数如图 3，注意偏移数据的选择用相同的方法再创建一个圆筒柱，然后点击圆柱工具，在中央位置绘制圆柱，如图 4第二步，点击造型一一分割，选中壶体，分割面为 XY面，这样就将壶体和壶盖分成独立的两部分如图 5，隐藏壶体，对壶盖单独编辑在XZ面插入草图2,绘制如图6所示的弧线，注意弧线的最低点在 Y 轴上用旋转工具旋转这个弧线形成曲面，如图 7，以此曲面为分割面将壶盖分成两部分，如图 8第三步：隐藏壶盖的下半部分，在 XY插入草图3,绘制图9所示的图形，注意弧的中点在原点位置，点击拉伸第第减运算，拉伸此草图效果如图 10，将此造型抽壳，厚度为 -1 点击曲面第第面偏移，将月牙状的切面偏移 12在 XZ 面插如草图 4，绘制图 11 所示的图形，退出草图后，用拉伸的减运算切除，如图 12，注意在“保留轮廓”前打钩。
点击拉伸第基体，拉伸草图 4，将“保留轮廓”前的钩去掉，参数如图 13点击修剪工具，基体为拉伸体，修剪面为偏移出的面，注意保留部分方向的选择，对边缘做圆角，效果如图 15第五步，在 YZ 面插入草图 6，绘制图 21 所示的曲线，曲线的两段在Y轴上，在XZ面插入草图7,绘制图22所示的两个椭圆，椭圆的中心在参考线的两个端点，在图 23 的位置插入基准面，并在此面插入草图 8，绘制图 24 所示的椭圆点击驱动曲线放样，驱动线为草图 6，轮廓分别为草图 7、 8 的三个椭圆，注意选择轮廓时要将过滤器置为“曲线”，这样就能逐个选择椭圆了，注意方向要一致，如图 25，效果图如图 26第六步，按照步骤 4 的修剪方法，以图 27 所示的修剪面来修剪把手在图 28 所示的位置插入基准面，在此面上插入草图 9，绘制图 29 所示的椭圆点击拉伸——减运算，在把手上减去一部分，如图 30，注意选择“保留轮廓”的选项点击拉伸——基体，拉伸草图 9，参数如图 30，此时把“保留轮廓”取消在 YZ 面插入草图10，绘制图 31 所示的图形，点击拉伸的减运算，去掉按钮多余的部分并倒圆角点击移动——动态移动，调整按钮的角度和位置，效果如图 32。
第七步，在XZ面插入草图11,绘制图33所示的图形，按照步骤4的拉伸和修剪方法来做这个 V字造型，造型的厚度为0.8,如 图34在V字造型的顶部平面插入草图12,绘制图35所示的图形, 注意参考线的选择在 YZ 面插入草图 13，绘制图 36 所示的图形点击曲线—— U/V 曲面， U、 V 曲线的选择如图 37，形成壶嘴的外部曲面，用同样的方法做壶嘴的内部曲面，点击 N边形面修补壶嘴的顶部面，效果如图 38第八步，在 XZ 插入草图 14，面绘制几个圆，并拉伸减去，形成出水孔，如图39、40在XY面插入草图15,绘制如图41所示的圆, 注意和参考线相切点击线框——投影曲线，将草图 15 沿着 Z 轴的 方向投影在图 42 所示的曲面上，点击曲面——曲线分割，用投影曲线将所在的面分割成两个面，参数如图 43此步骤是为方便模型上色用的模型制作完毕，点击视觉样式——面属性，给模型上色，便完成了电热水炉的三维建模 。
