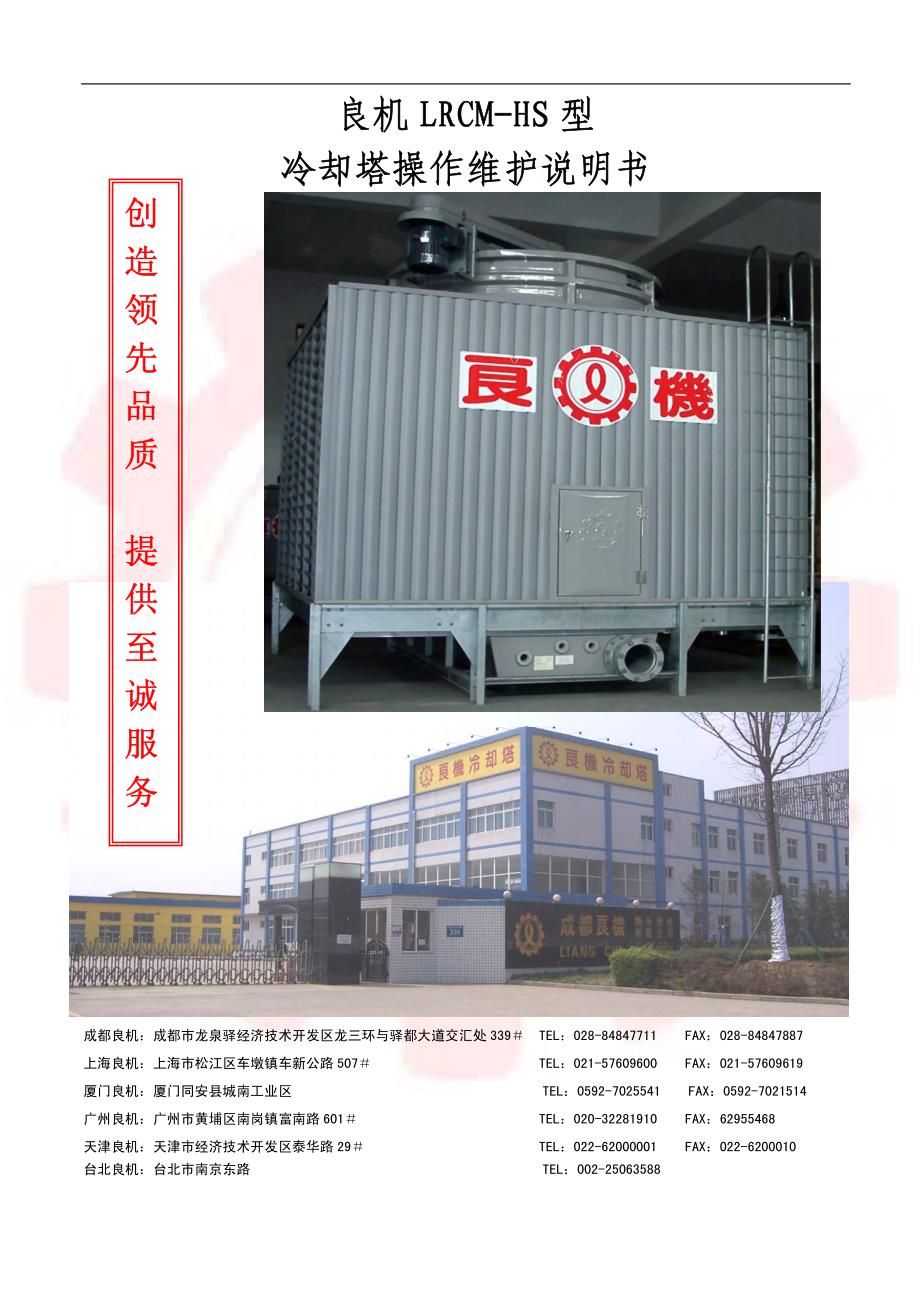

良机 LRCM-HS 型 冷却塔操作维护说明书 良机 LRCM-HS 型 冷却塔操作维护说明书 中国良机集团公司 中国良机集团公司 成都良机：成都市龙泉驿经济技术开发区龙三环与驿都大道交汇处 339＃ TEL：028-84847711 FAX：028-84847887 上海良机：上海市松江区车墩镇车新公路 507＃ TEL：021-57609600 FAX：021-57609619 厦门良机：厦门同安县城南工业区 TEL：0592-7025541 FAX：0592-7021514 广州良机：广州市黄埔区南岗镇富南路 601＃ TEL：020-32281910 FAX：62955468 天津良机：天津市经济技术开发区泰华路 29＃ TEL：022-62000001 FAX：022-6200010 台北良机：台北市南京东路 TEL：002-25063588 创创 造造 领领 先先 品品 质质 提提 供供 至至 诚诚 服服 务务 Page 2 of 16目录 目录 1、 前言（对 LRCM-HS 说明）…………. 2、 结构(对 LRCM-HS 主要部件说明)….. 3、 操作前准备事项………………………….. 4、 冷却塔运转………………………………… 5、 HBA 型减速机……………………………… 6、 良机 LRCM-HS 型 冷却塔故障排除对策 7、 例行保养及季节性停机保养 8、 冷却塔维护记录表 售后服务：028-84847711-120／141 E-mail: cdlj@ 绵阳办：绵阳办：13550802931（蒲主任）绵阳办：绵阳办：13550802931（蒲主任） Page 3 of 16良机 LRCM-HS 型 超低噪音冷却塔操作维护说明书 良机 LRCM-HS 型 超低噪音冷却塔操作维护说明书 一、 一、 前言： 前言： 本操作维护说明书的内容主要系提供操作人员详细资料，采取正确操作程序及方法，使良机 LRC-HS 型冷却塔能够保持安全运转，同时发挥最大冷却效率。
使用者不仅在使用水塔时须详读说明书平常在作例行保养工作时，亦需反复温习，充分了解良机 LRCM-HS 型冷却塔之结构和操作事项 二、 二、 结构：结构： 2.1 骨架 采热浸镀锌处理以防生锈如果适当处理保养，冷却塔之寿命可延续十数年，冷水盘，风胴和热水盘等物采 F.R.P 制成，能耐一般酸碱侵蚀，重量亦比钢铁制品轻盈许多 2.2 塔体高度 设计上，水塔高度比其他类产品低，故所需水泵扬程低，相对水泵耗电量亦少 2.3 塔体内部空间 水塔内部有足够的空间，以便操作人员保养，检查或修理零件 2.4 风车 特殊外型设计，低转速，风速高，噪音小 2.5 散热片 采 P.V.C 硬布经真空成型制成，形状异于一般所见，经多年研发而成，热交换效率优异 Page 4 of 162.6 散水系统 采重力方式设计，所需水泵压力低，水流分布均匀另在散热片上端装置散水板，促使水流速度减缓，加长热交换时间，以达最佳冷却效果 2.7 配管要求 配管时，安装在冷却塔上方两侧热水盘之入水管径与长度尽量一致，同时须装上流量控制阀使用之管径须配合冷却塔设计所需水量 三、操作前准备事项： 3.1 须将入风口侧或风胴周遭之异物排除。
3.2 确定风车尾和风胴之间有足够的间隙，避免运转时造成损坏 3.3 检查减速机之皮带是否调整适当 3.4 皮带轮位置，彼此之间必须保持同一水平 3.5 上述检查完成后，间歇启动开关检查风车运转方式是否正确？抑或有异常噪音振动产生？ 3.6 将热水盘和塔内杂物清除干净 3.7 将冷水盘内之尘垢异物清除，再将水填满至溢水位置 3.8 间歇启动循环水泵，将管内空气排除，直到管路与冷水盘充满循环水为止 3.9 当循环水泵正常启动后，冷水盘内之水位将稍微下降，此时必须调整浮球阀至一定水位 3.10 电路系统 A.将电线连接到适当位置 B.重新确认电路开关，保险丝和接线规格是否吻合马力负载，同时避免单相运转 Page 5 of 16四、冷却塔运转： 4.1 利用控制阀调整水量，促使热水盘水位保持在 50-70m 之间 4.2 检查冷水盘内之运转水位是否保持正常 4.3 经过 5—6 天的运转，重新检查风车减速机皮带是否正常？ 4.4 冷却塔经过一个星期的运转后，必须重新更换循环水，以便清除管路中的尘垢杂物 4.5 冷却塔之冷却效率或多或少会受到循环水量之水位高低影响，基于此项原因，故必须确保水盘一定水位。
4.6 冷水盘内之水位如果下降的话，循环水泵和冷却机的性能将受到影响，因此水位必须保持一定 4.7 冷却塔运转如果发生振动，电流超载或温度异常升高之现象时，必须按照表一“故障原因与处理办法”查明真相 故障原因及排除 内容 原因 处理对策 异常噪音及振动 1. 螺丝松动 2.风叶片触到风胴 3.轴承故障 4.电机故障 1. 锁紧螺丝 2. 重新安装风车，并校正风叶片角度 3. 更换轴承 4. 跟换或送修 电流超载 1. 电压降过低 2. 风叶片角度不适当 3. 电机故障 1. 检查电源调高电压或洽电力公司处理2. 调整风叶片角度，并校正风叶片角度3.更换或送修 Page 6 of 164. 轴承故障 4.更换轴承 循环水温升高 1. 循环水量不足（主机） 2. 散水槽水位降低，水量不平均 3. 风量不足 4. 入风口网阻塞 1. 检查水泵，调整水量 2. 清洗散水槽及散水孔 3. 检查 V 型皮带并调整 4. 清洗入风口网 循环水量减少 1. 滤水网阻塞 2. 下部水槽水位降低 3. 水泵水量不足 1.清洗滤水网，除去杂物 2.调整自给补 3.换标准水泵 水沫飞散 1. 循环水量过大。
2. 散水槽水量不平均 3. 风量过大 1.调整水量减少循环水量 2.清洗散水槽及散水孔 3.调整风叶片角度，减少风量 五、HBA 型减速机说明 5.1、安装检查 （1） 减速机传动轴轴线必须与电机轴轴线平行， 皮带轮对应的轮槽必须对正，避免传动带受力不均，影响传动皮带的过快磨损 （2） B 型三角带安装好后其外表面应略高于轮槽 5.2、皮带检查与调整 Page 7 of 16（1） 检查皮带之松紧，首先测量两皮带轮之中心距 L，在 L 直中间处给于皮带一垂直 1.5-1.8KG 之负荷，此时皮带受力变形唯一量为每中心距 100mm 时有1.6mm（例如：若中心距 L 为 500mm,此时变形位移量为 8mm） （2） 新皮带开始使用 100 小时后，初检一次以后每三个月检查一次 （3） 检查时发现皮带松弛，张力不足时，调整电机减速机座与电机座间之调整螺杆，增加皮带中心距之长度，直至皮带张力恢复正常张力调整后再次检查对应的轮槽是否对应 （4） 若皮带产生打滑或异常噪音，此表示皮带张力不够，需立即调整皮带张力 （5） 皮带张力调整方式（如图所示） 电 机B调 整 螺 杆A电 机 减 速 机 座电 机 座小 带 轮张 紧 时 电 机 移 动 方 向三 角 皮 带马 达 架C电 机 安 装 及 皮 带 调 整 方 向 示 意 图A、旋松螺栓组 A。
B、旋松螺帽 B，锁紧螺帽 C，使电机沿箭头方向移动 Page 8 of 16C、每支调整螺杆需均量调整至皮带张力恢复标准为止 D、 锁紧螺帽 B，锁紧螺栓组 A 5.3、 维护保养 （1） 减速机需通过支座上的牛油嘴孔加油，一般每三个月加油一次，以防止轴承失油烧坏或磨损严重 （2） 皮带与皮带轮在使用中应保持清洁，防止油、酸、碱等腐蚀物质对传动带的侵蚀，避免阳光曝晒及铁屑、砂尘危害 （3） 三角带要定期检查，不符合要求的传动带要及时更换，以免加重其它传动带的负担更换时应保证每组传动带的长度接近，使每根传动带受力基本一致，否则应该全部更换 Page 9 of 16单段式 HBA 减速机各部名称 单段式 HBA 减速机各部名称 Page 10 of 161234 567891 02 3 2 41 21 11 31 41 51 61 71 8 1 92 02 22 1Page 11 of 16单段式 HBA 减速机零件表 单段式 HBA 减速机零件表 24 GB70-76 圆柱内六角螺钉 M8*18 35 6 23 GB859-76 弹簧垫圈 垫圈 8 65Mn 6 22 GB52-76 六角螺母 M36*4 A3 2 21 GB97-76 垫圈 垫圈 36 A3 1 20 GB1095-79 键 16*10*10 45 1 19 GB13871-1992 旋转轴唇型密封圈 FB 型.55*80*8 1 原 HG4—338-66 18 GB70-76 圆柱内六角螺钉 M8*18 35 6 弹簧线圈 GB859-76 17 FIP-4-17 下端盖 HT200 1 16 FIP-4-16 垫子 青壳纸 1 15 GB297-84 圆锥滚子轴承 32210 1 14 GB21-76 放油螺钉 M10*12-Q 35 1 13 FIP-4-13 主轴 45 1 调质 HB220-250 12 FIP-4-11 箱体 HT200 1 11 FIP-4-12 垫子（纸） 青壳纸 1 10 GB297-84 圆锥滚子轴承 30210 1 9 GB13871-1992 旋转轴唇型密封圈 FB 型.55*80*8 1 原 HG4-338-76 8 FIP-4-09 上端盖 HT200 1 7 GB1095-79 键 16*10*70 45 1 6 GB1155-79 压配式压注油杯 油杯 10 1 5 GB85-76 六角头细栓 M16*40 35 1 4 GB859-76 弹簧垫圈 垫圈 16 65M4 1 3 FIR-4-03 压极 A3 1 2 GB1155-79 压配式压轴油杯 油杯 10 1 1 FIP-4-01 皮带轮 HT200 1 序号 图号标准号 名称 型号 材料 件数 备注 Page 12 of 16Page 13 of 16HBA 减速机电机风机安装示意图 HBA 减速机电机风机安装示意图 1传动安半示意图23456序号 名称 材质 序号 名称 材质 1 电机 FC200 4 马达架 HDGS 2 皮带箱 FRP 5 减速机 075-RH/110-RH 3 V 型皮带 B 型 6 风机组 LFDD-300 Page 14 of 16六、良机 LRCM-HS 型 冷却塔故障排除对策 故障现象 原因 对策 冷却水温度升高1. 循环水量过多 2. 风量不均 3. 产生空气再循环 4. 风量不足 5. 散热材阻塞 6. 喷水管阻塞 1. 调节水量至设计标准 2. 改善通风环境 3. 改善通风环境 4. 调整风扇角度 5. 清除散热材阻塞面积 6. 清除污垢及藻类 冷却水量过少 1. 喷水管阻塞 2. 滤水网阻塞 3. 水位过低 4. 循环水泵选择不当 1. 同上 2. 清洗滤水网 3. 调整浮球阀 4. 更换与设计水量相符之水泵噪音和振动 1. 风扇叶片触到风胴 2. 风扇安装不当。
