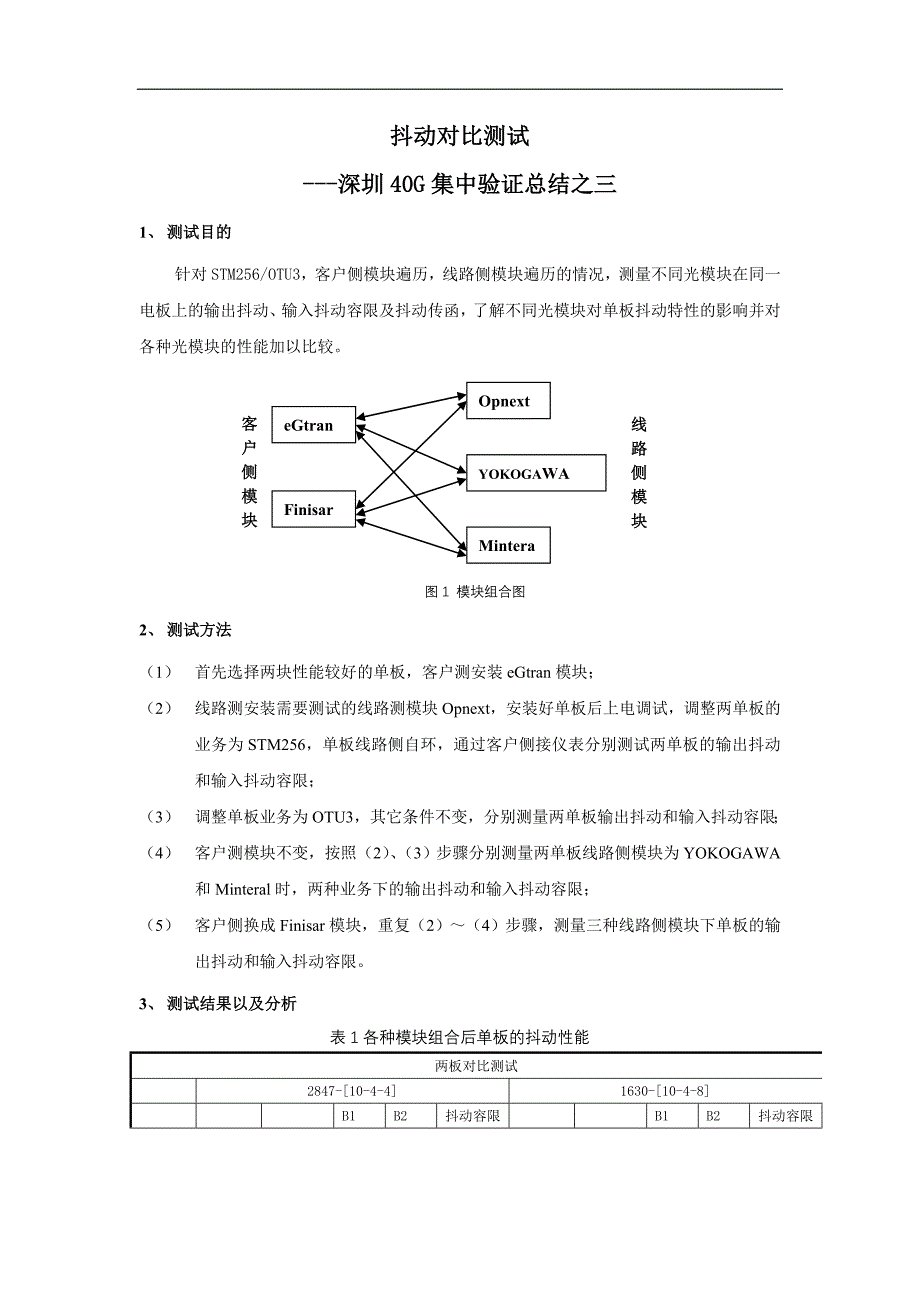

抖动对比测试---深圳40G集中验证总结之三1、 测试目的针对STM256/OTU3，客户侧模块遍历，线路侧模块遍历的情况，测量不同光模块在同一电板上的输出抖动、输入抖动容限及抖动传函，了解不同光模块对单板抖动特性的影响并对各种光模块的性能加以比较eGtranFinisarMinteralYOKOGAWAOpnext客户侧模块线路侧模块图1 模块组合图2、 测试方法（1） 首先选择两块性能较好的单板，客户测安装eGtran模块；（2） 线路测安装需要测试的线路测模块Opnext，安装好单板后上电调试，调整两单板的业务为STM256，单板线路侧自环，通过客户侧接仪表分别测试两单板的输出抖动和输入抖动容限；（3） 调整单板业务为OTU3，其它条件不变，分别测量两单板输出抖动和输入抖动容限；（4） 客户测模块不变，按照（2）、（3）步骤分别测量两单板线路侧模块为YOKOGAWA和Minteral时，两种业务下的输出抖动和输入抖动容限；（5） 客户侧换成Finisar模块，重复（2）～（4）步骤，测量三种线路侧模块下单板的输出抖动和输入抖动容限3、 测试结果以及分析表1各种模块组合后单板的抖动性能两板对比测试 2847-[10-4-4]1630-[10-4-8] B1B2抖动容限 B1B2抖动容限STM-256eGtranOpnext0.1820.1810.1380.134＞240＞12＞0.30.291eGtranOpnext0.1510.1480.1170.107＞240＞12＞0.30.289YOKOGAWA0.1800.1790.1340.138＞240＞12＞0.30.294YOKOGAWA0.1580.1530.1130.111＞240＞12＞0.30.268Minteral0.1870.1860.1400.136＞240＞12＞0.3＞0.3Minteral0.1520.1630.1160.110＞240＞12＞0.30.272FinisarOpnext0.1980.2060.1090.102＞240＞12＞0.30.240FinisarOpnext0.1920.1880.0960.094＞240＞12＞0.3＞0.3YOKOGAWA0.2110.2060.1030.111＞240＞12＞0.3＞0.242YOKOGAWA0.1870.1910.0940.093＞240＞12＞0.3＞0.3Minteral0.2070.2070.1060.103＞240＞12＞0.30.208Minteral0.1820.1780.0960.095＞240＞12＞0.3＞0.3OTU3eGtranOpnext0.1730.1640.0970.095＞240＞12＞0.3＞0.3eGtranOpnext0.1940.1800.1030.106＞240＞12＞0.3＞0.3YOKOGAWA0.1690.1730.1020.099＞240＞12＞0.3＞0.3YOKOGAWA0.1760.1770.1080.110＞240＞12＞0.3＞0.3Minteral0.1650.1730.1020.099＞240＞12＞0.3＞0.3Minteral0.1860.1780.1080.105＞240＞12＞0.3＞0.3FinisarOpnext0.3410.3320.1220.120＞240＞12＞0.3＞0.3FinisarOpnext0.3330.3340.1340.126＞240＞12＞0.3＞0.3YOKOGAWA0.3440.3310.1180.127＞240＞12＞0.3＞0.3YOKOGAWA0.3540.3460.1240.129＞240＞12＞0.3＞0.3Minteral0.3310.3460.1150.115＞240＞12＞0.3＞0.3Minteral0.3540.3430.1250.110＞240＞12＞0.3＞0.3另外，各种模块组合后测量的单板的抖动传函在各测试点都＜-50dB，表中从略。
3.1 同一客户侧模块情况下，不同线路侧模块对应的单板抖动性能对比（a）（b）图1 客户测模块为eGtran时，不同线路侧模块对应的输出抖动注：图中序号为1和2的点分别对应单板1在STM256和OTU3业务测量值，序号为3和4的点分别对应单板2在STM256和OTU3业务测量值，以下同结论：由以上四个图可以发现，由三种线路测模块Opnext、YOKOGAWA、Minteral和相同的客户侧模块安装在同一电板时，其单板抖动性能相近相同，它们对单板抖动性能影响较小3.2 同一线路侧模块情况下，不同客户侧侧模块对应的单板抖动性能对比（e）（f）图3 线路侧模块为Opnext时，不同客户侧模块对应的输出抖动对比结论：由上图可以得到，对于同样的线路侧模块，安装Finisar模块的单板B1抖动比安装eGtran模块的单板大；对于单板1，eGtran模块的B2抖动比Finisar模块大，而对于单板2，Finisa模块的B2抖动比eGtran模块大，并且与所传输的业务无关3）各种模块组合情况下输入抖动容限和抖动传函对比由表1可知，各种模块组合的输入抖动容限和抖动传函相近，没有明显差别4、 总结通过对各种模块组合的TST3单板的抖动性能测量，可以发现三种线路测模块Opnext、YOKOGAWA、Minteral的性能相近，对单板抖动性能影响较小。
而客户侧模块eGtran和Finisar的性能差别较大，对单板抖动性能影响也较大。
