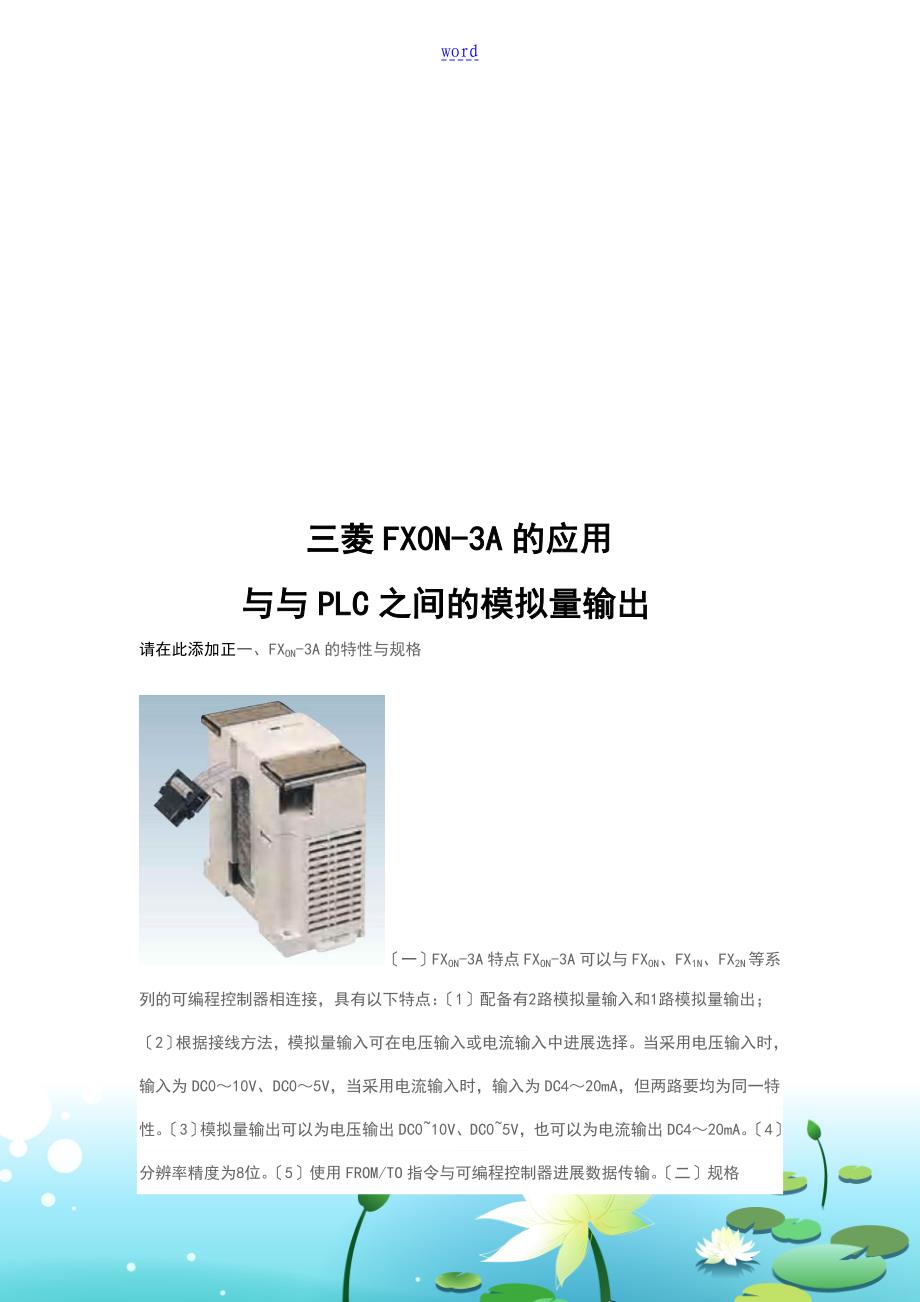

word三菱FX0N-3A的应用 与与PLC之间的模拟量输出请在此添加正一、FXON-3A的特性与规格〔一〕FXON-3A特点FXON-3A可以与FXON、FX1N、FX2N等系列的可编程控制器相连接，具有以下特点：〔1〕配备有2路模拟量输入和1路模拟量输出；〔2〕根据接线方法，模拟量输入可在电压输入或电流输入中进展选择当采用电压输入时，输入为DC0～10V、DC0～5V，当采用电流输入时，输入为DC4～20mA，但两路要均为同一特性〔3〕模拟量输出可以为电压输出DC0~10V、DC0~5V，也可以为电流输出DC4～20mA〔4〕分辨率精度为8位〔5〕使用FROM/TO指令与可编程控制器进展数据传输〔二〕规格FXON-3A的外部尺寸FXON-3A的应用接线在应用FXON-3A模拟量输入时，不能将一个通道作为电压输入，而另一个通道作为电流输入，两个通道一定要为同一特性，即要么为电压输入，要么为电流输入，而且对于电流输入，要短接VIN和IIN两个端子但对于电流输出，无需短接VOUT和IOUT端子〔三〕使用指标1.模拟量输入2.模拟量输出二、FXON-3A的应用〔一〕FROM/TO指令FXON-3A是一种模拟量输入输出模块，它应用时作为特殊功能模块与可编程控制器相连接。
使用应用指令FROM/TO与可编程控制器进展数据传输1.读特殊功能模块〔FROM指令〕FNC 78FROM16位/32位指令脉冲/连续执行操作数：→→……的顺序编号特殊功能模块号m2：缓冲存储器〔BFM〕号〔X围0～31〕特殊功能模块内有32点16位RAM存储器，这叫做缓冲存储器，其内容根据各模块的控制目的而决定缓冲存储器的编号为#0～#31在32位指令中，指定的BFM为低16位，在此之后的BFM为高16位n：传送点数，用n指定传送的字点数FROM指令的使用说明：FROM指令的说明当X0=OFF时，FROM指令不执行当X0=ON时，将0号特殊功能模块内10号缓冲存储器〔BFM#10〕开始的2个数据读到可编程控制器中，并存入以D10开始的存放器中表示如下：2.写特殊功能模块〔TO指令〕FNC 79T016位/32位指令脉冲/连续执行操作数：其中m1、 m2和n的说明与FROM指令一样TO指令的使用说明：TO指令的使用说明当X0=OFF时，TO指令不执行当X0=ON时，将可编程控制器中以D10开始的2个数据写入0号特殊功能模块内以10号缓冲存储器〔BFM#10〕开始的2个缓冲存储器中表示如下：〔二〕缓冲存储器〔BFM〕的分配其中BFM #17：b0=0；选择模拟量输入通道1b0=1；选择模拟量输入通道2b1=0→1；启动A/D转换b2=1→ON-3A模块时，那么FXON-3A的编号就为0号特殊功能模块。
FX系列PLCFXON-3A0号特殊功能模块当FXON-3A采样到的模拟量转换成数字量后，存放在FXON-3A内部0号缓冲存储器〔BFM#0〕的低8位中，可编程控制器要读取转换后的数字量，可以用如 如下图所示程序来完成〔使用模拟量输入通道1〕模拟量输入的应用〔使用模拟量输入通道1〕其中，第一条TO指令把H00〔十六进制数据〕写入0号特殊功能模块内的17号缓冲存储器〔BFM#17〕中，这时BFM#17中b0=0，选择了模拟量输入通道1；第二条TO指令把H02〔十六进制数据〕写入0号特殊功能模块内的17号缓冲存储器〔BFM#17〕中，这时BFM#17中b1=0→1，启动A/D转换，并把转换后的数字量存放在0号缓冲存储器〔BFM#0〕的低8位中；FROM指令将0号特殊功能模块内的0号缓冲存储器〔BFM#0〕中的数据〔转换后的数字量〕读到可编程控制器中，并存放在D10存放器中当使用模拟量输入通道2时，程序如 如下图所示模拟量输入的应用〔使用模拟量输入通道2〕2.模拟量输出的应用可编程控制器要把数字量转换成模拟量输出，首先要把数字量存放在FXON-3A内部16号缓冲存储器〔BFM#16〕的低8位中。
模拟量输出的应用其中，第一条TO指令把D20中的数据写入0号特殊功能模块内的16号缓冲存储器〔BFM#16〕中，准备实现D/A转换；第二、三条TO指令分别把H04、H00〔十六进制数据〕写入0号特殊功能模块内的17号缓冲存储器〔BFM#17〕中，这时BFM#17中b2=1→0，启动D/A转换，把16号缓冲存储器〔BFM#16〕中存放的数字量转换成模拟量输出〔四〕偏置和增益的调整FXON-3A面板下分别有A/D OFFSET〔A/D偏置〕、A/D GAIN〔A/D增益〕、D/A OFFSET〔D/A偏置〕、D/A GAIN〔D/A增益〕四个旋钮，用于进展偏置和增益的调整1.输入调整输入偏置值和增益值的调整是对实际的模拟输入量设定一个数字值，这时使用电压发生器和电流发生器来完成输入调整调整程序〔1〕增益值调整电压发生器和电流发生器分别产生DC10V或DC5V或20mA的模拟信号，输入到FXON-3A运行调整程序，旋动A/D GAIN旋钮〔顺时针增大，逆时针减少〕，使到D10的值为250〔2〕偏置值调整电压发生器和电流发生器分别产生DC0.040V或DC0.020V或4.064mA的模拟信号，输入到FXON-3A。
运行调整程序，旋动A/D OFFSET旋钮〔顺时针增大，逆时针减少〕，使到D10的值为1〔3〕输入特性对于通道1和通道2的增益值和偏置值的调整是同时完成的，当调整了一个通道的增益值/偏置值时，另一个通道的值也会自动调 整输入特性2.输出调整输出偏置值和增益值的调整是对数字值设置实际的模拟输出量，这时使用电压计和安培计来完成输出调整〔1〕增益值调整，调整程序：增益值调整程序运行调整程序，旋动D/A GAIN旋钮〔顺时针增大，逆时针减少〕，使到电压计的值和安培计的值分别为DC10V或DC5V或20mA〔2〕偏置值调整，调整程序：偏置值调整程序运行调整程序，旋动D/A OFFSET旋钮〔顺时针增大，逆时针减少〕，使到电压计的值和安培计的值分别为DC0.040V或DC0.020V或4.064mA〔3〕输出特性输出特性输入和输出调整是为了在不同的应用场合进展的，用户可以根据自身的需要进展偏置值和增益值的再调整另外，在输入调整时，可以用FXON-3A自身的D/A通道代替电压发生器和电流发生器但是，这时应先进展输出调整，后进展输入调整D/A通道代替电压发生器和电流发生器。
