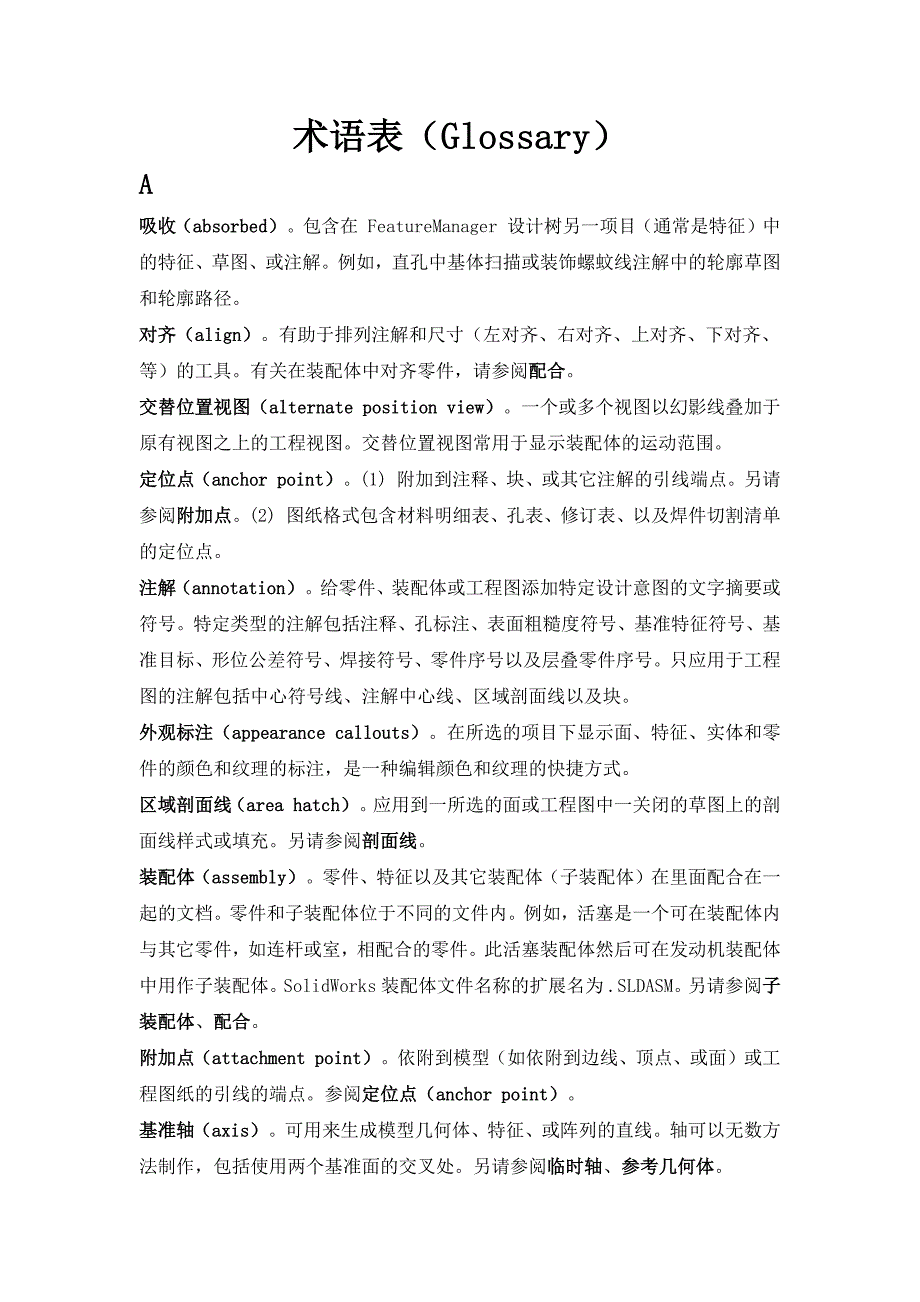

术语表（Glossary）A吸收（absorbed）包含在 FeatureManager 设计树另一项目（通常是特征）中的特征、草图、或注解例如，直孔中基体扫描或装饰螺蚊线注解中的轮廓草图和轮廓路径对齐（align）有助于排列注解和尺寸（左对齐、右对齐、上对齐、下对齐、等）的工具有关在装配体中对齐零件，请参阅配合交替位置视图（alternate position view）一个或多个视图以幻影线叠加于原有视图之上的工程视图交替位置视图常用于显示装配体的运动范围定位点（anchor point）1) 附加到注释、块、或其它注解的引线端点另请参阅附加点2) 图纸格式包含材料明细表、孔表、修订表、以及焊件切割清单的定位点注解（annotation）给零件、装配体或工程图添加特定设计意图的文字摘要或符号特定类型的注解包括注释、孔标注、表面粗糙度符号、基准特征符号、基准目标、形位公差符号、焊接符号、零件序号以及层叠零件序号只应用于工程图的注解包括中心符号线、注解中心线、区域剖面线以及块外观标注（appearance callouts）在所选的项目下显示面、特征、实体和零件的颜色和纹理的标注，是一种编辑颜色和纹理的快捷方式。
区域剖面线（area hatch）应用到一所选的面或工程图中一关闭的草图上的剖面线样式或填充另请参阅剖面线装配体（assembly）零件、特征以及其它装配体（子装配体）在里面配合在一起的文档零件和子装配体位于不同的文件内例如，活塞是一个可在装配体内与其它零件，如连杆或室，相配合的零件此活塞装配体然后可在发动机装配体中用作子装配体SolidWorks 装配体文件名称的扩展名为 .SLDASM另请参阅子装配体、配合附加点（attachment point）依附到模型（如依附到边线、顶点、或面）或工程图纸的引线的端点参阅定位点（anchor point）基准轴（axis）可用来生成模型几何体、特征、或阵列的直线轴可以无数方法制作，包括使用两个基准面的交叉处另请参阅临时轴、参考几何体B零件序号（balloon）在装配体中标注零件，通常包括一项目号和数量在工程图中，项目号与材料明细表(BOM)中的行数关联另请参阅成组的零件序号基体（base）零件的第一个实体特征基准尺寸（baseline dimensions）从工程图中的相同边线或顶点所测量的尺寸组请参阅尺寸链折弯（bend）钣金零件中的特征从圆角、圆柱面、或圆锥面生成的折弯为圆角折弯；从绘制的直线所生成的折弯为尖角折弯。
斜面（bevel）请参阅倒角材料明细表（bill of materials）插入到工程图内以记录在装配体中所使用的零件之表格混合（blend）请参阅圆角块（block）用户仅对工程图所定义的注解块可能包括文字、草图实体（除了点之外）、以及区域剖面线块可以保存在一文件内供以后使用，如自定义标注或公司标志明细表（BOM）请参阅材料明细表自下而上设计（bottom-up design）一装配体造型技术，您生成零件，然后将之插入到装配体另请参阅自上而下的设计边界框（bounding box）一想象由 SolidWorks 所生成的框，完全包揽模型、零部件、或工程视图断开的剖视图（broken-out section）通过将材料从闭合的轮廓（通常为样条曲线）移除而展现工程视图的内部细节的工程图视图C型腔（cavity）请参阅模具中心符号线（center mark）一标记圆或圆弧中心的十字中心线（centerline）中心线以双点画线标记草图或工程图中的对称轴倒角（chamfer）斜切所选的边线或顶点您可将倒角应用到草图和特征子特征（child）与先前建立的特征相关的从属特征例如，孔边线上的倒角为父孔的子特征。
单击-单击（click-click）当您绘制草图时，如果您单击第一个点并释放指针，您则位于单击-单击模式移动指针并再次单击以定义草图顺序中的下一个点单击-拖动（click-drag）当您绘制草图时，如果您单击第一个点并拖动指针，您则位于单击-拖动模式当您释放指针时，草图实体被完成闭环轮廓（closed profile）也称为闭环轮廓线为无显现端点的草图或草图实体例如，圆或多边形解除爆炸（collapse）与爆炸相反解除爆炸操作将爆炸的装配体零件返回到其正常位置碰撞检查为检测零部件移动或旋转时零部件之间碰撞的装配体功能当一零部件上的实体与另一零部件上的任何实体相冲撞时，则发生碰撞零部件（component）装配体中的任何零件或子装配体配置（configuration）单个文档内的零件或装配体的变量变量可能包括不同的尺寸、特征和属性例如，螺栓的一单一零件可能包含不同直径和长度的配置请参阅系列零件设计表ConfigurationManager位于 SolidWorks 窗口左边，为生成、选择和查看零件和装配体配置的手段constraint（约束）请参阅几何关系构造几何体（construction geometry）。
草图实体的特征，意为实体用于生成其它几何体，但在生成特征中本身不被使用请参阅参考几何体连续性（continuity）连续以不同层次定义，曲线使用层次 C0、C1 等，而曲面和面则使用层次 G0、G1相交的曲线可说成为具有 C0 连续性，或接触连续性相切的曲线具有 C1 连续性，或相切连续性曲率半径变化率与相交时相同的曲线具有 C2 连续性，也描述为曲率连续您还可将曲率连续用于生成混合面圆角带边相切的放样为 G1 层的好例子坐标系（coordinate system）为平面系统，用来给特征、零件、和装配体指定笛卡尔坐标零件和装配体文件包含默认坐标系；其它坐标系可以用参考几何体定义，用于测量工具以及将文件输出到其它文件格式装饰螺纹线（cosmetic thread）代表螺纹线的注解剖面线（crosshatch）应用到诸如剖面视图或断开的剖视图之类工程视图的图案（或填充）曲率（curvature）曲率等于曲线半径的反量曲率可以根据局部半径（通常是曲面的半径）以不同的颜色显示切除（cut）通过拉伸、旋转、放样、扫描、加厚、型腔等操作从零件上移除材料的特征D悬空（dangling）未求解的尺寸、几何关系、或工程图剖面视图。
例如，如果一几何体标注了尺寸，而几何体以后被删除，则尺寸成为悬空自由度（degrees of freedom）没有由尺寸或几何关系定义的几何体可自由移动在 2D 草图中，有三种自由度：沿 X 和 Y 轴移动，以及绕 Z 轴旋转（垂直于草图平面的轴）在 3D 草图及装配体中，有六种自由度：沿 X、Y 和 Z 轴移动，及绕 X、Y 和 Z 轴旋转请参阅欠定义派生零件（derived part）派生零件是直接从现有零件生成并由外部参考引用连接到原始零件的新零件对原始零件所作的更改将反映在派生的零件内派生的草图（derived sketch）同一零件或同一装配体内的草图副本，此副本连接到原始草图对原始草图所作的更改将反映在派生的草图内Design ClipartDesign Clipart 使用 'SolidWorks 搜索'搜索特定的文件夹，查找和分解文件，并提取 SolidWorks 中您可以重复使用的数据设计库（Design Library）位于任务窗格，设计库为可重新使用的要素（如零件、装配体等）提供一中央位置系列零件设计表（design table）为 Excel 电子表格，用于在零件或装配体文件中生成多个配置。
请参阅配置分离工程图（detached drawing）乃工程图格式，可以允许打开并使用工程图而不必将相应模型装入内存模型根据需要装入局部视图（detail view）一大型视图的一部分，通常比原有视图比例要大尺寸线（dimension line）线形尺寸线参考尺寸文字到尺寸延伸线，表明正被测量的实体角度尺寸线直接参考尺寸文字到被测量的对象DimXpertManager此位于 SolidWorks 窗口的左侧，是管理使用零件的 DimXpert 所生成的尺寸和公差的工具零件的 DimXpert（DimXpert for parts）一组用于按照 ASME Y14.41-2003 标准的要求对零件应用尺寸和公差的工具停放点（dock point）注解上的一个点，由带虚线的红方块显示，您可在此附加多转折引线文档（document）包含零件、装配体、或工程图的文件拔模（draft）面锥剃或角度的度数，通常应用到模具或铸件工程图（drawing）3D 零件或装配体的 2D 展现SolidWorks 工程图文件名称的扩展名为 .SLDDRW工程图图纸（drawing sheet）工程图文档中的一页。
从动尺寸（driven dimension）请参阅参考尺寸驱动尺寸（driving dimension）也称为模型尺寸，为草图实体设定数值它还可控制距离、厚度、及特征参数动态间隙（Dynamic Clearance）为检测零部件移动或旋转时零部件之间间隙的装配体功能间隙为一零部件上的实体与另一零部件上的任何实体之间的最小距离E边线（edge）特征的单一外部边界边线法兰（edge flange）以单一操作将折弯与薄片组合的钣金特征封套（envelope）您根据其相对于封套体积的位置用来选择零部件的参考零部件封套在诸如材料明细表和质量属性之类的装配体操作中被忽略方程式（equation）使用如变量之类的尺寸名称在草图尺寸之间，或在特征参数之间（如拉伸特征的深度，或阵列中的实例个数）生成数学关系爆炸视图（exploded view）显示装配体的零部件相互间分离以展现如何装配结构输出（export）将 SolidWorks 文档以另一种格式保存以供在其它 CAD/CAM、快速原型、web、或图形软件应用程序里使用延伸线（extension line）从模型延伸的直线，表明尺寸测量自的点拉伸（extrude）。
线性凸出草图以将材料添加到一零件（在基体或凸台里）或从零件上移除材料（在切除或孔里）的特征F面（face）模型或曲面的所选区域（平面与否），模型或曲面带有边界，可帮助定义模型或曲面的形状例如，矩形实体有六个面请参阅曲面扣件（fasteners）请参阅智能扣件特征（feature）为单个形状，如与其它特征结合则构成零件或装配体有些特征， 如凸台和切除，则由草图生成有些特征， 如抽壳和圆角，修改特征的几何体然而，不是所有特征都有关联几何体特征总是列举在 FeatureManager 设计树中另请参阅曲面、非关联的特征特征线（eature lines）在 ScanTo3D 中，特征线形成区域之间的边界您可在自动生成曲面 PropertyManager 中编辑特征线FeatureManager 设计树位于 SolidWorks 窗口左边，提供激活零件、装配体或工程图的大纲视图填充（fill）实体区域剖面线或剖面线填充也适用于曲面修补圆角（fillet）草图内或曲面或实体上的角或边的内部圆形圆角边角（fillet corner）恰好三条圆角边线在一个顶点汇合的角落套合公差（Fit tolerance）。
孔和轴之间的公差成形工具（forming tool）折弯、伸展或成形钣金的冲模，可以生成一些成形特征，例如窗体、矛状器具、法兰和筋完全定义（fully defined）草图中所有的直线和曲线及其位置由尺寸或几何关系或此两者说明，且不能被移动完全定义的草图实体以黑色显示。
