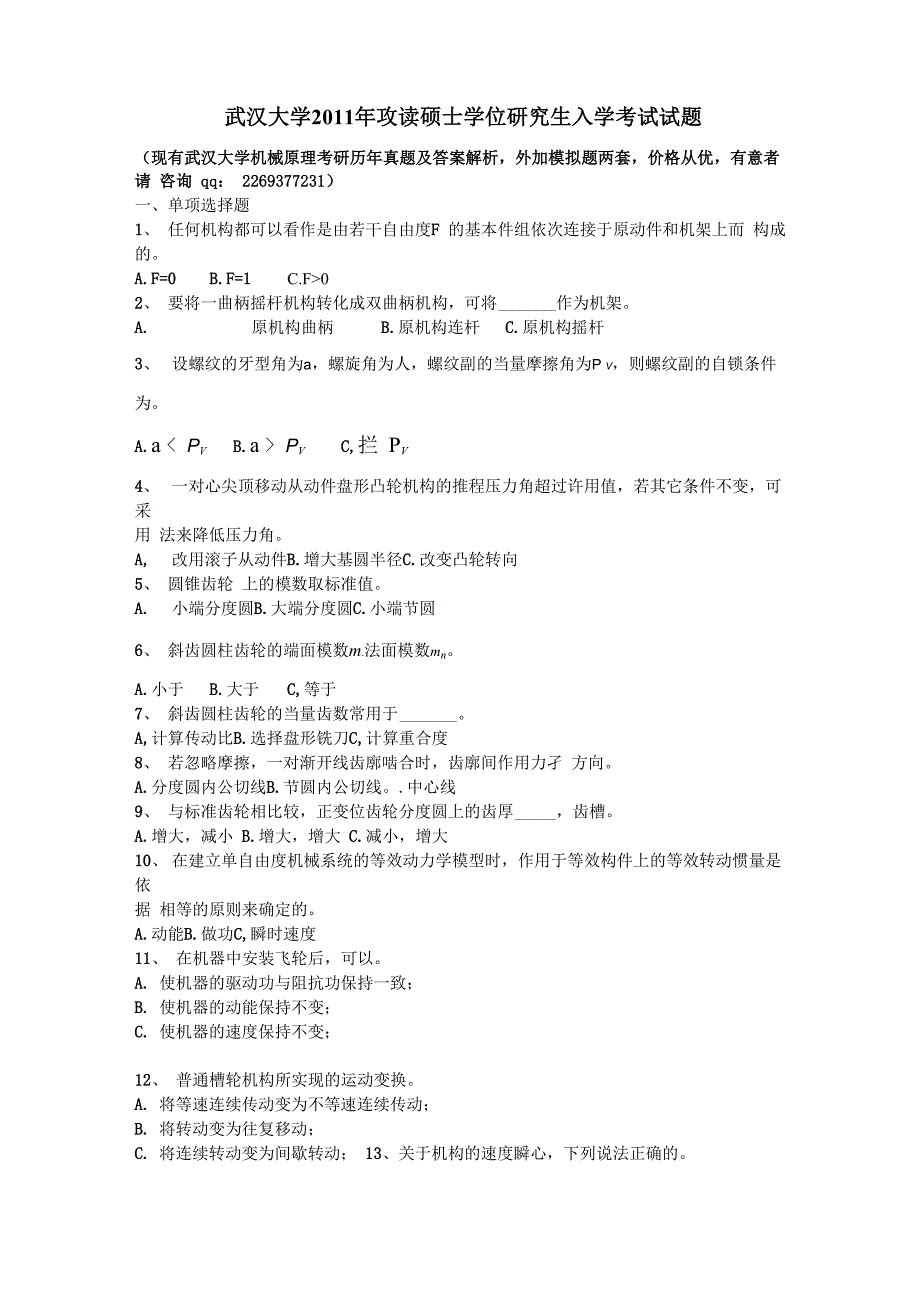

武汉大学2011年攻读硕士学位研究生入学考试试题（现有武汉大学机械原理考研历年真题及答案解析，外加模拟题两套，价格从优，有意者请 咨询 ： 2269377231）一、单项选择题1、 任何机构都可以看作是由若干自由度F 的基本件组依次连接于原动件和机架上而 构成的A.F=0 B.F=1 C.F>02、 要将一曲柄摇杆机构转化成双曲柄机构，可将 作为机架A. 原机构曲柄 B.原机构连杆 C.原机构摇杆3、 设螺纹的牙型角为a，螺旋角为人，螺纹副的当量摩擦角为P V，则螺纹副的自锁条件 为A.a < PV B.a > PV C,拦 PV4、 一对心尖顶移动从动件盘形凸轮机构的推程压力角超过许用值，若其它条件不变，可采用 法来降低压力角A, 改用滚子从动件B.增大基圆半径C.改变凸轮转向5、 圆锥齿轮 上的模数取标准值A. 小端分度圆B.大端分度圆C.小端节圆6、 斜齿圆柱齿轮的端面模数m.法面模数mnA.小于 B.大于 C,等于7、 斜齿圆柱齿轮的当量齿数常用于 A,计算传动比B.选择盘形铣刀C,计算重合度8、 若忽略摩擦，一对渐开线齿廓啮合时，齿廓间作用力孑 方向A.分度圆内公切线B.节圆内公切线。
中心线9、 与标准齿轮相比较，正变位齿轮分度圆上的齿厚 ，齿槽A.增大，减小 B.增大，增大 C.减小，增大10、 在建立单自由度机械系统的等效动力学模型时，作用于等效构件上的等效转动惯量是依据 相等的原则来确定的A.动能B.做功C,瞬时速度11、 在机器中安装飞轮后，可以A. 使机器的驱动功与阻抗功保持一致；B. 使机器的动能保持不变；C. 使机器的速度保持不变；12、 普通槽轮机构所实现的运动变换A. 将等速连续传动变为不等速连续传动；B. 将转动变为往复移动；C. 将连续转动变为间歇转动； 13、关于机构的速度瞬心，下列说法正确的A.某一瞬时，若两活动构件在某重合点的绝对速度完全相同，则该点一定为它们的绝对瞬心；B. 某一瞬时，若两活动构件在某重合点的相对速度为零，则该点一定为它们的绝对瞬心；C. 某一瞬时，一个活动构件上的某点的速度为零，则该点为该活动构件与机架的瞬心；二、 判断题1、 平面四杆机构有无急回特性取决于其极位夹角是否为大于零2、 在曲柄滑块机构中，以滑块为主动件，曲柄为从动件，当曲柄与连杆共线时，机构处于 死点位置3、 移动副中总反力的方向相对于法向反力的方向偏斜一压力角。
5、 和斜齿轮相似，蜗轮的法面模数为标准值6、 相同基本参数（齿数、模数、压力角等）的渐开线标准齿轮和变位齿轮的周节（齿距） 和分度圆直径不变8、 普通阿基米德蜗杆在其轴截面内的齿形为一阿基米德螺线9、 机器的自锁是由于其驱动力小于阻抗力11、 对稳定运转的周期性速度波动，其一个公共周期内等效驱动力做功、刁与等效阻抗力做功Wer必须满足Wed > Wer12、 根据三心定理，平面运动的三个构件之间共有3个瞬心且位于同一直线上三、 设计作图、计算题1、图示为冲床机构，曲柄BC为原动件，滑块冲头I为从动件，各杆的尺寸均为已知，请:1） 列式计算机构自由度，若有复合铰链、虚约束、局部自由度，请指出；2） 分析该机构所含的基本杆组，并判断机构的级别；3） 试作图确定滑块I的极限位置和最大行程H ；max4） 试作图确定曲柄滑块机构BC I的最小传动角.min（作图时，请直接参考测量试题图中各杆的相对长度尺寸作图）2、下图所示机构中，已知：主动件曲柄AB为匀速转动，，E点位于CD的中点试用 矢量方程图解法求解机构在图示位置时（即AB//CD,AB±BC）滑块F的速度匕和加速度 aF要求列出方程，并标注各量的大小和方向情况）B Q C..I I - . ■Vf知3、试设计一摇杆滑块机构ABC。
已知：从动滑块C处于门和 （C为滑块与连杆的连接铰链）两个瞬时位置时连杆相应的两个位置C P和C P，且已知连杆上的铰链B位于PC 1 1 2 2线上，固定铰链A的位置如图4、在图示凸轮机构中，已知凸轮以角速度⑴逆时针方向转动，令凸轮基圆半径以七表示，行程以h表示，偏心距以e表示，压力角以a表示，推杆位移以s表示，滚子半径为七，a 为实际轮廓线推程起始点，b为实际轮廓线推程终止点，c为实际轮廓线回程起始点，d为 实际轮廓线回程终止点ad为近休止圆弧，bc为远休止圆弧，试作图表示：（1） 凸轮的基圆，并标注基圆半径r ；0（2） 推杆的行程h；（3） 当前位置时的压力角a和位移s5、图示齿轮传动中，直齿轮：Z] = 20, Z2 = 48,模数m = 2mm ；斜齿轮： Z3 = 18, Z4 = 36,法面模数m = 2.5mm，两对齿轮都是正常齿标准齿轮，齿轮1和4的 轴线重合试计算：（1）齿轮3、4的螺旋角为多大时，才能满足中心距要求；（2）四个齿 轮的分度圆直径和齿顶圆直径的数值6 、 在 图 示 轮 系 中， 已 知 各 轮 齿 数z = 60, z = 40,z = z = 20, z = 20, z = 40, z = z = 30,z = 60， z 为单头蜗杆，1 2 2' 3 4 5 5' 6 7 6'旋向如图。
若轮1按图示方向转动，求传动比\7的大小并在图上标出蜗轮7的转动方向五、综合设计题试设计组合机构，已知输入轴作连续传动，要求输入轴没转动5转输出轴绕自身轴线往复摆动一次试按下列要求分别作出其机械简图：1、 如果要求输入轴和输出轴的转动轴线空间相互平行2、 如果要求输入轴和输出轴的转动轴线空间交错垂直。
