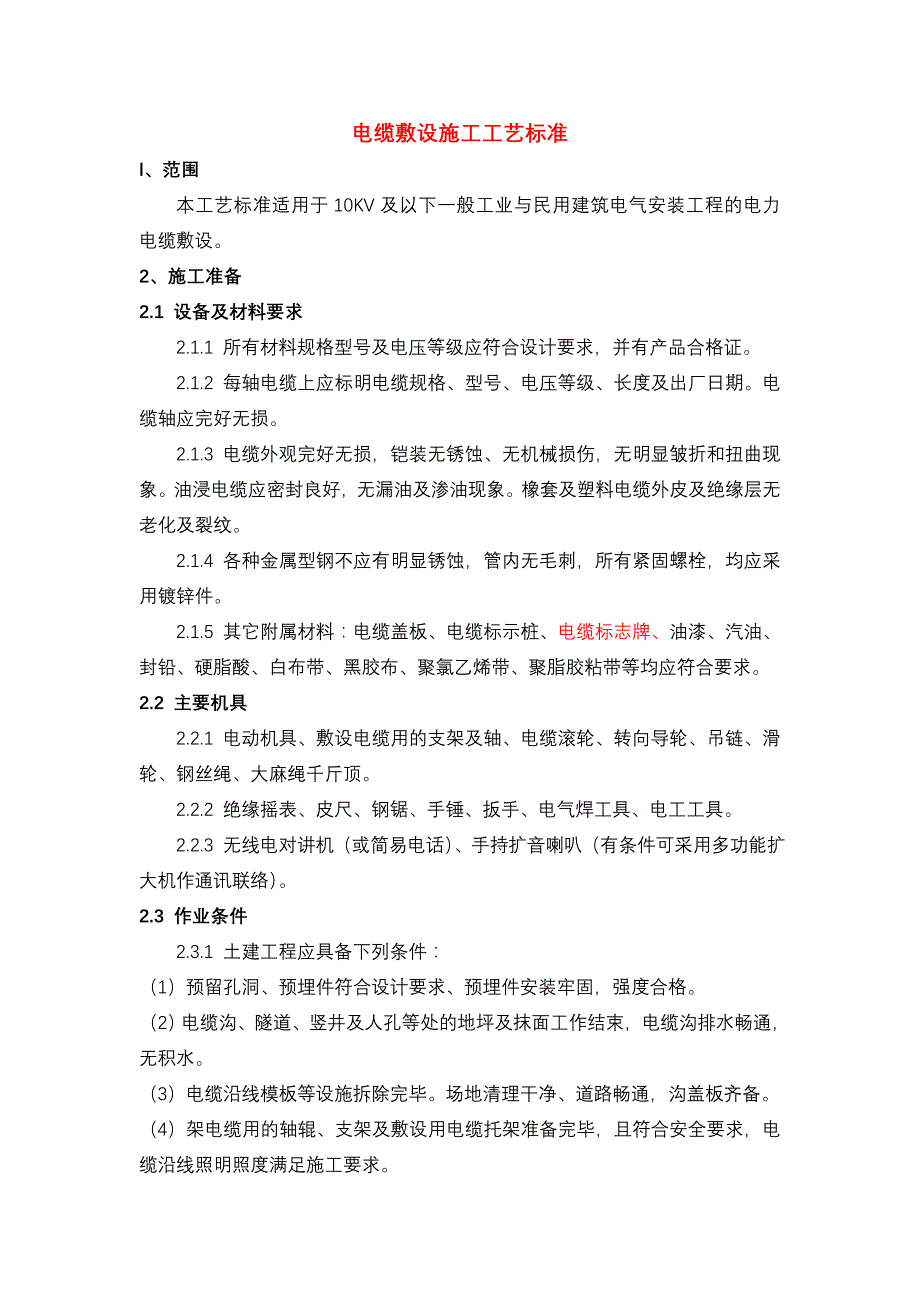

电缆敷设施工工艺标准l、范围本工艺标准适用于 10KV 及以下一般工业与民用建筑电气安装工程的电力电缆敷设2、施工准备2.1 设备及材料要求2.1.1 所有材料规格型号及电压等级应符合设计要求，并有产品合格证2.1.2 每轴电缆 上应标明 电缆规格、型号、电压等级、长度及出厂日期电缆轴应完好无损2.1.3 电缆外观完好无损，铠装无锈蚀、无机械 损伤，无明 显皱折和扭曲现象油浸电缆应密封良好，无漏油及渗油现象橡套及塑料电缆外皮及绝缘层无老化及裂纹2.1.4 各种金属型钢不应有明显锈蚀，管内无毛刺，所有紧固螺栓，均应采用镀锌件2.1.5 其它附属材料：电缆盖板、电缆标示桩、 电缆标志牌、 油漆、汽油、封 铅、硬脂酸、白布带、黑胶布、聚氯乙烯带、聚脂胶粘带等均应符合要求2.2 主要机具2.2.1 电动机具、敷设电缆用的支架及轴、电缆滚轮、转向导轮、吊链、滑轮、钢丝绳、大麻绳千斤顶2.2.2 绝缘摇表、皮尺、钢锯、手锤、扳手、电气焊工具、电工工具2.2.3 无线电对讲机（或简易）、手持 扩音喇叭（有条件可采用多功能扩大机作通讯联络）2.3 作业条件2.3.1 土建工程应具备下列条件：（1）预留孔洞、预埋件符合设计要求、 预埋件安装牢固，强度合格。
2）电缆沟、隧道、竖井及人孔等处的地坪及抹面工作结束， 电缆沟排水畅通，无积水3）电缆沿线模板等设施拆除完毕场地清理干净、道路畅通，沟盖板 齐备4）架电缆用的轴辊、支架及敷设用电缆托架准备完毕，且符合安全要求， 电缆沿线照明照度满足施工要求5）直理电缆沟按图挖好，电缆井砌砖抹灰完毕，底砂铺完，并清除沟内 杂物盖板及砂子运至沟旁2.3.2 设备安装应具备下列条件（1）变配电室内全部电气设备及用电设备配电箱柜安装完毕2）电缆桥架、电缆托盘、电缆支架及电缆保护管安装完毕，并 检验合格3、操作工艺3.1 工艺流程准备工作→直埋电缆敷设；电缆沿支架、桥架敷设→铺砂盖砖→回填土→埋标桩→水平敷设→垂直敷设→挂标志牌→管口防水处理→剥麻刷油→挂标志牌3.2 准备工作3.2.1 施工前应对电缆进行详细检查；规格、型号、截面电压等级均符合设计要求，外观无扭曲、坏损及漏油、渗油等 现象3.2.2 电缆敷设前进行绝缘摇测或耐压试验1）1KV 以下电缆，用 1KV 摇表摇测线间及对地的绝缘电阻应不低于 10MΩ2）3~10KV 电缆应 事先作耐压和泄漏试验，试验标准应符合国家和当地供电部门规定必要时敷设前仍需用 2.5KV 摇表测量绝缘电阻是否合格。
3）纸绝缘电缆，测试不合格者，应检查芯线是否受潮，如受潮，可锯掉一段再测试，直到合格为止检查方法是：将芯线绝缘纸剥一块，用火点着，如 发出叭叭声，即电缆已受潮4）电缆测试完毕，油浸纸绝缘电缆应立即用焊料（铅锡合金）将电缆头封好其它电缆应用聚氯乙烯带密封后再用黑胶布包好3.2.3 放电缆机具的安装：采用机械放电缆时，应将机械选好适当位置安装，并将钢丝绳和滑轮安装好人力放电缆时将滚轮提前安装好3.2.4 临时联络指挥系统的设置：（1）线路较短或室外的电缆敷设，可用无线电对讲机联络，手持扩音喇叭指挥2）高层建筑内电缆敷设，可用无线电对讲机做为定向联系，简易作为全线联系，手持扩音喇叭指挥（或采用多功能扩大机，它是指挥放电缆的专用设备）3.2.5 在桥架或支架上多根电缆敷设时，应根据现场实际情况，事先将电缆的排列，用表或图的方式划出来以防电缆的交叉和混乱3.2.6 冬季电缆敷设，温度达不到规范要求时， 应将电缆提前加温3.2.7 电缆的搬运及支架架设：（1）电缆短距离搬运，一般采用滚动电缆轴的方法，滚动时应按电缆轴上箭头指示方向滚动如无箭头时，可按电缆缠绕方向滚动，切不可反缠绕方向滚运，以免电缆松驰。
2）电缆支架的架设地点应选好，以敷设方便为准，一般应在电缆起止点附近为宜架设时， 应注意电缆轴的转动方向，电缆引出端 应在电缆的上方3.3 直埋电缆敷设3.3.1 清除沟内杂物，铺完底沙或细土3.3.2 电缆敷设（1）电缆敷设可用人力拉引或机械牵引采用机械牵引可用电动绞磨或托撬（旱船法）电缆敷设时，应注意电缆弯曲半径应符合规范要求2）电缆在沟内敷设应有适量的蛇型弯，电缆的两端、中间接头、 电缆井内、垂直位差处均应留有适当的余度3.3.3 铺砂盖砖：（1）电缆敷设完毕、应请建设单位、 监理单位及施工单位的质量检查部门共同进行隐蔽工程验收2）隐蔽工程验收合格，电缆上下分别铺盖 l00mm 砂子或细土，然后用砖或电缆盖板将电缆盖好，覆盖宽度应超过电缆两侧 5cm使用电缆盖板时，盖板应指向受电方向3.3.4 回填土回填土前，再作一次隐蔽工作检验，合格后，应及时回填土并进行夯实3.3.5 埋标桩 ：电缆在拐弯、接头、交叉、进出建筑物等地段应设明显方位标桩直线 段应适当加设标桩 标桩露出地面以 15cm 为宜3.3.6 电缆进 入电缆沟、 竖井、建筑物以及穿入管子时，出入口应封闭，管口应密封3.3.7 有麻皮保护层的电缆，进入室内部分， 应将麻皮剥掉，并涂防腐漆。
3.4 电缆沿支架、桥架敷设3.4.1 水平敷设（1）敷设方法可用人力或机械牵引2）电缆沿桥架或托盘敷设时，应单层敷设，排列整齐不得有交叉，拐弯 处应以最大截面电缆允许弯曲半径为准3）不同等级电压的电缆应分层敷设，高压电缆应敷设在上层4）同等级电压的电缆沿支架敷设时，水平净距不得小于 35cm3.4.2 垂直敷设1）垂直敷设，有条件的最好自上而下敷设土建未拆吊车前，将 电缆吊至楼层顶部敷设时，同截面电缆应先敷设低层，后敷设高层 ，要特别注意，在电缆轴附近和部分楼层应采取防滑措施2）自下而上敷设时，低层小截面电缆可用滑轮大绳人力牵引敷设高层、大截面电缆宜用机械牵引敷设3）沿支架敷设时，支架距离不得大于 1.5 米，沿 桥架或托盘敷设时，每 层最少加装两道卡固支架敷设时，应放一根立即卡固一根4）电缆穿过楼板时，应装套管，敷设完后应将套管用防火材料封堵严密3.5 挂标志牌3.5.1 标志牌规格应一致，并有防腐性能，挂装应牢固3.5.2 标志牌上应注明电缆编号、规格、型号及 电压等级3.5.3 直埋电缆进出建筑物、电缆井及电缆终端头、电缆中间接头处端应挂标志牌3.5.4 沿支架桥架敷设电缆在其首端、末端、分支处应挂标志牌。
4、质量标准4.1 主控项目4.1.1 电缆的耐压试验结果，泄漏电流和绝缘电阻必须符合施工规范规定检验方法：检查试验记录4.1.2 电缆敷设必须符合以下规定：电缆严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺损，直埋敷 设时， 严禁在管道上面或下面平行敷设检验方法：观察检查和检查隐蔽工程记录4.2 一般项目4.2.1 坐标和 标高正确，排列整齐，标志桩和标志牌设置准确；防燃、隔热和防腐要求的电缆保护措施完整4.2.2 在支架上敷设时，固定可靠，同一侧支架上的电缆排列顺序正确，控制电缆在电力电缆下面，1KV 及其以下电力电缆应放在 1KV 以上电力电缆下面；直埋电缆埋设深度、回填土要求、保护措施以及电缆间和电缆与地下管网间平行或交叉的最小距离均符合施工规范规定检验方法：观察检查和检查隐蔽工程记录及坐标图4.3 电缆最小弯曲半径和检验方法应符合表 2－1 的规定电缆最小弯曲半径及检验方法表 2-1电缆形式 多芯 单芯控制电缆 10D 无铅包、钢铠护套 10D裸铅包护套 15D橡皮绝缘电力电缆钢铠护套 20D聚氯乙烯绝缘电力电缆 10D交联聚乙烯绝缘电力电缆 15D 20D铅 包 30D有铠装 15D 20D油浸纸绝缘电力电缆 铅包无铠装 20D 自容式充油（铅包）电缆 20D5、成品保护5.1 直埋电缆施工不宜过早，一般在其它室外工程基本完工后进行，防止其它地下工程施工时损伤电缆。
如已提前将电缆敷设完，其它地下工程施工时， 应加强巡视5.2 直埋 电缆 敷设完后，应立即铺砂、盖板或砖及回填夯实，防止其它重物损伤电缆并及时划出竣工图，标明电缆的实际走向方位坐标及敷设深度5.3 室内沿电缆沟敷设的电缆施工完毕后应立即将沟盖板盖好5.4 室内沿桥架或托盘敷设电缆，宜在管道及空调工程基本施工完毕后进行，防止其它专业施工时损伤电缆5.5 电缆两端头处的门窗装好，并加锁，防止 电缆丢失或损毁6、应注意的质量问题6.1 直埋电缆铺砂盖板或砖时应防止不清除沟内杂物、不用细砂细土、盖板或砖不严，有遗漏部分，施工负责人应加强检查6.2 电缆进入室内电缆沟时，防止套管防水处理不好，沟内进水应严格按规范和工艺要求施工6.3 油浸电缆要防止两端头封铅不严密、有渗油现象应对施工操作人员进行技术培训，提高操作水平6.4 沿支架或桥架敷设电缆时，应防止电缆排列不整齐，交叉严重电缆施工前须将电缆事排列好，划出排列图表，按 图表进行施工电缆敷设时，应敷设一根整理一根，卡固一根6.5 有麻皮保护层的电缆进入室内，防止不作剥麻刷油防腐处理6.6 沿桥架或托盘敷设的电缆应防止弯曲半径不够在桥架或托盘施工时，施工人员应考虑满足该桥架或托盘上敷设的最大截面电缆的弯曲半径的要求。
6.7 防止电缆标志牌挂装不整齐，或有遗漏 应由专人复查7、质量记录7.1 质量保证资料7.1.1 电缆产品合格证7.1.2 电缆绝缘摇测记录或耐压试验记录7.1.3 隐蔽工程验收记录7.1.4 各种金属型钢材质证明、合格证7.2 施工记录7.2.1 自互检记录，7.2.2 电缆工程分项质量检验评定记录7.2.3 分项工程验收记灵电缆敷设施工要点（1）施工流程施工准备→电缆桥架敷设→电缆敷设→绝缘测试→标志牌（2）技术措施1）施工前应对电缆进行详细检查，规格、型号、截面、电压等级均须符合要求，外观无扭曲、坏损等现象2）电缆敷设前进行绝缘测定如工程采用 1kV 以下电缆，用 1kV 摇表摇测线间及对地的绝缘电阻不低于 10MΩ摇测完毕，应将芯线对地放电3）电缆测试完毕，电缆端部应用橡皮包布密封后再用胶布包好4）电缆敷设机具的配备：采用机械放电缆时，应将机械安装在适当位置，并将钢丝绳和滑轮安装好人力放电缆时将滚轮提前安装好5）临时联络指挥系统的设置a.线路较短或室外的 电缆 敷设，可用无 线电对讲机 联络，手持扩音喇叭指挥b.高层建筑内电缆敷设，可用无线电对讲机作为定向联络，简易作为全线联络，手持扩音喇叭指挥（或采用多功能扩大机，它是指挥放电缆的专用设备）。
6）在桥架上多根电缆敷设时，应根据现场实际情况，事先将电缆的排列用表或图的方式画出来，以防电缆交叉和混乱7）电缆的搬运及支架架设a.电缆短距离搬运，一般采用滚动电缆轴的方法滚动时应按电缆轴上箭头指示方向滚动如无箭头时，可按电缆缠绕方向滚动，切不可反缠绕方向滚动，以免电缆松驰b.电缆支架的架设地点的选择，以敷设方便为原则，一般应在电缆起止点附近为宜架设时， 应注意电缆轴的转动方向，电缆引出端 应在电缆轴的上方3）主要施工方法1）电缆敷设a.水平敷设●敷 设方法可用人力或机械牵引●电缆 沿桥架或线槽敷设时，应单层敷设，排列整齐，不得有交叉拐弯 处应以最大截面电缆允许弯曲半径为准电缆严禁绞拧、 护层断裂和表面严重划伤●不同等级电压的电缆应分层敷设，截面积大的电缆 放在下层，电缆跨越建筑物变形缝处，应留有伸缩余量●电缆转弯和分支应有序叠放，排列整 齐b.垂直敷设●垂直敷设，有条件时最好自上而下敷 设土建拆吊车前，将电缆吊至楼层顶部敷设时，同截面电缆应先敷设底层，后敷 设高层，应 特别注意，在电缆轴附近和部分楼层应采取防滑措施●自下而上敷设时，低层小截面 电缆可用滑轮大绳人力 牵引敷设高层、大截面电缆宜用机械牵引敷设。
●沿 桥架或线槽敷设时，每层至少加装两道卡固。
