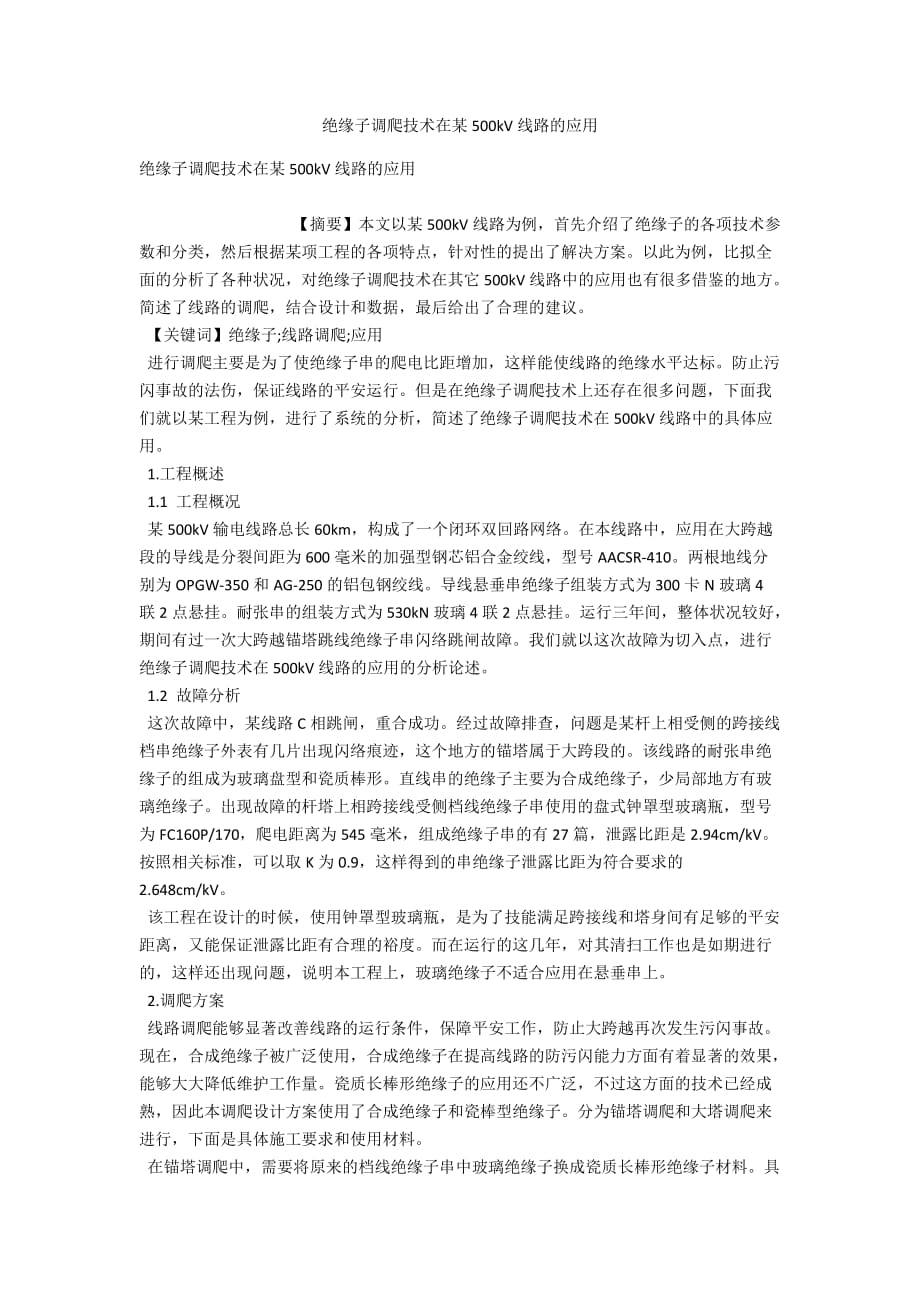

绝缘子调爬技术在某500kV线路的应用 绝缘子调爬技术在某500kV线路的应用 【摘要】本文以某500kV线路为例，首先介绍了绝缘子的各项技术参数和分类，然后根据某项工程的各项特点，针对性的提出了解决方案以此为例，比拟全面的分析了各种状况，对绝缘子调爬技术在其它500kV线路中的应用也有很多借鉴的地方简述了线路的调爬，结合设计和数据，最后给出了合理的建议 【关键词】绝缘子;线路调爬;应用 进行调爬主要是为了使绝缘子串的爬电比距增加，这样能使线路的绝缘水平达标防止污闪事故的法伤，保证线路的平安运行但是在绝缘子调爬技术上还存在很多问题，下面我们就以某工程为例，进行了系统的分析，简述了绝缘子调爬技术在500kV线路中的具体应用 1.工程概述 1.1 工程概况 某500kV输电线路总长60km，构成了一个闭环双回路网络在本线路中，应用在大跨越段的导线是分裂间距为600毫米的加强型钢芯铝合金绞线，型号AACSR-410两根地线分别为OPGW-350和AG-250的铝包钢绞线导线悬垂串绝缘子组装方式为300卡N玻璃4联2点悬挂耐张串的组装方式为530kN玻璃4联2点悬挂。
运行三年间，整体状况较好，期间有过一次大跨越锚塔跳线绝缘子串闪络跳闸故障我们就以这次故障为切入点，进行绝缘子调爬技术在500kV线路的应用的分析论述 1.2 故障分析 这次故障中，某线路C相跳闸，重合成功经过故障排查，问题是某杆上相受侧的跨接线档串绝缘子外表有几片出现闪络痕迹，这个地方的锚塔属于大跨段的该线路的耐张串绝缘子的组成为玻璃盘型和瓷质棒形直线串的绝缘子主要为合成绝缘子，少局部地方有玻璃绝缘子出现故障的杆塔上相跨接线受侧档线绝缘子串使用的盘式钟罩型玻璃瓶，型号为FC160P/170，爬电距离为545毫米，组成绝缘子串的有27篇，泄露比距是2.94cm/kV按照相关标准，可以取K为0.9，这样得到的串绝缘子泄露比距为符合要求的2.648cm/kV 该工程在设计的时候，使用钟罩型玻璃瓶，是为了技能满足跨接线和塔身间有足够的平安距离，又能保证泄露比距有合理的裕度而在运行的这几年，对其清扫工作也是如期进行的，这样还出现问题，说明本工程上，玻璃绝缘子不适合应用在悬垂串上 2.调爬方案 线路调爬能够显著改善线路的运行条件，保障平安工作，防止大跨越再次发生污闪事故现在，合成绝缘子被广泛使用，合成绝缘子在提高线路的防污闪能力方面有着显著的效果，能够大大降低维护工作量。
瓷质长棒形绝缘子的应用还不广泛，不过这方面的技术已经成熟，因此本调爬设计方案使用了合成绝缘子和瓷棒型绝缘子分为锚塔调爬和大塔调爬来进行，下面是具体施工要求和使用材料 在锚塔调爬中，需要将原来的档线绝缘子串中玻璃绝缘子换成瓷质长棒形绝缘子材料具体需要的材料如表1中所示 在大塔调爬中，需要使用300kN合成绝缘子代替原来的玻璃直线绝缘子，具体要求如表2所示： 表2 300kN级合成绝缘子规格 名称 规格 数量 使用说明 300kN级合成绝缘子 额定电压 500kV 48支 跨越塔悬垂串由4联组成，实际爬距为3.6cm/kV 多连串有效系数为0.9 额定强度 300kN 连接标记 24 结构高度 6050mm 干弧距离 5500mm 均压环直径 300mm 公称爬距 20000 雷电冲击耐受电压 2500kV 操作湿耐受电压 1650kV 工频湿耐受电压 1030kV 3.施工介绍 3.1 施工方法和步骤 表3 施工主要工器具配备 使用工具 使用说明 两副10吨链条葫芦 用来提升导线 一根Φ15的保险钢丝绳 导线做作保险 假设干横绳Φ10 长度为1.5倍最高作业点 1根无头吊绳Φ10 长度为大于2倍最高作业点 1根高强度绳 长度为大于2倍最高作业点 假设干2t滑轮 2只步话机 假设干5tU型环 一台拖拉机 假设干千斤钢丝绳 假设干腰绳 两块联板卡具 定制 Φ15提升钢丝绳 表3所示的是主要工器具配备。
具体施工步骤： 塔上的工作人员在做好准备工作，将千斤钢丝绳、无头绳和单滑轮带到需要更换绝缘子串的横担上，将无头吊绳安装在横担斜撑角钢上要注意的是工作人员一定要束好腰绳和保险绳 地面工作人员将工器具提上去，主要有10t链条葫芦，导线保险钢丝和高强度绳子、绝缘横绳子 地面和塔上的工作人员，共同将导线保险钢丝绳连接在绝缘子串两侧的横担头主角钢与瓷瓶联板之间 塔上导线处作业人员要首先将悬垂线夹碗头处W销拔掉，在使用卡具将其和链条葫芦连接起来用钢丝千斤将横担侧捆绑在角铁上，导线工作人员要等到提线葫芦收紧后再将弯头脱离绝缘子串 高强度绳子在地面段要和拖拉机连接，另一端通过横担上滑轮紧扣在近横担第三片绝缘子上导线侧作业人员要在瓷瓶串打上横绳，并引向地面 塔上的工作人员要在拖拉机提升瓷瓶串后，将横担处第一片绝缘子的削子拔出，使横担和旧绝缘子串脱离连接就绝缘子串通过拖拉机送到地面，工作人员一定要注意观察横绳，不要让瓷瓶碰坏铁塔角铁 瓷瓶送达地面后，工作人员要将高强度绳和另外一根横绳连接在新合成绝缘子两端，然后将横担连接的绝缘子上的削字拔除接下来要将新合成绝缘子吊至横担，随后恢复绝缘子串和金具及悬垂线夹碗头的连接，然后恢复导线，需要松链条葫芦。
此时需要注意，为了防止碰撞受损，要使用横绳控制绝缘子串的上下为了防止硅橡胶合成绝缘子受损，在吊装时不能扣结在橡胶体上 按照上述步骤，依次更换接下来的瓷瓶串 3.2 施工主要平安措施 按照施工技术要求和平安标准来选择施工器具，不能以次充好，以小代大，做好工具的检查和维修保养工作 严格执行各项规章制度，做好停电验电接地工作和防感应电的平安措施不能落下接地线 开工前要调查好每个工作人员的详细信息，对他们的技术功底、平安知识进行检验，确认无误后再交底签名单上签字 在杆上作业时要使用双保险，位移时要做好多重保险，做好高空坠物的防范措施 保持通信线路的畅通，统一指挥工作，防止私自违章施工 做好硅橡胶合成绝缘子储运时防压、防弯曲等工作，正确牢靠的进行组装均压环等配件 安排专人检查绳子附近是否有电线路，设置好和合杆线路间的平安距离，进行杆上作业的工作人员一定要穿屏蔽服 绝缘子串脱离导线前，一定要保证提线承力工具连接的牢固 设置好多重承力工具的保险后，再进行恢复绝缘子串及导线的连接，此时要立刻安放削子 4.线路调爬应注意的问题及对策 要到达增大绝缘子串的爬电比距的目的，线路绝缘子串一定会发生变化，变化有两种，一种是绝缘子串长度的增加，另一种是绝缘子串重量的减少。
绝缘子串长度的增加会使导线对地及对跨线的限距减小，导线对拉线的间隙减小，水平排列的导线所需线间的距离增大，这样会带来极大的平安隐患通过导线最小水平间距离的经验公式：D=0.4λ+U/110+0.65√fc分析我们可以看出线间裕度缺乏的地方，很容易发生相间闪烁而绝缘子串重量减少，那么会使杆塔风偏角超出原设计值，引起直线转角杆塔的绝缘子串廉价增大，由直线型转角杆塔的中心位移公式：δ=λsinφ-δ1可知另外条线局部向杆塔构件偏移 因此，在实际施工的时候，要根据实际运行条件，结合绝缘子串的长度和重量，来合理的选择绝缘子串，综合考虑这些影响因素，才能提高工作效率，更好的完成调爬工作，保障以后的线路正常运行 5.结语 在500kV线路绝缘子配置时，在满足受力的前提下，还要综合考虑地理自然条件、气象条件、认为操作等因素对绝缘子运行的影响，在条件允许的范围内，加强绝缘子的绝缘配置，增大爬电距离使用符合绝缘子的情况下，选择双联成串，防止掉串等现象的发生，保证线路的平安正常运行 参考文献 【1】刘金铭，郭小清.直流输电线路采用合成绝缘子的可行性[J].工业工程，2021. 【2】周建军，申国范.防止电力线路绝缘子污闪击穿的新思路[J].农村电工，2021. 【3】司马文霞，蒋兴良，武利会，舒立春，孙才新.低气压下覆冰染污10kV合成绝缘子直流电气特性[J].中国电机工程学报，2021. 。
