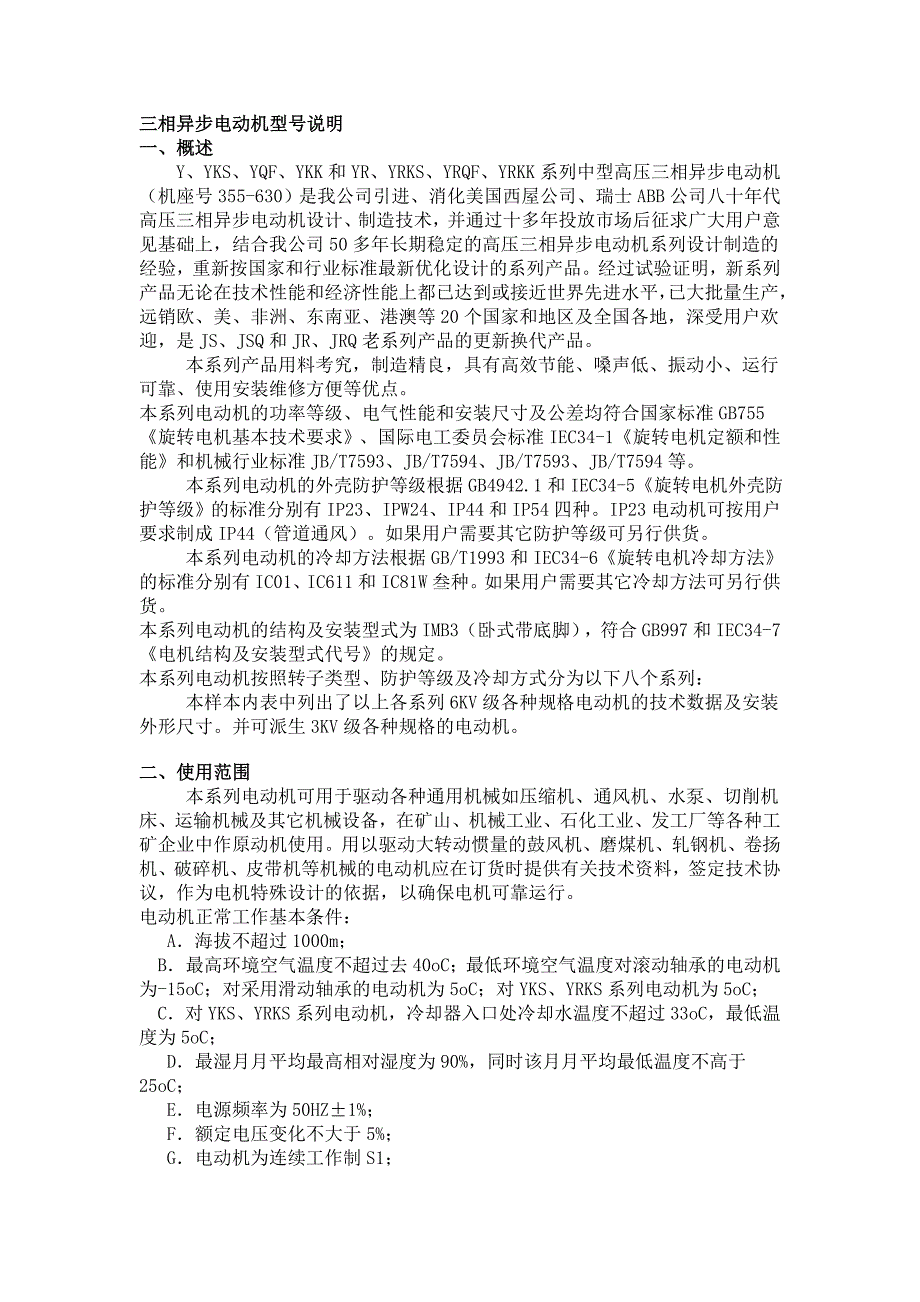

三相异步电动机型号说明三相异步电动机型号说明 一、概述一、概述Y、YKS、YQF、YKK 和 YR、YRKS、YRQF、YRKK 系列中型高压三相异步电动 机（机座号 355-630）是我公司引进、消化美国西屋公司、瑞士 ABB 公司八十 年代高压三相异步电动机设计、制造技术，并通过十多年投放市场后征求广大 用户意见基础上，结合我公司 50 多年长期稳定的高压三相异步电动机系列设计 制造的经验，重新按国家和行业标准最新优化设计的系列产品经过试验证明， 新系列产品无论在技术性能和经济性能上都已达到或接近世界先进水平，已大 批量生产，远销欧、美、非洲、东南亚、港澳等 20 个国家和地区及全国各地， 深受用户欢迎，是 JS、JSQ 和 JR、JRQ 老系列产品的更新换代产品本系列产品用料考究，制造精良，具有高效节能、嗓声低、振动小、运行 可靠、使用安装维修方便等优点 本系列电动机的功率等级、电气性能和安装尺寸及公差均符合国家标准 GB755《旋转电机基本技术要求》、国际电工委员会标准 IEC34-1《旋转电机定 额和性能》和机械行业标准 JB/T7593、JB/T7594、JB/T7593、JB/T7594 等。
本系列电动机的外壳防护等级根据 GB4942.1 和 IEC34-5《旋转电机外壳 防护等级》的标准分别有 IP23、IPW24、IP44 和 IP54 四种IP23 电动机可按 用户要求制成 IP44（管道通风）如果用户需要其它防护等级可另行供货本系列电动机的冷却方法根据 GB/T1993 和 IEC34-6《旋转电机冷却方法》 的标准分别有 IC01、IC611 和 IC81W 叁种如果用户需要其它冷却方法可另行 供货 本系列电动机的结构及安装型式为 IMB3（卧式带底脚），符合 GB997 和 IEC34- 7《电机结构及安装型式代号》的规定 本系列电动机按照转子类型、防护等级及冷却方式分为以下八个系列：本样本内表中列出了以上各系列 6KV 级各种规格电动机的技术数据及安装 外形尺寸并可派生 3KV 级各种规格的电动机 二、使用范围二、使用范围本系列电动机可用于驱动各种通用机械如压缩机、通风机、水泵、切削机 床、运输机械及其它机械设备，在矿山、机械工业、石化工业、发工厂等各种 工矿企业中作原动机使用用以驱动大转动惯量的鼓风机、磨煤机、轧钢机、 卷扬机、破碎机、皮带机等机械的电动机应在订货时提供有关技术资料，签定 技术协议，作为电机特殊设计的依据，以确保电机可靠运行。
电动机正常工作基本条件：A．海拔不超过 1000m；B．最高环境空气温度不超过去 40oC；最低环境空气温度对滚动轴承的电动 机为-15oC；对采用滑动轴承的电动机为 5oC；对 YKS、YRKS 系列电动机为 5oC；C．对 YKS、YRKS 系列电动机，冷却器入口处冷却水温度不超过 33oC，最低 温度为 5oC；D．最湿月月平均最高相对湿度为 90%，同时该月月平均最低温度不高于 25oC；E．电源频率为 50HZ±1%；F．额定电压变化不大于 5%；G．电动机为连续工作制 S1；三、型号说明三、型号说明 电动机型号按 GB4831 的规定由产品代号、规格代号二部分依次排列组成 产品代号由电机系列代号表示，含义如下Y----鼠笼型异步电动机YR----绕线型异步电动机YKS----带空-水冷却器封闭式鼠笼型异步电动机YQF----气候防护式鼠笼型异步电动机YKK----带空-空冷却器封闭式鼠笼型异步电动机YRKS----带空-水冷却器封闭式绕线型异步电动机YRQF----气候防护式鼠笼型异步电动机YRKK----带空-空冷却器封闭式绕线型异步电动机 规格代号由中心高、铁芯长度序与、极数组成。
示例： Y----鼠笼型异步电动机 500----中心高 500mm 1----1 号铁芯长 4----4 极四、结构说明四、结构说明Y 及 YR 为基本系列，防护等级为 IP23，冷却方法为 IC01将其机座顶部 防护罩拆去，并安装不同的防护罩（或冷却器）即可派生各种不同防护等级及 冷却方法的电机，如 YKS（空-水冷却）、YQF（气候防护）、YKK（空-空冷却） 、YRKS、YRQF、YRKK 等系列电机电动机采用国际上流行的箱式结构，机座和端盖均由钢板焊接制成，刚度 好、重量轻折下防护罩（或冷却器）后可以观察及触及电机内部，便于电动 机的安装、维修定子采用外压装结构定子绕组采用 F 级绝缘材料和防晕材料，绕组端部 固定采用特殊绑扎工艺、牢固可靠，整个定子采用真空压力浸渍 F 级无溶剂漆 （VPI）处理由此，电动机具有优良可靠的绝缘性能和防潮、抗冲击能力 本系列电动机鼠笼转子大部分采用铸铝转子，无铜条转子断条现象，运行 可靠；鼠笼铜条转子采用先进可靠的焊接工艺，并经槽内紧固处理绕线转子 采用 F 级绝缘材料，进行真空压力浸渍 F 级无溶剂漆（VPI）处理轴承有滚动轴承和滑动轴承两种型式，依电机功率大小及转速而定，其基 本型式的防护等级为 IP44。
如电机具有较高的防护等级时，轴承的防护等级也 随之提高采用滚动轴承结构的电机均有不停机加油和排油装置，并配备专用加油工 具主出线盒为密封结构，防护等级为 IP54一般装于电机右侧（从轴伸端 看），根据用户需要也能装于左侧出线盒的进线孔可朝上、下、左、右四周 转换盒内有单独的接地端子五、鼠笼型电动机的起动（五、鼠笼型电动机的起动（Y Y、、YKSYKS、、YQFYQF、、YKKYKK 系列）系列）鼠笼型异步电动机的转子采用了先进的计算技术来计算鼠笼型转子的起动 温升和应力，以防电动机因起动负载过重而导致电机早期损坏 建议用户核查：（1）、被驱动机械设备转动部分 的转动惯量（折算到电 动机转速后）应不超过技术数据表中[负载 J]项的数值；（2）、用户的电网应 保证电动机在起动过程中的电机端电压不低于额定电压的 85%；（3）、被传动 机械的阻力矩特性为水泵、风机类阻力矩特性在上述条件下，电动机允许在实际冷状态下连续起动两次，或者在电机热 状态下起动一次，电动机在两次起动之间为自然停车，额外的再次起动电动机 应在停车 1 小时以后如果需要电动机传动的机械转动部分的转动惯量超过技术数据表中的[负 载 J]数值，或要求频繁起动电机，或有可能带重负载起动的电动机，务必请事 先和制造厂联系协商，以便特殊设计，确保电动机的起动可靠。
六、订货须知六、订货须知 请在订货时注明以下内容：（1）电机型号：（Y5001-4）（2）额定频率：（50HZ）（3）额定功率：（1000KW）（4）额定电压：（6000V）（5）极数：（4 极）（6）防护等级：（IP23）（7）冷却方法：（IC01）（8）安装型式：（IMB3）（9）旋转方向：[顺时针方向（面对电机轴伸端看）]（10）出线盒位置：[电机右侧（面对电机轴伸端看）]注意事项：A．核查被驱动机械设备转动惯量（折算到电动机的转速后），请查阅前述 第 5 章：鼠笼型电动机的起动；B．如工作条件有变化或其它特殊要求，需另签订技术协议方可签订订货合 同；C．样本内表中所列的技术数据均为设计值，与实际值接近，供设计选用和 订货时参考，但不能作考核标准，考核电动机的标准按相应的技术条件，或请 参见附表 1-6 系列技术条件保证值D．随着技术的进步和有关国内外标准的修改，样本内技术数据及尺寸有所 变动，恕不另行通知，订货后请向湘潭电机股份有限公司索取正式外形图。
