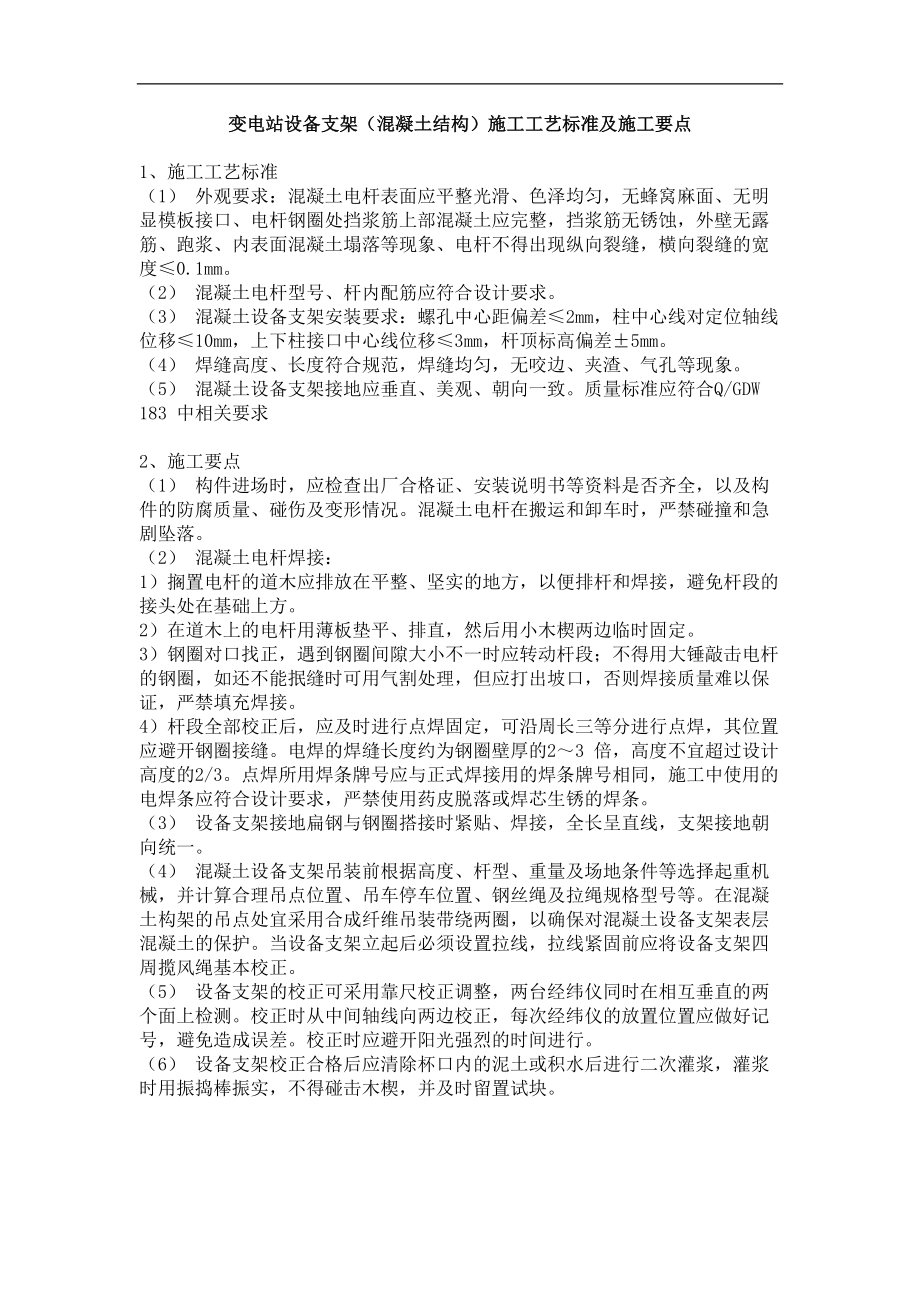

变电站设备支架（混凝土结构）施工工艺标准及施工要点1、施工工艺标准（1） 外观要求：混凝土电杆表面应平整光滑、色泽均匀，无蜂窝麻面、无明显模板接口、电杆钢圈处挡浆筋上部混凝土应完整，挡浆筋无锈蚀，外壁无露筋、跑浆、内表面混凝土塌落等现象、电杆不得出现纵向裂缝，横向裂缝的宽度≤0.1mm2） 混凝土电杆型号、杆内配筋应符合设计要求3） 混凝土设备支架安装要求：螺孔中心距偏差≤2mm，柱中心线对定位轴线位移≤10mm，上下柱接口中心线位移≤3mm，杆顶标高偏差±5mm4） 焊缝高度、长度符合规范，焊缝均匀，无咬边、夹渣、气孔等现象5） 混凝土设备支架接地应垂直、美观、朝向一致质量标准应符合Q/GDW 183 中相关要求2、施工要点（1） 构件进场时，应检查出厂合格证、安装说明书等资料是否齐全，以及构件的防腐质量、碰伤及变形情况混凝土电杆在搬运和卸车时，严禁碰撞和急剧坠落2） 混凝土电杆焊接：1）搁置电杆的道木应排放在平整、坚实的地方，以便排杆和焊接，避免杆段的接头处在基础上方2）在道木上的电杆用薄板垫平、排直，然后用小木楔两边临时固定3）钢圈对口找正，遇到钢圈间隙大小不一时应转动杆段；不得用大锤敲击电杆的钢圈，如还不能抿缝时可用气割处理，但应打出坡口，否则焊接质量难以保证，严禁填充焊接。
4）杆段全部校正后，应及时进行点焊固定，可沿周长三等分进行点焊，其位置应避开钢圈接缝电焊的焊缝长度约为钢圈壁厚的2～3 倍，高度不宜超过设计高度的2/3点焊所用焊条牌号应与正式焊接用的焊条牌号相同，施工中使用的电焊条应符合设计要求，严禁使用药皮脱落或焊芯生锈的焊条3） 设备支架接地扁钢与钢圈搭接时紧贴、焊接，全长呈直线，支架接地朝向统一4） 混凝土设备支架吊装前根据高度、杆型、重量及场地条件等选择起重机械，并计算合理吊点位置、吊车停车位置、钢丝绳及拉绳规格型号等在混凝土构架的吊点处宜采用合成纤维吊装带绕两圈，以确保对混凝土设备支架表层混凝土的保护当设备支架立起后必须设置拉线，拉线紧固前应将设备支架四周揽风绳基本校正5） 设备支架的校正可采用靠尺校正调整，两台经纬仪同时在相互垂直的两个面上检测校正时从中间轴线向两边校正，每次经纬仪的放置位置应做好记号，避免造成误差校正时应避开阳光强烈的时间进行6） 设备支架校正合格后应清除杯口内的泥土或积水后进行二次灌浆，灌浆时用振捣棒振实，不得碰击木楔，并及时留置试块设备支架（一）设备支架（二）。
