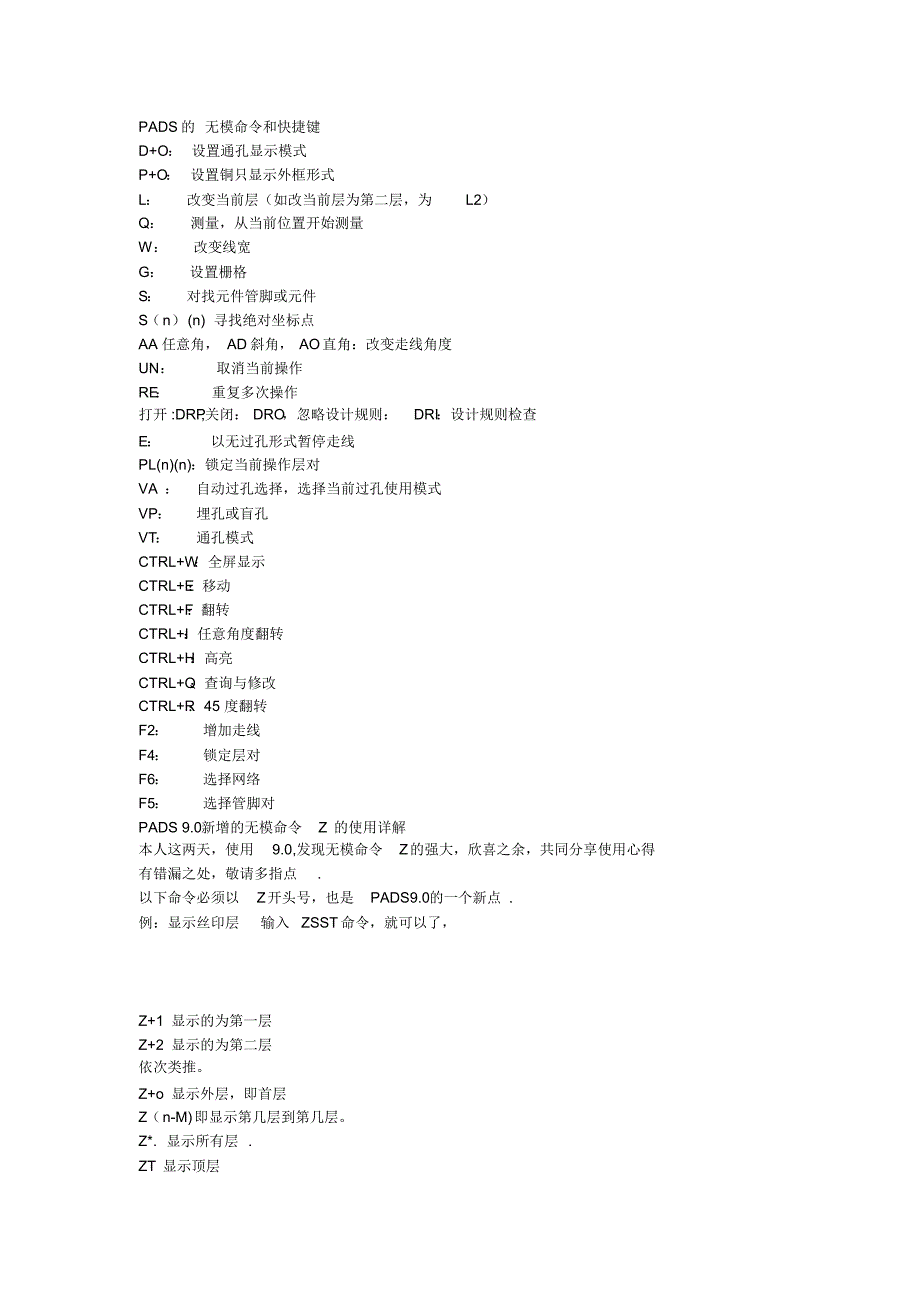

PADS 的 无模命令和快捷键D+O： 设置通孔显示模式P+O： 设置铜只显示外框形式L：改变当前层（如改当前层为第二层，为L2）Q：测量，从当前位置开始测量W：改变线宽G：设置栅格S：对找元件管脚或元件S（n）(n) 寻找绝对坐标点AA 任意角， AD 斜角， AO直角：改变走线角度UN：取消当前操作RE ：重复多次操作打开 :DRP ,关闭： DRO ，忽略设计规则：DRI：设计规则检查E：以无过孔形式暂停走线PL(n)(n)：锁定当前操作层对VA ：自动过孔选择，选择当前过孔使用模式VP：埋孔或盲孔VT：通孔模式CTRL+W ：全屏显示CTRL+E ：移动CTRL+F ：翻转CTRL+I ：任意角度翻转CTRL+H ：高亮CTRL+Q ：查询与修改CTRL+R ：45 度翻转F2：增加走线F4：锁定层对F6：选择网络F5：选择管脚对PADS 9.0新增的无模命令Z 的使用详解本人这两天，使用9.0,发现无模命令Z的强大，欣喜之余，共同分享使用心得有错漏之处，敬请多指点. 以下命令必须以Z开头号，也是PADS9.0的一个新点 . 例：显示丝印层输入ZSST 命令，就可以了，Z+1 显示的为第一层Z+2 显示的为第二层依次类推。
Z+o 显示外层，即首层Z（n-M)即显示第几层到第几层Z*. 显示所有层 . ZT 显示顶层ZB 显示底层ZSM Z B 显示底层Z C 显示当前层Z D 显示所有文档层. Z E 显示所有电气层. Z I 显示内层 . Z O 显示板的外层，就是顶层和底层. Z T 显示底层Z PMB 显示助焊底层Z PMT 显示助焊顶层Z SMB 显示阻焊底层Z SMT 显示阻焊顶层Z SSB 显示丝印底层Z SST 显示丝印顶层PowerPCB5.0.1中的无模命令1. 全局设置（ Global Settings）C 补充格式，在内层负片设计时用来显示Plane 层的焊盘及Thermal使用方法是：在键盘上输入C显示，再次输入C可去除显示// 打开或关闭设计画面的互补显示模式D 打开或关闭当前层显示，使用方法是： 从键盘上输入D 来切换建议设计时用D 将 Display Current Layer Last = ON 的状态下DO 打开或关闭过孔显示模式E 布线终止方式切换，可在下列3 中方式间切换End No Via”布线时 Ctrl+点击时配线以无VIA 方式终止“End Via”布线时 Ctrl+点击时配线以 VIA方式终止“End Test Point”布线时 Ctrl+点击时配线以测试PIN的 VIA方式终止使用方法是：从键盘上输入E来切换。
I 数据库完整性测试，设计过程中发现系统异常时，可试着敲此键L 改变高亮层为第n 层 “n”可以是层编号或层名，例如“L 2”或“L Top” N 用来让 NET高亮显示， “s”为要显示的信号名可以堆栈方式逐个显示信号，例如“N GND” 无模式命令高亮显示整个“ GND” 网络，再执行“N A13” 无模式命令则继续高亮“A13”网络N- 以高亮操作相反的顺序取消高亮N 取消所有的高亮显示信号O 将焊盘和走线以其外框形式显示；// 选择用外形线来显示焊盘与配线PO 铺铜在显示其外框和铺满之间切换；// 自动敷铜外形线ON/OFF 切换Q 打开快速测量器，以当前位置开始测量可以快速测量dx，dy 和 d主意精确测量时将状态框中的Snaps to the design grid 取消QL 快速测量配线长度可对线段、网络、配线对进行测量测量方法如下：先选择需要测量的线段、网络或配线对，然后键入“QL”无模命令后，将生成一个长度报告R 设置最小显示线宽，小于此值的线则只显示其中心线，比如“R 8” RV 在输出再使用文件Reuse时，用于切换参数设定有关详细信息请参见“To Make a Like Reuse in Object Mode ”// 保持建立重复性使用电路模式。
SPD 显示 split/mixed plans 层数据，该命令控制split/mixed planes 参数对话框中的一个参数// 显示生成混合分割层的数据SPI 显示 plane 层的 thermal 该命令控制split/mixed planes 参数对话框中的一个参数//显示热焊盘标示符号“X” SPO 显示 split/mixed planes 层的外形线该命令控制splix/mixed planes 参数对话框中的一个参数 // 只显示混合分割层的外框T 设置 PCB视图为透明显示模式，在复杂板子设计时很有用X Text文字外形线显示切换// 打开或关闭文字外框显示W 改变线宽到 ，比如“ W 30” 2. 栅格（ Grids）G{} 全局栅格设置 第二个参数是可选的可同时改变设计与VIA Grid如 G25 或G25 25 GD{} 显示栅格设置第二个参数为可选项如GD25 25 或者 GD100GP 切换极坐标grid 极坐标 grid 在设计外形为圆形、或者元件布局按极坐标方式放置时使用 // 打开或关闭极性栅格GP r a 移动到一个制定的极坐标，r 为半径， a 为角度。
GPR r 在角度 a 一定的条件下，移动到一个制定的径向半径为r 的点GPA a 在径向半径r 一定的条件下，按制定的角度a 移动GPRA da 在径向半径r 一定的条件下，按制定的角度da 进行移动GPRR dr 在角度 a 一定的条件下，按当前的径向半径dr 进行移动GP 设置设计栅格 (grid),如 GR 8-1/3,GR 25 25,or GR25GV 设置过孔栅格(Via grid),如 GV 8-1/3,GV 25 25，or GV253. 查找（ Search）S 查找元件元件或引脚，如S U1、 S U1.1S 查找一个绝对坐标点，比如“S 1500 1200” SR 查找一个相对坐标点，如SR -200 100 SRX 保持当前Y坐标不变，查找一个相对X坐标点，如SRX 300 SRY 保持当前 X 坐标不变，查找一个相对Y坐标点，如SRY 400 SS 查找并选中某一个或某一类元件，因为此命令支持通配符号“* ” ，如SS U10 注意：快捷命令中的空格非常重要，如SS W1 与 S SW1具有完全不同的含义SS W1是检索并选中W1 这个元件，而S SW1则是检索 SW的元件。
SS * 在检索命令中可以使用* 号，进行批处理选择方法是在SS后输入空格， 在输入 检索的字符名和* 号如 SS C* ，可以选中所有以字母C 开头的元件注意：该命令在进行元件布局时非常有用如您可以用SS R*选中所有的电阻然后通过选择 pop-up meun 中的 Move Sequential 来逐个移动原件，进行布局SX 保持当前Y坐标不变，移动一个制定的绝对坐标X 点，如 SX 300 SY 保持当前X坐标不变，移动一个制定的绝对坐标Y点，如 SY 400 XP 查找并选中使用像素而不是线宽的线段该命令允许用户对那些拐角处的宽度小于线宽时进行调整4. 角度（ Angles）AA 切换到任意角度模式AD 切换到 45°模式AO 切换到直角模式5. 取消（ Undo）UN[] 用户设定Undo 的次数系统可以允许设置undo（1-100） ；是可选项，如UN 2的含义是只允许一次undo// 可取消多次的操作，因为n 是可变的RE[] 用户设定Redo 的次数系统可以允许设置redo（1-100） ；是可选项，如RE 2的含义是只允许一次redo// 重复多次操作6. 设计规则检查（Design Rules Checking ） （DRC ）DRP 打开设计规则检查，禁止违背设计规则的操作。
DRW 对违背设计规则检查的操作给出警告DRI 忽略安全间距检查DRO 完全关闭设计规则（注意此时有些功能无法使用）7. 走线（ Routing）E 布线终止方式切换，可在3 种方式间切换 （上文已介绍）// 在这两种模式之间切换：以过孔暂停走线、不以过孔暂停走线LD 使当前层走线在垂直和水平方向上切换PL 设置当前操作的层对 “ n”可以是层编号也可以是层名称如PL 1 2或者PL top bottom SH 推挤方式ON/OFF 切换 // 打开或关闭推挤模式V 选择 via 类型，如 V 标准 via// 选择当前使用的过孔类型VA 自动选择过孔（via） VP 使用埋孔（ partial via ） VT 选择使用贯穿via// 使用通孔T 使视图在透明模式和正常模式之间切换8. 绘图对象（ Drafting Objects ）HC 切换到绘制圆形图形模式HH 切换到绘制非封闭图形模式HP 切换到绘制多边形图形模式HR 切换到绘制矩形图形模式9. 替代鼠标单击（Mouse Click Substitutes）M 激活当前功能模式下的弹出菜单，相当于单击鼠标右键Spacebar 相当于在当前“十”字光标位置单击鼠标左键，比如增加走线拐角。
10. 其他方面（ Various）? 显示当前帮助主题BMW 打开 BMW（Basic Media Wizard）对话框口详见“To Use BMW” BLT 打开 BLT （Basic Log Test ）对话窗口详见“To Run BLT ” F 快速打开文件， “s”为待打开文件的路径和名字附录 B PowerPCB5.0.1中的快捷键1. 控制快捷键（ Control Shortcuts ）Ctrl+A 选择全部Ctrl+B 以板框为界整体显示当前设计Ctrl+C 复制Ctrl+D 刷新Ctrl+E 移动Ctrl+F 水平镜像翻转Ctrl+G 建立组合Ctrl+H 高亮Ctrl+I 以任意角度转换Ctrl+J 在布线模式下使用鼠标“十”字光标中心呈环形Ctrl+K 建立簇Ctrl+L 排列元件Ctrl+M 长度最短化Ctrl+N 建立新元件Ctrl+O 打开文件Ctrl+P 不在使用中Ctrl+Q 调出被选中对象的“查询与修改”对话框Ctrl+R 以 90°角度为单位旋转Ctrl+S 存盘Ctrl+T 不在使用中Ctrl+U 取消高亮Ctrl+V 粘贴Ctrl+W 以 Zoom 模式查看。
Ctrl+X 剪切Ctrl+Y 扩展Ctrl+Z 取消操作Ctrl+Alt+C 调出颜色设置对话框Ctrl+Alt+D 打开【 Preference】对话框的【 Design】标签页执行【Setup】—>【Preference】菜单命令可以调出【Preference】对话框Ctrl+Alt+E 显示整个设计Ctrl+Alt+F 打开选择过滤器Ctrl+Alt+G 打开【 Preference】对话框Ctrl+Alt+J 增加跳线Ctrl+Alt+M 打开或关闭主菜单Ctrl+Alt+N 设置网络查找Ctrl+Alt+P 查找前一设计画面Ctrl+Alt+S 打开状态窗口Ctrl+Alt+T 没被使用Ctrl+BackSpace 重做Ctrl+PageDown 打开快速测量器，从当前位置开始测量2. 功能快捷键（ Function Key Shortcuts）F1 打开帮助F2 增加走线F3 动态走线模式F4 在设定的层对之间切换F5 选择引脚对F6 选择网络F7 选择半自动走线F8 打开或关闭鼠标移动压缩F9 绝对坐标与相对坐标之间的切换F10 结束记录3. 其他快捷键（ Other Key Shortcuts）BackSpace 在走线是每按一次【BackSpace 】键就可以删除当前位置前一拐角。
Esc 按键盘上【 Esc】退出当前操作模式M 相当于单击鼠标右键。
