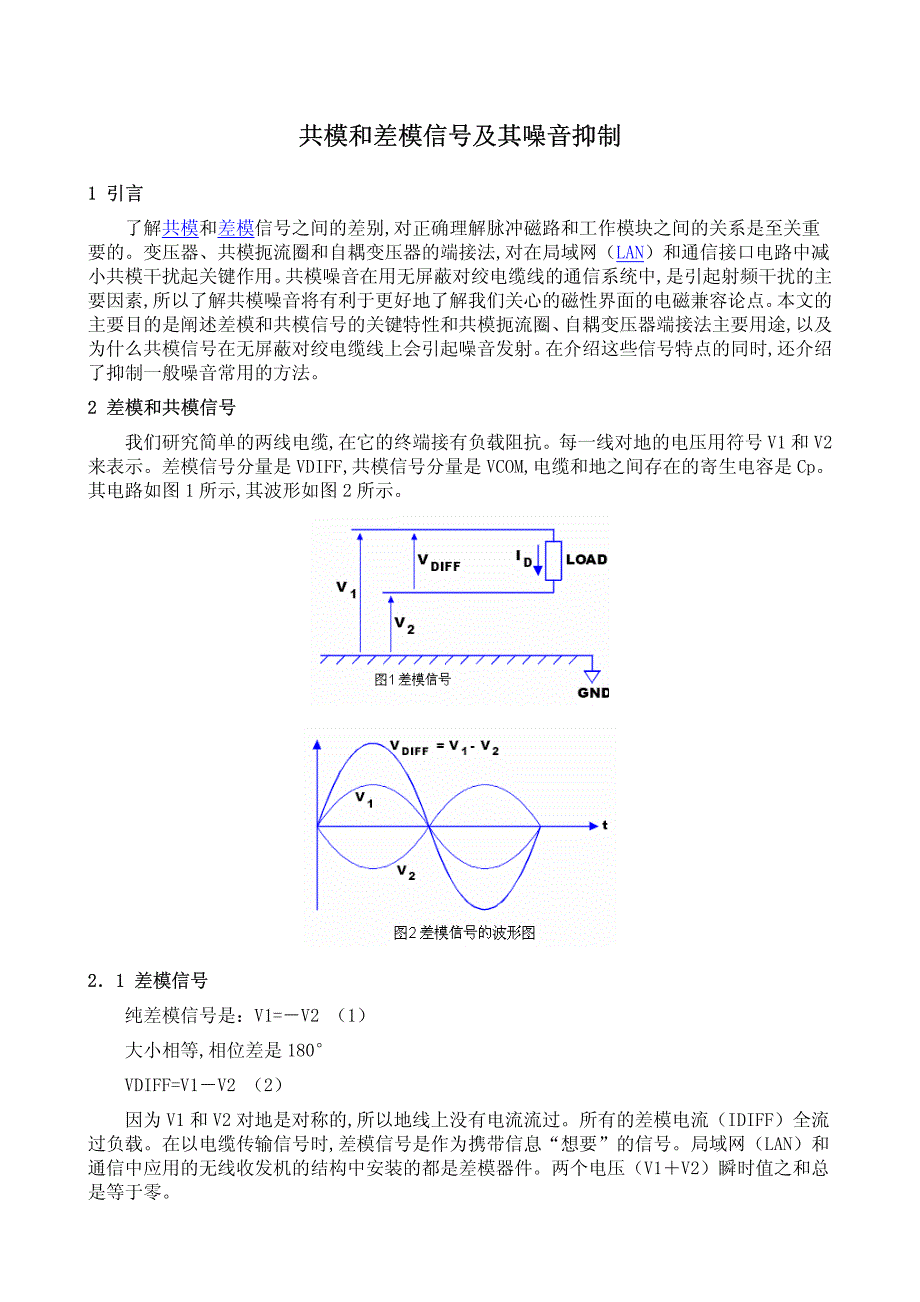

共模和差模信号及其噪音抑制 共模和差模信号及其噪音抑制 1 引言1 引言 了解共模和差模信号之间的差别,对正确理解脉冲磁路和工作模块之间的关系是至关重 要的变压器、共模扼流圈和自耦变压器的端接法,对在局域网（LAN）和通信接口电路中减 小共模干扰起关键作用 共模噪音在用无屏蔽对绞电缆线的通信系统中,是引起射频干扰的主 要因素,所以了解共模噪音将有利于更好地了解我们关心的磁性界面的电磁兼容论点 本文的 主要目的是阐述差模和共模信号的关键特性和共模扼流圈、 自耦变压器端接法主要用途,以及 为什么共模信号在无屏蔽对绞电缆线上会引起噪音发射 在介绍这些信号特点的同时,还介绍 了抑制一般噪音常用的方法 2 差模和共模信号2 差模和共模信号 我们研究简单的两线电缆,在它的终端接有负载阻抗每一线对地的电压用符号 V1 和 V2 来表示差模信号分量是 VDIFF,共模信号分量是 VCOM,电缆和地之间存在的寄生电容是 Cp 其电路如图 1 所示,其波形如图 2 所示 2．1 差模信号2．1 差模信号 纯差模信号是：V1=－V2 （1） 大小相等,相位差是 180° VDIFF=V1－V2 （2） 因为 V1 和 V2 对地是对称的,所以地线上没有电流流过。
所有的差模电流（IDIFF）全流 过负载在以电缆传输信号时,差模信号是作为携带信息“想要”的信号局域网（LAN）和 通信中应用的无线收发机的结构中安装的都是差模器件两个电压（V1＋V2）瞬时值之和总 是等于零 2．2 共模信号2．2 共模信号 纯共模信号是： V1=V2=VCOM （3） 大小相等,相位差为 0° V3=0 （4） 共模信号的电路如图 3 所示,其波形如图 4 所示 因为在负载两端没有电位差,所以没有电流流过负载 所有的共模电流都通过电缆和地之 间的寄生电容流向地线在以电缆传输信号时,因为共模信号不携带信息,所以它是“不想要” 的信号 两个电压瞬时值之和 （V1＋V2） 不等于零 相对于地而言,每一电缆上都有变化的电位差 这变化的电位差就会从电缆上发射电磁波 3 差模和共模信号及其在无屏蔽对绞线中的3 差模和共模信号及其在无屏蔽对绞线中的 EMCEMC 在对绞电缆线中的每一根导线是以双螺旋形结构相互缠绕着流过每根导线的电流所产 生的磁场受螺旋形的制约 流过对绞线中每一根导线的电流方向,决定每对导线发射噪音的程 度 在每对导线上流过差模和共模电流所引起的发射程度是不同的,差模电流引起的噪音发射 是较小的,所以噪音主要是由共模电流决定。
3．1 对绞线中的差模信号3．1 对绞线中的差模信号 对纯差模信号而言,它在每一根导线上的电流是以相反方向在一对导线上传送 如果这一 对导线是均匀的缠绕,这些相反的电流就会产生大小相等,反向极化的磁场,使它的输出互相 抵消在无屏蔽对绞线系统中的差模信号如图 5 所示 在无屏蔽对绞线中,不含噪音的差模信号不产生射频干扰 3．2 对绞线中的共模信号3．2 对绞线中的共模信号 共模电流 ICOM 在两根导线上以相同方向流动,并经过寄生电容 Cp 到地返回 在这种情况 下,电流产生大小相等极性相同的磁场,它们的输出不能相互抵消 如图 6 所示,共模电流在对 绞线的表面产生一个电磁场,它的作用正如天线一样 在无屏蔽对绞线中,共模信号产生射频干扰 3．3 电缆线上产生的共模、差模噪音及其 EMC3．3 电缆线上产生的共模、差模噪音及其 EMC 电子设备中电缆线上的噪音有从电源电缆和信号电缆上产生的辐射噪音和传导噪音两大 类这两大类中又分为共模噪音和差模噪音两种 差模传导噪音是电子设备内部噪音电压产生的与信号电流或电源电流相同路径的噪音电 流,如图 7 所示减小这种噪音的方法是在信号线和电源线上串联差模扼流圈、并联电容或用 电容和电感组成低通滤波器,来减小高频的噪音,如图 8 所示。
差模辐射噪音是图 7 电缆中的信号电流环路所产生的辐射这种噪音产生的电场强度与 电缆到观测点的距离成反比,与频率的平方成正比,与电流和电流环路的面积成正比因此,减小这种辐射的方法是在信号输入端加 LC 低通滤波器阻止噪音电流流进电缆;使用屏蔽电缆 或扁平电缆,在相邻的导线中传输回流电流和信号电流,使环路面积减小 共模传导噪音是在设备内噪音电压的驱动下,经过大地与设备之间的寄生电容,在大地与 电缆之间流动的噪音电流产生的,如图 9 所示 减小共模传导噪音的方法是在信号线或电源线 中串联共模扼流圈、在地与导线之间并联电容器、组成 LC 滤波器进行滤波,滤去共模传导噪 声其电路如图 10 所示共模扼流圈是将电源线的零线和火线（或回流线和信号线）同方向 绕在铁氧体磁芯上构成的,它对线间流动的差模信号电流和电源电流阻抗很小,而对两根导线 与地之间流过的共模电流阻抗则很大 共模辐射噪音是由于电缆端口上有共模电压,在其驱动下,从大地到电缆之间有共模电流 流动而产生的辐射的电场强度与电缆到观测点的距离成反比,（当电缆长度比电流的波长短 时）与频率和电缆的长度成正比减小这种辐射的方法有：通过路板上使用地线面来降 低地线阻抗,在电缆的端口处使用 LC 低通滤波器或共模扼流圈。
另外,尽量缩短电缆的长度和 使用屏蔽电缆也能减小辐射 在有些电路中也可接入图 11 所示的抗干扰变压器来防止差模和共模噪音 4 变压器与噪音传导4 变压器与噪音传导 理想变压器理论上是完美的电路元件,它能用完美的磁耦合在初级和次级绕组之间传送 电能理想变压器只能传送交变的差模电流它不能传送共模电流,因为共模电流在变压器绕 组两端的电位差为零,不能在变压器绕组上产生磁场 实际变压器初级和次级绕组之间有一个很小但不等于零的耦合电容 CWW,见图 12 这个电 容是绕组之间存在非电介质和物理间隙所产生的增加绕组之间的空隙和用低介电常数的材 料填满绕组之间的空间就能减小绕组之间电容的数值 电容 Cww 为共模电流提供一条穿过变压器的通道,其阻抗是由电容量的大小和信号频率 来决定的 5 共模扼流圈5 共模扼流圈 对于理想的单磁芯、 双绕组的共模扼流圈,将不考虑在实际扼流圈中或多或少存在的杂散 阻抗（Cww,DCR,Cp 等）的影响这样的假设是合理的,因为一个好的扼流圈设计,它的杂散阻 抗和电路的源阻抗、负载阻抗相比是可以忽略的 5．1 理想共模扼流圈对差模信号的效应5．1 理想共模扼流圈对差模信号的效应 差模电流以相反的方向流过共模扼流圈的绕组,建立大小相等,极性相反的磁场,它能使 输出相互抵消,见图 13。
这就使共模扼流圈对差模信号的阻抗为零差模信号能不受阻地通 过共模扼流圈 5．2 理想共模扼流圈对共模信号的效应5．2 理想共模扼流圈对共模信号的效应 共模电流以相同的方向流过共模扼流圈绕组的每一边,见图14,它建立大小相等相位相同 的相加磁场 这一结果就使共模扼流圈对共模信号呈现高阻抗,使通过共模扼流圈的共模电流 大大地减弱实际减弱量（或共模抑制量）取决于共模扼流圈阻抗和负载阻抗大小之比 6 有中心抽头的自耦变压器6 有中心抽头的自耦变压器 自耦变压器是以定向电流传递方式实现能量传输的 对于理想的自耦变压器,不考虑实际 或多或少存在的杂散阻抗（Cww,DCR,Cp 等）的影响这样的假设是合理的,因为一个好的自 耦变压器设计,它的杂散阻抗和电路的源阻抗、负载阻抗相比是可以忽略的 6．1 理想自耦变压器对差模信号的效应6．1 理想自耦变压器对差模信号的效应 从差模信号看,有中心抽头的自耦变压器是两个在相位上相同的对分绕组,见图 15这就 意味差模电流在其中所形成的磁场,会使其对差模电流呈现高阻抗 相当于对差模信号并联了 一个高阻值的阻抗,它对差模信号的大小没有影响 6．2 理想自耦变压器对共模信号的效应6．2 理想自耦变压器对共模信号的效应 从共模信号看,有中心抽头的自耦变压器是两个在相位上相反的对分绕组,见图 16。
这就 意味共模电流在其中会形成大小相等相位相反的磁场,这一磁场会使共模电流的输出互相抵 消对共模信号呈现零阻抗效应,使共模信号直接短路到地 7 减小电磁干扰的一些常用方法 7 减小电磁干扰的一些常用方法 通常都是在电路设计、印制板布线上想办法来减小电磁干扰或在机箱上增加屏蔽、采用 有中心线的共模扼流圈等方法来减小电磁干扰 7．1 屏蔽7．1 屏蔽 用金属材料将机箱内部产生的噪音封闭起来的方法称为屏蔽屏蔽对防止外部噪音进入 机箱也是同样有效的电场屏蔽和磁场屏蔽的方法是不同的 电场屏蔽是用导体将噪音源包围起来,然后接地,就能达到屏蔽的目的由于导体表面的 反射损耗很大,因此很薄的材料（铝箔、铜箔）也有很好的屏蔽效果另外,机箱上即使有缝 隙,也不会产生太大的影响 磁场屏蔽主要用来屏蔽低频磁场的干扰,这种干扰是由交流电流或直流电流产生的 例如, 感应炼钢炉中有数万安培的电流通过,在炉周围产生很强的磁场,这个强磁场会使控制系统中 的磁敏器件失灵最常见的磁敏器件是彩色 CRT 显示器,在磁场的作用下,显示器屏幕上的图 象颜色会失真,图象会产生抖动,导致显示质量严重降低,甚至无法使用 低频磁场往往随距离 的增加而衰减很快,因此在很多场合,将磁敏器件远离磁场源是减小磁场干扰的十分有效的措 施。
但当空间的限制而无法采取这个方法时,屏蔽也是一个十分有效的措施要注意的是,低频磁场屏蔽与射频磁场屏蔽是完全不同的,射频磁场的屏蔽使用导电率高的材料如铍铜复合 材料、银、锡或铝等材料,把它完全封闭起来,就可以了但这些材料对低频磁场没有任何屏 蔽作用只有高导磁率的铁磁合金才能屏蔽直流磁场或低频磁场 根据电磁屏蔽的基本原理,低频磁场由于其频率低,吸收损耗很小,趋肤效应很小,并且由 于其波阻抗很低,反射损耗也很小,因此单纯靠反射和吸收很难获得需要的屏蔽效果对这种 低频磁场,要通过使用高导磁率材料为磁场提供一条磁阻很低的旁路来实现屏蔽,这样空间的 磁场便会集中在屏蔽材料中,从而使磁敏器件免受磁场干扰 高导磁率材料在机械的冲击下会极大地损失磁性,导致屏蔽效能下降因此,屏蔽体在经 过机械加工（如折弯、焊接、敲击、钻孔等）后,必须经过热处理以恢复磁性热处理要在特 定条件下进行,一般要在干燥氢气炉中以一定的速率加热到 1177℃,保持 4 个小时,然后以一 定的速率降低到室温 在对拼连接处进行焊接时,要使用屏蔽材料母料做焊接填充料,这样可以保证焊缝处的高 导磁如果屏蔽效能要求较低,也可以采用铆接或点焊的方式固定,但要注意拼接处的屏蔽材 料要有一定的重叠,以保证磁路上较小的磁阻。
当需要屏蔽的磁场很强时,仅用单层屏蔽材料,达不到屏蔽要求 这时,一种方法是增加材 料的厚度但更有效的方法是使用组合屏蔽,将一个屏蔽体放在另一个屏蔽体内,它们之间留 有气隙气隙内可以填充任何非导磁材料（如铝）做支撑组合屏蔽的屏蔽效果比单个屏蔽 体高得多,因此组合屏蔽能够将磁场衰减到很低的程度 7．2 电路设计7．2 电路设计 由于时钟频率越高,高频能量的发射越强,因此在数字电路中不要使用过高的时钟频率 印制板上的总线、 较大的环路面积和较长的导线都是强辐射源,因此,除非必要,要尽量避免这 些情况的出现使用大规模集成电路能够大幅度减少印制板上的走线,从而减小辐射在选用 集成电路时,也有些问题需要注意 例如,高速肖特基电路由于脉冲上升时间很短,因此会在很 高的频率范围内产生发射在功能允许的条件下,尽量使用标准型电路电路设计时要最大限 度地保持数字线和信号线分离信号通道必须远离输入输出线以防止数字线上开关噪音辐射 到信号线上 7．3 印制板的设计7．3 印制板的设计 在印制板上合适的放置元器件与合理的安排印制板走线是很关键的 有些元器件,特别是 磁性元件（如滤波器）在。
