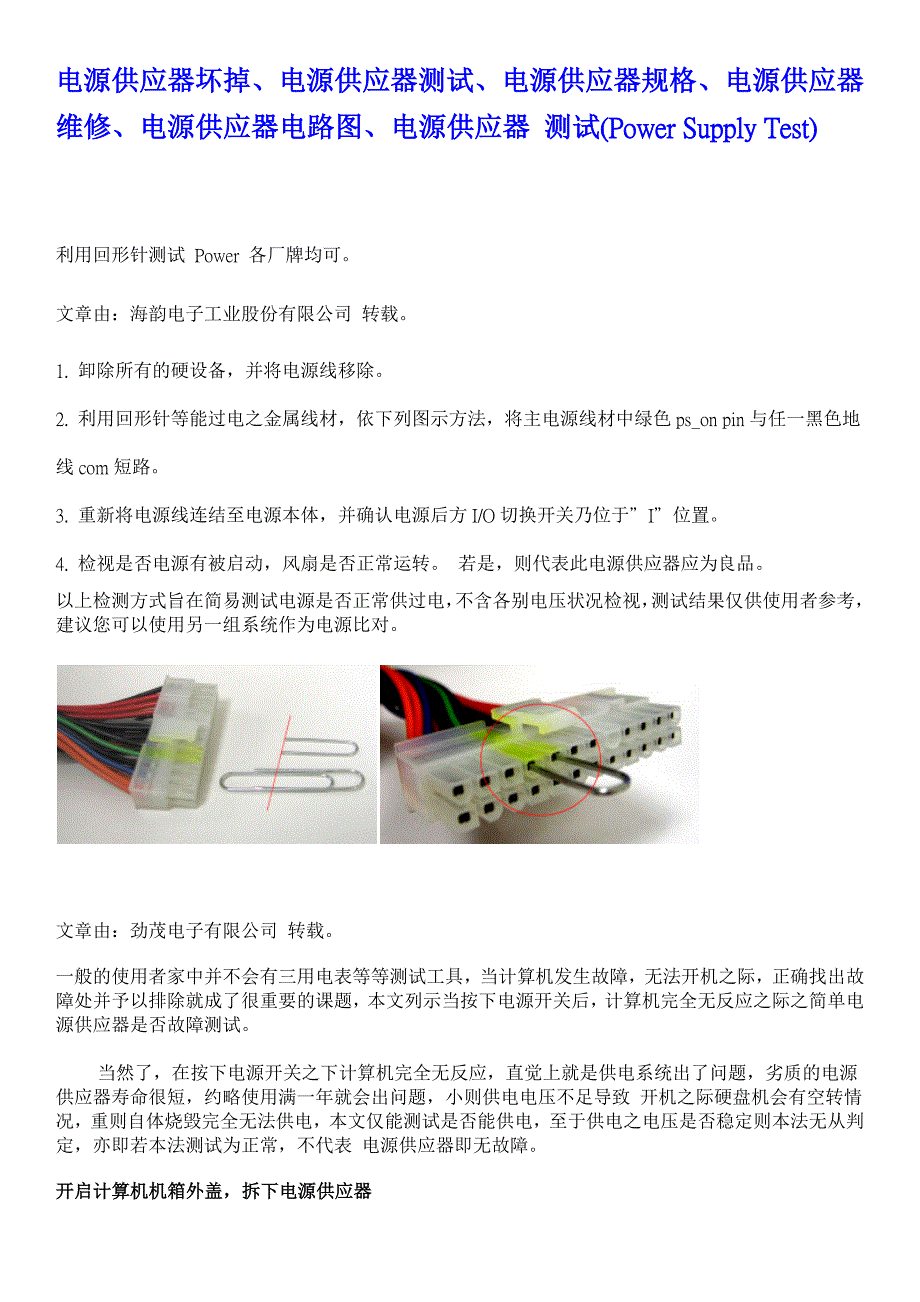

电源供应器坏掉、电源供应器测试、电源供应器规格、电源供应器维修、电源供应器电路图、电源供应器 测试(Power Supply Test)利用回形针测试 Power 各厂牌均可文章由：海韵电子工业股份有限公司 转载1. 卸除所有的硬设备，并将电源线移除2. 利用回形针等能过电之金属线材，依下列图示方法，将主电源线材中绿色 ps_on pin 与任一黑色地线 com 短路3. 重新将电源线连结至电源本体，并确认电源后方 I/O 切换开关乃位于”I”位置4. 检视是否电源有被启动，风扇是否正常运转 若是，则代表此电源供应器应为良品以上检测方式旨在简易测试电源是否正常供过电，不含各别电压状况检视，测试结果仅供使用者参考，建议您可以使用另一组系统作为电源比对文章由：劲茂电子有限公司 转载一般的使用者家中并不会有三用电表等等测试工具，当计算机发生故障，无法开机之际，正确找出故障处并予以排除就成了很重要的课题，本文列示当按下电源开关后，计算机完全无反应之际之简单电源供应器是否故障测试当然了，在按下电源开关之下计算机完全无反应，直觉上就是供电系统出了问题，劣质的电源供应器寿命很短，约略使用满一年就会出问题，小则供电电压不足导致 开机之际硬盘机会有空转情况，重则自体烧毁完全无法供电，本文仅能测试是否能供电，至于供电之电压是否稳定则本法无从判定，亦即若本法测试为正常，不代表 电源供应器即无故障。
开启计算机机箱外盖，拆下电源供应器电源供应器因计算机机箱之设计不同会有不同之安装方式，一般来说皆在机箱后上方，连接四颗螺丝锁在机箱背板上，您可使用螺丝起子先移除这四颗螺丝，并将所有连接于电源供应器之连接处卸下，将电源供应器拆下请注意在拆除电源供应器前先将连接于电源供应器之电线移除，避免致生意外确认电源供应器之开关已关闭请确认电源供应器之 I/O 开关已切换于 O 之位置，亦即代表关闭；避免稍候通电之际因突来高压导致意外准备一可导电之金属线，建议可以用回形针准备一回形针，将其取直并对折，主因为回形针容易取得，且施工简单，我们主要目的，将使用该回形针将电源供应器之断开点短路，令其启动将电源供应器供电开关短路找到连接主机版之主电源(24pin 或 20pin)将绿色线与任意一条黑色线短路，亦即将回形针之两头各插入绿色线与任意一条黑色线之插头内不一定各厂家都会用绿色线，你可以记住下列方式，扣环在上，左边数来第四洞；另外，其左右两旁应该都是黑线亦即扣环在上，左边数来第 3 与第 4 洞或第 4 与第 5 洞以回形针插入连接请注意勿错插入非上述提示之洞中，避免发生意外开启电源供应器开关，检视风扇是否正常转动完成上步骤后，请将电源供应器插上外接交流电电线，并将 I/O 开关位置切换到 I 之位置令电源供应器通电，此时若为正常之电源供应器其风扇应会转动，当然了，若是本身风扇已故障，你可另外将具有 4pin 插孔之外接风扇插于电源供应器之大 4pin 接头，检视风扇是否有转动。
若如此没有令电源供应器运作，则此电源供应器必已故障，请送修或更换那各组线路是输出哪些电压呢？1 橘色 3.3V 提供 +3.3V 电源 2 橘色 3.3V 提供 +3.3V 电源 3 黑色 地线 4 红色 5V 提供 +5V 电源 5 黑色 地线 6 红色 5V 提供 +5V 电源 7 黑色 地线 8 灰色 Power OK 电源正常工作 9 紫色 ＋5VSB 提供 +5V Stand by 电源，供电源启动电路用 10 黄色 12V 提供 +12V 电源 11 橘色 3.3V 提供 +3.3V 电源 12 蓝色 -12V 提供 -12V 电源 13 黑色 地线 14 绿色 PS-ON 电源启动信号，低电压- 电源开启，高电压- 电源关闭 15 黑色 地线 16 黑色 地线 17 黑色 地线 18 白色 -5V 提供 -5V 电源 19 红色 5V 提供 +5V 电源 20 红色 5V 提供 +5V 电源 ∴8← →14 对 接就可以让电源启动（example：拿把虎头钳、各接一边就可以让电源启动） 文章由：联强国际 转载一、主电源接脚数不同：符合 ATX12V 1.3 规范的电源供应器为 20PIN；而 ATX12V 2.0 规范的电源供应器为 24PIN。
ATX12V 1.3（ 20PIN ） ATX12V 2.0（ 24PIN ）二、产品主体的外部卷标：符合 ATX12V 1.3 规范的电源供应器只会标示一组 +12V 的规格；而 ATX12V 2.0 规范的电源供应器则会标示两组 +12V 的规格（+12V1 与 +12V2）ATX12V 1.3：只会标示一组 +12V 的规格 ATX12V 2.0：会标示一组 +12V1 与一组 +12V2（+12V2 的电源至少需 14A）三、是否提供支持 SATA 接口装置的电源：通常符合 ATX12V 2.0 规范的电源供应器都会提供至少一组支持 SATA 接口装置的电源接头；而 ATX12V 1.3 规范的电源供应器则多半不会提供此电源接头ATX12V 1.3（20PIN）：PIN 18 的脚位没有被定义ATX12V 2.0（24PIN）：PIN 20 的脚位没有被定义。
