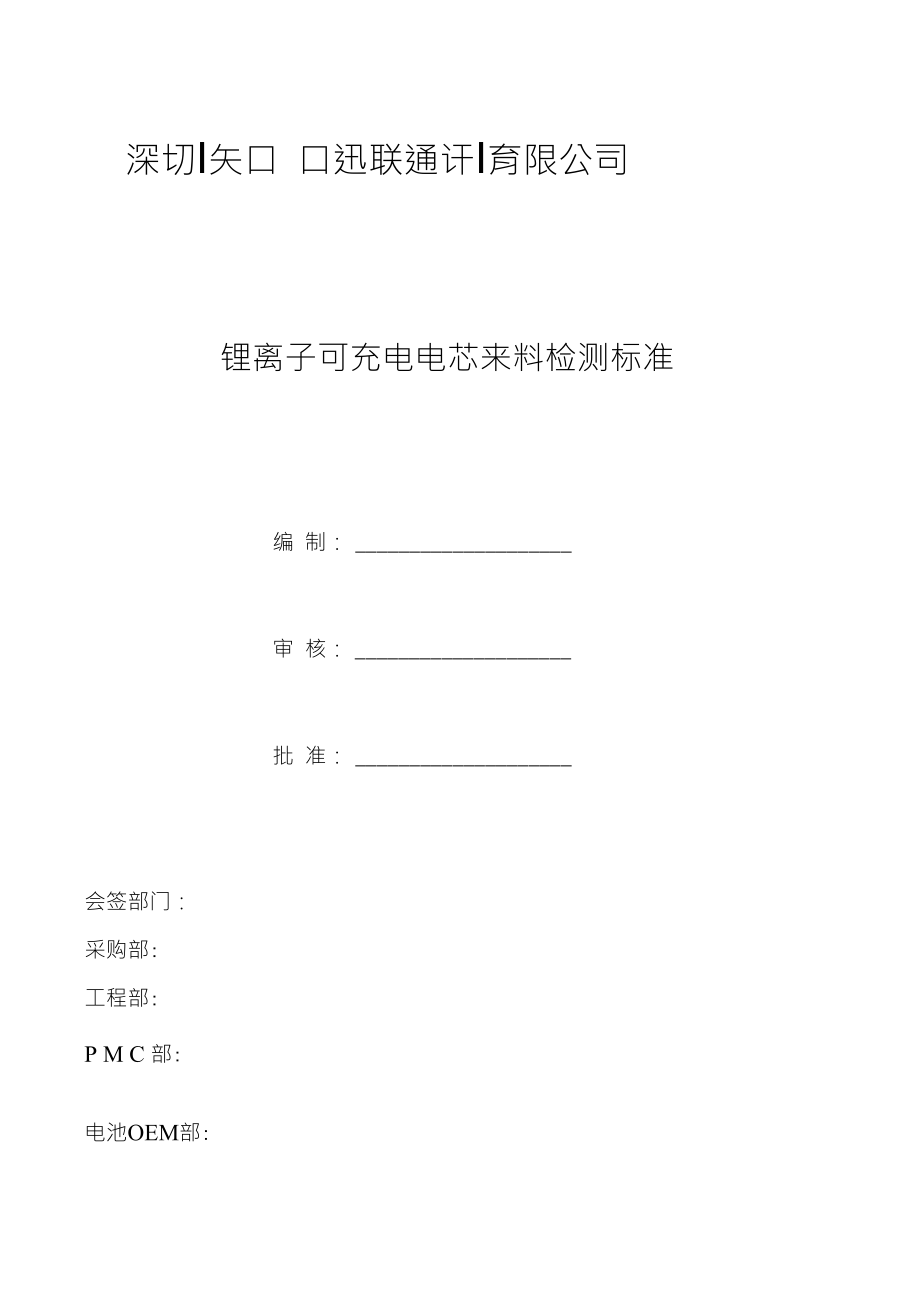

深切I矢口 口迅联通讦I育限公司锂离子可充电电芯来料检测标准编 制： 审 核： 批 准： 生效日期:2006年7月10日会签部门：采购部: 工程部:P M C 部:电池OEM部:电池品牌部:一、 范围本标准规定了锂电芯的定义、技术要求、测量检测方式及注意事项本标准适用于知 己迅联通讯有限公司，I QC对（锂离子）电芯来料的确认、检测、试验、分析评估 等二、 定义1. 检测环境：指在20±5°C,湿度65±5%RH,大气压力：86〜106Kpa2. 额定容量：以0. 2C5mA电流恒流放电至终止电压时的容量3. 终止电压：指电芯放电终止时的电压，定为2. 75Vo4. 标准充电：以0. 2C5mA电流恒流充电至4. 20V,然后转为恒压（4. 20V）充电至电流 小于0. 01C5mA时，停止充电5. 快速充电：以lGmA电流恒流充电至4. 20V,然后转为恒压（4. 20V）充电，直至电流 小于0. 01C5mA时停止充电6. 标准放电：以0. 2C5mA的电流恒流放电至单体电芯电压2. 75V7. 快速放电：以lCsmA电流恒流放电至单体电芯电压2. 75VO&品质部IQC对锂电芯来料分为A+级、A级、B级三个等级，根据不同要求进行检测。
三、 检验、试验项目1. 常规检验：指必须检验/试验以下项目①外观②尺寸③内阻/电压 ④容量2. 形式试验：①外观②尺寸③内阻/电压④容量⑤可焊性⑥高/低溫⑦振动 试验⑧跌落试验⑨荷电保持能力试验⑩循环寿命试验（11）可焊性3.四、 检验/试验方法及要求1. 外观光源：两支40W日光灯照射下距物体1.2-1.5米；目测距离：35 + 5CM ；目测时间： 5~10秒检验内容包括；包装、规格型号标识，电芯表面的磨花、划伤度，以及表 面脏污、凹凸坑点、鎳带焊点有无毛刺，正/负极点氧化发黑，有无破裂、变形、漏 液等2. 尺寸根据各供应商提供的尺寸规格书检验用数显卡尺、塞规或其他测量器具检测，检 测电芯的厚度、宽度、高度厚度上所允许偏差的尺寸：A+和 A 级：+0/-0. 3mm B 级：+0. 3/-0. 3mm宽度和高度按照+0/-0. 5mm3. 内阻/电压用万用表、电芯内阻测试仪或电芯自动检测设备测量测量电芯的内阻值和电压值 A+和A级要求内阻小于等于60mQ,特殊规格另议B级要求内阻小于等于80m Q ； 电压均为3. 75~3. 95V.产品生产之后要求供应商库存10天以上，方可给我司供货。
4. 容量用擎天或蓝奇公司生产的电芯检测设备检测主要分选电芯的放电容量，以及观察 电芯的充放电曲线4.1以快速充/放电的方式进行检测要求：根据电芯的等级，以双平台观察评估电 芯的容量具体如下：设定3.6V和2. 75V放电观察平台，同时设定2. 75V为放电终 止电压A+级3. 60V放电平台时间2 5 0分钟；2. 75V放电平台时间2 6 0分钟A级品3. 60V放电平台时间2 4 0分钟；2. 75V放电平台时间2 6 0分钟B级品3.60V放电平台时间2 3 6分钟2. 75V放电平台时间2 5 0分钟3. 2以标准充/放电的方式进行检测设定2. 75V为放电终止电压，标准放电时间须2 3 0 0分钟4. 3容量测试以上两项都须符合要求4. 高温试验试验前将电芯按快速充电方式充满电，然后把电池放在溫度55±2°C烘箱中，持续时 间2小时，然后按快速放电要求放电，放电时间不低于51分钟试验结束后，将电 池取出，在正常大气条件，20±5°C下搁置2小时，对电池进行外观检查应满足外 观要求5. 低温试验试验前将电芯按快速充电方式充满电试验溫度-20±2°C,持续2 + 0.5小时，然后 按标准放电要求放电，放电时间不少于3. 5小时。
试验结束后将电池取出，20±5°C 下搁置2小时，对电池进行外观检查应满足外观要求6. 振动试验在20±5°C,正常大气压力下，对电池进行外观目测检查，并按标准充电的要求对电 池进行充电试验条件：频率10~55Hz,位移振幅0.35mm, X、Y、Z每个方向扫频 循环次数为10次，扫频速率为每分钟一个倍频试验结束后将电池取出，20±5°C 下搁置2小时，对电池进行外观检查应符合外观要求试验前后内阻相差V4mQ, 电压 VO. 04Vo&自由跌落试验在20±5°C,正常大气压力下，对电池进行外观目测检查，并按标准充电的要求对电 池进行充电高度为100cm,试验台血厚度为20mm硬木板，X、Y、Z每个方向试验 次数6次试验结束后将电池取出，20±5°C下搁置2小时，对电池进行外观电性能 检查，应符合外观要求试验前后内阻相差V4mQ,电压相差V0. 04Vo9. 荷电保持能力在20±5°C下，按标准充电的要求对电池进行充电充电结束后放置2 8天，再按标 准放电的要求放电到终止电压放电时间应不低于4.25小时10. 循环寿命试验用二次电芯检测设备B S- 9 3 0 0检测，试验电芯循环充放电的过程中容量衰减 的情况。
要求以快速充放电的方式循环3 0 0次后放电时间不低于4 8分钟11. 可焊性用电芯点焊设备点焊电芯，试验、观察电芯的点焊部分是否牢固、点焊操作是否可 行要求电芯的点焊加工过程操作顺利，没有阻滞焊点拉力：钢壳不小于1. 2 K G,铝壳不小于1 . 0 KG五、补充：以上未尽事项，以行业标准为准深圳知己迅联通讯有限公司2006年7月10日。
