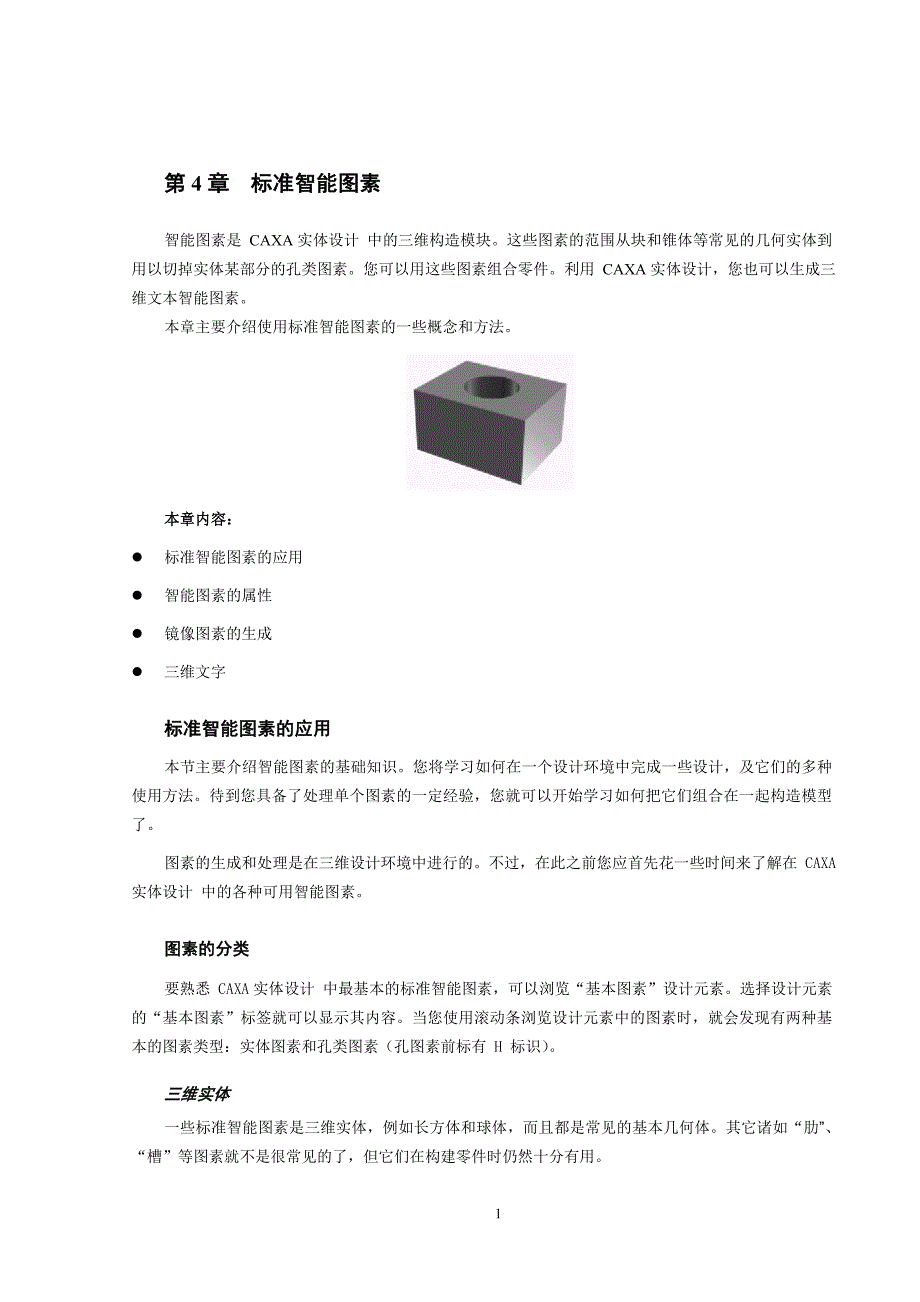

第4章 标准智能图素智能图素是 CAXA实体设计 中的三维构造模块这些图素的范围从块和锥体等常见的几何实体到用以切掉实体某部分的孔类图素您可以用这些图素组合零件利用 CAXA实体设计，您也可以生成三维文本智能图素本章主要介绍使用标准智能图素的一些概念和方法本章内容：l 标准智能图素的应用l 智能图素的属性l 镜像图素的生成l 三维文字标准智能图素的应用本节主要介绍智能图素的基础知识您将学习如何在一个设计环境中完成一些设计，及它们的多种使用方法待到您具备了处理单个图素的一定经验，您就可以开始学习如何把它们组合在一起构造模型了图素的生成和处理是在三维设计环境中进行的不过，在此之前您应首先花一些时间来了解在 CAXA实体设计 中的各种可用智能图素图素的分类要熟悉 CAXA实体设计 中最基本的标准智能图素，可以浏览“基本图素”设计元素选择设计元素的“基本图素”标签就可以显示其内容当您使用滚动条浏览设计元素中的图素时，就会发现有两种基本的图素类型：实体图素和孔类图素（孔图素前标有 H 标识）三维实体一些标准智能图素是三维实体，例如长方体和球体，而且都是常见的基本几何体其它诸如“肋”、“槽”等图素就不是很常见的了，但它们在构建零件时仍然十分有用。
孔类图素“基本图素”设计元素中还包括几个孔图素把这些孔图素拖放到实体零件上，可以切掉零件的某一部分实体材料例如，您可以使用“孔类长方体”图素在一堵实体墙上开凿一扇窗户在第七章中您将了解到更多的有关孔类图素应用的知识图素”设计元素中的部分三维实体和孔图素钣金类图素CAXA实体设计 设计元素中包含专门用于钣金件设计的标准智能图素，包括板类图素、弯曲块图素、弯曲图素、冲压模变形图素、冲压模图素工具类图素CAXA实体设计 的工具类图素包括多种具有广泛用途的标准智能图素，如紧固件、齿轮、轴承等自定义类图素如果设计元素中所有的标准智能图素都不能满足您的设计需要，您可以生成自定义智能图素这一制作过程包括先画一个二维剖面，然后把它成一个三维造型二维图素尽管 CAXA实体设计 主要应用于三维零件设计，您也可以生成二维剖面图素，如果设计需要，还可以再延展成三维造型注：孔图素能够切掉实体图素或零件的一部分曲面图素CAXA实体设计 还具有从已有图素或零件的选定面生成曲面图素的功能文本图素在设计环境中除了可以使用几何实体图素和孔类图素外，您还可以添加三维文字在 CAXA实体设计 中要生成三维文本，您可以从“文本”设计元素中选择一个文本图素拖放到设计环境中。
三维文本具有许多与 CAXA实体设计 中其他三维智能图素相同的特点详细内容请参阅本章末尾的“三维文本”注意：另外，生成文本时，您可以从“智能图素生成”工具条中选择“文本”工具，或者从“生成”菜单中选择“文本”选项，然后单击设计环境生成一个文本框在设计环境中生成图素在 CAXA实体设计 中，大部分零件设计都是从单个图素开始的，这个图素可采用 CAXA实体设计 中某个设计元素的标准智能图素，也可以是用户自定义的图素本章介绍采用设计元素中的标准图素 – 长方体 – 进行的设计在设计环境中生成一个长方体图素：1、 按照第三章“开始设计”部分所述，打开一个新的设计环境2、 显示设计环境栅格在设计环境背景中单击鼠标右键，从随之出现的弹出菜单中选择“显示”选项，然后在“显示”对话框内选择“栅格”选项，再按“确定”按钮3、 从“设置”菜单中选择“栅格”选项4、 在“栅格”对话框中，将“长度和宽度”直线分离值更改为“5”5、 显示“基本图素”设计元素中的内容6、 单击选中“长方体”图标，并从设计元素中把它拖放到设计环境上块图素定位锚CAXA实体设计 中的每一个图素或零件都有一个定位锚，它由一个绿点和两条绿色线段组成。
当一个图素被放进设计环境中而成为一个独立的零件时，定位锚位置就会显示一个图钉形标志定位锚表示一个图素或零件与另一个图素或零件相连接的位置例如，当把一个图素拖放到另一个图素上时，第二个图素的定位锚就落在了第一个图素的表面上以上述示例设计环境中的块图素为例，其定位锚的两条绿色线段参照三维球体坐标系来表示块的方向，如设计环境栅格所示这些线表示：s 块的上方：由较长的竖直绿线指示当把一个图素或零件第一次拖放到设计环境中时，CAXA实体设计会根据设计环境栅格显示的高度轴来对齐图素或零件“向上”的方向s 块的前方：由较短的水平绿线指示CAXA实体设计 会根据设计环境栅格长度轴来对齐对象的前后方向高度轴和长度轴是设计环境三维坐标系的两个尺寸如果从缺省角度观察设计环境（即未使用视向工具来旋转设计环境或未改变观察角度），高度轴是指向设计环境的正上方的因此，当把一个对象放入设计环境中时，它的正面是向上的可以通过移动或旋转定位锚来改变对象的朝向例如，如果要构造一座比萨斜塔的模型，就可以旋转其定位锚，使它相对于设计环境向一侧倾斜当把这一模型放入设计环境中时，它就有了合适的倾斜角度注意：重定位定位锚可以重定向某一对象。
新图素缺省尺寸的设定CAXA实体设计 图素设计元素中的标准智能图素都没有预先设定的尺寸当某一图素被放进设计环境时，CAXA实体设计 使用其智能尺寸设置技术来确定一个合适的尺寸尺寸”是指一个图素的特性长度，一般是它的最长一边的长度根据实际需要，也可以在将新的图素拖放进设计环境中以前就规定其缺省尺寸例如，某一零件的一部分需要 25cm 的长反方体和圆柱体，而另一部分则可能需要 75cm 的块改变新图素的缺省尺寸：1、 利用先前生成的设计环境，首先取消“显示”菜单中的“显示栅格”选项2、 从“设置”菜单中选择“缺省尺寸”选项3、 在“缺省尺寸”对话框的尺寸字段中输入“10”如果在这之后将一个块图素拖放入设计环境中，那么这个块的最长边尺寸将是 10 个单位当前设计环境中的度量单位显示在状态栏的右端可以通过“设置”菜单来改变度量单位：打开“设置”菜单栏，选择“单位”选项，从该下拉列表中选择其他单位4、 点击“确定”注意：这一技术适用于未预先设定尺寸的图素如果某一图素是按特定尺寸生成并保存在图素设计元素中的，那么当把其拖放到一个设计环境中时它将保持原尺寸智能尺寸设置CAXA实体设计 是智能化的设计工具，它能分辨出要放入设计环境的图素是否尺寸过大。
如果待放入的图素太大却试图放入设计环境中，CAXA实体设计 即启动“智能尺寸设置”功能，弹出一个对话框，可以通过此对话框缩小图素的尺寸，以适应设计环境的大小通过此对话框，也可以把缩小后的尺寸规定为放入的图素的缺省尺寸如果试图将一远小于设计环境缺省尺寸的图素放入设计环境，CAXA实体设计 仍然允许放入，但您将难以清楚地浏览新生成的图素这时可以使用“动态缩放”工具浏览、放大或删除图素，也可以调整图素的缺省尺寸，然后再将其拖放到设计环境中智能尺寸设置还具有帮助把孔类图素拖放到实体图素上的功能孔类图素总是将其尺寸自动调节到比待放入的实体图素小，这样可以避免孔图素“吞噬”实体图素智能图素的选定在移动某一图素、改变图素尺寸，或对其进行其它操作以前，您都需要先选定它选定一个图素就是将其激活，之后便可以对其进行操作了例如，要放大一个块图素的尺寸或改变其颜色，必须先选定它当某一图素或零件模型被放入设计环境时，CAXA实体设计 在合适的编辑状态上自动选定它单击该块一次，它变为深蓝色加亮显示，表示被选定在零件编辑状态要选定图素和其它设计环境元素时，选择“选择”工具，然后点击需要的选项一旦选择“选择”工具，每点击一次鼠标就选定某一对象或取消一次选定。
取消对块的选定：1、 如果“选择”工具没有被激活，就选取它2、 单击设计环境背景的任意空白处块上加亮显示的轮廓消失，表示不再是被选定状态3、 要重新选定块，就再次单击它块又被加亮显示根据 CAXA实体设计 当前的选定过滤设置，此时加亮显示的轮廓可能不同于先前显示的颜色在CAXA实体设计中，加亮显示的颜色是一种非常重要的可见信号，它可以显示当前图素或零件的编辑层零件、图素和表面的编辑如前面第三章所述，可以在三个不同的编辑状态修改某个零件或图素可以对零件设计的整体或对其中的某些图素或表面进行编辑现在我们来回顾以下这些使用“选择过滤器”的编辑状态：s 若要作为一个整体选择/编辑某个零件设计，就要确定“选择”工具条中“选择过滤器”下拉列表中的缺省设置为“任意”s 要编辑某个零件的几个智能图素，首先要从“选择”工具条的“选择过滤器”下拉列表中选择“智能图素”选项，激活后，就可以只在智能图素编辑状态选择/编辑图素了s 如果只需编辑一个表面，则应从“选择”工具条的“选择过滤器”下拉列表中选择“面”或“边”选项，激活后，就可以在设计环境中对图素或零件的某一个面或边单独进行编辑也可以通过把“选择过滤器”设定为“任意”来实现不同编辑状态的快速转换，用点击选择法、通过点击零件而进入所需要的编辑状态。
尤其当需要不断地在不同的编辑状态间进行转换时，这一方法十分有用只要相继两次至三次点击零件上的同一位置，就可以进入所需的编辑状态本章以下章节的内容描述了如何使用点击选择法选定编辑状态可以继续以块为例，首先要确保把“选择过滤器”设置为“任意”s 第一次点击零件，进入零件编辑状态，整个零件就会显示深蓝色加亮显示的轮廓在这个编辑状态上进行的任何操作都将作用于整个零件s 第二次点击零件，进入智能图素编辑状态，会显示黄颜色的智能图素包围盒和手柄在智能图素编辑状态，所进行的操作仅作用于所选定的图素要在同一编辑状态下选定另一个图素，只要点击它就可以了s 第三次点击零件，就进入表面编辑状态，光标在哪一个面或边上，该面或边就呈绿色加亮显示如果光标位于面的顶点或中心上，就会出现一个绿点要在表面编辑状态选定另一个面、边或者顶点，单击该面、边或顶点即可s 第四次点击零件，就又回到零件编辑状态上，重新开始点击选择法序列点击设计环境然后选定零件，即可随时返回零件编辑状态也可以随时利用“选择”工具条下拉列表中的选项来变换编辑状态当您将一个新的图素从设计元素中拖放到零件上时，带有光标的图标提示所选定的编辑状态注意：点击两次不同于双击。
