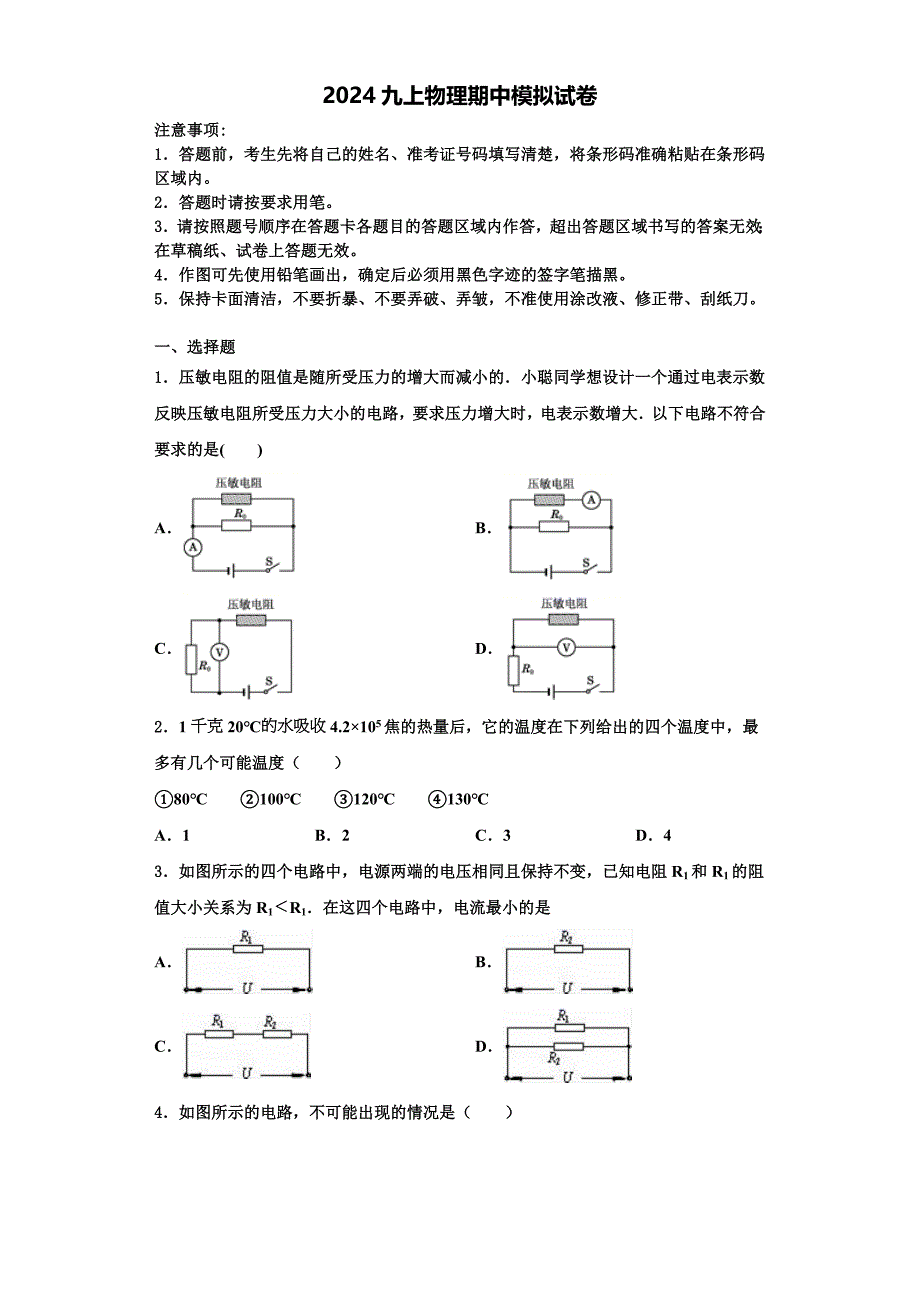

2024九上物理期中模拟试卷注意事项:1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内2．答题时请按要求用笔3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀一、选择题1．压敏电阻的阻值是随所受压力的增大而减小的．小聪同学想设计一个通过电表示数反映压敏电阻所受压力大小的电路，要求压力增大时，电表示数增大．以下电路不符合要求的是( )A． B．C． D．2．1千克20℃的水吸收4.2×105焦的热量后，它的温度在下列给出的四个温度中，最多有几个可能温度（ ）①80℃ ②100℃ ③120℃ ④130℃A．1 B．2 C．3 D．43．如图所示的四个电路中，电源两端的电压相同且保持不变，已知电阻R1和R1的阻值大小关系为R1＜R1．在这四个电路中，电流最小的是A． B．C． D．4．如图所示的电路，不可能出现的情况是（ ）A．灯亮，铃响 B．灯亮、铃不响 C．灯不亮、铃响 D．灯不亮、铃不响5．新交通法规定驾驶员不系安全带记3分，罚100元，汽车上设置了“安全带指示灯”是提醒驾驶员系好安全带，当安全带系好时，相当于闭合开关，指示灯不亮，安全带未系时，相当于断开开关，指示灯发光，下列图中符合上述要求的电路图是（ ）A． B． C． D．6．美丽的蓟州，山清水秀、景色怡人。
以下美景的形成，与“分子动理论”有关的是A．春天，槐花飘香 B．夏天，泛舟于桥 C．秋天，果实落地 D．冬天，满天飞雪7．下列说法错误的是（ ）A．将菜炒熟的过程中，分子热运动加剧，香味越来越浓B．将活塞迅速压下时，筒内空气的温度升高，硝化棉燃烧C．1kg的汽油在汽缸内燃烧放出的热量，就是汽油的热值D．由于砂石的比热容比海水的小，导致沙漠地区的昼夜温差比沿海地区的大8．家用电冰箱正常工作时的电流约是（ ）A．1mA B．1A C．10A D．1uA9．要想同时知道干路电流和各支路的电流，如图所示，各测量方式中不正确的是：（ ）A． B． C． D．10．如图所示的实物电路中，当开关闭合时，甲电流表的示数为0.5A，乙电流表的示数为0.2A，则下列判断正确的是（ ）A．通过灯L1的电流为0.5A B．通过灯L2的电流为0.7AC．通过灯L1的电流为0.3A D．通过灯L2的电流为0.3A11．如图所示，在探究“串联电路电压的关系”时，闭合开关S，电压表V1的示数为2.5V,V2的示数是1.5V，则电压表V3的示数是 A．1V B．1.5VC．2.5V D．4V12．小芳在科技馆用手触摸静电球时，头发丝一根根竖起，形成“怒发冲冠”的有趣现象，如图所示，竖起的头发丝所带电荷是 （ ）A．同种电荷 B．异种电荷C．正电荷 D．负电荷二、填空题13．如图所示是A、B两种燃料完全燃烧释放的热量Q与其质量m的关系图，从图中可看出A燃料的热值______(选填“大于”、“小于”或“等于”)B燃料的热值，完全燃烧0.2kg的焦炭，放出的热量是_______J。
焦炭的热值q=3.0×107J/kg)14．如图所示，升旗过程中，向下拉绳子，国旗向 ______ 运动，旗杆顶端的滑轮是 _____ 滑轮，升旗过程中所起的作用是 _____ 15．汽油机的一个工作循环由四个冲程组成，其中在做功冲程中燃气对活塞做功，实现了______能向______能的转化．16．我国成功发射了“神十”载人飞船．火箭的发动机选用液态氢作燃料，主要是因为氢具有较大的_____，在“神十”随火箭加速升空的过程中，燃料燃烧产生的内能转化为_____．三、实验题17．（8分）如图所示为活动卡上的几个实验 (1)图（a）所示实验过程是定量研究浸没在液体中的物体受到的浮力与______之间的关系，量筒中盛放的是水，物体受到的浮力可以用_______表示，V2-V1表示________2)如图（b）所示，在探究压力的作用效果与哪些因素有关时，将铅笔压在大拇指和食指之间，观察到手指肌肉下陷情况不同，这是在探究_______的关系3)小明和小红同学利用U形管压强计来探究液体内部压强与深度的关系，如图（c）所示小明在容器内装入水后，将U形管压强计的金属盒置于水中_______不同的深度处，（选填“相同”或“不同”），并观察比较U形管压强计两边液面的_______。
小红建议：还需要在其他液体中重复实验你认为小红所建议的实验步骤是_______需要的（选填“需要”或“无需”）4)图（d）所示实验中若玻璃管倾斜，管内水银柱的高度将______如果玻璃管内混有部分空气，管内水银柱的高度将___（选填“变大”、“变小”或“不变”）18．（8分）晓明利用阻值为的定值电阻和一块电流表测量位置电阻的阻值．他选择了满足这个实验要求的器材，并连接了实验电路，如图所示．他的实验步骤如下：（）闭合开关，读出电流表的示数为．（）断开开关，将__________，（选填“”、“”、“”）闭合开关，读出电流表的示数为．A．导线左端线头改接到左端B．导线右端线头该接到电流表负极C．导线左端线头改接到右端（）请用、和表示Rx，__________．19．（8分）在串联电路中，流入第一个灯泡的电流用IA表示，流出第二个灯泡的电流用IB表示．请自选实验器材证明：在串联电路中，IB等于IA．（1）画出实验电路图；___________（2）写出实验步骤；___________（3）画出实验数据记录表格．_____四、作图题20．（8分）根据如图所示实物图，画出它的电路图．（_______）21．（8分）在虚线框内画出如图所示的实物电路的电路图______．五、计算题22．（10分）热敏电阻在生活中的应用非常广泛．某热敏电阻R1正常工作的电压范围是2V~4V，其阻值与温度的对应关系如表所示，若将该热敏电阻R1与阻值为5Ω的定值电阻R2串联接入电源电压恒为6V的测试电路中，如图所示，求：（1）当环境温度为30°C时，测试电路中的电流是多少？（2）该测试电路能测量的温度范围是多少？（3）为了使该测试电路能在-30℃~10℃的环境下正常工作，可以通过改变R2的阻值来实现，则R2的取值范围是多少？温度/℃5030100-10-20-30电阻R1/Ω2.55101520253023．（12分）如图所示，电源电压U＝8V保持不变，小灯泡正常发光时其两端的电压为3V，R1和R2为定值电阻，R2＝5Ω．当S2闭合，S1、S3断开时，小灯泡恰好正常发光．求解下列问题：（1）此时电流表的示数是多少？（2）当S2断开，S1、S3闭合时，电流表示数为2A，R1的阻值是多少？参考答案一、选择题1、D【解析】A．由电路图可知，压敏电阻与定值电阻R0并联，电流表测干路电流．当压力增大时，压敏电阻阻值减小，并联电路总电阻减小，根据可知，电源电压一定，干路电流增大，电流表示数增大，故A符合要求．B．压敏电阻与定值电阻R0并联，电流表测通过压敏电阻的电流．当压力增大时，压敏电阻阻值减小，根据可知，电流变大，即电流表示数增大，故B符合要求．C．压敏电阻与定值电阻R0串联，电压表测R0两端的电压．当压力增大时，压敏电阻阻值减小，根据串联分压原理，压敏电阻两端电压减小，所以定值电阻两端的电压增大，电压表示数增大，故C符合要求．D．压敏电阻与定值电阻R0串联，电压表测压敏电阻两端的电压．当压力增大时，压敏电阻阻值减小，根据串联分压原理，压敏电阻两端电压减小，电压表示数减小，故D不符合要求．【点睛】认清电路连接方式以及电表的作用是解答的关键．2、C【解析】由吸热公式Q吸=cm△t得：△t===100∵水沸腾时达到沸点，继续吸热但温度不变∴水吸收热量从20升高，温度达到沸点后，不再升高，∵水表面的气压不知道，水的沸点不定，∴水的末温可能是80、100、120，故选C。
3、C【解析】根据和电阻串联、并联的规律分析，电阻串联时，相当于增加了导体长度，电阻变大，并联时相当于增加了横截面积，电阻变小详解】因串联电路电阻越串越大、大于任何一个分电阻，电阻越并越小、小于任何一个分电阻，所以两电阻串联时电阻最大；根据可知，电压不变时，串联时电路中的电流最小故选：C点睛】电阻并联时，相当于加大了导体的横截面积，所以电阻是减小的，而电阻串联时，相当于增加了导体的长度，电阻是增大的，利用此特点可快速判断选项的正误4、B【解析】如图，当两开关都断开时，电路不通，灯不亮、铃不响，故D可能出现；当S１闭合S2断开时，灯与电铃串联，灯亮，铃响，故A可能出现；当S１、S2都闭合时，灯被短路，铃响，灯不亮，故C可能出现；而B的说法，灯亮时，电路中有电流，铃一定响，故B不可能出现，符合题意．选B．5、A【解析】试题分析：根据题意知，指示灯与S并联，但电路不会出现短路，即电路中必须串联一个保护电阻；结合选项可知A符合题意，BCD不符合；故应选A．【考点定位】电路的设计与判断6、A【解析】A、春天槐花飘香是槐花的香味在空气中发生扩散现象，说明分子在不停地做无规则运动，故A正确；B、夏天泛舟于桥，是舟在做机械运动，不是分子的运动，故B错误；C、秋天，果实落地，是果实在做机械运动，不是分子的运动，故C错误；D、冬天满天飞雪，是雪花在做机械运动，不是分子的运动，故D错误；故选：A。
7、C【解析】A．分子不停地做无规则的运动，运动到空气中被人们闻到了香味，温度越高，分子运动越快，所以香味散发得快故A正确，不合题意；B．活塞迅速向下压时，活塞压缩气体做功，空气内能增加，温度升高，达到棉花的燃点，棉花就会燃烧故B正确，不合题意；C．.汽油的热值是1kg汽油完全燃烧时放出的热量故C错误，符合题意；D．沿海地区，水多；内陆地区水少、沙石多因为水的比热容较大，白天，相同质量的水和沙石比较，吸收相同的热量，水的温度升高的慢；夜晚，放出相同的热量，水的温度降低的慢，使得沿海地区昼夜的温差小故D正确，不合题意8、B【解析】家用冰箱的功率一般在200W左右，因为P=UI，所以比较接近1A=103mA=106uA故选B9、D【解析】根据并联电路的电流特点，干路电流等于各支路电流的和，即，所以如果要得出两支路与干路的电流值的话，三个电流中任意测出两个即可，第三个可以根据关系式求出．A、B两图分别测出一个支路电流和干路电流，另一支路电流求差可得；C图测出了两个支路的电流，干路电流求和可得；D图本身电流设计是不正确的，当开关断开时，电流表A2测得干路电流，但开关闭合后，电路会出现短路，是不允许的，当然更得不到两个支路的电流，符合题意．选D．10、C【解析】由电路图可知，两灯泡并联，电流表甲测干路电流，电流表乙测L2支路的电流，则干路电流I＝0.5A,通过L2的电流I2＝0.2A，故BD错误；因并联电路中干路电流等于各支路电流之和，所以,通过L1的电流：I1＝I−I2＝0.5A−0.2A＝0.3A，故A错误，C正确．故选C.点睛：由电路图可知，两灯泡并联，电流表甲测干。
