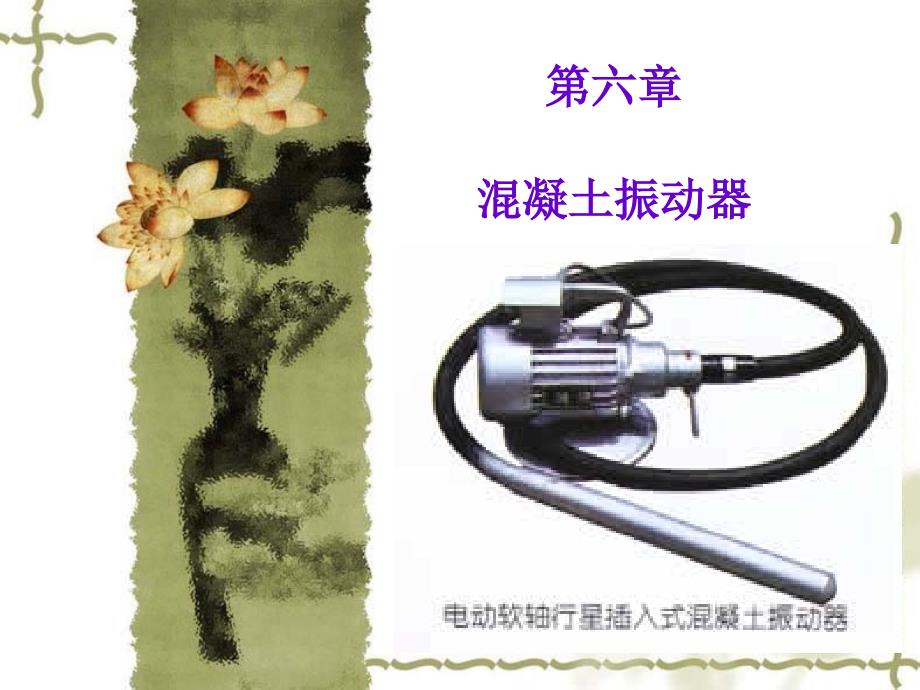

单击此处编辑母版标题样式单击此处编辑母版副标题样式*1第六章 混凝土振动器6.1 概述v机械密实混凝土方法挤压法振动法离心法碾压法v振动密实原理：使混凝土呈现“重质液体状态”v相关因素：振动机械参数振动机械结构和工作方式混凝土性质振动密实机械v内部振动器v附着振动器v表面振动器v振动台内部振动器分类行星式软轴式电机内装式电动液压偏心式气动内燃机驱动方式动力设备与工作部分之间的传动形式振动棒激振原理的不同低频振动器(50)中频振动器高频振动器(200Hz)按频率振动棒工作原理v行星插入式振动棒直径影响生产率振动频率：125HZ串激电动机驱动H = n0 / 60偏心式行星式电动软轴行星插入式振动器 组成： 振动棒 软轴 防逆装置 电机图63 行星式振动器构造1棒头；2滚道；3振动棒壳体；4转轴 ；5油封；6油封座；7垫圈； 8轴承； 9软轴接头；10软轴；11软管接头；12锥管；13软管；14连接头；15圆型插头 组成：振动棒 、 软轴 、 防逆装置 、 电机电动软轴行星插入式振动器软 轴v一定挠曲v螺旋方向必须是使其最外层缠绕钢丝拧紧v防逆转安全装置书中表6-1技术参数电机内装插入式振动器v电机与振动子直接连接并旋转v振动棒高频振动优点：v激振力大 生产率高 重量轻 适应大骨料、低流态砼电机内装插入式振动器利用变频机组供电：42V、150200Hz的低压变频电流1电源接头；2电机定子；3电机转子；4棒壳；5轴承；6偏心轴P电动机电极对数f电动机供电频率v适用于面积大、布筋复杂的薄壁构件v分为：电动式、电磁式和气动式附着振动器附着式振动器表面振动器。
