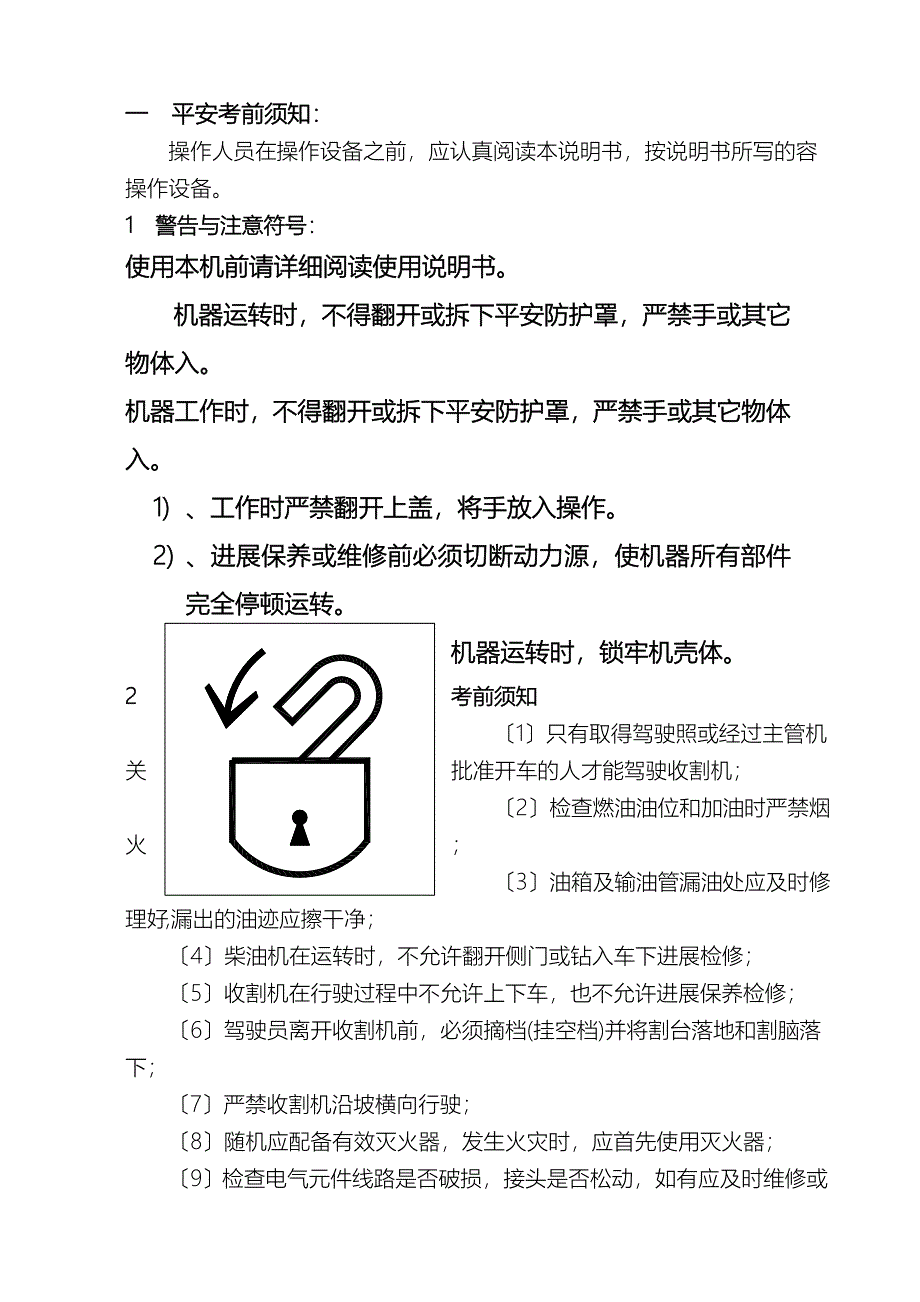

一 平安考前须知：操作人员在操作设备之前，应认真阅读本说明书，按说明书所写的容操作设备1 警告与注意符号：使用本机前请详细阅读使用说明书机器运转时，不得翻开或拆下平安防护罩，严禁手或其它物体入机器工作时，不得翻开或拆下平安防护罩，严禁手或其它物体入1) 、工作时严禁翻开上盖，将手放入操作2) 、进展保养或维修前必须切断动力源，使机器所有部件完全停顿运转机器运转时，锁牢机壳体2 考前须知〔1〕只有取得驾驶照或经过主管机关批准开车的人才能驾驶收割机；〔2〕检查燃油油位和加油时严禁烟火；〔3〕油箱及输油管漏油处应及时修理好,漏出的油迹应擦干净；〔4〕柴油机在运转时，不允许翻开侧门或钻入车下进展检修；〔5〕收割机在行驶过程中不允许上下车，也不允许进展保养检修；〔6〕驾驶员离开收割机前，必须摘档(挂空档)并将割台落地和割脑落下； 〔7〕严禁收割机沿坡横向行驶；〔8〕随机应配备有效灭火器，发生火灾时，应首先使用灭火器；〔9〕检查电气元件线路是否破损，接头是否松动，如有应及时维修或更换，以免发生短路，造成火灾；〔10〕及时去除发动机，排气管和各转动部件上的草屑灰尘等杂物；〔11〕 装卸蓄电池，必须按正确的装卸顺序进展操作，安装时先装正极后装负极，拆下时先拆负极后拆正极，更换蓄电池防止蓄电池液溅到身上，如不小心溅到身上，请立即用清水清洗；〔12〕 加注冷却水时，待散热器冷却水冷却前方可进展，当散热器过热时翻开水箱盖以防喷出热水烫伤。
〔13〕换刀片时不要用手摸刀片的刀刃，以免伤手〔14〕检查完毕后请清点工具，不要遗忘在机器里，以免造成机器损坏和人身伤害〔15〕在用卡车运输装卸时，必须要有足够的长度和宽度，具有防滑动功能的跳板；放置要平行和平稳，固定好两跳板之间的距离，装卸时必须有助手在旁观察机器上下车情况，确保平安;机器在跳板上，不能使用左右转向，如发现机器在跳板上有偏斜，应开下机器,对正后重新装卸二 公司概况:三佳农机装备位于省临海市东塍工业园区，建筑面积9万多平方米，各类生产设备30多台套，在职员工135人，其中：具有高级职称的4人，中级职称的17人公司建立了产品试验、检测中心，有较先进的测试设备和完善的产品质量检测手段目前公司建有四座厂房，一期工程投资1亿多元，主要生产销售农业机械及园艺机具，也是国生产整杆式甘蔗联合收割机的专业生产企业，年产值4.2亿随着第一台由三佳公司自主研发生产的履带式甘蔗联合收割机下地，通过专家考评和用户测评，并获得多项专利技术，通过这些技术可以解决甘蔗机械收获化，并产生了巨大的社会效益产品销往**、、、等国地区以及东南亚各国、巴西等国际市场公司对产品的技术、质量非常重视，近年来坚持与农业部农机研究所等国外高等院所及专家学者合作开展整杆式收获技术研究，培养技术力量。
三 收割机简介4ZL-1型整杆式甘蔗联合收割机采用机械传动履带式驱动装置，液压助力转向和液压悬挂升降系统适合平地或丘陵地带作业该机作业可完成自动扶起倒伏甘蔗、切梢、砍蔗、输送、剥叶、断尾、堆放等功能，具有整机体型小，重量轻，转弯半径小，通过适应性强的特点1 技术规格参数表一工程 机型4ZL-1整机外型尺寸〔长×宽×高〕〔毫米〕9400×1600×2780附加堆放甘蔗装置3200×1350×500整机自重量〔千克〕4800配套发动机〔柴油机〕型号CZ4108KW66.2转速/分2300每小时油耗〔/亩〕6-8升齿轮箱型号YZ28-A履带规格〔宽×节距×节数〕350×90×54平均接地压力〔千帕〕30离地间隙(毫米)300收割速度(公里/小时)0.86 1.51 2.44 / 0.69行驶速度(公里/小时)2.78 4.87 7.88 / 2.25爬坡度≦20°作业坡度≦10°割刀片离地间隙(0~10毫米)手调升降每小时收割量(吨/小时)8-12/小时纯工作生产(亩/小时)1-1.52 作业性能 表二工程单位性能参数作业前进速度m/s≥0.2喂入量Kg/s≥1.5切割高度合格率%≥90根破头率%≤5未剥剩率%≤5合格率%≥92损失率割台损失率%≤2割茬损失率%≤2蔗稍损失率%≤2总损失率%≤5蔗茎合格率%≥90纯工作小时生产率h㎡/h≥0.043 行驶速度〔km/小时〕 表三 速度 挡位 慢速快速作业档次ⅠⅡⅢ倒ⅠⅡⅢ倒各挡位作业速度Km0.861.512.440.692.784.877.882.25四 收割机的使用1 收割机的燃油、润滑油和冷却水〔1〕柴油 柴油机使用的燃料应符合国际标准GB 252-2000规定的轻柴油，按表4-1选用。
表4-1 柴油机用燃油气温柴油牌号〔GB 252-87〕20℃以上10号轻柴油4℃以上0号轻柴油〔2〕柴油机润滑系统及液压系统用机油 柴油机润滑系统及液压系统用机油按表4-2选用表4-2 柴油机润滑系统及液压系统用油油料名称选用标准与牌号使用时间机油GB 11122-97规定的30号冬季用机油GB 11122-97规定的40号夏季用〔3〕行走使用机油 收割机行走使用机油按表4-3选用表4-3 收割机行走使用油油料名称选用标准与牌号使用时间机油GB 485-84规定的 HQB-10冬季用机油GB 485-84规定的 HQB-10夏季用〔4〕齿轮油 收割机变速箱用 HL-30 ,标准为SY1103-77 ,夏季用油收割机变速箱用 HL-20 ,标准为SY1103-77 ,冬季用油〔5〕润滑脂 收割机用润滑脂按表4-4 选用表4-4 收割机用润滑脂牌号选用标准使用部位ZN-4GB 492-77发动机、皮带紧轮和轴承处ZG-4GB 491-77其他部位〔6〕冷却水柴油机的冷却水应使用清洁的软水(烧开的水、经过沉淀的雨水、雪水、河水)，如果有硬水(井水)必须经过软化处理前方可使用。
2 收割机的驾驶方法使用收割机必须熟悉各局部操纵机构和仪表的位置及作用，认真慎重地驾驶，以防意外事故的发生，4ZL-1型甘蔗收割机的操纵机构及控制仪表如图4-1所示：图4-1 驾驶室平面图〔1〕驾驶前准备工作1、启动发动机前要检查油路系统是否漏油，机油量是否充足，机油是否清洁，如缺乏按机油标尺定量来加机油； 2、冷却水是否充足，不充足加满冷却水； 3、检查柴油是否满足，如不满足要加足柴油〔2〕发动机启动前检查 1、检查行走变速箱的主变速杆是否在空档位置； 2、检查工作离合器是否在别离位置〔3〕启动发动机 1、合上电源总开关 2、插入启动钥匙到1档，指示灯亮，翻开启动开关钥匙启动发动机，发动机启动后，应立即放开起动开关，将起动开关转向充电位置，检查发动机是否有异常的声音，排气管排出的废气的颜色 3、发动机启动后不得立即开动收割机，要使转速逐渐增加到中档油门的位置，热车怠速2-3分钟，并检查柴油机运转情况，到油温到达45℃以上，冷却水温度到达50℃以上，机油压力为168～245 KPa时才能各操作手柄动 4、运转中充电发电机必须向蓄电池充电，电流表指针指向“+〞〔4〕起步、转向和停车 1、发动机启动后，应先将割脑收割器向上升高到一定高度，再提升割台到一定高度，把甘蔗边放工作台翻转到后机身上即可行驶。
2、收割机起步时，应将离合器踏板迅速踩到底，将主、副变速杆挂上所需档位，加大油门，平稳缓慢地松放离合器踏板，使收割机平稳地起步，一定要注意不能猛抬离合器踏板，以免造成冲击而损坏零件 3、转向时,需拉动液压操纵手柄，左操纵手柄向后拉，先脱开花键半轴上的转向牙嵌齿轮切断动力，可实现向左大半径转弯，继续拉动操纵手柄，并拉到底制动蹄与制动器起作用将左花键半轴制动，收割机就向左急转弯；同理，将右边操纵手柄向后拉可实现向右大半径转弯，左右操纵手柄同时向后拉到底可实现制动，本机最好不要进展急转弯 4、停车前将发动机怠速2-3分钟，先放下割台使仿型轮着地，拉动熄火线即停车,停车后应将开关旋至“0”位〔5〕收割甘蔗时各工作手柄的操作方法 1、当收割机开到田块上，先看地垄的高度和行距之间的宽度是否与本机的参数相近本机使用行距为100cm,地垄高度为0~25cm 2、下地收割时使两割盘中心对准地垄，拉动割台升降阀手柄将割台的仿型轮放置地面，手动调节仿型轮上的手柄，使刀片入土1-2cm或离地面1~2cm为适宜 3、松掉工作离合器操纵手柄合上离合器，使拨蔗辊、割台刀盘、输送轮、剥叶器等旋转起来 4、推动扶直装置控制阀手柄，使扶直装置旋转起来。
5、拉动后面边放工作台液压操纵手柄，放下甘蔗边放工作台，并调整好后挡板 6、踏下行走离合器踏板，将上下档手柄放入低档、主变速杆操作手柄放入Ⅰ档，缓慢松开踏板，开场收割甘蔗，如收割完一垄后需打转向或移动到下一行收割时，使割台也升到适宜的高度，拉开工作离合器手柄，使其停顿旋转，收起边放工作台，就可以移动到下一行进展收割五 收割机的构造及功能4ZL-1型整杆式甘蔗收割机由底盘总成、割台总成、通道总成、平台框架、打捆架总成、驾驶室总成、操作系统、覆盖件总成、液压系统和电气系统十大局部组成，如图5-1所示：图5.1 4ZL-1整杆式甘蔗收割机㈠、底盘总成1、发动机总成本机采用的柴油机是中国－拖柴油机股份生产的CZ4108直喷式柴油机该柴油机的功能是提供整机行走和液压系统的动力其具体的性能、构造、操作和维护保养请参阅该厂说明书发动机是整机的心脏，用户在使用过程中一定要认真阅读随机附上的"发动机使用说明书"，严格按照"发动机使用说明书"进展使用和调整发动机水箱上安装了双层防尘装置，用户应经常清理外表的灰尘和杂物，以免水箱中的冷却水沸腾启动发动机必须严格按照操作要领进展操作：⑴.各防护罩未安装时不允许启动发动机，启动发动机后不允许掀开或取下防护罩。
⑵.发动机启动前应向周围人示意保证平安⑶.发动机启动前工作离合器必须放在“离〞的位置，底盘变速杆在“空档〞位置⑷.坐在驾驶台上启动发动机2、变速箱总成⑴.变速箱的构造、使用和维护保养请参阅该厂说明书⑵.变速箱的功能如下：变扭变速：在柴油机转速不变的情况下，通过变换档位，使传动力的速比改变，从而改变收割机的驱动力矩和行驶速度实现前进、倒退和空档：通过排档可使收割机前进、倒退行驶和空档，可为收割机顺利启动创造条件，并能在柴油机不能熄火的情况下使收割机停顿3、行走机构总成收割机的行走机构总成由驱动轮、支重轮合件、托带轮合件、紧轮合件、机架焊接件和橡胶履带等组成,如图5-2所示：图5-2行走机构总成图①底盘焊接总成 紧轮组合 防脱杆焊合 支重轮组合 ⑤托轮组合 左支梁组合 右支梁组合 螺。
