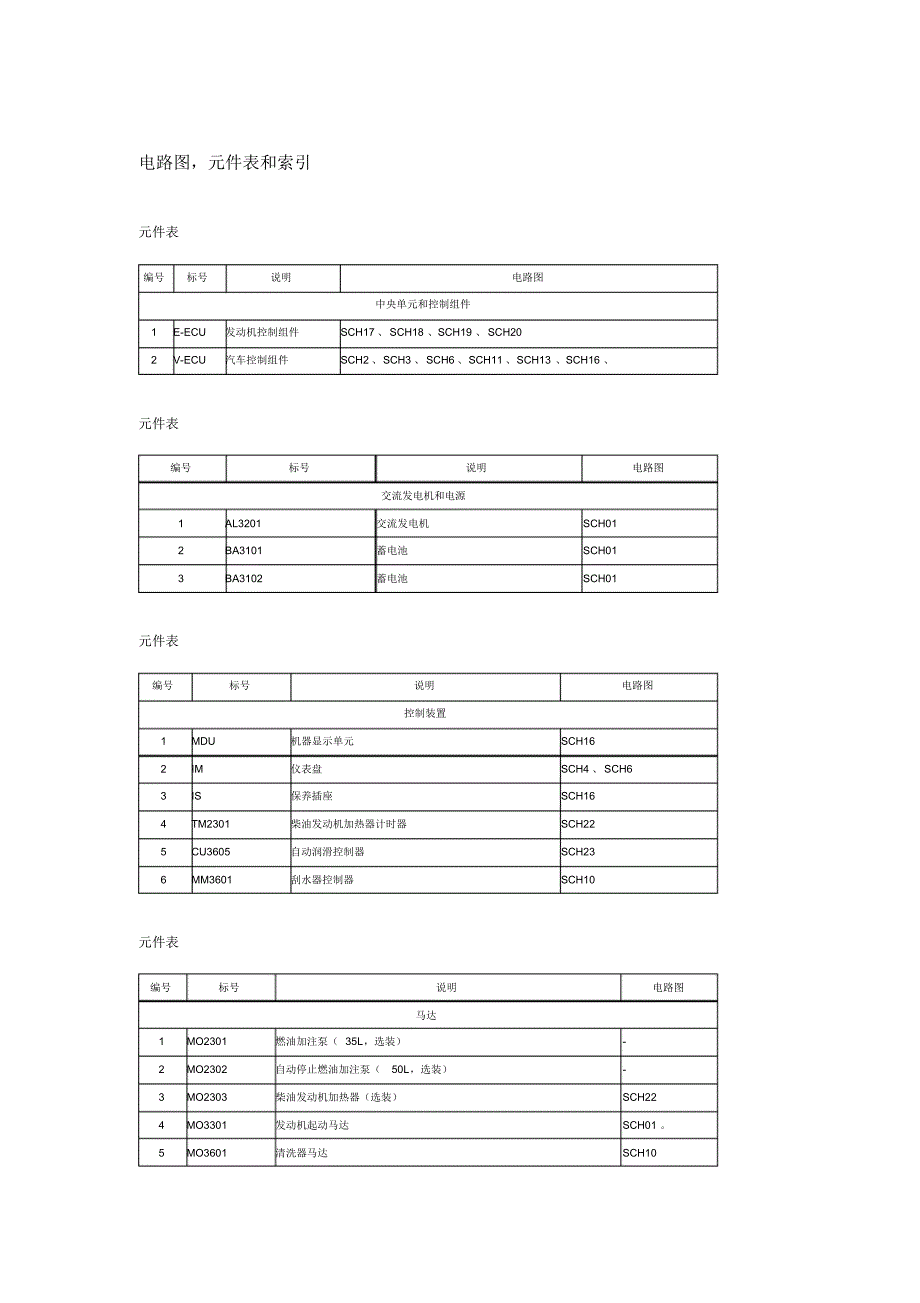

电路图，元件表和索引 元件表 编号标号说明电路图 中央单元和控制组件 1 E-ECU 发动机控制组件SCH17 、SCH18 、SCH19 、SCH20 2 V-ECU 汽车控制组件SCH2 、SCH3 、SCH6 、SCH11 、SCH13 、SCH16 、 元件表 编号标号说明电路图 交流发电机和电源 1 AL3201 交流发电机SCH01 2 BA3101 蓄电池SCH01 3 BA3102 蓄电池SCH01 元件表 编号标号说明电路图 控制装置 1 MDU 机器显示单元SCH16 2 IM 仪表盘SCH4 、SCH6 3 IS 保养插座SCH16 4 TM2301 柴油发动机加热器计时器SCH22 5 CU3605 自动润滑控制器SCH23 6 MM3601 刮水器控制器SCH10 元件表 编号标号说明电路图 马达 1 MO2301 燃油加注泵（ 35L，选装）- 2 MO2302 自动停止燃油加注泵（50L，选装）- 3 MO2303 柴油发动机加热器（选装）SCH22 4 MO3301 发动机起动马达SCH01 5 MO3601 清洗器马达SCH10 编号标号说明电路图 马达 6 MO3602 刮水器马达（上部）SCH10 7 MO3603 刮水器（下部）SCH10 8 MO3901 空气悬浮压缩器（选装）SCH9 9 MO8701 空调马达- 10 MO8702 空调压缩机SCH15 元件表 编号标记标号电路图 保险丝 1 FU1 供给仪表盘SCH07 2 FU2 前大灯馈电SCH04 3 FU3 工作灯馈电SCH05 4 FU4 刮水器与清洗器馈电SCH10 5 FU5 - - 6 FU6 点烟器馈电SCH09 7 FU7 馈电喇叭SCH09 8 FU8 馈电空调SCH14 9 FU9 附加工作灯馈电SCH08 10 FU10 附加工作灯馈电SCH08 11 FU11 旋转闪光警告灯馈电（选装）SCH08 12 FU12 供给安全电磁阀SCH12 13 FU13 自动/手动开关馈电SCH11 14 FU14 MDU 馈电SCH16 15 FU15 E-ECU 馈电SCH02 16 FU16 起动开关馈电SCH01 17 FU17 驾驶室灯馈电CH08 18 FU18 卡带播放机与收音机馈电SCH09 19 FU19 附加加热器馈电SCH14 20 FU20 电源插座馈电SCH08 21 FU21 燃油加注泵馈电- 22 FU22 - - 23 FU23 - - 24 FU24 紧急发动机速度控制与停止开关馈电SCH02 25 FU25 V-ECU 馈电SCH06 26 FU26 空气悬浮座椅及座椅加热器馈电SCH09 27 FU27 破碎锤 /增压器 /液压剪选择开关SCH12 、SCH13 编号标记标号电路图 保险丝 28 FU28 快速安装旋转器开关馈电SCH13 29 FU29 行走警报开关馈电SCH08 30 FU30 自动润滑馈电SCH23 31 FU50 慢熔断保险丝40A SCH01 32 FU51 慢熔断保险丝40A SCH01 33 FU52 慢熔断保险丝80A SCH01 34 FU53 慢熔断保险丝80A SCH01 35 FU54 慢熔断保险丝140A SCH20 元件表 编号标记标号电路图 电磁阀 1 MA2301 喷射器 1 SCH19 2 MA2302 喷射器 2 SCH19 3 MA2303 喷射器 3 SCH19 4 MA2304 喷射器 4 SCH19 5 MA2305 喷射器 5 SCH19 6 MA2306 喷射器 6 SCH19 7 MA9101 油流控制比例阀（选装）SCH11 8 MA9102 动力变档比例阀SCH11 9 MA9103 行走马达SCH12 10 MA9104 破碎锤（选装）SCH12 11 MA9105 大臂合流关闭SCH12 12 MA9106 小臂合流关闭SCH12 13 MA9107 动力增强器SCH12 14 MA9108 液压安全SCH12 15 MA9109 快速安装（选装）SCH13 16 MA9110 左旋转器（选装）SCH13 17 MA9111 右旋转器（选装）SCH13 18 MA9116 1/2 泵选择（选装）SCH13 19 MA9117 破碎锤选择SCH12 20 MA9118 液压剪选择SCH12 21 MA9119 朝内翻转（选转）SCH21 22 MA9120 大臂浮动（选装）SCH21 元件表 编号标记标号电路图 传感器 1 - - - 2 SE2203 发动机机油压力SCH17 3 SE2206 发动机机油低压力（Volvo CE Korea沃尔沃韩国）SCH07 4 - - - 5 SE2303 燃油液位SCH07 6 SE2306 发动机燃油温度SCH17 7 SE2501 发动机空气温度SCH18 8 SE2502 发动机空气压力SCH18 9 SE2503 周围空气压力SCH14 10 SE2504 再循环空气温度SCH14 11 SE2507 发动机增压空气温度SCH17 12 SE2508 发动机增压空气压力SCH17 13 SE2601 冷却液温度（ Volvo CE Korea沃尔沃韩国）SCH07 14 SE2603 发动机冷却液液位SCH18 15 SE2606 发动机冷却液温度SCH17 16 SE2701 发动机曲轴速度SCH18 17 SE2703 发动机凸轮轴速度SCH18 18 SE3602 上刮水器限制开关SCH10 19 SE3603 下限制开关刮水器SCH10 20 SE8501 机械性安全杆SCH12 21 SE9101 附属装置导向压力SCH13 22 SE9102 破碎锤导向压力（选装）SCH11 23 SE9103 行走导向压力SCH13 24 - - - 25 SE9106 安全压力 -旋转器SCH13 26 SE9107 超载压力SCH07 27 SE9109 接收器干燥器压力SCH15 28 SE9110 运行警报器压力SCH08 29 SE9111 大臂浮动压力SCH21 元件表 编号标记标号电路图 灯光 1 LA3501 头灯 -左侧SCH04 2 LA3502 头灯 -右侧SCH04 3 LA3503 工作灯开关 -大臂SCH04 编号标记标号电路图 灯光 4 LA3504 工作灯开关 -大臂SCH04 5 LA3505 配重灯（选装）SCH08 6 LA3506 驾驶室后灯（选装）SCH08 7 LA3507 驾驶室前灯（选装）-附加工作灯SCH08 8 LA3508 驾驶室前灯（选装）-附加工作灯SCH08 9 LA3509 驾驶室灯SCH08 10 LA3601 旋转闪光警告灯SCH08 元件表 编号标记标号电路图 控制灯 1 LC2201 发动机机油压力警告指示灯-仪表- 2 LC2301 座椅加热开关（选装）SCH05 3 LC2302 燃油加热器指示灯（选装）-仪表- 4 LC2501 空气滤清器堵塞警告指示灯-仪表SCH6 5 LC2502 空气预热指示器 -仪表SCH6 6 LC2601 冷却液温度警告指示器-仪表SCH6 7 LC2602 散热器冷却液液位警告指示器-仪表SCH6 8 LC3201 蓄电池充电警告指示灯-仪表- 9 LC3502 额外工作灯开关（选装）SCH05 10 LC3503 驾驶室灯开关SCH05 11 LC3504 工作灯开关SCH04 12 LC3601 清洗器开关SCH10 13 LC3602 刮水器开关（上部）SCH10 14 LC3603 刮水器开关（下部）SCH10 15 LC3801 中央警告灯1-仪表SCH01 16 LC3802 中央警告灯2-仪表SCH01 17 LC3803 超载警告开关（选装）SCH05 18 LC3811 ILL 1 - 仪表SCH04 19 LC3812 ILL 2 - 仪表SCH04 20 LC3815 旋转式警告灯开关（选装）SCH05 21 LC3901 蜂鸣器停机与确认开关（选装）SCH04 22 LC3903 自动怠速选择开关SCH04 23 LC3904 卡带播放静音开关（选装）SCH05 24 - - - 25 LC8102 行走报警器开关（选装）SCH05 编号标记标号电路图 控制灯 26 LC8701 燃油加热器指示灯-仪表- 27 LC9101 增压器 /破碎锤 /液压剪开关SCH04 28 LC9102 动力最大模式开关SCH04 29 LC9107 动力增强指示灯 -仪表- 30 LC9104 快速安装开关1（选装）SCH04 31 LC9105 快速安装开关2（选装）SCH05 32 LC9106 行走速度选择开关SCH04 33 LC9110 破碎锤操作 -仪表- 34 LC9111 液压剪操作 -仪表- 35 LC9112 大臂浮动操作 -仪表SCH21 36 LC9201 快速安装装置灯（选装）-仪表- 37 LC9401 超载警告指示器（选装）- 38 LC9911 自动润滑指示灯（选装）-仪表- 元件表 编号标记标号电路图 开关 1 SW2302 燃油加注泵起动（选装）- 2 SW2303 燃油加注泵停止（选装）- 3 SW2701 发动机速度控制SCH03 4 SW2702 动力最大模式选择SCH03 5 SW2703 自动怠速SCH03 6 SW2704 紧急发动机速度控制与停机SCH02 7 SW2705 超载警告（选装）SCH07 8 SW2706 自动 /手动SCH11 9 SW3101 主开关SCH01 10 SW3301 开始SCH01 11 SW3501 工作灯SCH04 12 SW3502 附加工作灯（选装）SCH08 13 SW3503 驾驶室灯SCH08 14 SW3601 清洗器SCH10 15 SW3602 刮水器（上部）SCH10 16 SW3603 刮水器（下部）SCH10 17 SW3604 蜂鸣器停机与确认（选装）SCH07 18 SW3606 左侧喇叭SCH09 19 SW3607 右侧喇叭SCH09 编号标记标号电路图 开关 20 SW3801 行走报警器（选装）SCH08 21 SW3802 旋转闪光警告灯（选装）SCH08 22 SW3901 静音（选装）SCH09 23 SW8501 座椅加热（选装）SCH09 24 SW9101 油流控制（选装）SCH11 25 SW9103 行走速度选择SCH12 26 SW9104 快速安装1 （选装）SCH13 27 SW9105 快速安装2 （选装）SCH13 28 SW9107 增强器 /破碎锤 /液压剪选择SCH12 29 SW9108 增压器 /破碎锤SCH12 30 SW9109 左旋转器（选装）SCH13 31 SW9110 右旋转器（选装）SCH13 32 SW9112 双泵选择（选装）SCH13 33 SW9115 朝内翻转（选转）SCH21 34 SW9116 大臂浮动（选装）SCH21 元件表 编号标记标号电路图 继电器 1 RE2501 预热器SCH20 2 RE3101 蓄电池SCH01 3 RE3301 安全装置SCH01 4 RE3501 灯SCH04 5 RE3502 附加工作灯SCH08 6 RE3604 喇叭SCH09 7 RE3605 刮水器SCH10 8 RE3701 EMS 电源SCH02 9 RE3702 EMS 数据记录SCH02 10 RE8701 空调及柴油加热器SCH15 11 RE9102 行走SCH12 12 RE9103 行走速度选择SCH12 13 RE9104 快速安装1 （选装）SCH13 14 RE9105 快速安装2 （选装）SCH13 15 RE9106 安全（选转器）SCH13 元件表 编号标记标号电路图 声音信号 1 SA3601 警告蜂鸣器SCH07 2 S。
