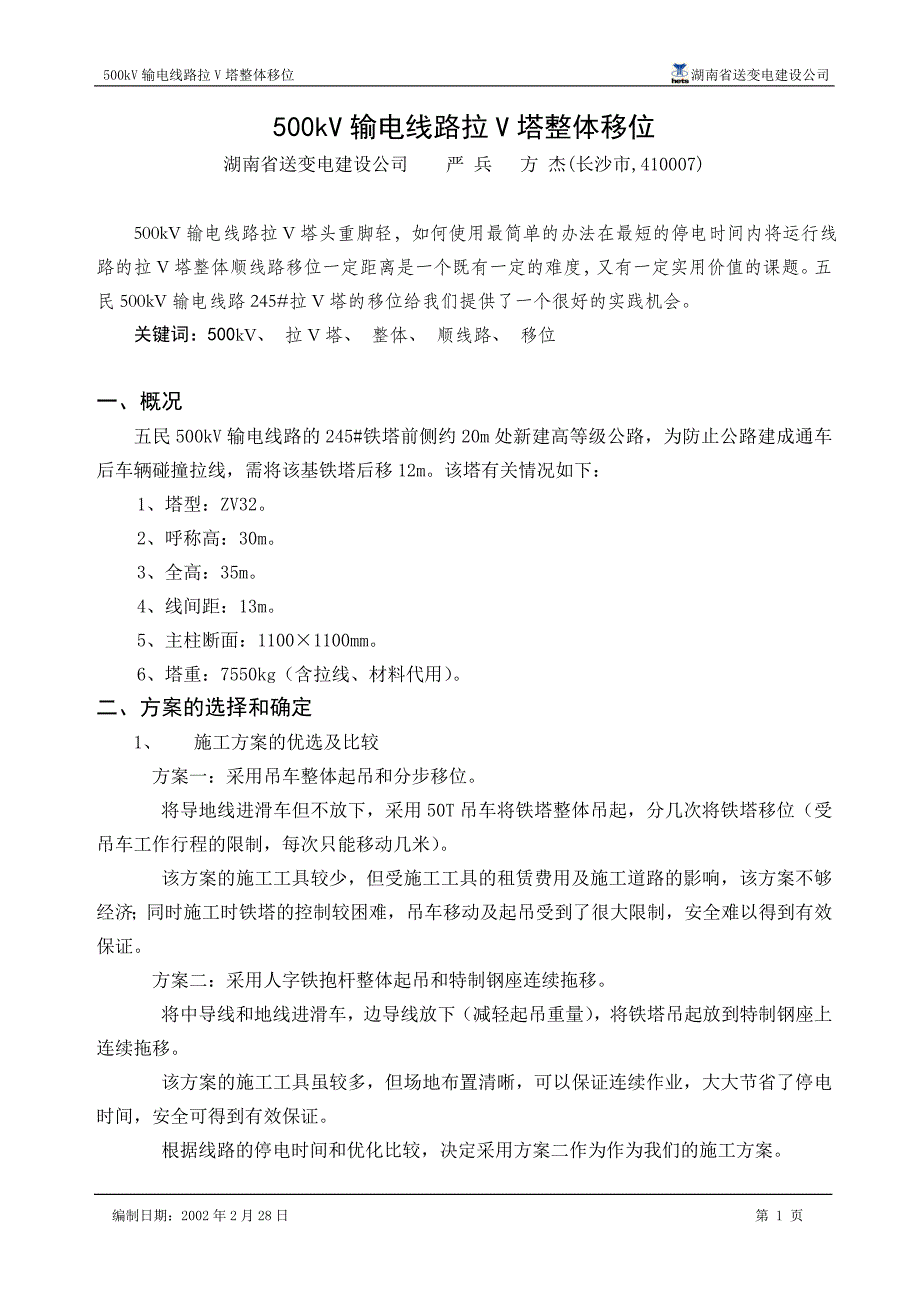

500kV输电线路拉V塔整体移位 湖南省送变电建设公司 500kV输电线路拉V塔整体移位湖南省送变电建设公司 严 兵 方 杰(长沙市,410007) 500kV输电线路拉V塔头重脚轻，如何使用最简单的办法在最短的停电时间内将运行线路的拉V塔整体顺线路移位一定距离是一个既有一定的难度，又有一定实用价值的课题五民500kV输电线路245#拉V塔的移位给我们提供了一个很好的实践机会 关键词：500kV、 拉V塔、 整体、 顺线路、 移位 一、概况五民500kV输电线路的245#铁塔前侧约20m处新建高等级公路，为防止公路建成通车后车辆碰撞拉线，需将该基铁塔后移12m该塔有关情况如下： 1、塔型：ZV322、呼称高：30m3、全高：35m4、线间距：13m5、主柱断面：1100×1100mm6、塔重：7550kg（含拉线、材料代用）二、方案的选择和确定1、 施工方案的优选及比较方案一：采用吊车整体起吊和分步移位将导地线进滑车但不放下，采用50T吊车将铁塔整体吊起，分几次将铁塔移位（受吊车工作行程的限制，每次只能移动几米）。
该方案的施工工具较少，但受施工工具的租赁费用及施工道路的影响，该方案不够经济；同时施工时铁塔的控制较困难，吊车移动及起吊受到了很大限制，安全难以得到有效保证方案二：采用人字铁抱杆整体起吊和特制钢座连续拖移将中导线和地线进滑车，边导线放下（减轻起吊重量），将铁塔吊起放到特制钢座上连续拖移该方案的施工工具虽较多，但场地布置清晰，可以保证连续作业，大大节省了停电时间，安全可得到有效保证根据线路的停电时间和优化比较，决定采用方案二作为作为我们的施工方案2、 受力计算根据现场的实际情况和有关设计参数计算出的受力情况如下：抱杆总下压力：193.8kN单根抱杆下压力：99.2kN抱杆反方向临时拉线受力：28.8kN铁塔临时拉线受力（单根最大）：8.2kN铁塔移动摩擦力：52kN塔身风压：18kN三、施工程序1、 前期准备施工前组织有关人员对现场进行了2次踏勘,编制了详细的技术措施和安全措施,组织了安全技术交底,进行了事故预想分析2、提塔⑴、 将中导线和地线进滑车，将边导线放至离地一定高度,以减轻抱杆的起吊重量⑵、 将二四五号铁塔前后的第1、第2个间隔棒拆除，以利滑车的顺利移动⑶、 在拉V塔离地约0.6m处用木块将两主柱间的空隙塞满，用Φ15.5×3m钢丝绳和30kN链条葫芦将两主柱锁紧在一起，以免起吊时主柱变形。
⑷、 铁塔上设置4根Φ12.5×70m（横线路方向，其中2根是为防止放下的边导线碍临时拉线而作过渡用）和4根Φ12.5×80m（顺线路方向）临时拉线，临时拉线对地夹角必须小于30°，顺线路方向的4根临时拉线固定在绞接点处的横担下平面主材上，横线路方向的2根临时拉线固定在∠250上⑸、 用□550×9m人字抱杆将铁塔提起约0.2m，使塔脚脱离基础球面钢板，此时人字抱杆倾斜须小于5°（抱杆脚中心与铁塔中心的水平距离不得大于0.8m）⑹、 调整铁塔临时拉线和抱杆临时拉线，在塔脚设置4根Φ12.5×1m钢丝绳（用30 kN链条葫芦控制）调整塔脚位置，将铁塔放至专用底座上（专用底座应先放在基础边）⑺、 专用底座上设置球面钢板，用于支撑铁塔；为减小拖塔时的摩擦力，专用底座下设置3块-8×700普通钢板（长1.3m，钢板上须涂机油），专用底座移动路线的地面应平整（地表以下约0.4m的虚土清除），专用底座示意图见图23、拖塔⑴、利用牵引系统将铁塔顺线路方向整体拖移，利用铁塔上的6根临时拉线随时调整铁塔倾斜⑵、正侧面设专人用经纬仪监视铁塔倾斜，塔头倾斜不允许超过1.0m⑶、铁塔每移动1.0m，须利用链条葫芦和临时拉线将铁塔调正，待安全负责人确认各部位无问题后方可继续拖塔。
⑷、为防止铁塔移动后五轮滑车仍在原位置不动，可先在五轮滑车系一根Φ16×70m白棕绳，届时拉动白棕绳即可⑸、拖塔时设专人监视主柱主材有无变形，专用钢板有无变形，土层有无下沉等现象；发现异常情况应立即停止牵引，待处理后再继续牵引4、铁塔复位、附件安装、清理现场⑴、用□550×9m人字铁抱杆塔将铁塔提起至球面钢板边⑵、调整抱杆、铁塔的临时拉线，利用塔脚设置的4根Φ12.5×1m钢丝绳（用30kN链条葫芦控制）调整塔脚位置，将铁塔就位⑶、将正式拉线做好⑷、将导、地线安装好⑸、将间隔棒按新的次档距安装好⑹、将工机具和剩余的材料撤离现场⑺、恢复塔基原来的自然地貌四、安全注意事项1、基础洞挖好后过夜需用彩条布遮盖，防止雨水渗入塌方2、风力大于5级禁止拖塔3、防止高空掉物伤人3、 高空作业人员必须双保险4、 所有的承力工具需做拉力试验，合格后方可使用5、 所有的桩锚、连接点均需经安全负责人检查合格后方可提踏和拖塔6、 严格控制铁塔倾斜，防止铁塔倾覆7、 抱杆应配底座防沉8、 铁塔移动过程中应随时检查专用底座有无变形，土层有无下沉等现象五、质量注意事项1、测量需用正倒镜复核，确保主柱基础、拉盘位置准确无误。
2、严格控制砂、石、水、水泥等原材料质量3、按规范要求定期浇水养生4、钢丝绳与塔材接触处需包垫软物，防止塔材损伤和钢丝绳受剪切5、随时调整铁塔临时拉线，防止塔头扭曲6、导线与金属工具接触处需包胶管，防止导线磨损7、导线如与地面接触需垫木头或设支撑滑车六、总结1、 做得好的方面参与施工的所有人员均高度重视此项工作，先后组织了2次踏勘，施工技术人员与班组人员一道反复讨论施工方案，做了各种事故预想分析，将技术措施修改了6次，现场施工时严格按技术措施施工，运行设备未受任何损伤，仅用6天时间就圆满完成了任务2、 做得欠佳的方面由于受地形的限制，拖塔的两牵引地锚未对称布置，导致铁塔移位时未按预定轨道前进，延缓了施工进度3、 可以改进的方面可将铁塔主柱补强，利用一个主柱将另一个主柱提起至专用底座再整体移位二○○二年二月二十八日编制日期：2002年2月28日 第 6 页 。
