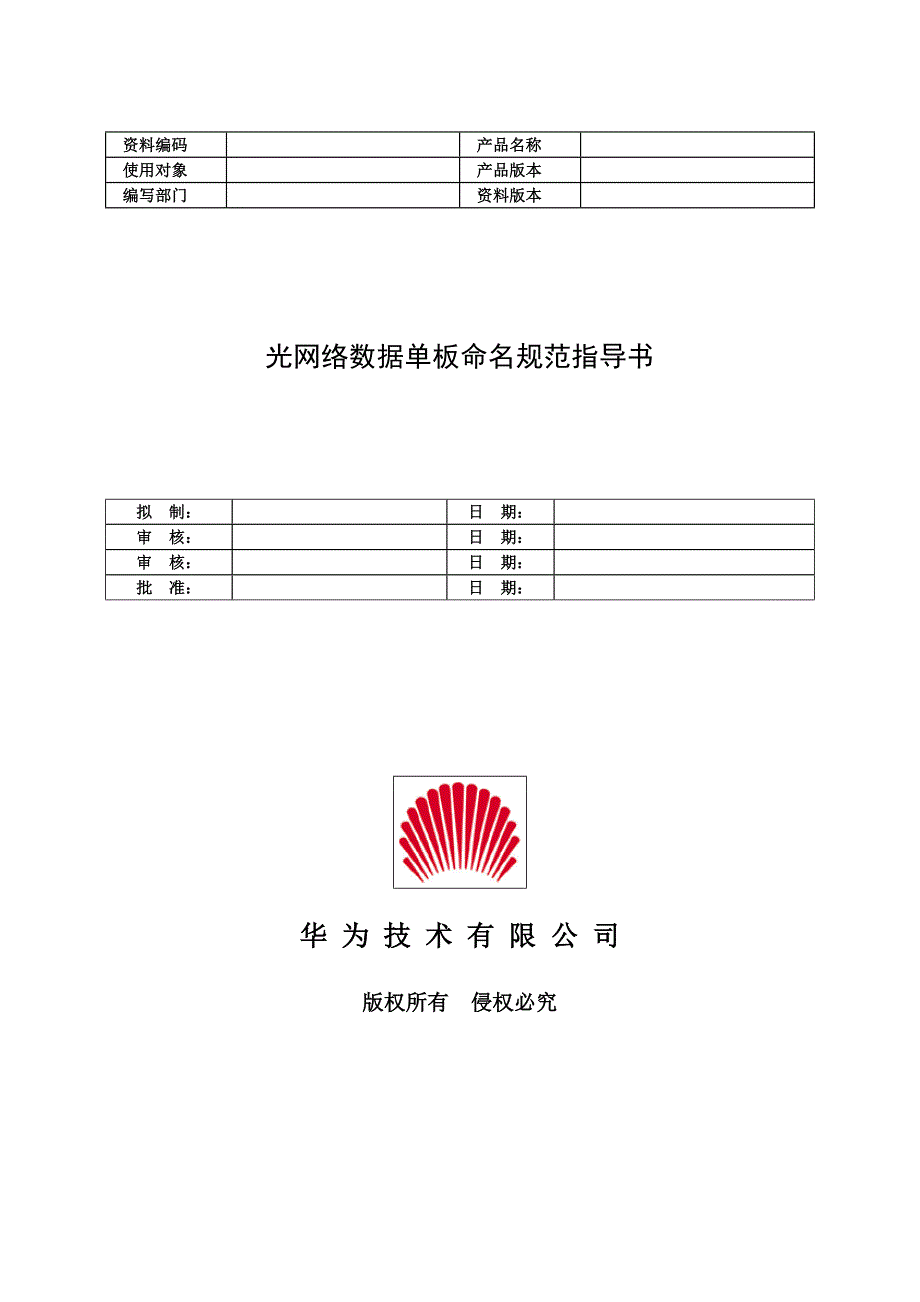

资料编码产品名称使用对象产品版本编写部门资料版本光网络数据单板命名规范指导书拟 制：日 期：审 核：日 期：审 核：日 期：批 准：日 期： 华 为 技 术 有 限 公 司版权所有 侵权必究修 订 记 录日 期修订版本作 者描 述目录1 背景介绍 52 适用范围 53 数据单板分类 54 以太网单板命名规则 55 ATM/IMA单板命名规则 66 集中交叉单板命名规则 87 SAN单板命名规则 8关键词：光网络 定义 规范 单板 数据 摘 要：随着光网络数据特性的完善，光网络数据单板的种类越来越多，单板命名急待规范，以利产品的宣传、维护、管理本文给出了相关的光网络数据单板的命名规范缩略语清单：无参考资料清单无光网络数据单板命名规范指导书1 背景介绍随着光网络数据特性的完善，光网络数据单板的种类越来越多，单板命名急待规范，以利产品的宣传、维护、管理2 适用范围光网络所有产品3 数据单板分类根据功能，光网络有接口功能的单板主要分三大类：处理板、接口板和出线板（参见《光网络产品自制件项目描述规范》）接口板、处理板、出线板区分原则如下：（一）提供接口（LIU）、出线、倒换功能，而无映射、复用等功能的单板，称为接口板（Interface Board），如E75S、TPS； Metro单板SOQ1/EMF8/AOQ1/ERM8/ETF4/ERG1等；（二）提供映射、复用等功能的单板(包括直接提供接口出线功能的单板)，称为处理板（Process Board）,如PQ1、SL16、SP08、AL1、ET1、ER4、EFT；（三）仅提供出线功能的单板，称为出线板（Access Board），如E75、E75B；此类单板数量较少。
4 以太网单板命名规则根据前面区分的以太网处理板、接口板和出线板，定义如下命名规则：（一）处理板1、命名规则定义如下：E＋F/G/M/L/S＋表意字母＋接口数量2、解释：（1）E:代表Ethernet，即代表了以太网单板的总类别2）F/G/M/L/S：支持的以太网速率等级和接口物理类型的综合反映F: 10/100base G: 1000Base M:Mix(多类别混合端口)L: 100 Base-Fx (Long Haul)S: 1000Base-T（Short Haul）今后准备开发10GE时，再考虑增加“B”，代表10GE3）表意字母：T（透传）/S(交换)/R(环网)/ A(汇聚) （4）接口数量（可选）：对接口板直接采用阿拉伯数字表示单板可接入网口的最大数量（不区分光电接口），对不直接出线的处理板，用“0”表示本处理板后出线数目超过9时，用十六进制字母表示：A/B/C/D/E/F举例：OptiX OSN 3500中EFS8 8路带交换功能的快速以太网处理板EGS2 二路交换式千兆以太网处理板（二）接口板（以太网单板中没有出线板）：1、对接口板，命名规则可定义如下E＋F/T/M+F/G/M＋接口数量2、解释（1）E:代表Ethernet，即代表了以太网单板的总类别。
2）F/T/M：代表Fiber/Twisted-pairs/Mix(F/T都支持),即支持的接口的物理类型3）F/G/M：代表Fast/Gigabit/Mix(F/G都支持),即支持的以太网等级今后准备开发10GE时，再考虑增加“B”，代表10GE4）接口数量：直接采用阿拉伯数字表示可接入网口的最大数量（不区分光电接口）数目超过9时，用十六进制字母表示：A/B/C/D/E/F3、举例：OptiX Metro 3100中（1）EFF4 4口快速以太网光纤接口板（2）ETF4 4口快速以太网双绞线接口板（三）注意：对于已经存在的处理板，不需更改命名，统一宣传为不具备互通特性的以太网单板5 ATM/IMA单板命名规则根据前面区分的ATM/IMA处理板、接口板和出线板，定义如下命名规则：（一）处理板1、命名规则定义如下：A/I＋L/D＋L/Q＋接口速率2、解释：（1）A:代表ATM，即代表了ATM单板的总类别I:代表IMA，即代表了IMA单板的总类别2）L/D：支持的ATM交换能力的反映L: 622M(1×622M) D: 1.25G(2×622M) 今后准备开发2.5G时，再考虑增加“Q”，代表2.5G。
3）L/Q：支持的ATM端口数量的反映L: 1 Q: 4后准备开发更多路时，可用O代表8，H代表16 （4）接口速率：直接采用阿拉伯数字表示单板可接入的端口速率1：1554：622举例：OptiX OSN 3500中ADQ1 4路155M ATM处理板(2×622M带宽)ADL4 1路622M ATM处理板(2×622M带宽)IDQ1 4路155M IMA处理板 (2×622M带宽)IDL4 1路622M IMA处理板(2×622M带宽)（二）接口板（ATM单板中没有出线板）：1、对接口板，命名规则可定义如下A/I＋接口类型＋接口数量＋接口速率2、解释（1）A:代表ATM，即代表了ATM单板的总类别I:代表IMA，即代表了IMA单板的总类别2）接口类型分为光口，电口分别表示为：O：OpticalE：Electric（3）接口数量：采用字母表示可接入接口的最大数量（不区分光电接口）Q: 4路O：8路数目超过9时，用十六进制字母表示：A/B/C/D/E/F4）接口速率：直接采用阿拉伯数字表示可接入速率1：155M4：622M3、举例：OptiX Metro 3100中（1）AOO1 8路155M ATM光接口板 6 集中交叉单板命名规则集中交叉单板仅有处理板，没有接口板，出线板；处理板命名规范如下：1、命名规则定义如下：XDS + 交叉容量2、解释（1）XDS： Cross-connection for Data Switching，即面向数据交换的交叉板。
2）交叉容量用字母表示分别表示为：A：10GB：20G3、举例：OptiX OSN 3500中（1）XDSA 10G数据交叉板7 SAN单板命名规则根据前面区分的SAN处理板、接口板和出线板，定义如下命名规则：(暂无接口板，出线板)（一）处理板1、命名规则定义如下：F＋Q/B＋L/B＋接口数量2、解释：（1）F：代表FC，即代表了SAN单板的总类别2）Q/B：支持的FC出口带宽能力的反映Q: 2.5G(4×622M) B: 10G (Billion) （3）L/B：支持的FC入口带宽的反映L: 4G B: 10G（4）端口数量：直接采用阿拉伯数字表示单板可接入的端口数量数目超过9时，用十六进制字母表示：A/B/C/D/E/F3、举例：OptiX OSN 3500中（1）FQL4 4路FC 4G接入SAN处理板(2.5G带宽)。
