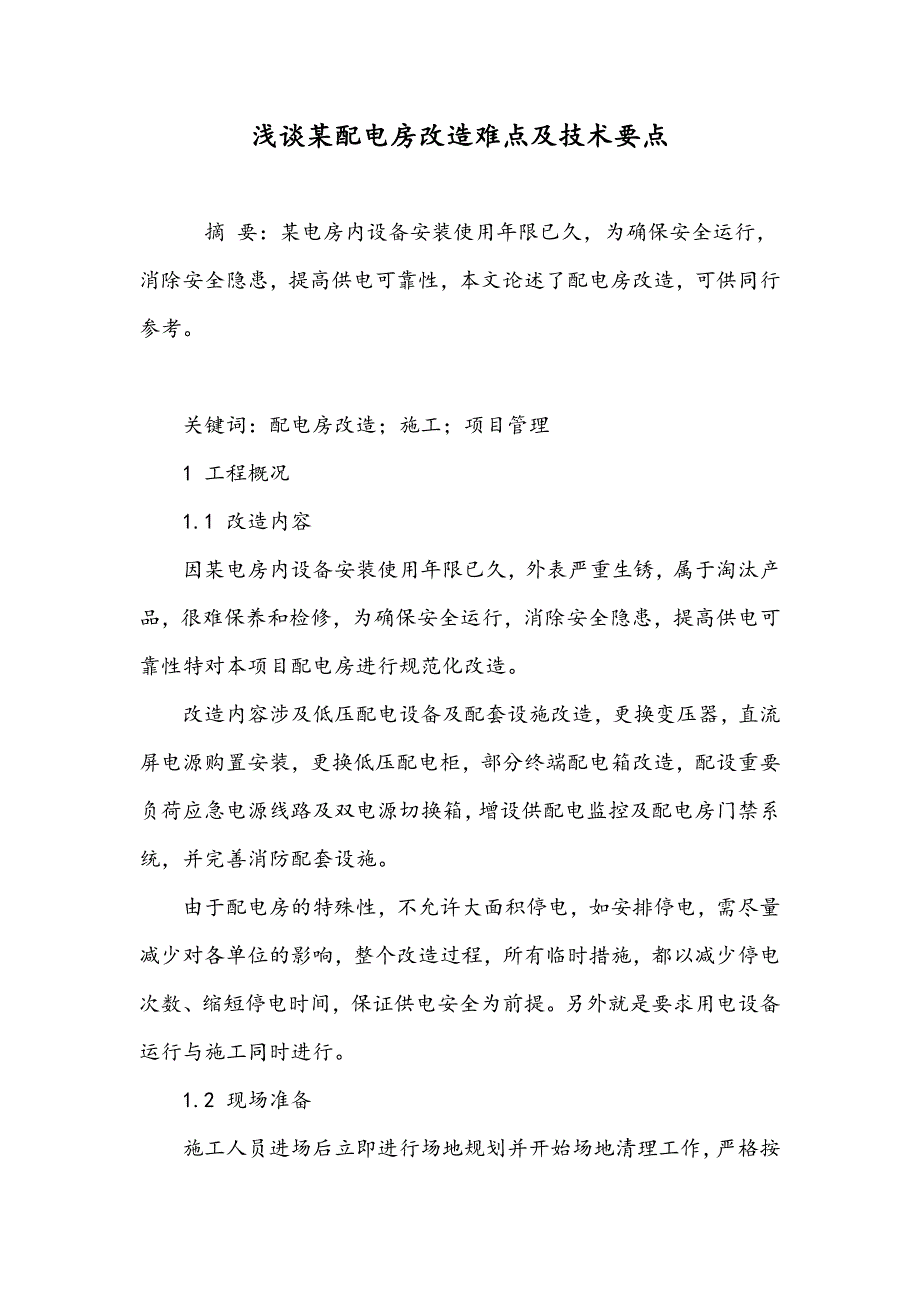

浅谈某配电房改造难点及技术要点摘 要：某电房内设备安装使用年限已久，为确保安全运行，消除安全隐患，提高供电可靠性，本文论述了配电房改造，可供同行参考 关键词：配电房改造；施工；项目管理 1 工程概况 1.1 改造内容 因某电房内设备安装使用年限已久，外表严重生锈，属于淘汰产品，很难保养和检修，为确保安全运行，消除安全隐患，提高供电可靠性特对本项目配电房进行规范化改造 改造内容涉及低压配电设备及配套设施改造，更换变压器，直流屏电源购置安装，更换低压配电柜，部分终端配电箱改造，配设重要负荷应急电源线路及双电源切换箱，增设供配电监控及配电房门禁系统，并完善消防配套设施 由于配电房的特殊性，不允许大面积停电，如安排停电，需尽量减少对各单位的影响，整个改造过程，所有临时措施，都以减少停电次数、缩短停电时间，保证供电安全为前提另外就是要求用电设备运行与施工同时进行 1.2 现场准备 施工人员进场后立即进行场地规划并开始场地清理工作，严格按照图纸所示，清理工地范围内妨碍施工的各种构筑物、障碍物，为临时工程和主体工程施工创造条件清理场地范围要满足施工需要自觉遵守与维护当地政府的有关条例、规定，规范行为、遵章守纪。
以《中国南方电网城市配电网技术导则》 ， 《佛山市 10kV 配网工程典型设计图集》为技术指导，执行《电气装置安装工程电气设备交接试验标准》 ， 《建筑工程施工质量验收统一标准》 ， 《施工现场临时用电安全技术规范》 2 工程施工难点与重点 2.1 室内配电房改造工程的难点 （1）不允许大面积停电，停电安排需尽量减少对周边各单位的影响，整个改造过程，都以减少两台变压器同时运行天数、减少停电次数、缩短停电时间，保证供电安全为前提要更新的低压柜、调换变压器的配电房均在楼内，大型设备无法从楼梯进出 （2）停电工作须安排在夜间进行施工 （3）大部分负荷只能短时间停电（5～30min） （4）对改造未涉及的变压器及配套设施（真空柜至变压器中压电缆、真空柜）进行预防性实验，由于停电困难，实验可能需多次才能完成 2.2 室内配电房改造工程的重点 （1）对设备的元器件和配件的检查以及二次回路的检查和接线2）插接母线和铜母线的安装的重点是带电体对地距离和相间距离的检查，母线连接螺栓的紧固力矩，每个部位，每个螺栓逐项逐个需要检查 （3）工作接地与保护接地的连接、连接尺寸、焊接质量和防腐是接地装置施工的重点。
（4）设备及主要材料的质量性能及生产厂家的选择是关键的重点 （5）直流电源屏的电池充放电、绘制充放电曲线图是该工程的重点 （6）送电前的绝缘检查、核对相序、整体调试及远方和就地模拟传动试验是本工程施工的重点 （7）安全文明施工是本工程的重点，也是本工程顺利完成施工的关键 3 具体施工探索 利用新的箱式变压器在配电房外搭建临时供电的方式向原有台区用户供电对临时箱变采取围栏等安全措施拆除原有变压器台、跌落式熔断器、避雷器、低压配电设备对配电房进行土建施工土建施工完成后再在配电房内安装配变 具体施工方法如下： 3.1 临时配电房设置 用彩板、嵌镀锌方管、角铁等材料制成临时配电房围墙，根据实际情况确定临时配电房的规格尺寸，然后进行围护用膨胀螺丝把变压器临时围栏固定在临时配电房设置临时接地线用高压电缆接进临时变压器台，用低压电缆从临时变压器台经低压电缆分支箱过渡送出低压电源向用户供电 3.2 停电线路及停电、验电、挂接地线具体措施 按 10kV 线路第一种工作票批准内容执行，按线路工作安全技术交底单填写内容执行 3.3 变压器安装方法 安装前对变压器本体及附件的规格、型号等是否符合设计要求，是否齐全，有无丢失及损坏。
变压器本体外观检查有无损伤及变形，油漆是否完好无损伤绝缘部件有无损伤、缺陷及裂纹，并进行交接试验变压器就位固定后，应按接地要求进行接地，变压器台的接地共有三个点，即变压器外壳的保护接地，低压侧中性点的工作接地和避雷器下端的防雷接地变压器施工完成后对变压器台安装情况进行检查 3.4 敷设电力保护管及敷设电缆工程 （1）电缆沟、电缆井的基础定位后，先破混凝土路面，土石方开挖，埋设电缆保护管，回填细土，回填土夯实，浇制混凝土，恢复路面根据基础大小尺寸、深度、宽度，按图纸规范浇制基础 （2）电缆敷设时，应将电缆盘用支架支起使之离地10～20mm，电缆应从盘的上端引出；电缆采用卷扬机敷设，敷设速度不宜超过 15m/min，中间采用各种滑轮（直线、转角、侧向滑轮或托辊） ，将电缆置于其上进行施放；随电缆长度的增加施放的牵引力随之增加，但必须使施放的牵引力小于电缆的允许牵引力 4 工程危险点预防控制措施 （1）施工前对施工人员进行安全技术交底；坑底开挖人员间距应 2m 以上，不得面对面作业，了解探明地下管线等情况，凡有地下管线的严禁用机械开挖，根据土质不同确定放坡系数，坑口的土方应及时清理；有安全员现场监护，施工人员必须戴安全帽，不得在坑内休息；及时回填土，设置安全防护设施和警示标志。
（2）试验设备外壳接地点应使用不小于 4mm2 的接地线可靠接地试验人员不得少于二人，现场应拉警示线和遮栏，并有专人监护，无关人员不得进入工作负责人始终在工作现场，严禁工作人员进入不属于工作范围的通道走动，而触碰运行中的带电设备 （3）工作中与带电体保持安全距离：10kV，0.7m应设专人监护高压电缆预防性试验和更换高压断路器工作必须从电源引入端停电，柱上断路器（无隔离开关）应设专人看守，有隔离开关的应挂“有人工作，禁止合闸”的标示牌，跌落式开关摘下熔丝管触碰电缆头前（包括联络电缆）必须先逐相放电和装没地线更换一次断路器的工作必须将断路器电源侧户外和联络电缆的电源拉开，验电挂接地线后方可进行 （4）连接电缆前，应核对相序，无误后方可投入运行清除接触面的氧化层后，还应在其接触面上涂以导电膏连接电缆后，还应用力矩扳手检查连接螺栓是否紧固，如达不到规定值应重新进行紧固 （5）在高压室内作业使用梯子应有人扶持，站在变压器大盖上作业时应防止滑倒作业人员应戴好安全帽，高处作业系好安全带6）吊放变压器工作应设专人指挥和监护吊放变压器前应先对钢丝绳套进行外观检查，无断股、烧伤、挤压等明届缺陷，其强度满足起重设备荷重要求（安全系数 5～6 倍） 。
吊放变压器前应对各受力点进行检查拉出或送入变压器时要防止变压器移动挤、压伤身体 5 结 论 综上所述，尽管配电房的改造工作繁琐且要求甚多，但是通过科学的施工方法和现代化的项目管理方式，可以有效地保证改造后的配电房线路和设备的平稳运行 参考文献 [1]《GB50052-95，供配电系统设计规范》中华人民共和国机械工业部计划出版社. [2]冯庆东，毛为民.《配电网自动化技术与工程实例分析》[M].北京：中国电力出版社，2007：44～58. [3]《电工实用技术――变电所运行调试及事故处理》辽宁科学技术出版社孙方汉 2002 年. [4]《供配电技术》江文.[M].机械工业出版社，1998. [5]苏文成.与民用配电设计手册[M].航空工业规划设计院水利电力出版社，2004. [6]李春岩.浅谈 10kV 配电室的电气安装[J].广东建材，2008， （10）. [7]周军华.论 10kV 配电室的电气安装施工[J].科技资讯，2009， （03）.。
