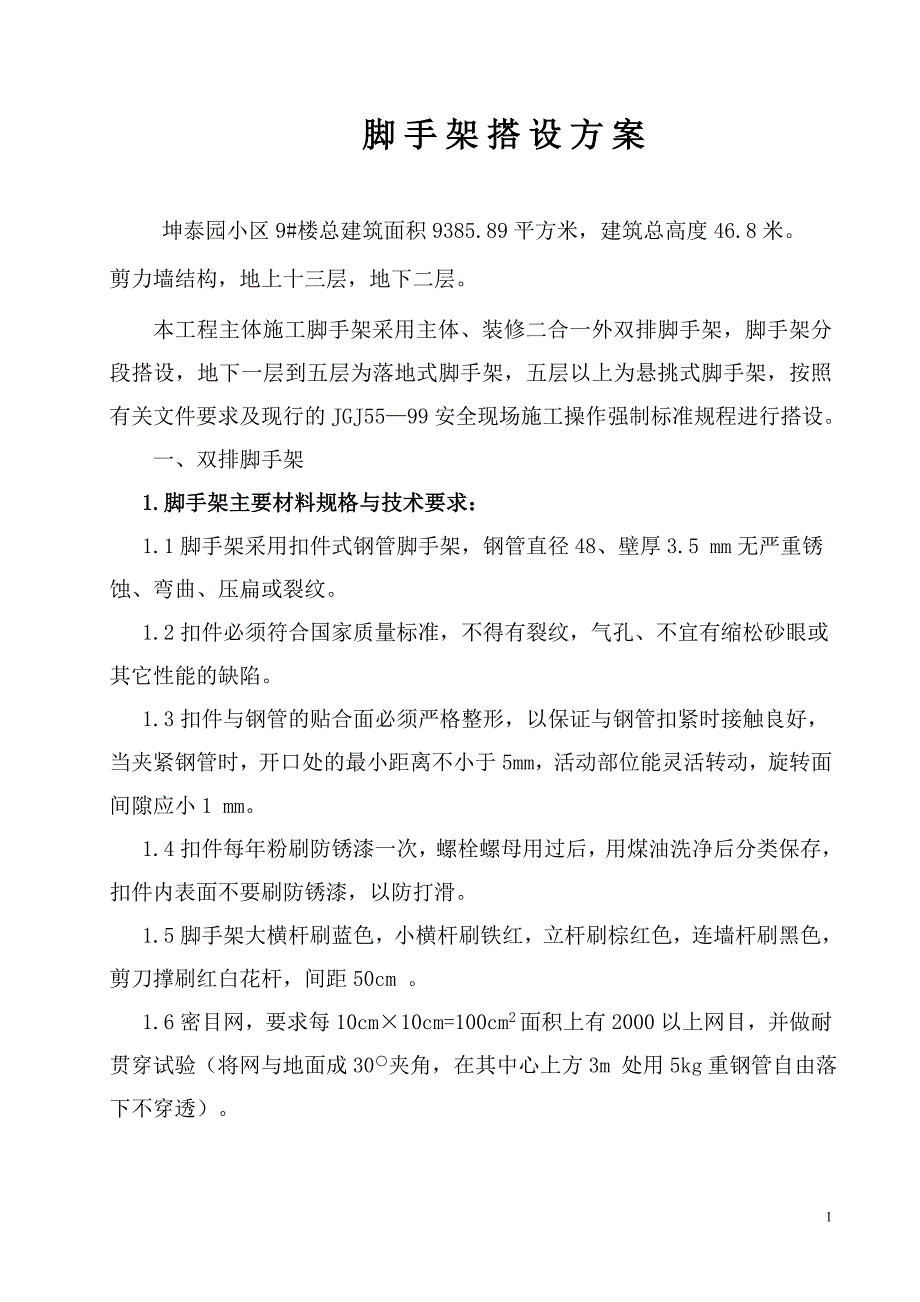

脚手架搭设方案 坤泰园小区9#楼总建筑面积9385.89平方米，建筑总高度46.8米剪力墙结构，地上十三层，地下二层本工程主体施工脚手架采用主体、装修二合一外双排脚手架，脚手架分段搭设，地下一层到五层为落地式脚手架，五层以上为悬挑式脚手架，按照有关文件要求及现行的JGJ55—99安全现场施工操作强制标准规程进行搭设一、双排脚手架1.脚手架主要材料规格与技术要求：1.1脚手架采用扣件式钢管脚手架，钢管直径48、壁厚3.5 mm无严重锈蚀、弯曲、压扁或裂纹1.2扣件必须符合国家质量标准，不得有裂纹，气孔、不宜有缩松砂眼或其它性能的缺陷1.3扣件与钢管的贴合面必须严格整形，以保证与钢管扣紧时接触良好，当夹紧钢管时，开口处的最小距离不小于5mm，活动部位能灵活转动，旋转面间隙应小1 mm 1.4扣件每年粉刷防锈漆一次，螺栓螺母用过后，用煤油洗净后分类保存，扣件内表面不要刷防锈漆，以防打滑1.5脚手架大横杆刷蓝色，小横杆刷铁红，立杆刷棕红色，连墙杆刷黑色，剪刀撑刷红白花杆，间距50cm 1.6密目网，要求每10cm 10cm=100cm2面积上有2000以上网目，并做耐贯穿试验（将网与地面成30○夹角，在其中心上方3m 处用5kg重钢管自由落下不穿透）。
2. 脚架的搭设施工方法：2.1脚手架搭设顺序：地基夯实平整→放线定位→放垫木→放纵向扫地杆→立杆→横向扫地杆→ 第一步大横杆→第一步小横杆→连墙杆（或抛撑）→第二步大横杆→第二步小横杆…… 由于基础施工，为了安全起见，必须用打夯机打夯至少二遍，在打夯的同时，施工脚手架的基础夯实平整完后经项目安质人员进行验收合格后方可进行搭设脚手架，本工程外脚手架采用落地式钢管脚手架，在搭设过程中，必须距建筑物外墙皮30cm，以利装修抹灰作业的顺利操作在搭设脚手架时，基础必须有垫木，立杆的间距以安全操作规程外落地式规定1.5米为宜，并且要拉线搭设，使其整齐大横杆间距1.5M，小横杆间距不得大于1m，钢管立杆大横杆接头应错开，要用扣件连接拧紧螺栓，不准用铁丝绑扎外脚手架考虑到外装修，宽度应以 1.2-1.8m为宜，但必须不小于1.2m，荷载量每平方米不能超过270kg，剪刀撑由底至顶周边连续设置，剪刀撑和地面的角度应不大于60度，支杆底端要埋入地下不小于30 cm，连墙体为二步三跨，脚手架必须与建筑物连接牢固，脚手板必须满铺，不得有空隙和探头板，脚手架搭设时不得小于20cm，脚手板对接头应设在双排小横杆上，间距不大于20cm，在架子拐弯处，脚手架板应交叉搭接设置。
翻脚手板时，两人应按顺序从里到外往外翻，脚手架搭设完毕后，外挂密目网进行防护，每隔2层挂兜网搭设完毕后，安全员按脚手架验收标准进行验收并打分当设计墙体高度超过4M时必须在墙壁外搭设承受160kg （1600N）荷载重的安全网或防护挡板，安全兜网根据砌筑高度随时跟上作业，同时根据施工高度需要再设一道安全兜网2.2脚手架基础应分层回填夯实，（分层厚度300mm打夯机夯实3遍）上面加垫板，垫板长1.8米，宽大于0.2米，厚度5cm的木板，垂直于墙面设置，垫板应铺平放稳，不得悬空2.3 脚手架立杆外侧挖排水沟，防止积水浸泡地基2.4立杆接头必须采用对接扣件对接，对接扣件应相互错开布置，两个相邻对接接头不应设在同步同跨内，两相邻立杆接头在高度方向错开的距离不应小于500mm ，各接头中心距主节点的距离不应大于步距的1/32.5大横杆在小横杆之下，立杆内侧用十字扣件与立杆扣紧，大横杆必须于拉墙杆连接牢固2.6大横杆采用对接扣件连接，对接扣件的开口朝上对接接头应交错布置，不设在同步，同跨内，相邻接头水平距高不应小于500mm ，并设在纵向水平杆跨的1/3内，2.7每一主节点处必须设置一根小横杆并采用十字扣件扣紧在大横杆上，小横杆轴线偏离主节点距离不应大于150 mm，应为100mm，靠墙一侧外伸长度为400mm，外侧伸出大横杆长度为100mm。
2.8操作层上脚手板水平横杆应根据脚手板的长度需要等间距设置（要求一担三设置），最大间距不应大于立杆间距的1/22.9操作层脚手板应满铺铺稳，离开墙面距离应150mm，脚手板一般设在3根小横杆上，应将其两端可靠固定，以防倾翻，脚手板采用平铺对接，接头处两根小横杆，不允许有探头板，操作层必须有180mm挡脚板，和1.2m高的护身栏，（两道水平钢管紧贴立杆内侧用扣件扣紧，上栏杆上皮高度1.2mm ，中栏杆居中设置）挡脚板需紧密连接，每隔2.8m~3m进行固定2.10连墙件采用刚性连接，由钢管、扣件组成，连墙件宜靠近主节点设置，偏离主节点的距离不应大于300mm，连墙件必须从底步第一根纵向水平杆处开始设置，连墙件应均匀布置，采用并排布置，垂直间距3m，水平间距4.5m，连墙杆应水平并垂直于墙面设置，与脚手架连接的一端可稍下斜，不允许上 翘。
2.11剪刀撑设置应符合下列要求：剪刀撑跨越立杆的根数高度方向为5步，水平方向4跨，斜杆与地面倾角为45-60度，并由底至顶连续设置，水平方向也应连续设置，不留空隙，剪刀撑延伸连接采用搭接接头，搭接长度不小于1米，接头处用3个旋转扣件均匀扣牢2.12 门洞构造：洞口处增设的斜杆应采用旋转扣件优先固定在与之相交的横向水平杆的伸出端上，旋转扣件中心线距中心节点的距离不应大于是150 mm，应为100mm，洞口两侧增设的横向支撑应伸出增设的斜杆端部，增设的短斜杆端部应设一个安全扣件2.13斜道构造：（采用之字形）a斜道附着在外脚手架上，但其杆件要独立设置b宽度为1m，坡度为1：3c 拐弯处设平台，宽度为1.5m d斜道两侧及平台外围必须设置防护栏杆及挡脚板，栏杆高度1.2m，挡脚板高度180mme斜道脚手板顺铺，接头采用搭接，下面的板头压住上面的板，板头的凸棱处用三角木填顺，脚手板上每隔300 mm设置一根防滑条，木条厚度为30mm2.14 各杆件端头伸出扣件盖板边缘的长度不应小于100mm3.双排脚手架的设计计算和方案 脚手架设计计算：3.1脚手架的设计外脚手架采用φ483.5钢管，架高19.5米，双排落地式，立杆纵距La=1.2米，立杆横距Pb=1.2米，纵向水平杆步距Lo=1.8米，横向水平杆的构造外伸长度a=0.3米，剪刀撑按构造要求设置，连墙件二步三跨，竖向间距3米，水平间距4.50米。
脚手架板为冲压式钢脚手板满铺四层脚手架立杆采用铁红色，大横杆采用蓝色，剪刀撑采用红白花杆，连墙件采用黑色脚手架计算：施工均布荷载为3.0kN/m2，同时施工1层，脚手板共铺设2层 3.1.1小横杆的计算: 小横杆按照简支梁进行强度和挠度计算，小横杆在大横杆的上面 按照小横杆上面的脚手板和活荷载作为均布荷载计算小横杆的最大弯矩和变形 ⑴.均布荷载值计算 小横杆的自重标准值 P1=0.038kN/m 脚手板的荷载标准值 P2=0.3001.200/3=0.120kN/m 活荷载标准值 Q=3.0001.200/3=1.200kN/m 荷载的计算值 q=1.20.038+1.20.120+1.41.200=1.870kN/m 小横杆计算简图 ⑵.强度计算： 最大弯矩考虑为简支梁均布荷载作用下的弯矩 计算公式如下: M=1.8701.2002/8=0.337kN.m =0.337106/5080.0=66.263N/mm2 小横杆的计算强度小于205.0N/mm2,满足要求! ⑶.挠度计算： 最大挠度考虑为简支梁均布荷载作用下的挠度 计算公式如下: 荷载标准值q=0.038+0.120+1.200=1.358kN/m 简支梁均布荷载作用下的最大挠度 V=5.01.3581200.04/(3842.06105121900.0)=2.011mm 小横杆的最大挠度小于1200.0/150与8mm,满足要求! 3.1.2大横杆的计算: 大横杆按照三跨连续梁进行强度和挠度计算，小横杆在大横杆的上面。
用小横杆支座的最大反力计算值，在最不利荷载布置下计算大横杆的最大弯矩和变形 ⑴.荷载值计算 小横杆的自重标准值 P1=0.0381.200=0.046kN 脚手板的荷载标准值 P2=0.3001.2001.200/3=0.144kN 活荷载标准值 Q=3.0001.2001.200/3=1.440kN 荷载的计算值 P=1.20.046+1.20.144+1.41.440=2.244kN 大横杆计算简图 ⑵.强度计算最大弯矩考虑为大横杆自重均布荷载与荷载的计算值最不利分配的弯矩和均布荷载最大弯矩计算公式如下: 集中荷载最大弯矩计算公式如下: M=0.08(1.20.038)1.2002+0.2672.2441.200=0.724kN.m =0.724106/5080.0=142.582N/mm2 大横杆的计算强度小于205.0N/mm2,满足要求! ⑶.挠度计算 最大挠度考虑为大横杆自重均布荷载与荷载的计算值最不利分配的挠度和均布荷载最大挠度计算公式如下: 集中荷载最大挠度计算公式如下: 大横杆自重均布荷载引起的最大挠度 V1=0.6770.0381200.004/(1002.060105121900.000)=0.02mm 集中荷载标准值P=0.046+0.144+1.440=1.630kN 集中荷载标准值最不利分配引起的最大挠度 V1=1.8831630.0801200.003/(1002.060105121900.000)=2.11mm 。
