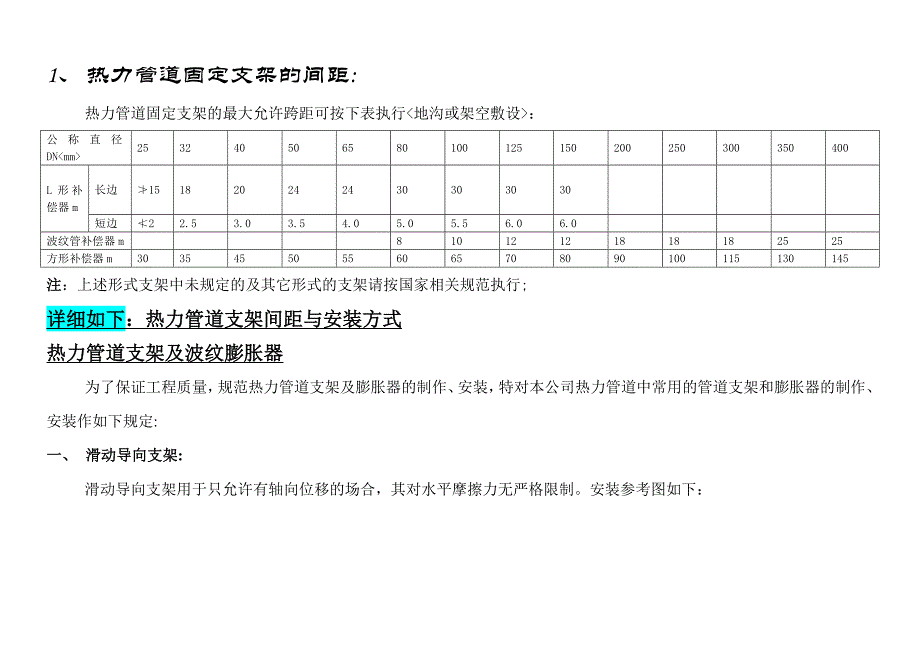

1、 热力管道固定支架的间距:热力管道固定支架的最大允许跨距可按下表执行：公称直径DN 25 32 40 50 65 80 100 125 150 200 250 300 350 400长边 ≯15 18 20 24 24 30 30 30 30L 形补偿器 m短边 ≮2 2.5 3.0 3.5 4.0 5.0 5.5 6.0 6.0波纹管补偿器 m 8 10 12 12 18 18 18 25 25方形补偿器 m 30 35 45 50 55 60 65 70 80 90 100 115 130 145注：上述形式支架中未规定的及其它形式的支架请按国家相关规范执行;详细如下：热力管道支架间距与安装方式热力管道支架及波纹膨胀器为了保证工程质量，规范热力管道支架及膨胀器的制作、安装，特对本公司热力管道中常用的管道支架和膨胀器的制作、安装作如下规定:一、 滑动导向支架:滑动导向支架用于只允许有轴向位移的场合，其对水平摩擦力无严格限制安装参考图如下：ADNCEB1、 当管道 DN＜100 时，钢板 A=6mm; B=8mm; C:角钢 L40X40X5;2、 当管道 200≥DN≥100 时,钢板 A=8～10mm; B=8～10mm; C:角 钢 L50X50X6;3、 当管道 300≥DN＞200 时，钢板 A=10～12mm; B=10～12mm; C:角钢 L63X63X84、 当管道 400≥DN＞300 时，钢板 A=10～12mm;B=12～14mm;C:角钢 L63X63X105、 H 视管道保温厚度定为:50～150mm;6、 E 视管道膨胀量定为:200～300mm;7、 热力管道滑动导向支架安装时，管托中心应向管道膨胀方向相反的方向偏移 1/2 位移量;见附图8、 支架采用焊接制作，其中：管托与管道间满焊级指示 9、 支架在管道中安装时应严禁在距离支架 50mm 以内的管道上设置焊口。
10、 管架制作安装完后，涂二道防锈底漆，二道面漆；二、 滑动支架：滑动支架属活动支架中的一种，用于承受管道垂直荷载并允许有水平位移，其对水平摩擦力无严格限制1、 各材料规格、要求可按照上述滑动导向支架中的规定2、 其安装参考图与上述滑动导向支架相同，仅没有其中的导向角钢 C三、 固定支架：固定支架用于管道不允许有任何位移的的场合;ADNBLLDN2、 型式一中的 A、B、H 的规格参数可按“滑动导向支架”中的规定；L 尺寸按型式二中的规定；3、 型式二中的材料规格按下表规定：管子外径 mm 25 32 38 45 57 73 89 108 133 159 219 273 273 325 325 377 377 426 426推力KN 22.4 28.0 36.0 44.7 50.4 56.0 112 56 112 67.2 134.4 67.2 134.4Lmm 100 100 100 100 100 200 100 200 100 200 100 200角钢A3F L 20X4 L 30X4 L 36X4 L 50X32X4 L 70X50X5 L 100X63X6 L 125X80X74、 采用焊接制作，管托与管架、管托与管道间均满焊;5、 管架制作安装完后，涂二道防锈底漆，二道面漆；6、 热力管道固定支架的间距:热力管道固定支架的最大允许跨距可按下表执行：公称直径DN 25 32 40 50 65 80 100 125 150 200 250 300 350 400长边 ≯15 18 20 24 24 30 30 30 30L 形补偿器 m短边 ≮2 2.5 3.0 3.5 4.0 5.0 5.5 6.0 6.0波纹管补偿器 m 8 10 12 12 18 18 18 25 25方形补偿器 m 30 35 45 50 55 60 65 70 80 90 100 115 130 145注：上述形式支架中未规定的及其它形式的支架请按国家相关规范执行;四、 波纹膨胀器：1、 波纹膨胀器的选用：a、 波纹膨胀器的强度较弱，补偿能力小，轴向推力大 。
一般在管径较大，压力较低的场合采用b、 波纹膨胀器只发生轴向变形，所受应力两头大、中间小，中部随时有向侧面变形的倾向每个波的补偿量一般只有5—20mm 左右，故膨胀器的波一般为 4 个左右，最多不超过 6 个c、 波纹膨胀器管口的周长允许偏差：当 DN＞1000mm 时，为±6mm；当 DN≤1000mm 时，为±4mm；波顶直径偏差为±5mm；2、 波纹膨胀器的安装：a、 波纹膨胀器在安装时应进行预拉或预压，其值为管道补偿量的一半热膨胀时预拉如下图所示：波纹膨胀器的预拉，应分 2-3 次进行，作用力应逐渐增加，尽量保证波节的园周面受力均匀b、波纹膨胀器在管路中的安装如下图所示：D、波纹膨胀器按波节结构分有带套筒和不带套筒，安装时应注意方向性，内套管有焊缝的一端在水平管路上应迎向介质流向安装；在垂直管路上应置于上方波纹膨胀节在吊装时，不能将绳索绑扎在波节上，更不能将支撑件焊接在波节上波纹膨胀器应严格按照管道中心线安装，不得偏线，以免损坏如设临时支架，待管道安装固定后再予以拆除在管路作水压试验时，严禁超过规定的试验压力，以便损坏膨胀器试压时最好将波形膨胀器夹牢，不使其有拉长的自由 、在管路进行蒸汽吹扫时，应先缓慢升温暖管，当压力升至 0.3-0.4MPa 时，对管路进进行全面检查的同时应仔细检查膨胀器的伸缩量、泄漏、固定等情况，当符合要求后，继续升温暖管直至达到吹扫要求时进行吹扫。
在完成第一次吹扫后，管道冷却至常温时和第二次升压至吹扫压力时，均应仔细检查膨胀器的伸缩量、泄漏、固定等情况，以便确认膨胀器是否正常工作。
