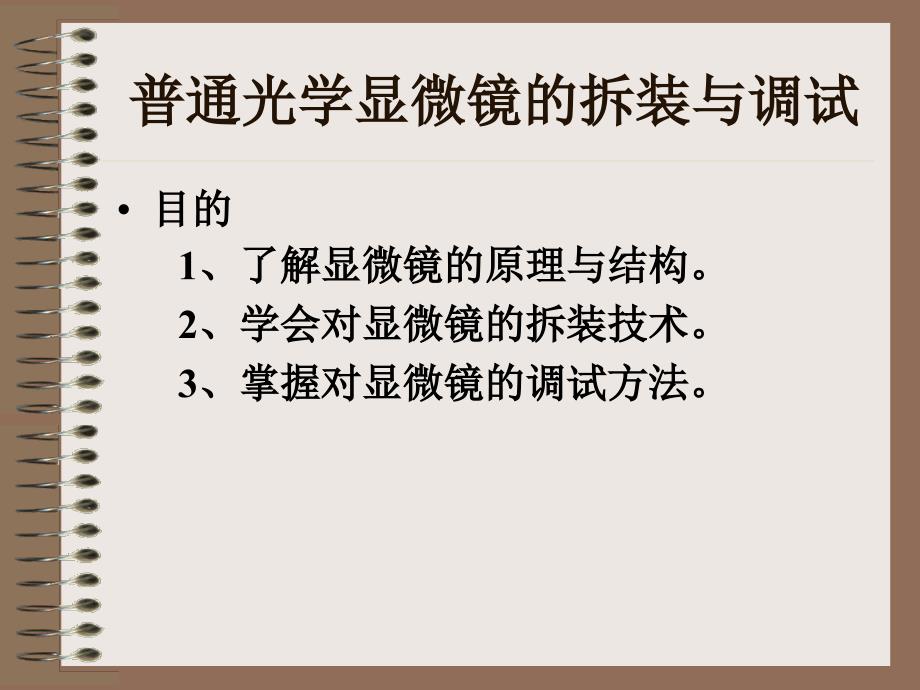

普通光学显微镜的拆装与调试 • 目的1、了解显微镜的原理与结构 2、学会对显微镜的拆装技术3、掌握对显微镜的调试方法 原理• 普通光学显微镜是由两组会聚透镜所组 成，焦距短的透镜组称为物镜，焦距长 的透镜组称为目镜 • 将被观察的物体置于物镜前的物方焦点 稍外处，经物镜放大后成一倒立实象位 于目镜前焦点附近，再经目镜放大后， 便可得一个经两次放大的倒立虚象，该 虚象成在观察者的明视距离处 步骤显微镜系精密光学仪器，在拆、装 过程中应按操作步骤细心进行，不能粗 心大意，切不可触及光学表面，以免损 坏仪器 1、拆，原则是先光学系统后 机械系统 • (1)光学系统，拆的次序是先下后上，即 先拆反光镜、然后拆聚光镜、物镜、目 镜 • (2)机械系统：拆的次序一般也可先下后 上，即先拆移动尺、抽筒、粗调手轮、 微调手轮(一般不拆)• (3)拆下的光学和机械零部件，如镜头、 齿轮、齿条、螺钉(约10余只小螺钉，大 螺钉不拆)等，应分别轻轻稳妥地放入盘 中，螺钉放入小盒内(不得丢失) • (4)若镜头不清洁，需应用擦镜纸擦净， 机械零部件油污积尘，则应用细布擦净 上油，以备待装 2、装，原则是先机械系统后 光学系统 • 机械系统： • ①先镜座或镜背，按其结构装配，装配 中动作要轻，顺其自然，切不可用力过 猛，出现故障应查明原因，排除故障后 才能装配。
• ②装、微调手轮粗动调焦机构大多采 用燕尾导轨作精密导向，并借助齿轮与 齿条啮合，使整个成象系统作平衡而准 确的直线运动，装微调手轮时，必须保 证相动方向与微动方向平行 • ③装移动尺，使之与台面连在一起 • ④装目镜筒• 注：在装拆中螺刀应正对螺口垂直于螺 帽面旋转装时螺丝不能上错，松紧适 度 (2)光学系统：• 装的次序按自上而下的原则进行即先 装目镜，然后装物镜、聚光镜、反光镜 • ①装目镜时，应轻轻送下 • ②装物镜时，应用左手的食指与中指将 物镜夹住，以右手3个手指握住物镜， 贴到转换器的螺丝口处，先略向反时针 方向旋转，待物镜螺纹转入后，再按顺 时针方向旋入，旋至中等程度即可• 装备后用右手试动，检查是否安装牢固 ，丝扣是否吻合，然后才能松手，否则 将造成物镜落地物镜安装顺序应按顺 时针方向进行，从低倍向高倍到油镜(注 意转换器外圆的序号或颜色标记)• 转换物镜时，不要用手捏着或推着物镜 头旋转应捏着转换器的转动盘或滚花 外圆旋转，这样才不至破坏物镜光轴， 影响定位精度• ③将聚光镜装入载物台下面的聚光镜支 架内，其高度应使聚光器上透镜的端面 与载物台相干，然后将固定螺丝拧紧。
• ④将反光镜插入聚先镜下面的插孔内以上是一台普通光学显微镜的组装，随 着显微镜的发展，配件和部件不断增多 ，装配难度也相应增大，因此装前必须 熟悉说明书与组装图，严格按部件位置 与要求安装，才能达到要求 3、调试• (1)调节粗、微调焦手轮，纵横移动手轮、聚 光镜的升降手轮、转动转换器等机械部份， 检查各部份运动是否平稳 • (2)旋转转换器，先使低倍物镜进入光路，眼 通过目镜筒直接观察，当改变孔径光栏大小 时，应看到几个同心圆璃，若不同心，应转 动聚光镜调节螺钉，至圆斑同心 • 将转换器转一角度，再插入10X目镜，放上 标本进行调焦，升降聚光镜使视场内看到清 晰的象 • (3)对准标本进行粗、微调焦，检查各倍 率物镜、目镜成象是否清晰使物镜由 低倍到高倍进入光路，检查显微镜的“齐 焦”性能是否达到要求同时反复多次， 正、反方向转动转换器，检查转换器的 定位度及稳定性是否良好 • (4)用40X物镜调焦清晰后，纵横移动标本，观 察物象的清晰度有无明显变化，以检查载物 台(移动尺)运动的稳定性 • (5)待调焦清晰后，将微调手轮作正反方向转 动，并从微调手轮刻值处读数，以检查微动 空回误差大小，然后轻拍镜臂或平台，观察 象的清晰度有无明显变化，借以检查显微镜 的调焦稳定性及有无“下滑”现象。
• (6)若为双筒目镜，要注意筒长补偿及视 度调节，观察左右两视场亮度和颜色是 否基本一致 • (7)全面检查其它各附件的质量。
