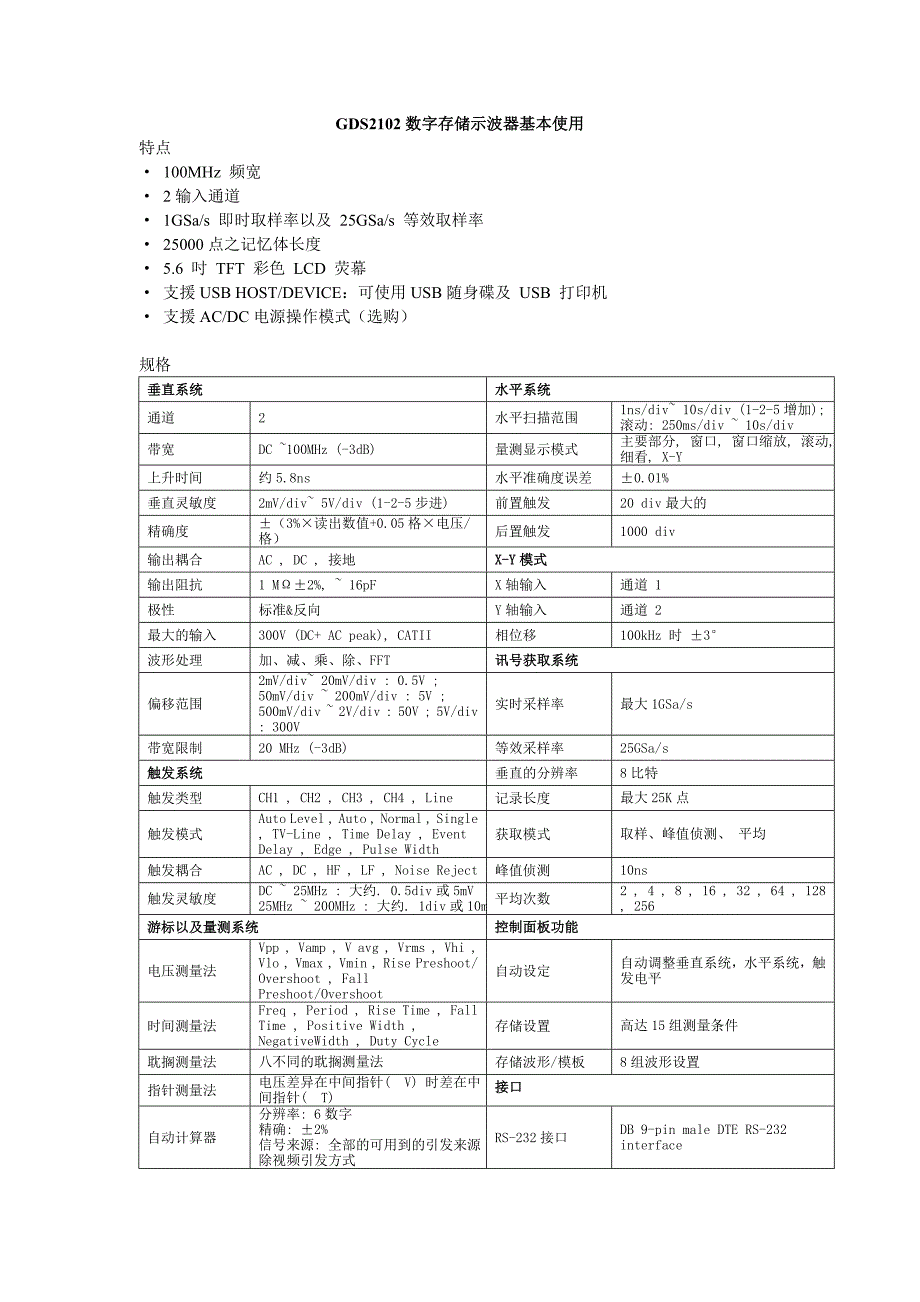

GDS2102 数字存储示波器基本使用特点· 100MHz 频宽 · 2 输入通道 · 1GSa/s 即时取样率以及 25GSa/s 等效取样率 · 25000 点之记忆体长度 · 5.6 吋 TFT 彩色 LCD 荧幕 · 支援 USB HOST/DEVICE：可使用 USB 随身碟及 USB 打印机 · 支援 AC/DC 电源操作模式（选购）规格垂直系统 水平系统通道 2 水平扫描范围 1ns/div~ 10s/div (1-2-5 增加); 滚动: 250ms/div ~ 10s/div带宽 DC ~100MHz (-3dB) 量测显示模式 主要部分, 窗口, 窗口缩放, 滚动, 细看, X-Y上升时间 约 5.8ns 水平准确度误差 ±0.01%垂直灵敏度 2mV/div~ 5V/div (1-2-5 步进) 前置触发 20 div 最大的精确度 ±（3%×读出数值+0.05 格×电压/格） 后置触发 1000 div输出耦合 AC , DC , 接地 X-Y 模式输出阻抗 1 MΩ±2%, ~ 16pF X 轴输入 通道 1极性 标准&反向 Y 轴输入 通道 2最大的输入 300V (DC+ AC peak), CATII 相位移 100kHz 时 ±3°波形处理 加、减、乘、除、FFT 讯号获取系统偏移范围2mV/div~ 20mV/div : 0.5V ; 50mV/div ~ 200mV/div : 5V ; 500mV/div ~ 2V/div : 50V ; 5V/div : 300V 实时采样率 最大 1GSa/s 带宽限制 20 MHz (-3dB) 等效采样率 25GSa/s触发系统 垂直的分辨率 8 比特触发类型 CH1 , CH2 , CH3 , CH4 , Line 记录长度 最大 25K 点触发模式Auto Level , Auto , Normal , Single , TV-Line , Time Delay , Event Delay , Edge , Pulse Width获取模式 取样、峰值侦测、 平均触发耦合 AC , DC , HF , LF , Noise Reject 峰值侦测 10ns触发灵敏度DC ~ 25MHz : 大约. 0.5div 或 5mV25MHz ~ 200MHz : 大约. 1div 或10mV平均次数 2 , 4 , 8 , 16 , 32 , 64 , 128 , 256游标以及量测系统 控制面板功能电压测量法Vpp , Vamp , V avg , Vrms , Vhi , Vlo , Vmax , Vmin , Rise Preshoot/ Overshoot , Fall Preshoot/Overshoot自动设定 自动调整垂直系统，水平系统，触发电平时间测量法Freq , Period , Rise Time , Fall Time , Positive Width , NegativeWidth , Duty Cycle存储设置 高达 15 组测量条件耽搁测量法 八不同的耽搁测量法 存储波形/模板 8 组波形设置指针测量法 电压差异在中间指针(V) 时差在中间指针(T) 接口自动计算器 分辨率: 6 数字精确: ±2% RS-232 接口 DB 9-pin male DTE RS-232 interface信号来源: 全部的可用到的引发来源除视频引发方式显示 GPIB 接口(可选) 完全地可设计的有 IEEE 488.2TFT LCD 类型 5.6 英寸 USB USB 主机/设备 2.0 全速支持 显示分辨率 234 (垂直) x 320 (水平) 点 电源显示格子线 8 x 10 分开; 8 x 12 分开(关菜单) 电源电压 交流 100V ~ 240V , 48Hz ~ 63Hz , 自动选择显示光亮 可调整的 电池 (可选)电池: 11.1VLi-离子电池包负荷时间: 8 小时(能力在)操作时间: 3 小时, 依靠操作条件其他多国语言菜单 可用到的 时钟 时间和日期, 为保存数据供应日期/时间帮助 可用到的 尺寸以及重量 254D x 142H x 310W(毫米)大约. 4.3 公斤Functionality check 功能性检查1.Connect the probe 连接探头Connect the probe to channel 1 input terminal and to the probe calibration output(2Vpp+_3%,1khz square wave).Set the probe attenuation scale to *10.将探头连接到通道 1 输入端子，可以用来校准。
校准信号为幅值 2Vpp+_3％，频率为1kHz 的方波设置探头衰减为 102.Capture the singal 捕获信号Make sure the compensation signal appears.If CH1 is inactive(CH1 Key LED is Off),press the CH１ Key and activate it(LED On).确保补偿信号出现.如果 CH1 为无效（CH1 键指示灯不亮） ，按通道 1 键激活它（灯亮） 3.Set the scale 设置比例Press the Auto Set key,GDS-2102 automatically adjusts the horizontal scale,vertical scale,and trigger level.按自动设定键，GDS- 2102 自动调节水平刻度，垂直刻度（衰减）和触发电平4. Compensate the probe 补偿探头Watch the reference signal edge and compensate the probe accordingly.To adjust the scale,use the Volts/Div knob(Vertical)and Time/Div knob(horizontal).观看参考信号的边缘，如果矩形波不规整，则可相应调节补偿探头.使用伏特/ Div 旋钮（垂直）调整刻度（衰减） ，使用时间/格旋钮（水平）调节到合适的频率。
5.Start measurements 开始测量Continue with the other measurements. 继续测量其他数据。
