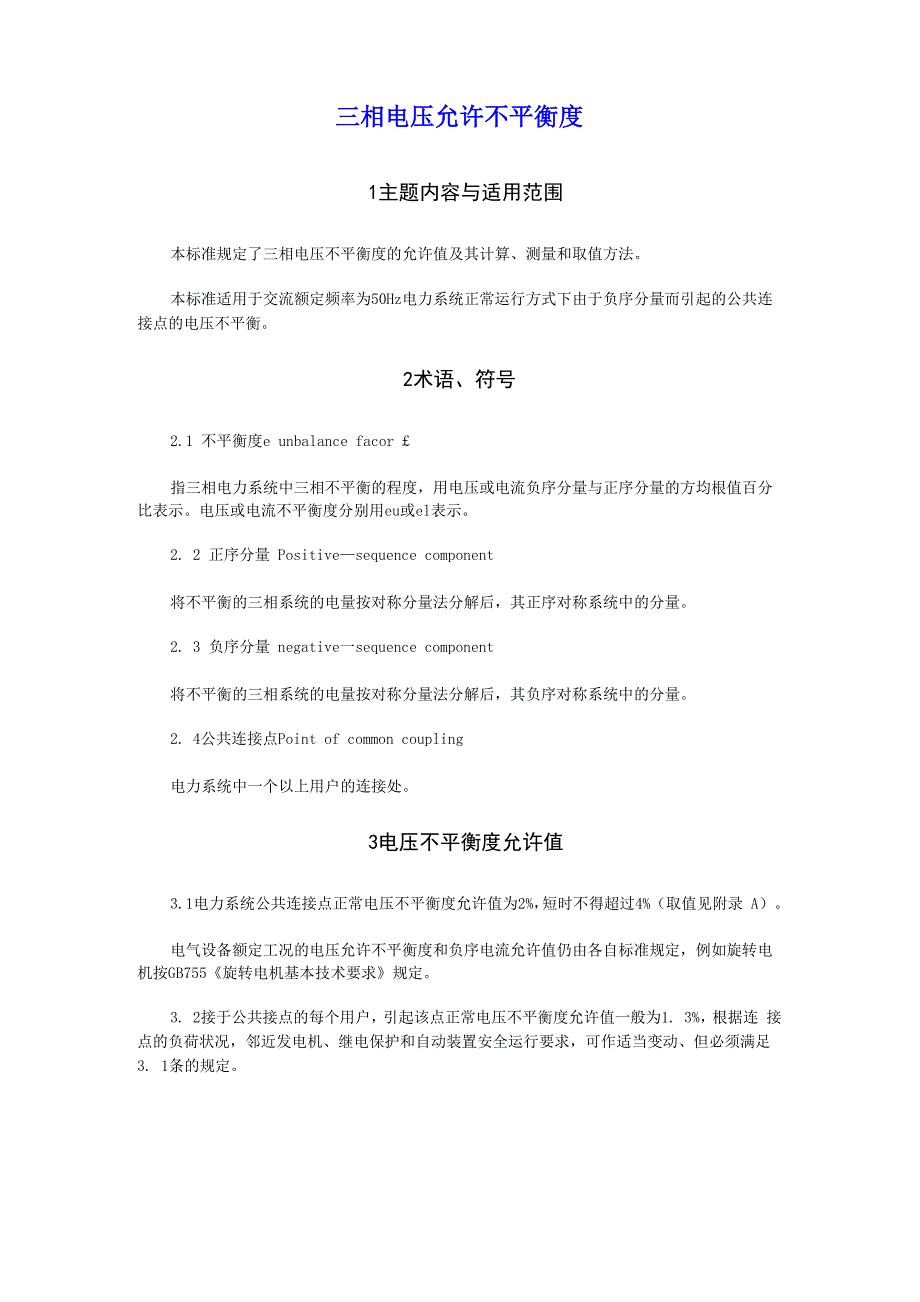

三相电压允许不平衡度1主题内容与适用范围本标准规定了三相电压不平衡度的允许值及其计算、测量和取值方法本标准适用于交流额定频率为50Hz电力系统正常运行方式下由于负序分量而引起的公共连 接点的电压不平衡2术语、符号2.1 不平衡度e unbalance facor £指三相电力系统中三相不平衡的程度，用电压或电流负序分量与正序分量的方均根值百分 比表示电压或电流不平衡度分别用eu或el表示2. 2 正序分量 Positive—sequence component将不平衡的三相系统的电量按对称分量法分解后，其正序对称系统中的分量2. 3 负序分量 negative一sequence component将不平衡的三相系统的电量按对称分量法分解后，其负序对称系统中的分量2. 4公共连接点Point of common coupling电力系统中一个以上用户的连接处3电压不平衡度允许值3.1电力系统公共连接点正常电压不平衡度允许值为2%，短时不得超过4%（取值见附录 A）电气设备额定工况的电压允许不平衡度和负序电流允许值仍由各自标准规定，例如旋转电 机按GB755《旋转电机基本技术要求》规定3. 2接于公共接点的每个用户，引起该点正常电压不平衡度允许值一般为1. 3%，根据连 接点的负荷状况，邻近发电机、继电保护和自动装置安全运行要求，可作适当变动、但必须满足3. 1条的规定。
4用户引起的电压不平衡度允许值换算电压不平衡度允许值一般可根据连接点的正常最小短路容量换算为相应的负序电流值，为 分析或测算依据；邻近大型旋转电机的用户，其负序电流值换算时应考虑旋转电机的负阻抗有 关不平衡度的计算见附录B5不平衡度的测量（见附录A）附录A不平衡度的测量和取值（补充件）A1本标准中e值指的是在电力系统正常运行的最小方式下负荷所引起的电压不平衡度为最 大的生产（运行）周期中的实测值例如炼钢电弧炉应在熔化期测量；对于日波动负荷，可取典型 日24h测量A2本标准规定的正常e允许值，对于波动性较小的场合，应和实测的五次接近数值的算术 平均值对比；对于波动性较大的场合，应和实测值的95%概率值对比，以判断是否合格其短 时允许值是指任何时刻均不能超过的限值为了实用方便，实测值的95%概率值可将实测值（不少于30个）按由大到小次序排列舍弃前 面5%的大值，取剩余实测值中的最大值；对于日波动负荷，也可以按日累计超标时间不超过 72min，且每30min中超标时间不超过5min来判断A3不平衡度测量仪器应满足本标准的测量要求每次测量，一般按3s方均根取值，对于离 散采样的测量仪器，推荐按下式计算：（A1）式中：e k——在3s内第k次测得的不平衡度；m——在3s内均匀间隔取值次数（m36）。
对于特殊情况，由供用电双方另行商定仪器的电压不平衡度测量的绝对误差不超过0. 2%；电流不平衡度测量的绝对误差不月过 1%。
