油库课程设计指导

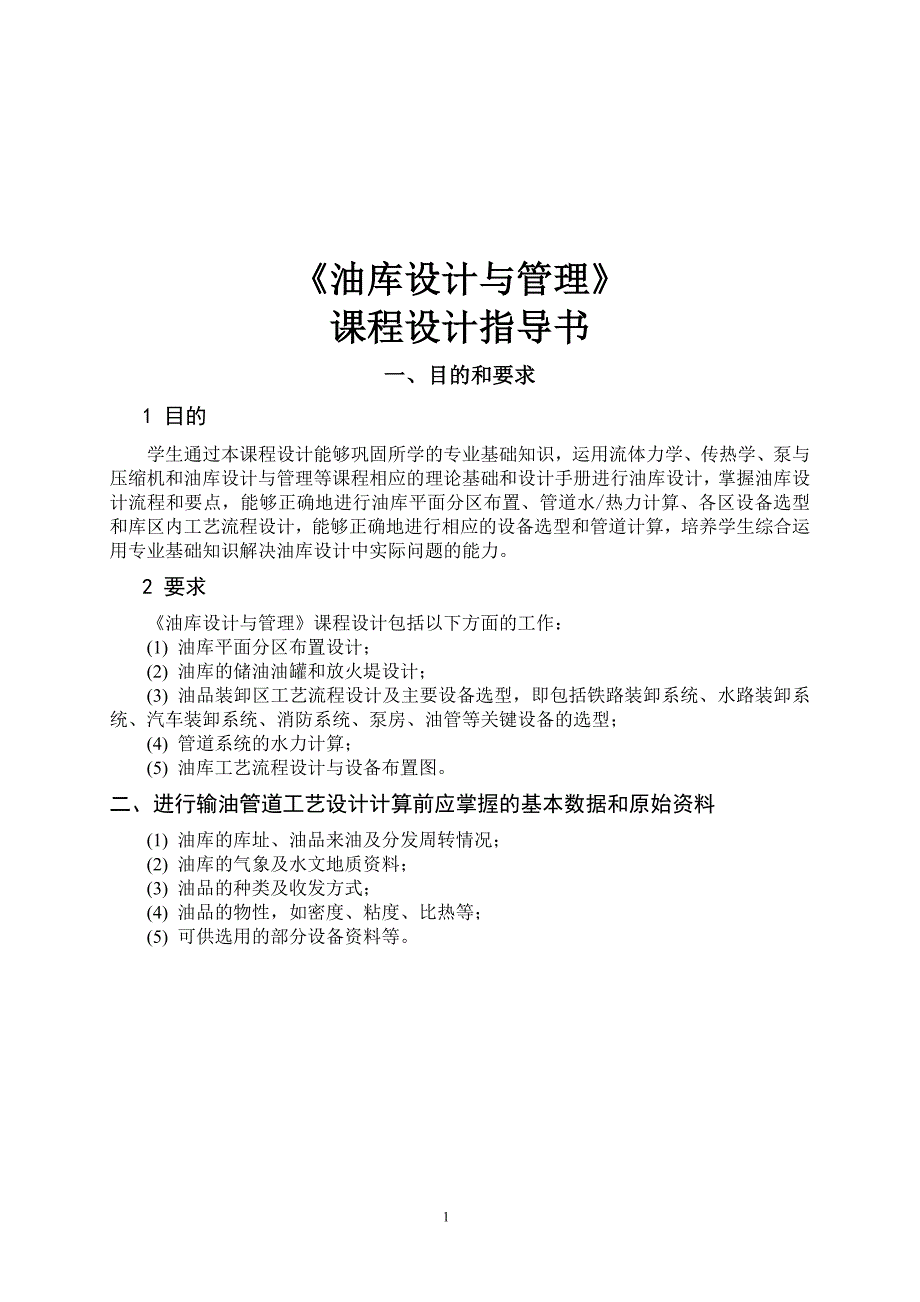

1《《油库设计与管理油库设计与管理》》 课程设计指导书课程设计指导书一、目的和要求一、目的和要求1 目的学生通过本课程设计能够巩固所学的专业基础知识，运用流体力学、传热学、泵 与压缩机和油库设计与管理等课程相应的理论基础和设计手册进行油库设计，掌握油 库设计流程和要点，能够正确地进行油库平面分区布置、管道水/热力计算、各区设备 选型和库区内工艺流程设计，能够正确地进行相应的设备选型和管道计算，培养学生 综合运用专业基础知识解决油库设计中实际问题的能力2 要求《油库设计与管理》课程设计包括以下方面的工作： (1) 油库平面分区布置设计； (2) 油库的储油油罐和放火堤设计； (3) 油品装卸区工艺流程设计及主要设备选型，即包括铁路装卸系统、水路装卸系 统、汽车装卸系统、消防系统、泵房、油管等关键设备的选型； (4) 管道系统的水力计算； (5) 油库工艺流程设计与设备布置图二、进行输油管道工艺设计计算前应掌握的基本数据和原始资料(1) 油库的库址、油品来油及分发周转情况； (2) 油库的气象及水文地质资料； (3) 油品的种类及收发方式； (4) 油品的物性，如密度、粘度、比热等； (5) 可供选用的部分设备资料等。

2四、设计与计算的基本内容(1) 油库总平面布置，包括 1) 油库平面布置的原则、2) 总平面图的布置说明，即 各分区功能和设计考虑的因素等； (2) 进行油库流程设计； (3) 完成油库的全部工艺及水力计算，选择相应系统的关键设备；(4) 进行泵房设计与计算； (5) 完成消防系统设计计算； (6) 绘制总平面布置图、总工艺流程图和泵房设计图；五、设计基本步骤与理论依据1、总平面布置设计1) 总平面布置原则 2) 总平面布置说明 A、储油区：储油区位置、油罐选型、灌区防火堤和人行踏步等细节设计说明； B、装卸区铁路装卸区：作用、设施组成、位置和设计规范的说明；公路装卸区：作用、设施组成、位置等情况的说明；辅助生产区：组成、位置情况的说明；行政管理区：作用、组成、位置等情况说明；库内道路：道路的布置说明 3) 总平面布置计算说明 A、油库容量的确定①各种油品设计公式kGVs式中，Vs：某种油品的设计容积，m3；G：该种油品的年周转额，t；：该种油品的的密度，t/m3；k：该种油品的周转系数，对于一、二级油库，取 k=1-3，对于三级及 以下油库取 k=4-8；：油罐利用系数，轻油=0.95；粘油=0.85② 各种油品容积计算结果列表及油罐型号、个数与种类③ 油库总库容量、油库定级、油罐参数列表B、灌区布置按照油库设计规范，确定各组油罐区的长宽尺寸。

3C、防火堤高度的确定防火堤高度比设计高度高 0.2m，但不低于 1m，不高于 2.2m不同油品防 火堤高度的计算：汽油区防火堤高度的确定：2 . 021max设计实有效有效 设计有效hhSVhVV式中，V有效：防火区的有效容油体积，m3；Vmax：油灌区油罐的最大容积，m3；h设计：防火堤的设计高度，m；h 实：防火堤的实际高度，m；S 有效：油罐区除油罐所占面积后的剩余面积，m2；柴油区和粘油区的防火堤高度设计计算一样，与汽油区防火堤高度设计 相比，不同在于 V有效=Vmax2、油品装卸作业设计1) 铁路装卸系统设备的选择首先，根据业务量确定每天到库的最多油罐车数tVkGnz式中，nz：每天到库一次最多油罐车位数；k：收发不均匀系数，一般 k=2.5；G：该油品散装铁路收发的计划年周转量，t/a；V：一节油罐车的容积，m3，一般取 V=50m3；t：一年中工作日，d；：该种油品的的密度，t/m3其次，列表计算各种油品的每日到库最大油罐车位数和计算最大油罐车总数然后，机车按牵引定数确定最大车位数：机车牵引定数014. 0' zn然后，车位数的确定：}min{' zznnN，最后，铁路作业线的布置4铁路线的布置说明；铁路作业线的长度计算：321LnlLLL式中，L：铁路作业线的长度，m；L1：作业线起点端（一般自警冲标算起）至第一节油罐车始端的距离， 一般取 L1=10m；L2：作业线终端车位的末端至车挡的距离，一般取 L2=20m；L3：轻、粘油油罐车相距的距离，一般取 L3=12m；l：一节油罐车的两端车钩内侧距离，m；n：油品一次到库的最大油罐车总数，若采用双股作业线时，取一次到 库最大油罐车数的一半。

2) 公路散装发油设施 首先，公路散装鹤管数的确定QmtGkBn式中，n：公路发油鹤管数；G：公路散装某油品的年发油量，t；Q：单支鹤管的工作流量，轻油 Q=50m3/h，粘油 Q=35m3/h；B：季节不均匀系数，B=1.5-2；k：发油不均匀系数，k=1.5-3；m：油库每年工作天数，d； t：平均每天的工作时数，一般 t=7h；：油品的的密度，t/m3 然后，列表计算每种油品的鹤管数 3) 桶装作业设施 首先，灌油栓数目的确定mqkTkG qkTQn式中，n：灌油栓数；G：年整装发油量，t；q：每日灌油栓每小时的计算生产率，m3/h，轻油 q=12m3/h，粘油 q=4m3/h；：不均匀系数，有桶装仓库时=1.1-1.2，无桶装仓库时=1.5-1.8；k kkk：罐油栓的利用系数，k=0.5；m：年工作天数，d； T：平均每天的工作时数，一般 T=7h；：油品的的密度，t/m3 列表计算每种油品的灌油栓数3、工艺流程设计说明1) 工艺流程说明总论52) 铁路装卸系统说明轻油、粘油收发系统说明内容包括设备组成及使用说明 3) 公路装卸系统该系统由整装和散装两部分，进行设备及其作用说明。

2) 轻油工艺流程的水力计算A、铁路轻油工艺流程水力计算A1、业务流量计算A2、集油管、吸油管及排出管的管径计算VQd4式中，d：计算的管径，m；Q：业务流量，m3/s；V：经济流速，m/s 列表计算不同油品的管径和选管型；A3、不同管道的当量长度计算分别计算鹤管、集油管、吸入管、排除管的长度djLLL式中，L：某种管道的当量长度，m；Lj：某种管道的实际长度，m；Ld：某种管道上的附件的当量长度，mA4、计算不同流量不同油品不同管道的水力摩阻针对鹤管、集油管、吸入管和排出管，确定流态、选用相关公式计算 hf列表表示以上计算结果A5、储油罐与列车油罐车液位高程差的确定储油罐的高、中、低油位标高，hH、hM、hL；不同油品结算结果列表 表示；油罐车槽车高、中、低油位标高，hH、hM、hL；不同油品结算结果列 表表示；储油罐-油罐车槽车油位标高差计算（、、、MMZLHZHLZ、 、 ） ；LLZA6、选泵计算不同流量不同液位下泵的扬程：ZhHf列表表示不同油品不同流量不同液位时的泵应该提供的扬程按照流量和扬程选泵，根据泵特性曲线选泵的的工作流量和扬程根 据泵选电机。

6A7、泵安装高度的确定及校核吸入特性选挥发性强的油品进行设计首先，泵的安装高度设计112yr yyahhgppZZZ式中，：液面高程差，m；ZZ2：泵轴中心的标高，m；Z1：吸入油罐液面的标高，m；一般取最低液位；pa：当地大气压，Pa；py：油品在计算温度下的饱和蒸汽压，Pa；：油品在计算温度下的密度，kg/m3；yhy-l：吸入管路摩阻，m；：油泵样本查得的允许汽蚀余量，m；rh其次，校核泵的吸入性能若安装高度不能满足吸入要求，则调整安装高度余量（如 3 . 0112Qryr yyaNPSHhhhgppZZZA8、汽阻的校核确定发生的汽蚀点、液位以及泵的流量，计算汽蚀的剩余压力gvhZgp gvhZHHf ra fash2222 式中，Hsh：发生汽蚀点的剩余压力；Ha ：当地大气压，Pa；：液面高程差，m；Zhf：发生汽蚀点距吸口之间的管道摩阻，m；判断：Hsh>Hy？A9、真空系统的计算首先，真空系统的组成，以及真空管道、真空集油管、真空罐的选型；其次，按引油选真空泵21lg3 . 2pp tVQg式中，Qg：真空系统的抽气速率，m3/min；V：真空系统容积，m3；t：抽气时间，min，取 t=5min；p1：系统开始抽气时的绝对压力，Pa；p2：系统经历 t 时间后的绝对压力，Pa。

7真空系统的容积包括鹤管、集油管、吸入管、真空罐的容积)(112fhzgpghpp换算成标准状态下的抽气速率bb ggpp TT '按照抽气速率和气压选真空泵及其驱动电机A10、扫舱校核首先，计算扫舱速率tVkQs式中，Qs：扫舱速率， ，m3/min；k：附加系数，k=1.5；：一辆油罐车的底油；Vt：扫舱时间，s其次，扫舱管的选型和摩阻水力计算再次，真空集油管的选型和摩阻水力计算然后，真空输油管的摩阻水力计算最后，真空泵的校核 扫气压力：，fshzp其中，油罐底标高高度标高真空罐的3/2z标准状况下扫气速率TT pppbbsa ssb比较真空流量是否大于标准扫气速率3) 公路轻油装卸区工艺流程水力计算散装和整装的分别计算，包括流量设定、吸排管径计算与选型、管道当量 长度及管阻计算、油位计算、选泵、泵安装高度、5、消防系统*1) 着火罐的确定VtnQTRAMf111式中，M1：扑救一次火灾的泡沫混合液设计用量，L；A1：单个储罐的保护面积，m2；R1：泡沫混合液供给强度，L/min.m2；T：泡沫混合液连续供给时间，min；n：计算储罐的辅助泡沫枪数量；Qf：每支辅助泡沫枪的泡沫混合液流量，L/min；t：泡沫枪的泡沫混合液连续供给时间，min；8V：系统管道内泡沫混合液剩余量，L。

泡沫混合液消耗量fnQRAQ112) 计算吸入管、排除管的管径选择经济流速、计算管径、选择管型3) 着火罐泡沫产生器数量及泡沫储备量的确定首先，泡沫产生器数量的确定，qc由所选泡沫产生器的型号确定ccqQn 其次，泡沫储备量的确定， 泡沫混合液浓度11MQ4) 消防用水的计算首先，配制全部泡沫混合液用水量QmQs)1 (1式中，m：泡沫混合液中泡沫液的浓度（比例） ；：泡沫连续供给时间，min；Q：扑救油罐及流散火需要泡沫混合液的总流量，L/s；其次，冷却着火罐用水量112FZQss式中，Zs：冷却水供给强度，L/min.m2；F1：着火罐壁表面积，m2；：冷却水供给时间，h1然后，冷却邻近油罐用水量113FZQsss总5) 选泵流量确定、扬程计算和选泵。
