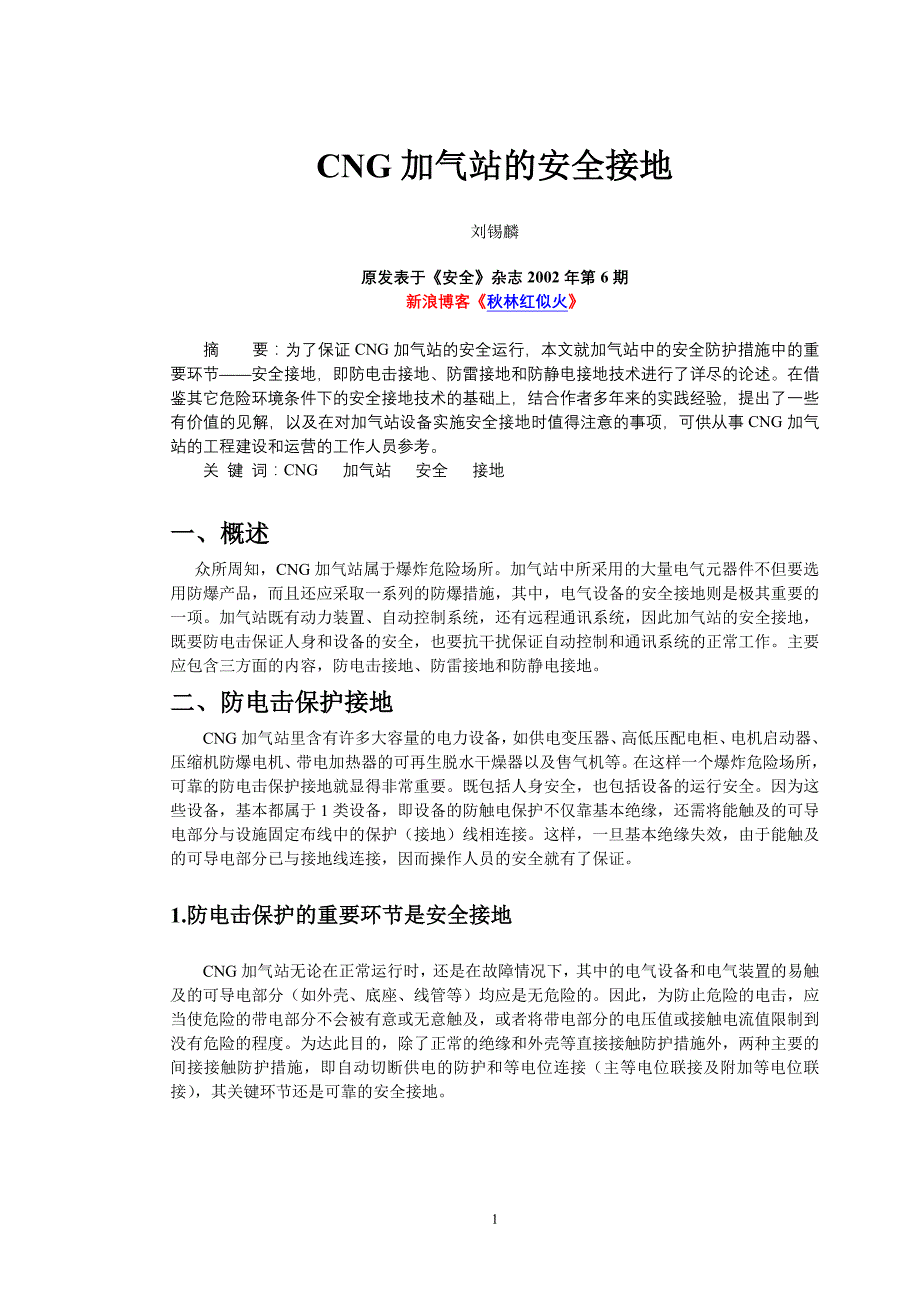

1CNG 加气站的安全接地刘锡麟 原发表于《安全》杂志 2002 年第 6 期新浪博客《 秋林红似火》摘 要：为了保证 CNG 加气站的安全运行，本文就加气站中的安全防 护措施中的重要环节——安全接地，即防电击 接地、防雷接地和防静 电接地技 术进行了详尽的论述在借鉴其它危险环境条件下的安全接地技术的基础上， 结合作者多年来的 实践经验，提出了一些有价值的见解，以及在对加气站设备实 施安全接地时值得注意的事 项，可供从事 CNG 加气站的工程建设和运营的工作人员参考关 键 词：CNG 加气站 安全 接地一、概述众所周知，CNG 加气站属于爆炸危险场所加气站中所采用的大量电气元器件不但要选用防爆产品，而且还应采取一系列的防爆措施，其中，电气设备的安全接地则是极其重要的一项加气站既有动力装置、自动控制系统，还有远程通讯系统，因此加气站的安全接地，既要防电击保证人身和设备的安全，也要抗干扰保证自动控制和通讯系统的正常工作主要应包含三方面的内容，防电击接地、防雷接地和防静电接地二、防电击保护接地CNG 加气站里含有许多大容量的电力设备，如供电变压器、高低压配电柜、电机启动器、压缩机防爆电机、带电加热器的可再生脱水干燥器以及售气机等。
在这样一个爆炸危险场所，可靠的防电击保护接地就显得非常重要既包括人身安全，也包括设备的运行安全因为这些设备，基本都属于 1 类设备，即设备的防触电保护不仅靠基本绝缘，还需将能触及的可导电部分与设施固定布线中的保护（接地）线相连接这样，一旦基本绝缘失效，由于能触及的可导电部分已与接地线连接，因而操作人员的安全就有了保证1.防电击保护的重要环节是安全接地CNG 加气站无论在正常运行时，还是在故障情况下，其中的电气设备和电气装置的易触及的可导电部分（如外壳、底座、线管等）均应是无危险的因此，为防止危险的电击，应当使危险的带电部分不会被有意或无意触及，或者将带电部分的电压值或接触电流值限制到没有危险的程度为达此目的，除了正常的绝缘和外壳等直接接触防护措施外，两种主要的间接接触防护措施，即自动切断供电的防护和等电位连接（主等电位联接及附加等电位联接） ，其关键环节还是可靠的安全接地22.防电击保护接地的基本类型⑴ 配电系统的接地型式配电系统的接地型式主要有 TN 系统、TT 系统和 IT 系统三种①TN 系统，即保护导体和中性导体分离接地系统该接地系统的电源系统有一点（如保护导体、中性点或一相线）直接接地，设备外露可导电部分通过保护导体于该点连接。
按照保护导体（PE 导体）和中性导体（ N 导体）的组合情况，TN 系统又可分为 TN－S 系统、TN－C－S 系统和 TN－C 系统三种在 CNG 加气站常用的是中性点接地的 TN－S 系统其中的设备可以是带有中性导体，也可是不带中性导体的如下图所示：由于保护中性导体（PEN 导体）的绝缘很难在全线尽善尽美，在三相负载不平衡而带电时，有可能同大地之间产生电弧或火花，所以 TN—C 系统不能用在 CNG 加气站②TT 系统，即电源系统接地，保护导体就近接地系统该接地系统的电源系统有一个直接接地点（如中性点或一相线） ，电气装置的外露可导电部分接至在电气上与电源系统接地点无关的独立的接地极上这种接地系统也常用在 CNG 加气站上3③IT 系统，该接地系统的电源系统，可接地点不接地或通过阻抗（电阻器或阻抗器）接地，电气装置的外露可导电部分单独直接接地由于 IT 系统允许在单一故障条件下持续运行，而故障条件下变为带电的部分与大地之间可能产生的电弧和火花是电气火灾和爆炸的危险隐患，因此这种接地方式不宜用在 CNG 加气站上⑵自动切断供电的防护接地自动切断供电的基本方法，是在保护装置中为故障电流设置一个包括装置中的保护导体和设备的保护联接在内的返回路；配置一个可以在故障情况下按规定时间切断供电的保护电器。
其接地要求具体讲：① TN 系统的接地外露可导电部分都必须通过保护导体与电力系统的接地点连接为了降低接地电阻值，保证在故障情况下的保护导体上的电位尽可能的接近地电位，如果存在其它有效接地体，应当将保护导体与其连接，同时应增加附加接地点并应均匀分布② TT 系统的接地在 TT 系统中，电力系统的可接地点（通常为中性点）直接接地；外露可导电部分通过保护导体单个地、成组地或集中地接到独立于电力系统接地极的一个或多个接地极上系统中同时可触及的外露可导电部分必须接到同一个接地极上，目的是降低故障条件下的同时可触及的外露可导电部分之间的接触电压值⑶主等电位联结和附加等电位联结主等电位联结和附加等电位联结，是引入我国的一项电击防护新技术，主要用于自动切断供电的防护措施① 主等电位联结主等电位联结就是用保护导体（或称主等电位联结导体）将系统中的主保护导体、主接地导体及电气装置以外的外部可导电部分（如主金属水管、主金属构架、基础内的钢筋等）全部在电气上连接在一起，形成一个等电位区域主等电位联结的主要作用是使处于等电位联结影响区域内的预期接触电压明显降低当实行传统的自动切断供电的防护措施，又难以满足对保护电器总切断时间所提要求时，往往采用外露可导电部分多点均匀接地的措施，这样可以减小预期电压值，从而降低对保护电器总切断时间的要求。
然而重复接地使预期接触电压降低的效果远不如主等电位联结计算说明，实行了主等电位联结后，其预期接触电压值仅有重复接地，和既无重复接地又无主等电位联结时的 0.093 和 0.067 倍，预期接触电压下降的效果十分显著② 附加等电位联结附加等电位联结，是 TN、TT、IT 系统电击防护措施的补充如前所述，上述系统各有其保护条件，如果系统的保护条件不易满足，可以采用附加等电位联结，以达到降低同时可触及的外露可导电部分之间，或外露可导电部分与外部可导电部分之间可能出现的较高的电位差这是一种局部等电位联结主要做法就是用保护导体（或称附加等电位联结导体）将同时可触及的外露可导电部分，例如设备的框架、外罩、外露电缆铠装层等，如果可能，还包括钢筋混凝土中的主钢筋在内的外部可导电部分在电气上联结在一起3.接地配置和保护导体⑴接地配置的安全要求和功能要求从自动切断供电的电击防护措施上讲，不管电气装置和系统采用何种形式的接地系统，都要求电气装置内的外露可导电部分通过保护导体与大地实行有效的电气连接，以便在故障4条件下形成故障电流回路，为保护电器提供用于自动切断的直接或间接的动作电流为了实现外露可导电部分的安全接地，例如防电击保护，要按照安全要求对它的接地配置有所规定；为了满足设备或系统的功能要求，例如工作接地等，则应从抗干扰等方面对接地配置提出技术要求。
⑵安全接地和功能接地既可合一也可分开传统的分开接地方式，是为了避免通过接地环节引入相互干扰，但由于不同目的的接地系统的增加，使分散接地所带来的不安全因素日益严重，接地导体之间潜在的耦合影响又难以避免，反而引起相互干扰因此采用安全保护和功能接地配置合一的方式，逐渐被各专业装置和设备所采用⑶接地导体接地导体是一种较特殊的 PE 导体它的一端与接地极相连接，另一端与总接地端子或母线排相连接地导体与接地极之间的连结应牢固完好，防止遭受机械损伤和腐蚀，接地体应进行防腐处理，保证良好的电气连续性；为防止电化学腐蚀，接地导体不得使用铝材，不同金属材料互连时亦应采用防电弧腐蚀措施⑷接地极接地极是与大地紧密接触并与之形成电气连结的一个或一组可导电部件电气装置对地连接的效果如何主要取决于接地极的结构设计和安装接地极可以采用如下型式：棒或管、带或线、板或网、埋入基础中的导电体、钢筋混凝土中的钢筋以及其它合适的地下金属构件设计和埋设接地极时的其它注意事项：①接地极埋设深度和结构型式应当考虑到不致因土壤的干燥、结冰等环境变化致使接地极电阻值超过规定如果条件许可，接地极必须埋设在土壤的永久潮湿层②应根据预计通过接地极的电流大小和持续时间，土壤的类型、温度、含水量等因素，采取措施以防止接地极附近区域土壤的干燥。
③接地极安装处的电阻率应在安装前测定，在以后的运行中还应定期测量④当土壤电阻率较高、接地极功效不易实现时，可采用普通食盐和硫酸镁等化学物质进行处理，使土壤电阻率降低 15%至 90%⑸接地电阻不管从保护目的还是功能目的出发，电气装置的对地连接的接地电阻应当是越小越好然而从经济上讲这种要求是不合理的对地连接的接地电阻值可以认为主要取决于接地极的散流电阻在接地环境条件已确定的条件下，为了降低接地极的散流电阻，必须增大接地极与土壤的接触面积，即尽可能的增大接地极的结构尺寸，这在经济上是不合理的，在技术上也是不必要的因此应当根据电气装置的具体特点，对接地电阻值提出合理的最低限制GBJ65—83《工业与民用电力装置的接地设计规范》对接地电阻值提出了具体要求它规定：并列运行的变压器等电力设备总容量不超过 100KVA 时，接地电阻值不宜超过 10Ω对低压电力设备接地装置的接地电阻，不宜超过 4Ω低压线路零线（中性线）每一重复接地装置的接地电阻不应大于 10Ω在电力设备接地装置的接地电阻允许达到 10Ω的电力网中，每一重复接地装置的接地电阻不超过 30 Ω，但重复接地不应少于 3 处 参考以上情况，CNG 加气站的防电击保护接地的接地电阻也不宜超过 10Ω。
54.加气站防电击保护接地的具体要求通常属于爆炸危险场所 2 区的 CNG 加气站，其防电击保护接地装置，除了要符合以上所述的一般规定外，还需满足以下具体要求 （为了方便交流，以下术语尽可能采用工程中常用的一些俗称） ⑴电气设备的接地连接电气设备的金属外壳应与接地系统可靠连接，电气设备的内接地端子，应该与专门的接地线连接如果设备安装在接地的金属构架上，或者导管配线的金属管接地良好，可以作为外接地有些文献特别指出， “不能利用输送可燃性气体或液体的管道作为接地线 ”但在CNG 加气站上，所有设备都是用天然气管道联结起来的，为了保持等电位，接地网和接地干线就必须和地下天然气管道相连接若接地线与相线敷设在同一保护管内时，应具有与相线相等的绝缘此时的金属管线，电缆的金属包皮等，只能作为辅助接地线站内的照明灯具，可利用有可靠电气连接的金属管线系统作为接地线，但不得利用输送天然气的管道接地干线应在危险区域不同的方向不少于两处与接地体连接⑵接零保护应符合下列规定①架空线路终端、总配电柜及区域配电箱与电源变压器的距离超过 50m 以上时，其保护零线（PE 保护线）应作重复接地，接地点阻值不大于 10Ω。
②进入加气站的电源线应该是零线（N 中性线）和地线（PE 保护线）分开设置，即 3相 5 线制如果是 3 相 4 线制时，则应在安全区域转化为 3 相 5 线制③零线和相线的材质应相同，零线的最小截面积应符合有关规定④电气设备的地线或零线应并联接地，严禁串联接地或者地接零零线上严禁装设开关或者融断器⑤地线或零线应采用焊接、压接、螺栓连接或其它可靠的方法连接严禁缠绕或钩挂⑶其它场合可以不接地的电气部分有关电力设备接地设计技术规程规定不需要接地的下列部分，在加气站这个爆炸性气体环境内仍应进行接地①在不良导电地面处，交流额定电压为 380V 及以下的电气设备，如变压器、低压配电柜、电机启动器等正常不带电的金属外壳；②在干燥环境，交流额定电压为 127V 及以下的电气设备，如控制变压器（有时电压为 120V） 、售气机等正常不带电的金属外壳；③安装在已接地的金属结构上的电气设备，如橇装式压缩机站⑸电气元器件的可靠接地根据国外的经验，压缩机站的防爆控制箱内的一些关键元器件的接地，不得接在金属外壳上，而必须用导线直接接在接地干线上，即所谓的“可靠接地” 三、防雷接地CNG 加气站一般情况下属于爆炸危险场所 2 区，所以也应属于第二类防雷建筑物，其防雷措施主要有以下方面。
⒈防直击雷⑴宜采用装在加气站建筑物上的避雷网（带）或。
