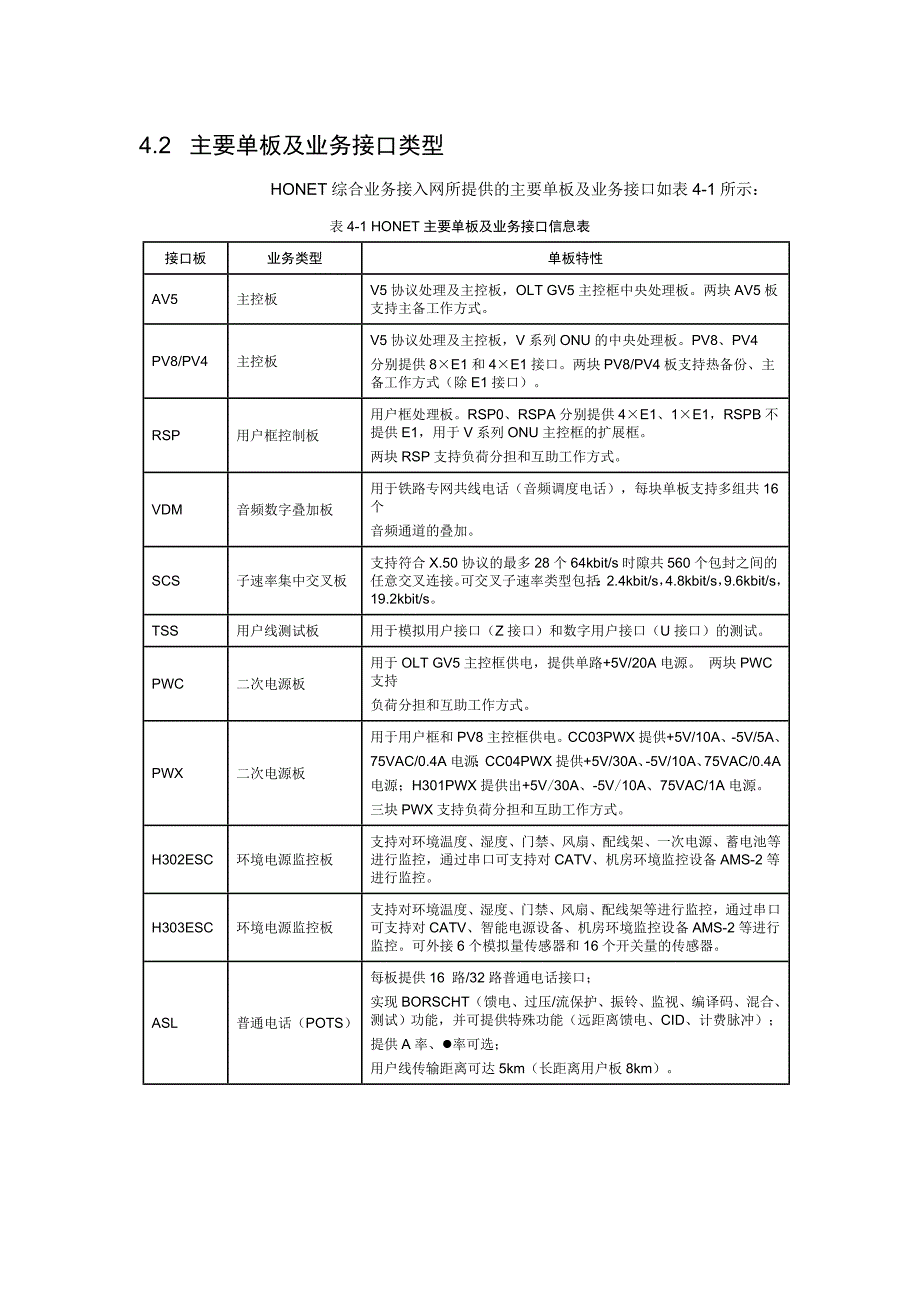

4.2 主要单板及业务接口类型HONET 综合业务接入网所提供的主要单板及业务接口如表 4-1 所示：表 4-1 HONET 主要单板及业务接口信息表接口板 业务类型 单板特性AV5 主控板 V5 协议处理及主控板，OLT GV5 主控框中央处理板两块 AV5 板支持主备工作方式PV8/PV4 主控板V5 协议处理及主控板，V 系列 ONU 的中央处理板PV8、PV4分别提供 8×E1 和 4×E1 接口两块 PV8/PV4 板支持热备份、主备工作方式（除 E1 接口）RSP 用户框控制板用户框处理板RSP0、RSPA 分别提供 4×E1、1×E1，RSPB 不提供 E1，用于 V 系列 ONU 主控框的扩展框两块 RSP 支持负荷分担和互助工作方式VDM 音频数字叠加板用于铁路专网共线（音频调度），每块单板支持多组共 16个音频通道的叠加SCS 子速率集中交叉板支持符合 X.50 协议的最多 28 个 64kbit/s 时隙共 560 个包封之间的任意交叉连接可交叉子速率类型包括：2.4kbit/s，4.8kbit/s，9.6kbit/s ，19.2kbit/sTSS 用户线测试板 用于模拟用户接口（Z 接口）和数字用户接口（U 接口）的测试。
PWC 二次电源板用于 OLT GV5 主控框供电，提供单路+5V/20A 电源 两块 PWC支持负荷分担和互助工作方式PWX 二次电源板用于用户框和 PV8 主控框供电CC03PWX 提供+5V/10A、-5V/5A、75VAC/0.4A 电源；CC04PWX 提供+5V/30A、-5V/10A、75VAC/0.4A电源；H301PWX 提供出+5V/30A、-5V /10A、75VAC/1A 电源三块 PWX 支持负荷分担和互助工作方式H302ESC 环境电源监控板支持对环境温度、湿度、门禁、风扇、配线架、一次电源、蓄电池等进行监控，通过串口可支持对 CATV、机房环境监控设备 AMS-2等进行监控H303ESC 环境电源监控板支持对环境温度、湿度、门禁、风扇、配线架等进行监控，通过串口可支持对 CATV、智能电源设备、机房环境监控设备 AMS-2 等进行监控可外接 6 个模拟量传感器和 16 个开关量的传感器ASL 普通（POTS ）每板提供 16 路/32 路普通接口；实现 BORSCHT（馈电、过压/流保护、振铃、监视、编译码、混合、测试）功能，并可提供特殊功能（远距离馈电、CID、计费脉冲）；提供 A 率、 率可选；用户线传输距离可达 5km（长距离用户板 8km）。
接口板 业务类型 单板特性DSL ISDN-BRI每板提供 8 路 ISDN-BRI；接口板完成 ISDN 的 U 接口线路终端（LT）功能，并实现 ISDN 功能模型第 1 层、第 2 层功能；提供远馈、保护、测试功能；用户线传输距离可达 5kmDTE ISDN-PRI（E1）每板提供 2 路/8 路 E1 接口（支持 ISDN-PRI 业务）；满足 ITU 建议 I.431，单板完成 ISDN-PRI 物理层功能，高层功能由系统主控单元处理；该单板可用于其它用途，如提供 V5 承载通路CB02VFB 普通 2/4 线音频每板提供 16 个 2 线音频接口或 8 个 4 线音频接口；由软件设置 2 线或 4 线接口；2 线和 4 线阻抗为 600或 1650两种可设；A 律 PCM，符合 ITU-T G.711 建议；音频指标符合 ITU-T G.712 标准；接收、发送增益软件可调二线收发增益分别为：-7～-2dB，05～0dB；四线收发增益分别为：-11～+4dB，-1～+14dB；用户线传输距离可达 5kmCB03VFB 铁路共线及音频接口前 8 路为铁路共线接口，后 8 路为普通音频接口；由软件设置 2 线或 4 线接口；A 律 PCM，符合 ITU-T G.711 建议；接收、发送增益软件可调。
前 8 路收发增益分别为：-11～+4dB， -1～+14dB后 8 路，二线收发增益分别为：-7～-2dB，0～+5dB ；四线收发增益分别为：-11～+4dB，-1～+14dB用户线传输距离可达 5kmCDI 直接拨入接口（FXO 接口）每板提供 16 个接口（二线）；A/律 PCM，符合 ITU-TG711 建议；600 欧接口阻抗接收、发送增益软件可调收发增益分别为：-22～-3dB，-8.5～+13dB；用户线传输距离可达 5kmATI 2/4 线 E&M 接口每板提供 6 路 2/4 线 E&M 接口，每路提供 2/4 线音频及 1E1M 信令线（贝尔 V 类）；A 律 PCM，符合 ITU-TG711 建议；音频指标符合 ITU-T G.712 标准；接收、发送增益软件可调收发增益分别为：-20～+1.5dB ，-7～+14dB；用户线传输距离可达 5km接口板 业务类型 单板特性MST 磁石接口板每板提供 4 路二线磁石接口和 4 路四线用于连接 VFB 板的普通音频接口；完成 25Hz 铃流信令 /2100Hz 带内信令的双向转换，与 VFB 配合使用SRX 子速率数据业务每板提供 5 路 V.24 同步接口或 3 路 V.24 异步接口；速率包括同/异步 2.4/4.8/9.6/19.2kbit/s，同步 48kbit/s，按照 ITU建议X.50 复用；接口为同步、异步兼容，由软件设定。
端口可靠的传送距离为 30 米DDU 64K 数字单元 主要为 DDU2（同向 64kbit/s）成品板，每板提供两路 64kbit/s；端口可靠的传送距离为 30 米H302HSL 超速率数据业务每板提供 2 个 V.35 接口，2 个 E1/FE1 接口；速率为 N×64kbit/s，1 ≤N≤31 （占用内部 HW 资源时，V.35 端口N 最大值为 25；占用 FE1 端口资源时，V.35 端口 N 最大值为31可以与用户框其它接口板共享带宽，也可直接用 E1 接口接入数据业务节点机V.35 端口可靠的传送距离为 30 米FE1 符合 G.703 标准75 欧同轴方式可拉远 300 米，120 欧屏蔽双绞线方式可拉远 1000 米H303HSL 超速率数据业务每板提供两个 E1 端口及两个 SHDSL 端口；两路 SHDSL 接口，经过 Modem 变换后，可以提供两路 V.35 或者FE1 接口，为用户提供 N×64kbit/s （3≤N≤31）的数据业务接口；SHDSL 上面承载的用户数据可以从 HW 交换到 RSP/PV8，通过统一的 E1 线路进传输设备，也可以直接利用本板 E1 接口进传输设备。
如果使用 HW，V.35/FE1 端口最大可用速率为 28×64kbit/s；如果使用 E1 上传输设备， V.35/FE1 端口最大可用速率为31×64kbit/sMTA 数据业务远距离接入采用 2B1Q 线路接口与用户框中的接口板相连，接入距离可达 3-5公里（0.4mm 铜线）；提供 1 个 V.24/V.35 兼容接口，2 个 V.24 接口；速率包括子速率（2.4/4.8/9.6/19.2kbit/s ，按照 ITU 建议 X.50 复用）、64kbit/s、128kbit/s；子速率接口为同步、异步兼容，由软件设定MLC 2B1Q 接口1 个 E1 接口；8 路 U 接口（ 2B1Q 编码），可以分别与 8 个 MTA 终端相连，实现V.24/V.35数据接口的拉远（3～5 公里）接口板 业务类型 单板特性ILR 模拟 CATV 插于 ONU 的 CATV 单元内，完成 CATV 光信号到电信号的变换；电接口阻抗为 75，频带为 50～750MHzWSA 无线用户模块处理板插于 ETS450WLL 基站（BS），实现无线信令和有线 ASL 信令的转换，基站资源的控制等功能。
提供 1 路 E1 接口，用于与 ONU 或 OLT 相连DLI DECT 线路接口板插于 ETS1900 基站控制器（BSC），以 2B＋D 接口与基站之间传送话音信息和控制信令，并向基站提供远端供电和系统同步信号每块 DLI 板提供 8 个 2B+D U 接口，可连接 4 个基站，每个基站占用两个 U 口提供 64kbit/s PCM 与 32kbit/s ADPCM 信号之间的转换连接最大距离：450m（BS 需加热电源时）；1000m（BS 不需加热电源时）。
