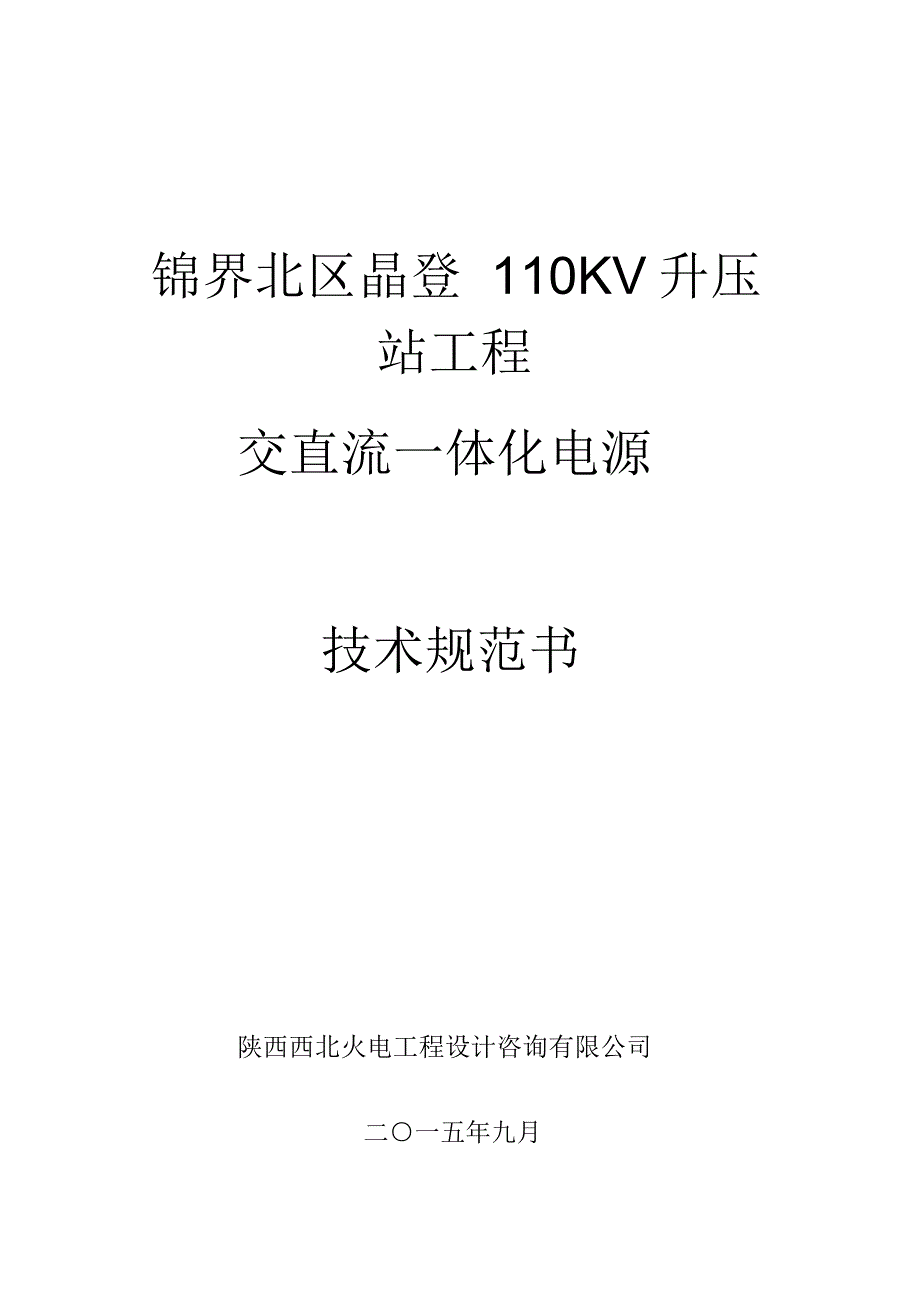

锦界北区晶登 110KV升压站工程交直流一体化电源技术规范书陕西西北火电工程设计咨询有限公司二○一五年九月一、一般要求1、交直流一体化电源系统（包括交流电源、直流电源、逆变电源、通信电源）宜由一家供应商提供，统一进行设计、生产、调试、服务2、交直流一体化电源系统宜整体使用各种功能模块进行配置，特别是所有进线、出线开关应使用智能开关模块：将开关、传感器、智能电路集成在一个可插拔式机箱模块内直流绝缘监测功能分散到直流馈线模块内处理要求模块外部没有二次接线，模块之间没有常规联络电缆，模块对外只有通信接线，以满足变电站上行下达信息传输的核心思想3、设置站用电源一体化监控模块，对全站站用电源进行统一管理4、取消 UPS，使用逆变电源直接挂在变电站直流母线上运行事故照明电源取自相关逆变电源输出5、取消通信蓄电池组配置及通信用充电设备，使用 DC/DC模块直接挂在变电站直流母线上运行6、站用交流系统采用 ATS开关并配置智能设备实现多运行方式自动投切7、单体蓄电池监测不宜有跨柜接线，对外只有通信接线，以满足变电站上行下达信息传输的核心思想8、操作用直流系统符合国家相关规定9、所有站用电源智能模块均采用直流作为装置电源。
二、遵从标准下列文件中的条款通过本标准的引用而成为本标准的条款 凡是注日期的引用文件， 其随后所有的修改单（不包括勘误的内容） 或修订版本均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本 凡是不注日期的引用文件， 其最新版本适用于本标准GB/T 2900.1-1993电工术语基本术语GB/T 2900.11-1988蓄电池名词术语GB/T 2900.17-1994电工术语电气继电器GB/T 2900.32-1992电工术语电力半导体器件GB/T 2900.33-1993 电工术语 电力电子技术GB/T 19826-2005 电力工程直流电源设备通用技术条件及安全要求GB 4208-1993 外壳防护等级（ IP 代码）GB/T 6113.1-1995 无线电干扰和抗扰度测量设备规范GB7251.1-1997 低压成套开关设备和控制设备GB/T 7261-1987 继电器及继电保护装置基本试验方法GB/T 7266-1987 电力系统二次回路电气控制台基本尺寸GB/T 13384-1992 机电产品包装通用技术条件GB/T 14048.1-2000 低压开关设备和控制设备总则GB/T 17625.1-1998 低压电器及电子设备发出的谐波电流限值（设备每相输入电流≤16A）GB/T 17625.2-1999 电磁兼容 限值 对额定电流不大于 16A 的设备 在低压供电系统中产生的电压波动和闪烁限值GB/T 17626.2-1998电磁兼容试验和测量技术静电放电抗扰度试验GB/T 17626.12-1998电磁兼容试验和测量技术振荡波抗扰度试验DL/T 459-2000电力系统直流电源柜订货技术条件DL/T 637-1997阀控式密封铅酸蓄电池订货技术条件DL/T 728-2000电力系统用蓄电池直流电源装置运行与维护技术规程DL/T 781-2001电力用高频开关整流模块DL/T 856-2004电力用直流电源监控装置DL/T 857-2004发电厂、变电所蓄电池用整流逆变设备技术条件DL/T 5155-2002 220KV~500KV 变电所所用电设计技术规程三、系统组成及功能要求整个站用电源系统由各种模块组成，包括：一体化监控模块、交流进线模块、交流馈线模块、直流监控模块、充电模块、带绝缘监测的直流馈线模块、电池监测模块、逆变电源模块、 DC/DC通信电源模块。
1、一体化监控模块站用电源一体化监控模块存储整个站用电源数据，通过一个通信接口与当地监控系统连接，能完成站用电源四遥功能站用电源一体化监控模块故障不能影响其他电源智能模块运行站用电源一体化监控模块可使用工控机或单片机系统完成能实现以下功能：（ 1）实时显示采样数据及状态量，根据设定逻辑告警；（ 2）历史事件查询；（ 3）历史曲线查询；（ 4）数据库管理2、交流进线模块负责站用电源从站用变至交流母线的智能管理，全站配置 2 台交流进线模块每台模块内含 2 台 PC级 ATS（ 400A）开关， 4 台 400A 塑壳断路器与 ATS开关串联，作为交流进线回路保护开关模块内智能监控部分管理 ATS的自动切换应具备以下功能：1) 闭锁功能采用自动转换开关 ATS，带机械电气双闭锁功能， 同时一体化电源智能控制模块还带有电气闭锁， 确保任何情况下，两路电源不至于碰撞2) 正常运行方式方式 1：两回电源进线分别带Ⅰ、Ⅱ段母线，两段母线分列运行方式 2：一回电源进线为主供电源带Ⅰ、Ⅱ段母线，另一回电源热备用，两段母线分列运行3) 互投功能主供电源（ I ）失电，备用电源（ II ）应自动投入，保证不间断供电。
另外，用户应可自主改变主供电源和备用电源，同时具备远方遥控投切功能4) 自恢复功能主供电源（ I ）消失后又恢复，系统应自动恢复主供电源（ I ）供电5) 检修状态功能可通过 ATS选择开关，将开关置于“手动”位，方便检修人员对控制部分进行维修6) 通讯功能系统应带有 RS485通讯接口，并提供 MODBUS通讯规约以方便与变电站内自动化系统通信变电站自动化系统可在后台更改运行模式、查看电气参数、查看事件记录等7) 遥控功能对 ATS自动转换开关具有遥控功能，可在远方变更当前运行模式8) 监控功能——状态监视监测 ATS 开关位置状态，自投装置动作、装置故障告警、母线电压异常告警、站用电源消失告警等——电气量远方监测与显示采用一体化电源智能控制器可监测母线三相电压、三相电流、有功功率、无功功率、频率、功率因数、电度等电气参量控制器带有 RS485 通讯口，可方便接入监控系统具备通讯接口，可方便接入变电站综合自动化系统——事件记录告警事件记录、装置动作事件记录信号9) 支持运行模式（ 1）固定电源 I 供电；（ 2）固定电源 II 供电；（ 3）自动电源 I ，电源 I 为主供电源；（ 4）自动电源 II ，电源 II 为主供电源；（ 5）自动转换，无主备关系供电；（ 6）检修模式。
10) 外部闭锁功能可通过监测开关是否故障跳闸判断是否母线故障当母线上有故障发生时，可以通过进线断路器辅助触点闭锁 ATS切换进线电源，避免事故扩大11) 保护功能——零序过流保护——过负荷保护保护功能应能通过软压板实现投退3、交流馈线模块监测单相电流、 开关状态、开关事故跳闸信号，并可实现远方遥控交流馈线断路器一次、二次可独立检修，开关之间具备防燃、防爆隔离每路交流空开均需加装 SD及 OF报警接点4、直流监控模块能根据蓄电池充电曲线控制充电模块输出，进行恒流充电、恒压充电、浮充电的转换；能根据设定产生过压、过流、低压等告警信号具备与一体化监控器连接的通信接口5、充电模块全站配置 1 套（ 5 台 20A）充电模块主要功能是将交流电源变换为高品质的直流电源同时具备以下功能：（1）保护功能1）输入过 / 欠压保护模块具有输入过 / 欠压保护功能 当输入电压小于欠压设定值或大于过压设定值后，模块保护，无直流输出，保护指示灯（黄色）亮电压恢复到正常范围后，模块自动恢复工作2）输出过压保护 / 欠压告警模块具有输出过压保护欠压告警功能当输出电压大于过压设定值后，模块保护，无直流输出，告警指示灯（红色）亮。
当输出电压小于欠压设定值后，模块告警，有直流输出，保护指示灯（黄色）亮电压恢复后，模块输出欠压告警消失3）短路回缩模块具有短路回缩功能当模块输出短路时，输出电流不大于短路因素排除后，模块自动恢复正常输出40％额定电流4）缺相保护模块具有缺相保护功能当输入缺相时，模块限功率，可半载输出5）过温保护模块的进风口被堵住或环境温度过高导致模块内部的温度超过设定值时，模块会过温保护，模块面板的保护指示灯（黄色）亮，模块无电压输出当异常条件清除、模块内部的温度恢复正常后，模块将自动恢复为正常工作6）原边过流保护异常状态下模块整流侧出现过流，模块保护2）其它功能1）风扇温度控制模块采用温度和电流联合控制风扇转动的方式风扇转速分为停转、半转和全转三档，通过对输出电流和模块温度综合考虑进行风扇调速控制2）故障显示3）通信功能：具备和直流监控模块的通信接口6、母线绝缘监测模块在系统正常运行时实时监测正负母线的对地电压， 在对地电压未超过整定越限前， 模块并不会投入接地电阻去测量母线绝缘电阻值，避免正常时，不停“投入 / 切除”平衡电桥接地电阻，造成直流母线始终处于不断波动中当对地电压越限时自动测量母线绝缘电阻值。
具备与一体化监控器连接的通信接口7、带绝缘监测的直流馈线模块监测单相电流、 开关状态、开关事故跳闸信号，并可实现远方遥控能根据馈线漏电流监测绝缘状况， 每段直流母线只允许 1 台馈线模块做母线绝缘监测， 应能明显区分做母线绝缘监测的模块一次、二次可独立检修，开关之间具备防燃、防爆隔离具备与一体化监控器连接的通信接口8、逆变电源模块配置 2 台 10KVA逆变电源模块，采用主从运行模式逆变电源模块为交直流备用方式正常运行，由交流输入供应负载电源，一旦交流输入消失，无延时切换到直流输入供电，保证监控计算机等负载不受影响逆变电源应不能产生对直流系统的干扰信号，影响其他负载可靠运行具备与一体化监控器连接的通信接口9、 DC/DC通信电源模块配置3 台输出电流20A 的 。
