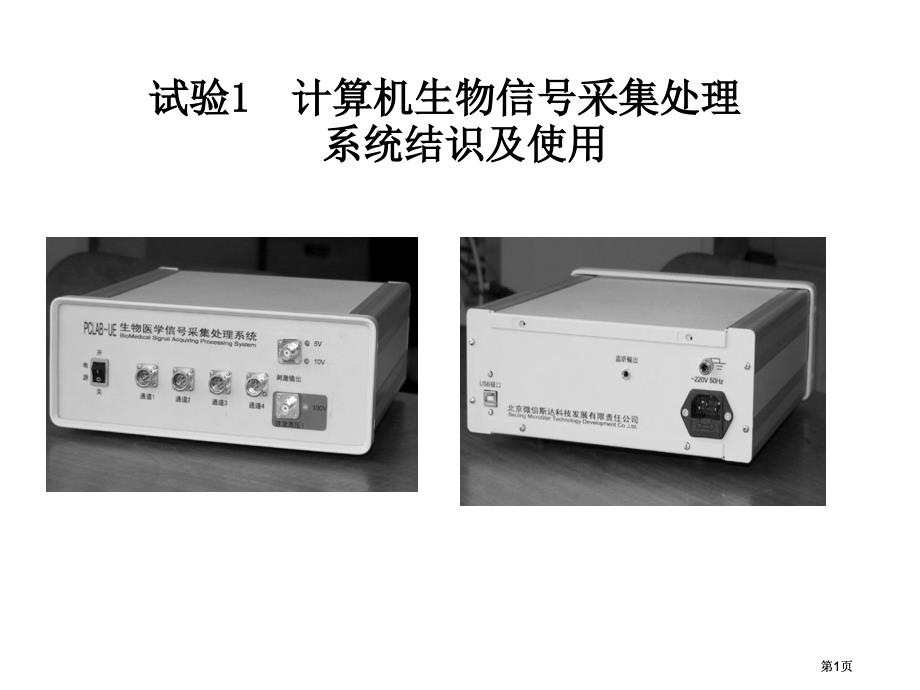

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,,,*,试验1 计算机生物信号采集处理 系统结识及使用,,,第1页,第1页,一、试验目的,,1、熟悉计算机生物信号采集处理系统基本原理及构成2、熟悉并掌握计算机生物信号采集处理系统基本操作与使用办法 第2页,第2页,二、试验原理,计算机生物信号采集处理系统是以计算机为关键，结合可扩展软件技术，集成生物放大器与电刺激器，并且具备图形显示、数据存储、数据处理与分析等功效电生理学试验设备第3页,第3页,硬件,主要完毕对各种生物电信号（如心电、肌电、脑电）与非生物电信号（如血压、张力、呼吸）采集并对采集到信号进行调整、放大，进而对信号进行模/数（A/D）转换，使之进入计算机该系统由,硬件,和,软件,两大部分构成Pclab-UE生物信号采集处理系统（硬件）,,,,第4页,第4页,软件,主要用来对已经数字化了生物信号进行显示、统计、存储、处理及打印输出，同时对系统各部分进行控制，与操作者进行对话Pclab-UE应用软件运营时窗口图第5页,第5页,Pclab系统工作原理模式图,,,,第6页,第6页,Pclab-UE生物医学信号采集处理系统,,三、试验材料、用具及试剂,三、试验内容,1.计算机生物信号采集处理系统构成及原理。
2.计算机生物信号采集处理系统基本操作与使用第7页,第7页,四、试验办法与环节,1.生物医学信号放大器使用简介,,PCLAB-UE生物医学信号采集处理系统,电源,开,关,通道1,通道2,通道3,通道4,刺激输出,5V,10V,100V,北京斯达科技发展有限责任公司,USB接口,监听输出,地线接口,电源接口,,,第8页,第8页,2. Pclab-UE应用软件窗口界面功效简介,,,第9页,第9页,3.普通生物医学信号采集软件设置操作,第一步，执行“设置”菜单中“采样条件”菜单项，打开采样条件设置窗口见下图：,,,,第10页,第10页,第二步，为每个通道在控制面板通道功效列表框中选择相应试验类别，同时拟定要计算内容 ：,,,,第11页,第11页,第三步，适当调整输入范围，时间常数，低通滤波，陷波，纵向放缩，时间单位等参数,,,,,第12页,第12页,第四步，假如使用直流状态，即使用传感器进行非电信号试验时，要对通道进行调零，执行“设置”菜单中“当前通道调零”菜单项进行自动调零如图：（若是偏离太大，则先调传感器电位器）,,,,第13页,第13页,第五步，对非电信号如血压、张力等能够进行定标，执行“设置”菜单中“当前通道定标”菜单项进行定标。
第六步，单击工具栏上按钮开始采样，在采样过程中能够实时调整输入范围、低通滤波、纵向放缩等各项指标以使波形达到最好效果，再次单击此按钮则可停止采样第14页,第14页,4. 刺激器设置与调整,第一步：打开刺激器设置面板，能够通过“设置”菜单下“刺激器设置”菜单项来实现，也能够通过工具栏上按钮在控制面板和刺激面板间进行切换，此时刺激面板就会代替放大器控制面板以以便您进行刺激器参数设置第15页,第15页,第二步：选择适当刺激模式，调整相应波宽、幅度、周期、延时、间隔等参数，然后单击工具栏上“刺激”按钮即可发出所要刺激第三步：刺激标识想要显示在哪个通道上，就在相相应通道上打钩，这样在当前通道上就能够显示相应刺激幅度、波宽与标识第16页,第16页,5.试验结果存盘及打印输出,存盘：,所有数据保留统计保留选择保留打印输出：,对于采样波形打印输出，能够先通过工具栏上“预览”按钮或“文献”菜单中“打印预览”菜单项来进行波形预览，然后通过“文献”菜单中“打印”菜单项直接打印输出也能够通过打印预览中“打印”直接进行打印输出）,,,,第17页,第17页,作业与思考,,（一）简述计算机生物信号采集处理系统构成及基本原理。
二）试述计算机生物信号采集处理系统基本操作流程第18页,第18页,。
