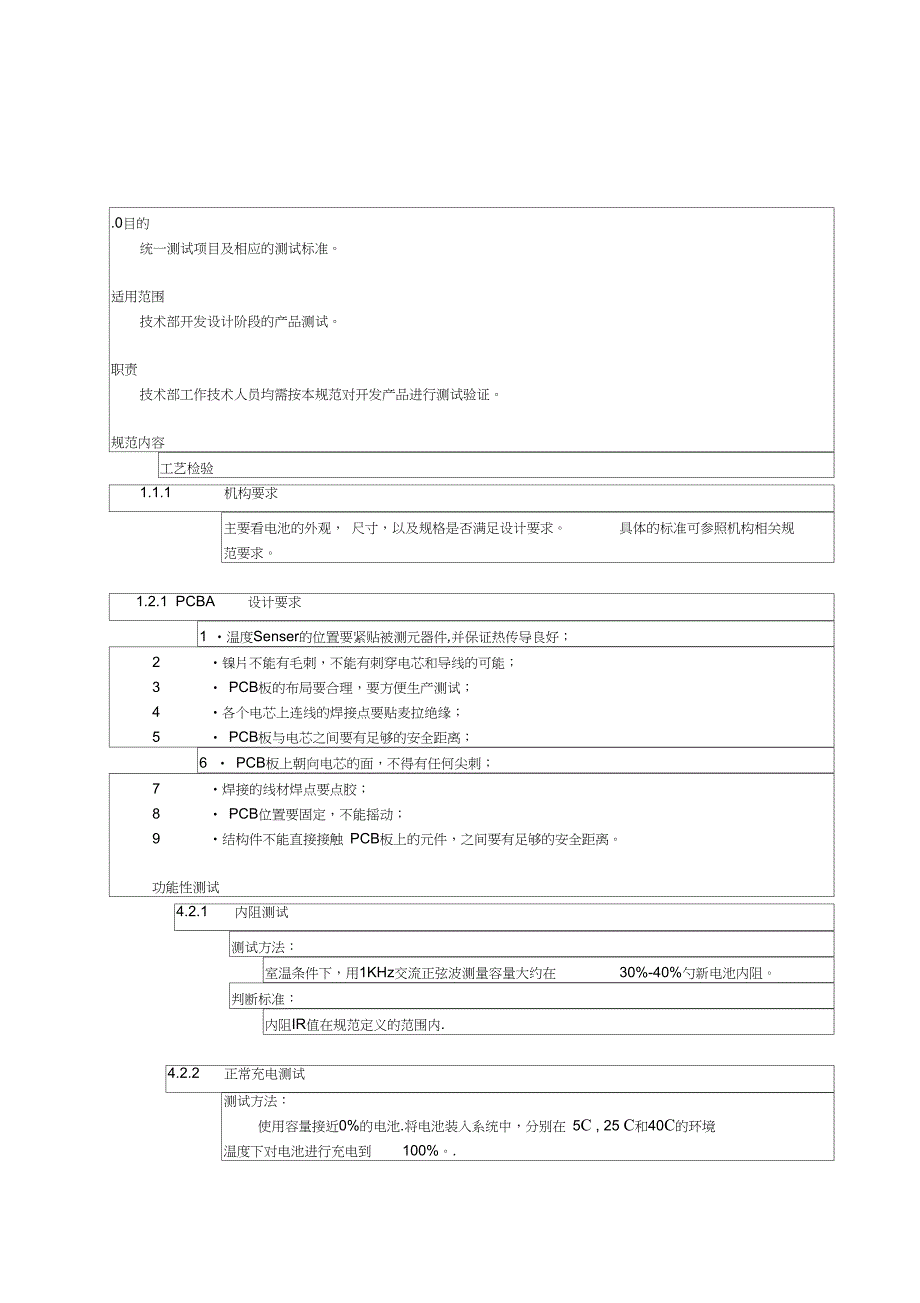

0目的统一测试项目及相应的测试标准适用范围技术部开发设计阶段的产品测试职责技术部工作技术人员均需按本规范对开发产品进行测试验证规范内容工艺检验1.1.1 机构要求主要看电池的外观， 尺寸，以及规格是否满足设计要求 具体的标准可参照机构相关规范要求1.2.1 PCBA 设计要求1 •温度Senser的位置要紧贴被测元器件,并保证热传导良好；2 •镍片不能有毛刺，不能有刺穿电芯和导线的可能；3 • PCB板的布局要合理，要方便生产测试；4 •各个电芯上连线的焊接点要贴麦拉绝缘；5 • PCB板与电芯之间要有足够的安全距离；6 • PCB板上朝向电芯的面，不得有任何尖刺；7 •焊接的线材焊点要点胶；8 • PCB位置要固定，不能摇动；9 •结构件不能直接接触 PCB板上的元件，之间要有足够的安全距离功能性测试4.2.1 内阻测试测试方法：室温条件下，用1KHz交流正弦波测量容量大约在 30%-40%勺新电池内阻判断标准：内阻IR值在规范定义的范围内.4.2.2 正常充电测试测试方法：使用容量接近0%的电池.将电池装入系统中，分别在 5C , 25 C和40C的环境 温度下对电池进行充电到 100%。
判断标准：能够没有问题的完整完成充电过程记录下充电过程中从 0%到100% SBS的相关数据和整个充电时间，没有异常条件出现和错误状态位置位• 充满电后，电池的开路电压 OCV在合理的范围内.FCC的更新变化在合理范围内.423 高温充放电及储藏测试测试方法：将充满电的电池暴露在 70C的环境温度下24小时.然后，在室温条件下对电池进行 充放电判断标准：没有电解液泄漏•没有异常的气味•没有燃烧•没有爆炸•没有变形•没有冒烟•充 放电功能正常4.2.4 低温充放电及储藏测试测试方法：将充满电的电池暴露在 -20 C的环境温度下 24小时.然后，在室温条件下对电池进 行充放电判断标准：没有电解液泄漏.没有异常的气味.没有燃烧.没有爆炸.没有变形.没有冒烟. 充放电功能正常4.2.5 深度放电电池充电测试测试方法：使用被深度放电到 cell — cell的电池，在室温条件下对其进行充电到 100%然后再放电到0%判断标准： 充电过程应该没有问题的完整完成，没有错误情况发生和异常状态位置位 电池充满电后，开路电压 OCV在合理的范围内.FCC的更新在合理的范围内4.2.6 Gas Gauge 数据测试测试方法：将电池充满电后放完，在下列条件下比较充电容量和放电容量 .注意，充电电流和电压应该和实际使用的充电器相同。
温度放电功率（W）a)5C20%的最大功率b)5C50%的最大功率c)5C80%的最大功率d)25C20%的最大功率e)25C50%的最大功率f)25C80%的最大功率g)40C20%的最大功率h)40C50%的最大功率i） 40 C 80% 的最大功率判断标准：1. 在Gas Gauge数据和真实的容量数据之间没有明显的错误 （精度+/- 5%）2. FCC Learning 值检查：在10C 测试条件下：FCC learning 值 > 初始FCC * ;在25 C 测试条件下：FCC learning 值 > 初始FCC * 安全性测试4.3.1 过压充电保护测试测试方法：在室温条件下，用 cell 的过电压进行恒流恒压充电，检验过压保护功能是否正常，记录下过压保护发生时的电压值判断标准：没有燃烧.没有爆炸.没有变形.没有冒烟.过压保护电压值应该在正常的保护 电压范围内4.3.2 过电流保护测试测试方法：在室温条件下，逐渐增加电池充放电电流判断标准：没有燃烧.没有爆炸.没有变形.没有冒烟.过流保护值和延时时间符合规格 定义4.3.3 过放电压保护测试测试方法：在室温条件下，对电池进行强制持续放电检查电池欠压保护。
判断标准：电池系统应切断放电电路，电池包不爆炸、不起火、不冒烟、不漏液4.3.4 过温保护测试测试方法：在室温条件下，按照实际充电器的规格， 恒流恒压对电池充电， 然后升高系统温度超过90 C .判断标准：电池应该侦测到这种危险情况并将保险丝熔断 .同时相应的状态位置位.4.3.5 热冲击测试测试方法：将电池放置于高温箱中，以（5C± 2C） /分钟的速度升至130C± 2C,保持恒 温30分钟判断标准：没有燃烧•没有爆炸•没有变形•没有冒烟•4.3.6 反向充电测试测试方法：将电池接反进行充电，验证反向充电保护电路功能 判断标准：没有燃烧.没有爆炸.没有变形.没有冒烟.稳定性测试4.4.1 温度周期变化测试测试方法：a） 将电池充满电；b） 将电池放入75C± 2C的高温箱中4小时；c） 将电池放入20C± 5C的常温中2小时；d） 将电池放入-20 C± 2C的低温箱中4小时；e） 将电池放入20C± 5C的常温中2小时；f） 重复b）〜e）步骤4次判断标准：没有燃烧.没有爆炸.没有变形.没有烟，没有功能上的异常4.4.2 关键元器件的温度测试测试方法：让电池以实际系统的最大负载进行持续放电，记录下当电池从满充容量到放完 过程中关键器件的温升变化情况 .判断标准：MOS管的最高温度要低于 100C，电芯的最高温度要低于 70C。
二级保护保险丝的最高温度和熔断电流要有足够的裕量以低于设定的二级保护 温度和电流点.4.4.3 跌落测试测试方法：跌落方向：电池包的所有6个面，4个角跌落到3cm厚的木板上.跌落高度：76cm跌落次数：每个方向测试一次.测试两遍（总共20次） 判断标准：没有破裂.没有部件损坏.没有部件散落.没有功能故障.没有容量变化.444 振动测试测试方法：将电池包直接安装或通过夹具安装在电磁振动台的台面上，按下面的振动频率和对应的振幅调整好试验设备， X，Y, Z三个方向每个方向上从 10Hz〜55Hz循环扫频振动30min，扫频速率为1oct/min （倍频程每分钟）；频率： 10 Hz 〜30Hz 位移幅值（单振幅）：0.38mm；振动频率：30Hz〜55Hz 位移幅值（单振幅）：0.19mm方向-A：从前到后方向-B:从左到右方向-C:从上到下 判断标准：没有破裂.没有部件损坏.没有部件散落.没有功能故障.没有容量变化4.4.5 ESD 测试测试方法：选定电子放电抢 ：330ohm,150pF空气放电：+/-8kV , 25次接触放电:+/-4kV , 25次测试只针对电池包，并且电池包要接上外部充电器。
判断标准：电池包没有损伤，参数没有异常，在后续的其它测试中没有错误产生4.4.6 循环寿命测试测试方法：电池包循环寿命测试 300和500个充放电周期，测试环境温度为 20 C , 45 C充电条件：与实际的充电器一致放电条件：0.5C中间恢复时间：20分钟判断标准：在达到300和500个循环周期以后，按上面的充电条件将电池充满 ，然后再用0.5C的放电电流放电电池包的容量在 301充放电周期时应该大于 70%勺设计容量.电池包的容量在 501充放电周期时应该大于 60%勺设计容量.系统测试4.5.1 浪涌电流冲击测试测试方法1：使用充满电的电池.当电池接入没有连接 Adapter的系统中时，测量放电浪涌 电流的大小和持续时间在5 C和40C的环境温度条件下.按上面的方法重复连接和断开 100次，并记录下峰值波形.判断标准：在接头处没有出现火花和燃烧 •接触阻抗没有明显的增加 •对于过流保护有足够的设计裕量•测试方法2:在5C和40C的环境温度条件下，使用容量低于 20%的电池.单独用电池给系统供电•测量当Adapter插入系统时的充电浪涌电流的大小和持续时间按上面的方法重复插入和拔出 Adapter 100次，并记录下峰值波形。
判断标准：在接头处没有火花和燃烧•接触阻抗没有明显的增加•对于过流保护有足够的设计 裕量4.5.2 电池供电时间和充电时间测试测试方法：在系统关机的情况下给电池充电，测试充电时间执行相关的电池测试程序 Battery Benchmark验证电池的使用时间和测量电池的容量判断标准：充电时间应该符合规范定义的要求电池的放电时间应该符合系统的规范要求电池的容量应该符合规范定义的要求4.5.3 自放电测试测试方法：将已放完电的电池插入关机状态的系统中并充电到 100%.断开系统和ACAdapter的连接，经过96个小时后记录下相对百分比容量 RSO（的值判断标准：RSO容量值的减少应该在合理的自放电容量范围内 .符合相关的规格定义。
