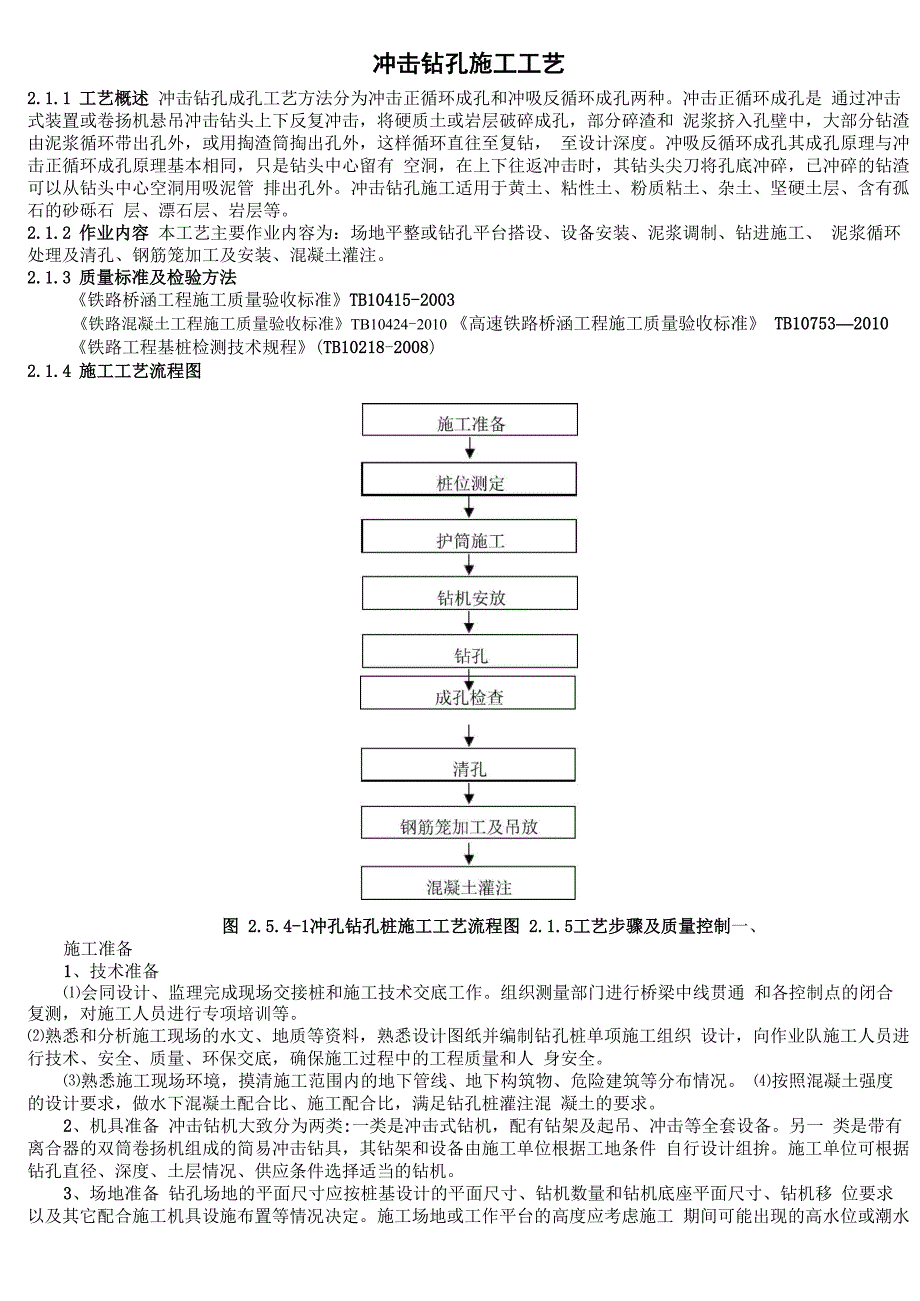

冲击钻孔施工工艺2.1.1 工艺概述 冲击钻孔成孔工艺方法分为冲击正循环成孔和冲吸反循环成孔两种冲击正循环成孔是 通过冲击式装置或卷扬机悬吊冲击钻头上下反复冲击，将硬质土或岩层破碎成孔，部分碎渣和 泥浆挤入孔壁中，大部分钻渣由泥浆循环带出孔外，或用掏渣筒掏出孔外，这样循环直往至复钻， 至设计深度冲吸反循环成孔其成孔原理与冲击正循环成孔原理基本相同，只是钻头中心留有 空洞，在上下往返冲击时，其钻头尖刀将孔底冲碎，已冲碎的钻渣可以从钻头中心空洞用吸泥管 排出孔外冲击钻孔施工适用于黄土、粘性土、粉质粘土、杂土、坚硬土层、含有孤石的砂砾石 层、漂石层、岩层等2.1.2 作业内容 本工艺主要作业内容为：场地平整或钻孔平台搭设、设备安装、泥浆调制、钻进施工、 泥浆循环处理及清孔、钢筋笼加工及安装、混凝土灌注2.1.3 质量标准及检验方法《铁路桥涵工程施工质量验收标准》TB10415-2003《铁路混凝土工程施工质量验收标准》TB10424-2010 《高速铁路桥涵工程施工质量验收标准》 TB10753—2010 《铁路工程基桩检测技术规程》(TB10218-2008)2.1.4 施工工艺流程图图 2.5.4-1冲孔钻孔桩施工工艺流程图 2.1.5工艺步骤及质量控制一、施工准备1、技术准备⑴会同设计、监理完成现场交接桩和施工技术交底工作。
组织测量部门进行桥梁中线贯通 和各控制点的闭合复测，对施工人员进行专项培训等⑵熟悉和分析施工现场的水文、地质等资料，熟悉设计图纸并编制钻孔桩单项施工组织 设计，向作业队施工人员进行技术、安全、质量、环保交底，确保施工过程中的工程质量和人 身安全⑶熟悉施工现场环境，摸清施工范围内的地下管线、地下构筑物、危险建筑等分布情况 ⑷按照混凝土强度的设计要求，做水下混凝土配合比、施工配合比，满足钻孔桩灌注混 凝土的要求2、机具准备 冲击钻机大致分为两类:一类是冲击式钻机，配有钻架及起吊、冲击等全套设备另一 类是带有离合器的双筒卷扬机组成的简易冲击钻具，其钻架和设备由施工单位根据工地条件 自行设计组拚施工单位可根据钻孔直径、深度、土层情况、供应条件选择适当的钻机3、场地准备 钻孔场地的平面尺寸应按桩基设计的平面尺寸、钻机数量和钻机底座平面尺寸、钻机移 位要求以及其它配合施工机具设施布置等情况决定施工场地或工作平台的高度应考虑施工 期间可能出现的高水位或潮水位，并高出其上0.5〜1.0m二、 桩位测定 根据设计资料，复核桩位轴线控制网和高程基准点确定桩位中心，以中心为圆心，以大于桩身半径在四周设立十字护桩，做好标记并固定好。
经驻地监理工程师核查、批准后开钻三、 护筒施工1 、护筒的作用 护筒有固定桩位，引导钻头方向，隔离地面水、避免其流入孔内，保护孔口不坍塌，并保 证孔内水位（泥浆）高出地下水或施工水位一定高度，形成静水压力（水头），以保护孔壁 免于坍塌等作用2、 钢护筒的一般要求⑴ 用钢板制成的埋设护筒，应坚实不漏水；护筒入土较深时，宜以压重、振动、锤击 或辅以护筒内除土等方法沉入⑵冲击钻护筒内径比桩径宜大20〜40cm；深水处的护筒内径比桩径宜大40cm⑶护筒顶端高度宜高出地下水位1.5〜2.0 m；护筒处于旱地时，其顶端还应高出地面 0.3m⑷ 护筒的埋设深度：旱地或浅水处，粘质土中不小于1.0〜1.5m,对于砂类土应将护筒周围0.5〜1.0m范围内 图挖除，夯填粘质土至护筒底0.5m以下；冰冻地区应埋入冻土层以10.5m；在深水河床为软 土、淤泥、砂土时，护筒底埋置深度应不小于局部冲刷线下.0〜1.5m当软土、淤泥层较厚 时应尽可能深入到不透水层粘性土内.0〜1.5m3、 护筒的制作钢护筒在普通作业场合及中小孔径条件下，一般采用厚6〜8mm的钢板制作为增加刚 度，防止变形，可在护筒上下端和中部的外侧各焊接一道加劲肋。
钢护筒在深水、复杂地质及 大孔径等条件下，一般需要通过设计计算确定4、 钢护筒埋设 钢护筒埋设工作是冲击钻机施工的开端，护筒平面位置与竖直度准确与否、护筒周围和护筒底脚是否紧密、不透水，对成孔、成桩的质量都有重大影响埋设前，先准确测量保放证样钢， 护筒顶面位置偏差不大于50mm埋设中保证钢护筒斜度不大于L%设计另有要求时，必须 满足设计要求并严格保持护筒的竖直位置⑴ 旱地或岸滩埋设护筒当地下水位在地面以下超过1m时，可采用挖埋法当桩位处的地面标高与施工水位（或地 下水位）的高差小于1.5〜2.0m时，宜采用填筑法安设护筒⑵在水深小于3m的浅水处埋设护筒一般采用围堰筑岛，筑岛顶面应高出施工水位1.5〜2.0m；也可适当护筒顶面标高，以 减少筑岛体积，然后按旱地埋设护筒的方法施工⑶在水深3m以上的深水河床沉入护筒 在深水中沉入护筒，其主要施工工序为搭设工作平台、护筒定位导向架、下沉护筒等用吊机将底节护筒放置在导向架内停住，导向架一般用型钢制成，然后再将上一节护筒吊放 在下节护筒之上，将两节护筒连成一体连接时两节护筒均要求竖直，接缝线吻合良好，接缝 密合、不漏水筒节长度按起吊能力确定护筒沉放至护筒顶面高于平台约1.5m处时，继 续接高，然后采用空气吸泥机吸泥、抓泥、振动等方法使护筒沉入河床面以下所需要的深度。
四、 钻机安放 待护筒埋设好后，安装冲击钻机，将钻机对位，安装好钻架，对准桩孔中心采用长护筒时，每次护筒跟进后，钻架应按变更后的护筒底中心重新对位，要反复核对中心位置，以免造 成打坏护筒或斜孔根据钻头重量及安全系数确定钢丝绳直径，并注意要有出厂合格证，检查钢丝绳的质量， 要求优质柔韧，无死弯和断丝钢丝绳要有足够的长度，即以卷扬机滚筒起到设计最深的桩底 标高，滚筒上要留有7圈以上的富余量，绳尾必须锚固在滚筒上钢丝绳与钻头的连接宜采用钨 金套，也可采用转向套连接五、 泥浆调制与循环系统设置 钻孔泥浆由水、粘土（或膨润土）和添加剂组成，对于黏结性好的岩土层，可采用清水钻进工艺，无需泥浆护壁而对于松散易坍塌地层，或有地下水分布，孔壁不稳定，必须采用 静态泥浆护壁钻进工艺，向孔内投入护壁泥浆进行护壁六、钻孔施工 冲击正循环钻进适用于大卵石层中钻孔和岩溶地区钻孔冲吸反循环钻机钻进适用于杂 填土层、粘土层、砂卵砾石层、风化及微风化基岩等地质条件1 、开孔 开孔前应在护筒内多加一些粘土块，如土质疏松，还要混入一定数量的小片石，借钻头 冲击力把泥膏、石块挤向孔壁，以加固护筒刃脚为防止冲击震动使邻孔孔壁坍塌或影响邻孔 已灌注混凝土的凝固，应待邻孔混凝土达到2.5MPa抗压强度后，方可开钻。
2、 钻机正常钻进时，应注意以下事项：⑴ 开始钻孔时，宜采用小冲程，使成孔坚实、竖直、圆顺，对继续钻孔起导向作用 钻进深度超过钻头全高加冲程后，方可进行正常冲击，冲程以0〜3.0m为宜但在下列情况 时，应采用2.0m以下的中低冲程：在斜面开孔及在护筒内和在护筒刃脚以下.0〜3.0m范围 内钻进时；在停钻投泥重新开钻时；当遇到局部砂层或溶洞时；在抛石回填重钻以及在处理特 殊情况时⑵ 钻孔时应对不同的地层采用不同的冲击方法，以保证钻孔质量和钻孔的顺利进行⑶ 在取渣后或因其他原因停钻后再次开钻，应由低冲程逐渐加大到正常冲程，以免卡 钻⑷ 钻机正常钻进时要注意均匀地松放钢丝绳的长度一般在松软土层中每次可松绳5〜8cm，在密实坚硬土层每次可松绳3〜5cm ；应注意防止松绳过少，形成打空锤”，使钻机、 钻架及钢丝绳遭受损坏，松绳过多，则会降低钻进速度，严重时会使钢丝绳缠绕而发生事故⑸ 应在钢丝绳上用油漆标注长度标志，以便正确控制冲程3、 取渣 破碎的钻渣部分和泥浆一起挤入孔壁，大部分靠取渣筒清除孔外，故在冲击一定时间后，应将冲击锤提出，换上取碴筒取碴一般在密实坚硬土层纯钻进尺小于5〜10cm/h、松软地层纯钻进尺小于15〜30cm/h时应 进行取渣；或每钻进进尺5〜1.0m时取一次碴，每次4〜5筒，或取渣至泥浆池内含渣显著减 少，无粗颗粒，相对密度恢复正常为止。
在开孔阶段，为使钻渣挤入孔壁，可待钻进〜5m后再取渣，正常钻进每班取渣应不少于 一次取渣后应及时向孔内添加泥浆以维持水头高度投放粘土自行造浆时，一次不可投入过 多，以免粘钻头、卡钻头4、 钻孔事故的预防及处理⑴ 坍孔 各种钻孔方法都可能发生坍孔事故，坍孔的表征是孔内水位突然下降，孔口冒细密的水 泡，出碴量显著增加而不见进尺，钻机负荷明显增加等坍孔的预防和处理如下：在松散粉砂土和流砂中钻进时，应控制进尺速度，选用较大相对密度、粘度、胶体率的泥浆或高质量泥浆 汛期或潮汐地区水位变化过大时，应采取升高护筒，增高水头 发生孔口坍塌时，可立即拆除护筒并回填钻孔，重新埋设护筒再钻如发生孔内坍塌，判明坍塌位置，回填砂（或粘土）混合物到坍孔处以上〜2m，如坍 孔严重时应全部回填，待回填物沉积密实后再行钻进吊入钢筋笼时应对准孔中心竖直插入，严防触及孔壁⑵ 斜孔 斜孔的预防和处理如下： 安装钻机时要钻架和护筒中心二者应在一条竖直线上，并经常检查校正 钻杆接头应逐个检查，及时调整，当钻杆弯曲时，要用千斤顶及时调直在有倾斜的软、硬地层钻进时，应吊着钻杆控制进尺，低速钻进，或回填片石冲平后再钻 进⑶ 扩孔和缩孔 扩孔：若只孔内局部发生坍塌而扩孔，钻孔仍能走到设计深度则不必处理。
若因扩孔后继 续坍塌影响钻进，应按坍孔事故处理缩孔：为防止缩孔，要及时修补磨损的钻头，使用失水率小的优质泥浆护壁并须快速慢进 并复钻二、三次；或者使用卷扬机吊住钻头上下、左右反复扫孔以扩大孔径，直至使缩孔部位 达到设计孔径要求为止⑷ 梅花孔（或十字孔） 梅花孔（或十字孔）的处理方法如下： 应经常检查转动装置的灵活性，及时修理或更换失灵的转向装置 选用适当粘度和相对密度的泥浆用低冲程时，每冲击一段换用高一些的冲程冲击，交替冲击修整孔形 出现梅花孔后，可用片、卵石混合粘土回填重钻⑸ 卡钻 卡钻处理方法如下： 处理卡钻应先弄清情况，针对卡钻原因进行处理宜待钻头有松动后方可用力上提，不 可盲动，以免造成越卡越紧当为梅花卡钻时，若钻头向下有活动余地，可使钻头向下活动至孔径较大方向提起钻也头， 可松一下钢丝绳，使钻头转动一个角度，有可能将钻头提出卡钻不宜强提以防坍孔、埋钻宜用由下向上顶撞的办法，轻打卡点的石头，有时使钻头 上下活动，也能脱离卡点或使掉入的石块落下用较粗的钢丝绳带打捞钩或打捞绳放进孔内，将钻头勾住后，与大绳同时提动，或交替 提动，并多次上下、左右摆动试探，有时能将钻头提出在打捞过程中，要继续循环泥浆，防止沉淀埋钻。
用压缩空气管或高压水管下入孔内，对准钻头一侧或吸锥处适当冲射，使卡点松动后强 行提出实用专门加工的工具将顶住孔壁的钻头拔正用以上方法提升卡钻无效时，可试用水下爆破提钻方法将防水炸药（少于lkg）放入 孔内，沿锥的溜槽放到锥底，而后引爆，震松卡钻钻头，再用卷扬机和链滑车同时提拉，一般 是能提出的⑹ 掉钻落物 预防措施如下： 开钻前应清除孔内落物，零星铁件可用电磁铁吸取，较大落物和钻具也可用冲抓锥打然捞， 后在护筒口加盖经常检查钻具、钻杆、钢丝绳和联结装置 为便于打捞落锥，可在冲击锥或其它类型的钻头上预先焊打捞环、打捞杆，或在锥身上 围捆几圈钢丝绳⑺ 糊钻和埋钻 预防和处理办法：清除泥包，调节泥浆的相对密度和粘度，适当增大泵量和向孔内投入 适量砂石解决泥包糊钻，还应减小冲程适当控制进尺，若已严重糊钻，应停钻，清除钻碴七、成孔检查 在成孔过程中、终孔后及浇筑混凝土前，均需对钻孔进行阶段性的成孔质量检查 成孔检查方法根据孔径的情况来定，当钻孔为干孔时，可。
