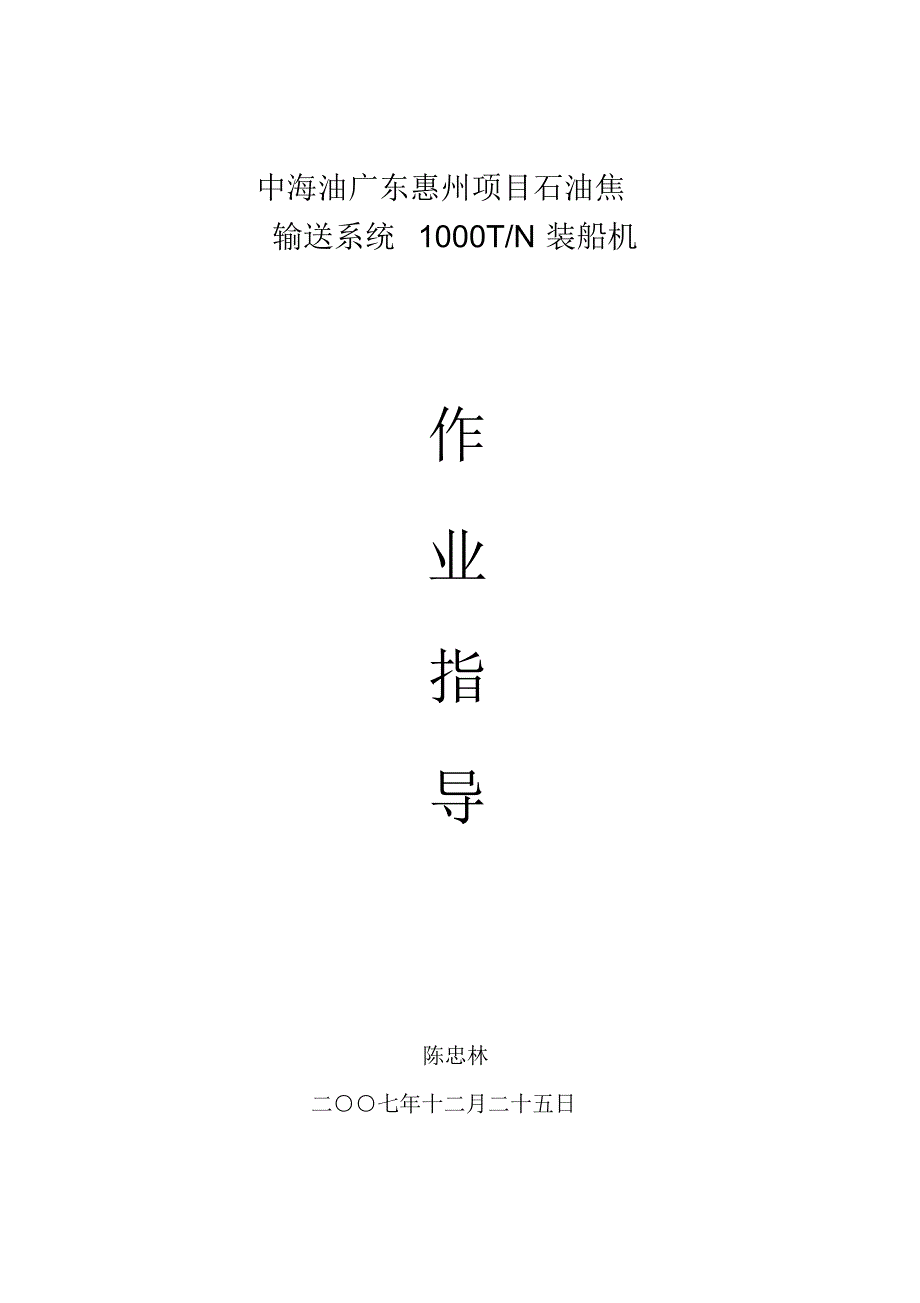

中海油广东惠州项目石油焦输送系统 1000T/N 装船机作业指导陈忠林二○○七年十二月二十五日1 目录一、施工方案二、工、机具配置三、现场安装到货顺序四、安装工程形象进度五、工程报价2 一、施工方案：a．工艺流程：测量放线↓————大车行走组装、校正大车行走装置安装↓门架结构安装↓臂架结构安装↓————配重组装工艺绳安装↓皮带机系统安装↓塔架结构组装↓俯仰机构安装↓驾驶室安装、电气房安装↓梯子、平台安装↓房库机构安装3 b．施工管理组织机构劳动安排：管理人员 3 人，技术人员 2 人，起重工 4 人，电焊工 4 人，机械人员6 人，辅助工 5 人项目经理技术主管电气焊班组项目副经理设备员材料员安全员质量员统计员计量员机械班组起重班组4 二、机具配置：1000T 浮吊使用 1 天25T 吊车1 台50T 吊车1 台集装箱1T 电动卷扬机1 台5T 手拉葫芦4 只2T 手拉葫芦8 只1T 手拉葫芦4 只扭力扳手 2000N.M 1 套重型套筒扳手1 套轻型套筒扳手1 套经纬仪1 套水准仪1 套游标卡尺 300 1 套百分表及表架1 套塞尺 300 1 套钢卷尺 50M 1 把小型手工工具满足需用皮带专用剥皮工具1 套电焊机及焊工工具4 套焊条烘箱1 台5 小型电动工具满足需用枕木50 根1T~5T 卡环满足需用10T 卡环4 只切割机1 台三、现场安装到货顺序：1.大车行走机构2.门架结构3.塔架结构4.整台机所用螺丝、螺帽及其它小件5.俯仰机构6.臂架结构及皮带机机构7.梯子平台走道格板8.驾驶室、电气室9.尾车机构四、安装工程形象进度：1.大车行走机构安装3 天2.门架结构拼装、安装4 天3.塔架结构安装4 天4.臂架结构安装10 天6 5.配重组装2 天6.工艺绳安装2 天7.皮带机系统安装10 天8.俯仰机构安装10 天9.电气房平台及电气房安装5 天10. 尾车机构安装20 天11. 梯子平台安装10 天12. 单机调试并消缺7 天13. 联动调试及消缺7 天14. 完善移交。
