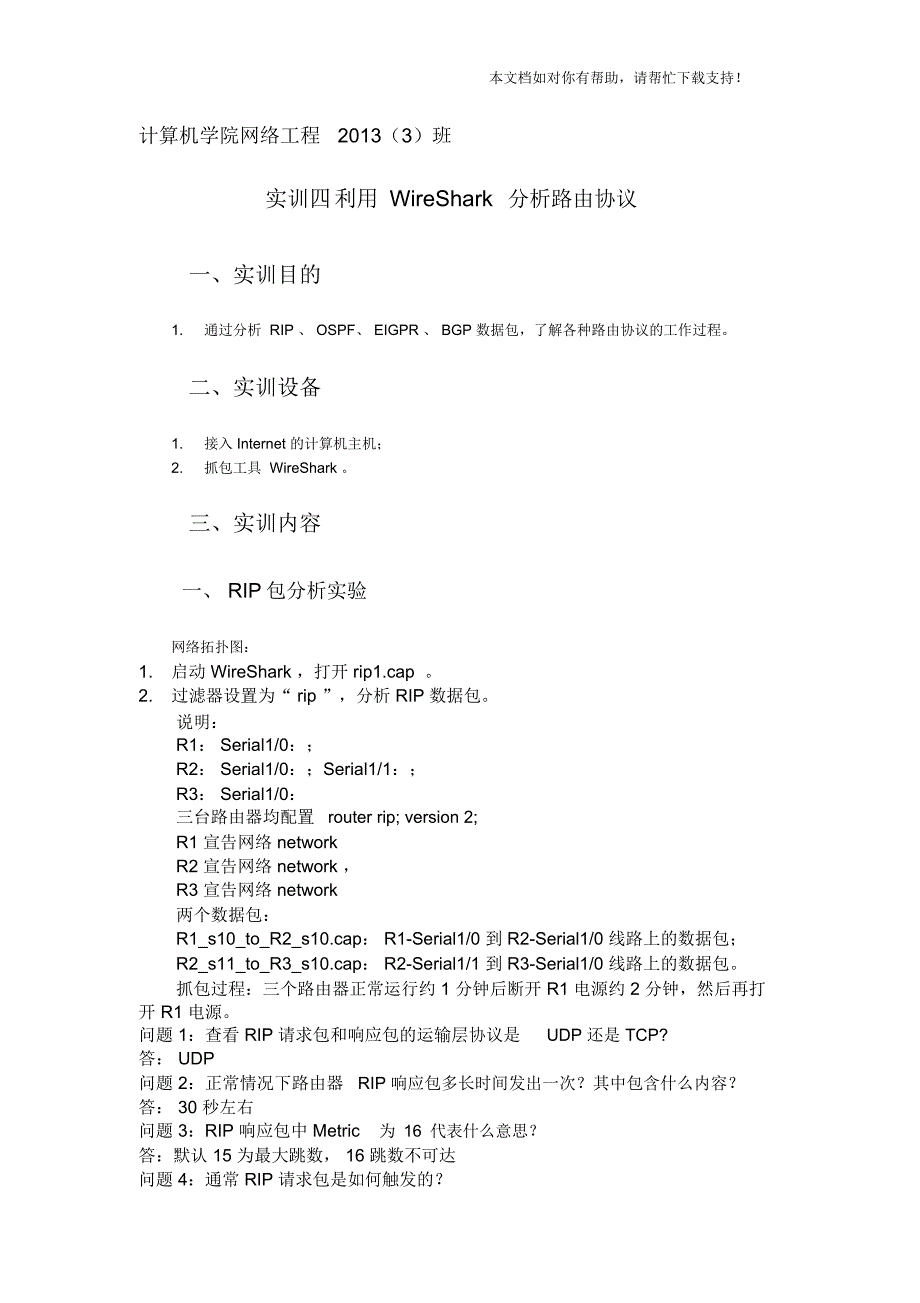

本文档如对你有帮助，请帮忙下载支持！计算机学院网络工程 2013（3）班实训四 利用 WireShark 分析路由协议一、实训目的1. 通过分析 RIP 、 OSPF、 EIGPR 、 BGP 数据包，了解各种路由协议的工作过程二、实训设备1. 接入 Internet 的计算机主机；2. 抓包工具 WireShark 三、实训内容一、 RIP包分析实验网络拓扑图：1. 启动 WireShark ，打开 rip1.cap 2. 过滤器设置为“ rip ”，分析 RIP 数据包说明：R1： Serial1/0：；R2： Serial1/0：；Serial1/1：；R3： Serial1/0：三台路由器均配置 router rip; version 2;R1 宣告网络 networkR2 宣告网络 network ，R3 宣告网络 network两个数据包：R1_s10_to_R2_s10.cap： R1-Serial1/0 到 R2-Serial1/0 线路上的数据包；R2_s11_to_R3_s10.cap： R2-Serial1/1 到 R3-Serial1/0 线路上的数据包抓包过程：三个路由器正常运行约 1 分钟后断开 R1 电源约 2 分钟，然后再打开 R1 电源。
问题 1：查看 RIP 请求包和响应包的运输层协议是 UDP 还是 TCP?答： UDP问题 2：正常情况下路由器 RIP 响应包多长时间发出一次？其中包含什么内容？答： 30 秒左右问题 3：RIP 响应包中 Metric 为 16 代表什么意思？答：默认 15 为最大跳数， 16 跳数不可达问题 4：通常 RIP 请求包是如何触发的？本文档如对你有帮助，请帮忙下载支持！答：路由表发生变化，路由器随之发送更新信息问题 5：描述重新启动 R1电源后， R1 路由表的变化过程答：路由表更新，然后回复原来的表问题 6：简述 RIP 路由协议答：路由信息协议（ RIP） 是内部网关协议 IGP 中最先得到广泛使用的协议 RIP 是一种分布式的基于距离矢量的路由选择协议， 是因特网的标准协议 RIP 主要有以下特征： RIP 是一种距离矢量路由协议； RIP 使用跳数作为路径选择的唯一度量；将跳数超过 15 的路由通告为不可达；每 30 秒广播一次消息二、 OSPF包分析实验网络拓扑图：1. 启动 WireShark ，打开 cap2. 过滤器设置为 ospf ，分析 OSPF数据包说明：抓包过程：三个路由器正常运行约 4 分钟后断开 R1 电源约 3 分钟，然后再打开 R1 电源。
问题 1：OSPF协议的下一层是什么协议？ OSPF的组播地址是多少？答：下一层协议是 IP, 组播地址是问题 2：OSPF包都是组播包吗？答：是问题 3：有多少种 OSPF包？其 OSPF包头的 Message Type 分别是多少？各种包的作用分别是什么？答： 5 种 Hello ， DB，LS（LSB,LSU,LSAck）Hello ：建立维持邻居路由的联系DB：检验同步路由之间的数据库LSR：请求链路状态LSU：特定链路间请求LSAck：确定包问题 4：简述 OSPF路由协议答： OSPF协议是一种为 IP 网络开发的内部网关路由选择协议，由 IETF 开发并推荐使用 OSPF协议由三个子协议组成： Hello 协议、交换协议和扩散协议其中 Hello 协议负责检查链路是否可用， 并完成指定路由器及备份指定路由器； 交换协议完成“主”、 “从”路由器的指定并交换各自的路由数据库信息；扩散协议完成各路由器中路由数据库的同步维护三、 EIGRP包分析实验网络拓扑图：1. 启动 WireShark ，打开 cap 文件2. 过滤器设置为 eigrp ，分析 EIGRP数据包说明：抓包过程：三个路由器正常运行约 1 分钟后断开 R1 电源约 1 分钟，然后再打开 R1 电源。
问题 1：EIGRP协议的下一层是什么协议？ EIGRP的组播地址是多少？本文档如对你有帮助，请帮忙下载支持！答： IP问题 2：EIGRP包都是组播包吗？答：是问题 3：有多少种 EIGRP包？其 EIGRP包头的 opcode 分别是多少？各种包的作用分别是什么？答： 3 种 Hello ，update,Hello(Ack)Hello: 发现并维持邻居关系Update：收到 hello 包后，以组播方式发送更新包 Hello （Ack）：确定包问题 4：简述 EIGRP路由协议答：是 Cisco 的私有路由协议 , 只能在 cisco 设备上使用 , 是一个混合路由协议 , 它综合了距离矢量和链路状态两者的优点 ,它的特点包括 : 通过发送和接收 hello 包来建立和维系邻居关系 , 并交换路由信息触发更新 , 快速收敛、减少带宽占用；对多种网络层协议的支持；增强的距离矢量能力；100％无环路；部分更新、支持手动路由汇总； 对可变长子网掩码 VLSM、不连续网络和无类别路由 CIDR的支持等等四、 BGP包分析实验网络拓扑图：1. 启动 WireShark ，打开 cap 文件。
2. 过滤器设置为 bgp，分析 BGP数据包说明：抓包过程：三个路由器正常运行约 1 分钟后断开 R1 电源约 1 分钟，然后再打开 R1 电源问题 1：BGP协议的下一层是什么协议？ BGP的组播地址是多少？答： TCP协议无组播地址问题 2：BGP包为什么没用组播？答： BGP是单播路由协议，组播地址不一样，是 B 类 IP 地址问题 3：有多少种 BGP包？其 BGP包头的 type 分别是多少？各种包的作用分别是什么？答：有 4 种 Open，Keeplive ， Update，Notification Open：建立 TCP连接后，每次 BGP会话用 open 标志邻居并规定 BGP参数 Keeplive ：保持 BGP会话Update：通知一个路由，携带多个属性，通知多个路由，属性必须一致 Notification ：每当出现错误就用该信息断开连接本文档如对你有帮助，请帮忙下载支持！问题 4：简述 BGP路由协议答：BGP协议用于连接 Internet 作为最新的外部网关协议， 现有四个版本 BGP 是唯一一个用来处理像因特网大小的网络协议， 也是唯一能够妥善处理好不相关路由域间的多路连接协议。
BGPv4是一种外部的路由协议可认为是一种高级的距离向量路由协议 在 BGP网络中，可以将一个网络分成多个自治系统 自治系统间使用 eBGP广播路由，自治系统内使用 iBGP 在自己的网络内广播路由思考题】分析 RIP、 OSPF、 EIGRP三者的优缺点RIPOSPFEIGRP优点：配置简单，非常适用于小规模网络缺点：大量广播；没有成本概念；支持的网络规模有限优点：快速收敛；区域划分；开销控制缺点：配置相对复杂；路由负载均衡能力较弱优点：精确路由计算和多路由支持；较少带宽占用；快速收敛；缺点：没有区域概念；定期发送 HELLO 报文MD5认证。
