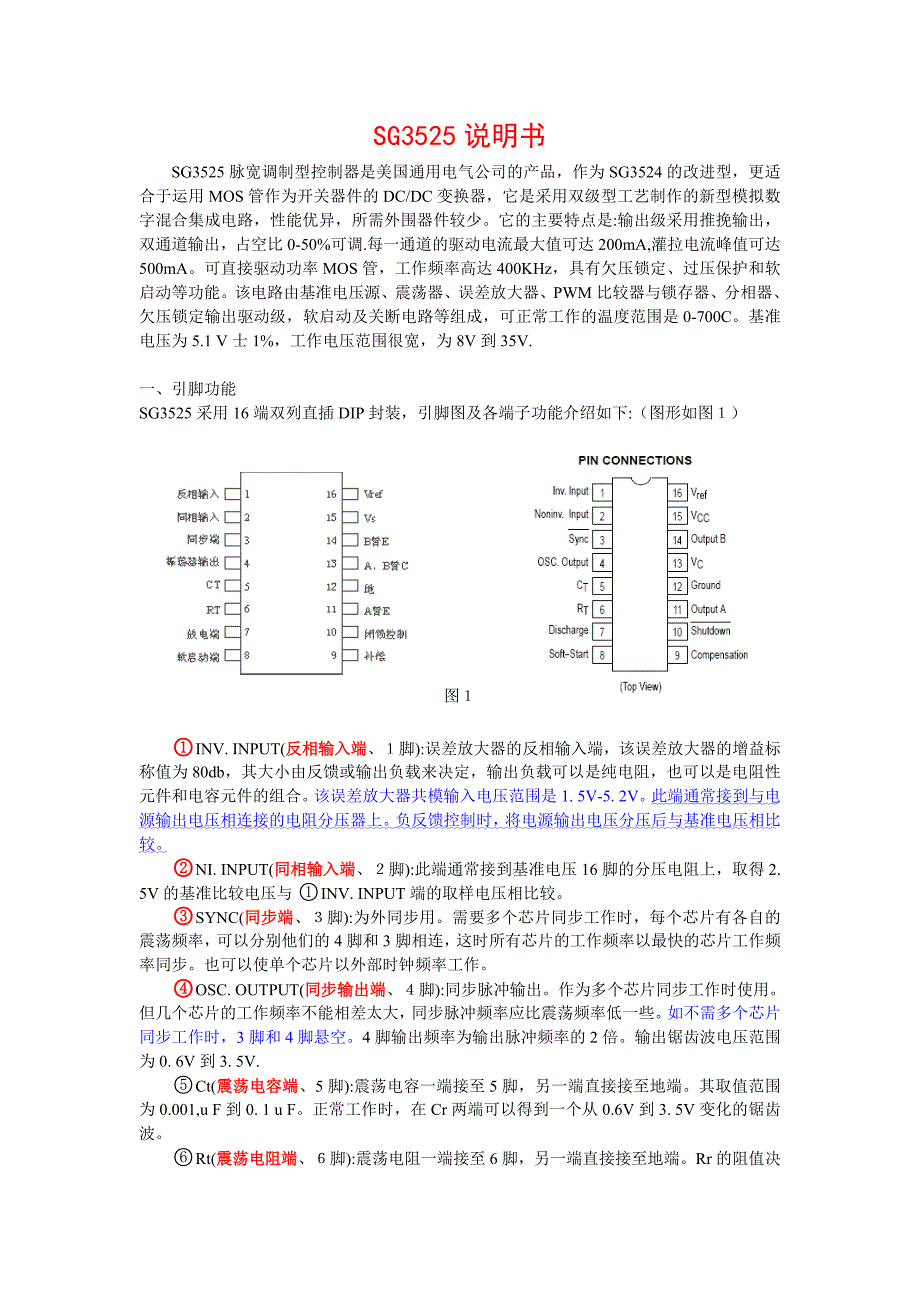

SG3525 说明书SG3525 脉宽调制型控制器是美国通用电气公司的产品，作为 SG3524 的改进型，更适合于运用 MOS 管作为开关器件的 DC/DC 变换器，它是采用双级型工艺制作的新型模拟数字混合集成电路，性能优异，所需外围器件较少它的主要特点是:输出级采用推挽输出，双通道输出，占空比 0-50%可调.每一通道的驱动电流最大值可达 200mA,灌拉电流峰值可达 500mA可直接驱动功率 MOS 管，工作频率高达 400KHz，具有欠压锁定、过压保护和软启动等功能该电路由基准电压源、震荡器、误差放大器、PWM 比较器与锁存器、分相器、欠压锁定输出驱动级，软启动及关断电路等组成，可正常工作的温度范围是 0-700C基准电压为 5.1 V 士 1%，工作电压范围很宽，为 8V 到 35V.一、引脚功能SG3525 采用 16 端双列直插 DIP 封装，引脚图及各端子功能介绍如下:（图形如图１）图１INV. INPUT(反相输入端、１脚):误差放大器的反相输入端，该误差放大器的增益○ 1标称值为 80db，其大小由反馈或输出负载来决定，输出负载可以是纯电阻，也可以是电阻性元件和电容元件的组合。
该误差放大器共模输入电压范围是 1. 5V-5. 2V此端通常接到与电源输出电压相连接的电阻分压器上负反馈控制时，将电源输出电压分压后与基准电压相比较NI. INPUT(同相输入端、２脚):此端通常接到基准电压 16 脚的分压电阻上，取得 2. ○ 25V 的基准比较电压与 INV. INPUT 端的取样电压相比较○ 1SYNC(同步端 、３脚):为外同步用需要多个芯片同步工作时，每个芯片有各自的○ 3震荡频率，可以分别他们的 4 脚和 3 脚相连，这时所有芯片的工作频率以最快的芯片工作频率同步也可以使单个芯片以外部时钟频率工作 OSC. OUTPUT(同步输出端、４脚):同步脉冲输出作为多个芯片同步工作时使用○ 4但几个芯片的工作频率不能相差太大，同步脉冲频率应比震荡频率低一些如不需多个芯片同步工作时，3 脚和 4 脚悬空4 脚输出频率为输出脉冲频率的 2 倍输出锯齿波电压范围为 0. 6V 到 3. 5V. Ct(震荡电容端、5 脚):震荡电容一端接至 5 脚，另一端直接接至地端其取值范围○ 5为 0.001,u F 到 0. 1 u F正常工作时，在 Cr 两端可以得到一个从 0.6V 到 3. 5V 变化的锯齿波。
Rt(震荡电阻端、６脚):震荡电阻一端接至 6 脚，另一端直接接至地端Rr 的阻值○ 6决定了内部恒流值对 Cr 充电其取值范围为 2K 欧到 150K 欧 Rr 和 Cr 越大充电时间越长，反之则充电时间短 DISCHATGE RD(放电端 、７脚):Ct 的放电由 5. 7 两端的死区电阻决定把充电和○ 7放电回路分开，有利与通过死区电阻来调节死区时间，使死区时间调节范围更宽其取值范围为 0 欧到 500 欧放电电阻 RD 和 CT 越大放电时间越长，反之则放电时间短SOFTSTATR(软启动、８脚):比较器的反相端即软启动器控制端 8,端 8 可外接软启○ 8动电容• 该电容由内部 Vf 的 50uA 恒流源充电 COMPENSATION(补偿端 、９脚):在误差放大器输出端 9 脚与误差放大器反相输入○ 9端 1 脚间接电阻与电容，构成 PI 调节器，补偿系统的幅频、相频响应特性补偿端工作电压范围为 1. 5V 到 5. 2V. SHUTDOWN(关断端、１０脚):10 端为 PWM 锁存器的一个输入端，一般在 10 端○10接入过流检测信号过流检测信号维持时间长时，软起动端 8 接的电容 C:将被放电。
电路正常工作时，该端呈高电平，其电位高于锯齿波的峰值电位(3. 30)在电路异常时，只要脚 10 电压大于 0. 7V，三极管导通，反相端的电压将低于锯齿波的谷底电压(0.9V)，使得输出 PWM 信号关闭，起到保护作用 （输入高电平关闭信号）OUTPUT A, OUTPUT B(脉冲输出端、１１，１４脚):输出末级采用推挽输出电○11○14路，驱动场效应功率管时关断速度更快.11 脚和 14 脚相位相差 1800，拉电流和灌电流峰值达 200mA由于存在开闭滞后，使输出和吸收间出现重迭导通在重迭处有一个电流尖脉冲，起持续时间约为 l00ns 可以在 Vc 处接一个约 0. luf 的电容滤去电压尖峰 GROUND(接地端、12 脚):该芯片上的所有电压都是相对于 GROUND 而言，即是○12功率地也是信号地在实验电路中，由于接入误差放大器反向输入端的反馈电压也是相对与 12 脚而言，所以主回路和控制回路的接地端应相连VC(推挽输出电路电压输入端 、13 脚):作为推挽输出级的电压源，提高输出级输出○13功率可以和 15 脚共用一个电源，也可用更高电压的电源电压范围是 1 8V3 4V +VIN(芯片电源端、15 脚):直流电源从 15 脚引入分为两路 :一路作为内部逻辑和模○15拟电路的工作电压;另一路送到基准电压稳压器的输入端，产生 5.1 士 1%V 的内部基准电压。
如果该脚电压低于门限电压(Turn-off: 8V)，该芯片内部电路锁定，停止工作 ‘基准源及必要电路除外)使之消耗的电流降至很小 (约 2mA)e 另外，该脚电压最大不能超过 35V.使用中应该用电容直接旁路到 GROUND 端VREF(基准电压端、１６脚):基准电压端 16 脚的电压由内部控制在 5. 1 V 土 1%○16可以分压后作为误差放大器的参考电压脉宽调制芯片 3525 原理及应用在 桥 式 逆 变 电 源 的 研 制 中 ， 控 制 芯 片 采 用 的 是 脉 宽 调 制 芯 片SG3525 SG3525 是 控 制 电 路 的 核 心 ， 深 入 理 解 SG3525 的 基 本 原 理 是 设 计 出 可靠 的 控 制 电 路 的 关 键 图 ２ 和 图 ３ 分 别 为 SG3525 的 原 理 图 和 时 序 波 形 图 图 ２ SG3525 的 原 理 图SG3525 的 锯 齿 波 由 RT 和 CT 产 生 ， 锯 齿 波 频 率 由 公 式 （ 5-1） 给 出 ：（ 5-1）fT 为时钟频率（KH Z ） ；RT 为外接电阻（ KΩ ） ；CT 为外接电容(μF )；RD 为引脚 6、7 间跨接的电阻值。
如 图 ２ 和 图 ３ ， 锯 齿 波 电 压 和 死 区 时 间 控 制 端 相 比 较 ， 如 果 锯 齿 波 大 于 死 区时 间 控 制 端 电 压 ， 死 区 时 间 比 较 器 就 送 出 高 电 压 ， 否 则 就 送 出 低 电 压 PWM反 馈 送 入 PWM 比 较 器 的 同 相 输 入 端 和 锯 齿 波 进 行 比 较 ， 如 果 反 馈 端 大 于 锯 齿 波 电压 则 送 出 高 电 平 ， 否 则 送 出 低 电 平 另 外 误 差 放 大 比 较 器 也 通 过 一 个 二 极 管 送 入PWM 比 较 器 的 同 相 输 入 端 ， 如 果 电 路 发 生 过 流 ， 可 以 通 过 这 个 比 较 器 迅 速 封 锁 脉 宽保 护 开 关 管 死 区 时 间 比 较 器 和 PWM 比 较 器 经 过 与 门 送 入 触 发 器 ， 发 出 矩 形 波去 驱 动 Q1 和 Q2 产 生 随 PWM 反 馈 电 压 变 化 的 脉 宽 ， 如 果 PWM 反 馈 电 压 取 自 电 流反 馈 ， 那 么 电 源 就 可 以 通 过 控 制 脉 宽 实 现 电 源 所 需 要 的 陡 降 外 特 性 。
图 ３ 时 序 波 形 图。
