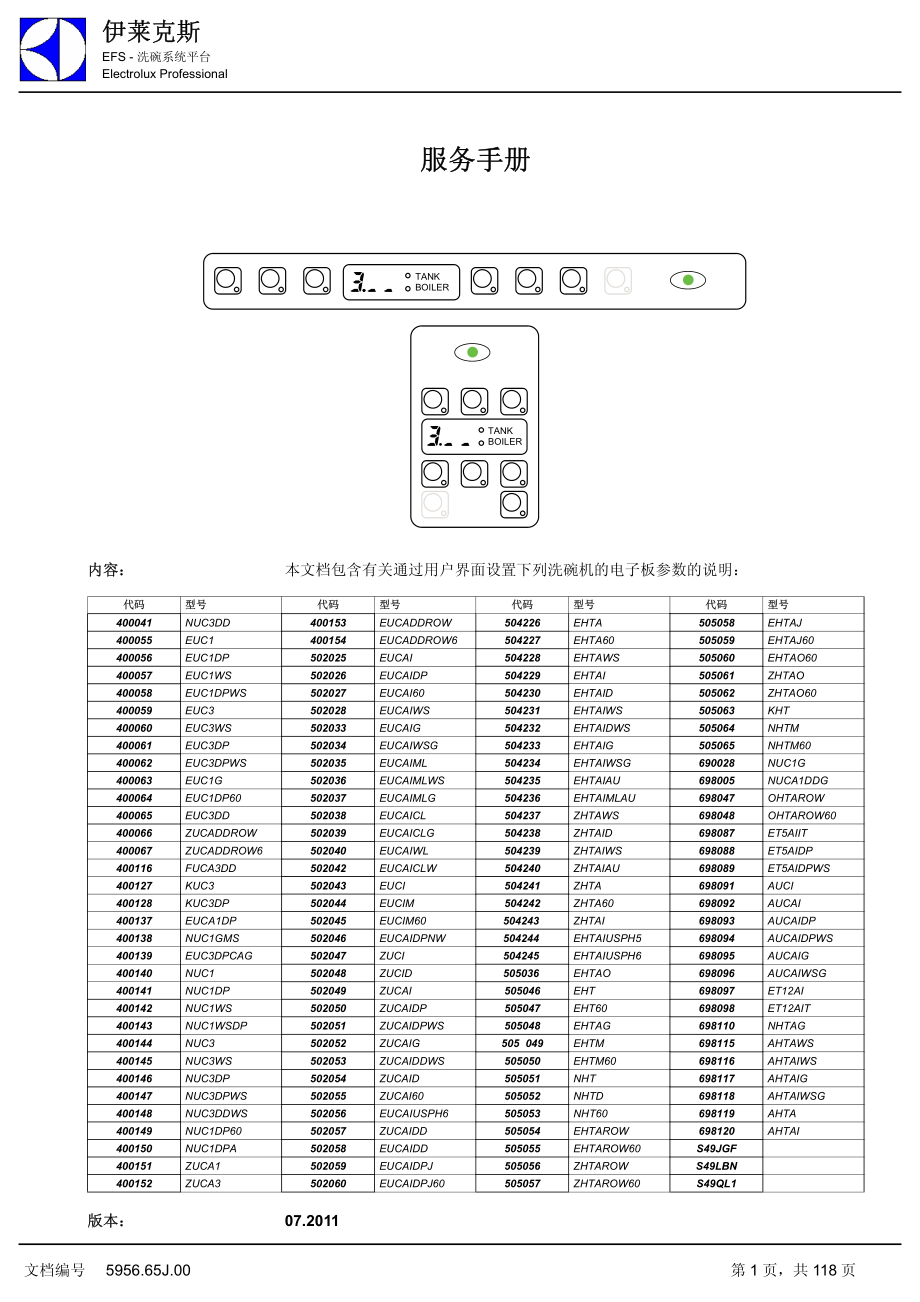

文档编号 5956.65J.00 第 1 页，共 118 页伊莱克斯EFS - 洗碗系统平台Electrolux Professional服务手册内容： 本文档包含有关通过用户界面设置下列洗碗机的电子板参数的说明：版本： 07.2011代码 型号 代码 型号 代码 型号 代码 型号400041 NUC3DD 400153 EUCADDROW 504226 EHTA 505058 EHTAJ400055 EUC1 400154 EUCADDROW6 504227 EHTA60 505059 EHTAJ60400056 EUC1DP 502025 EUCAI 504228 EHTAWS 505060 EHTAO60400057 EUC1WS 502026 EUCAIDP 504229 EHTAI 505061 ZHTAO400058 EUC1DPWS 502027 EUCAI60 504230 EHTAID 505062 ZHTAO60400059 EUC3 502028 EUCAIWS 504231 EHTAIWS 505063 KHT400060 EUC3WS 502033 EUCAIG 504232 EHTAIDWS 505064 NHTM400061 EUC3DP 502034 EUCAIWSG 504233 EHTAIG 505065 NHTM60400062 EUC3DPWS 502035 EUCAIML 504234 EHTAIWSG 690028 NUC1G400063 EUC1G 502036 EUCAIMLWS 504235 EHTAIAU 698005 NUCA1DDG400064 EUC1DP60 502037 EUCAIMLG 504236 EHTAIMLAU 698047 OHTAROW400065 EUC3DD 502038 EUCAICL 504237 ZHTAWS 698048 OHTAROW60400066 ZUCADDROW 502039 EUCAICLG 504238 ZHTAID 698087 ET5AIIT400067 ZUCADDROW6 502040 EUCAIWL 504239 ZHTAIWS 698088 ET5AIDP400116 FUCA3DD 502042 EUCAICLW 504240 ZHTAIAU 698089 ET5AIDPWS400127 KUC3 502043 EUCI 504241 ZHTA 698091 AUCI400128 KUC3DP 502044 EUCIM 504242 ZHTA60 698092 AUCAI400137 EUCA1DP 502045 EUCIM60 504243 ZHTAI 698093 AUCAIDP400138 NUC1GMS 502046 EUCAIDPNW 504244 EHTAIUSPH5 698094 AUCAIDPWS400139 EUC3DPCAG 502047 ZUCI 504245 EHTAIUSPH6 698095 AUCAIG400140 NUC1 502048 ZUCID 505036 EHTAO 698096 AUCAIWSG400141 NUC1DP 502049 ZUCAI 505046 EHT 698097 ET12AI400142 NUC1WS 502050 ZUCAIDP 505047 EHT60 698098 ET12AIT400143 NUC1WSDP 502051 ZUCAIDPWS 505048 EHTAG 698110 NHTAG400144 NUC3 502052 ZUCAIG 505 049 EHTM 698115 AHTAWS400145 NUC3WS 502053 ZUCAIDDWS 505050 EHTM60 698116 AHTAIWS400146 NUC3DP 502054 ZUCAID 505051 NHT 698117 AHTAIG400147 NUC3DPWS 502055 ZUCAI60 505052 NHTD 698118 AHTAIWSG400148 NUC3DDWS 502056 EUCAIUSPH6 505053 NHT60 698119 AHTA400149 NUC1DP60 502057 ZUCAIDD 505054 EHTAROW 698120 AHTAI400150 NUC1DPA 502058 EUCAIDD 505055 EHTAROW60 S49JGF400151 ZUCA1 502059 EUCAIDPJ 505056 ZHTAROW S49LBN400152 ZUCA3 502060 EUCAIDPJ60 505057 ZHTAROW60 S49QL1TANK BOILER 3.__ TANK BOILER 3...__文档编号 5956.65J.00 第 2 页，共 118 页伊莱克斯EFS - 洗碗系统平台Electrolux Professional目录1 键盘 页码 31.1 揭盖式 页码 31.2 台下式 页码 42 手动激活洗涤剂和光亮剂分配器 页码 52.1 洗涤剂分配器激活 页码 52.2 光亮剂分配器激活 页码 53 冲洗泵手动激活 页码 54 洗涤剂和光亮剂用量 页码 64.1 常规参数 页码 65 计数器 页码 85.1 计数器 页码 86 温度设置 页码 106.1 出厂参数 页码 107 程序设置 页码 127.1 程序图 页码 137.2 程序 1 参数 页码 147.3 程序 2 参数 页码 147.4 程序 3 参数 页码 147.5 排水 / 清洗程序参数 页码 158 其他参数 页码 158.1 洗碗参数 页码 158.2 “ 只读 ” 参数 页码 168.3 通信和 HACCP 参数 页码 168.4 配置参数 页码 178.5 自动揭盖式洗碗机的参数 页码 189 特殊功能 页码 199.1 树脂再生程序 页码 199.2 具备机门 / 罩盖锁定设备的医疗系列洗碗机 页码 199.3 洗涤剂和光亮剂水平传感器激活 页码 199.4 具备整合式连续软水器的洗碗机 页码 199.5 具备程序热标签揭盖式洗碗机 页码 219.6 有洗涤缸换水频率控制的洗碗机 页码 2110 主机板配置 页码 2210.1 代码 -> 程序表 页码 2210.2 编程表 页码 2411 默认值 页码 10012 用户界面和主机板连接器 页码 10312.1 不是主机板导致的电源故障 页码 10312.2 连接器布局 页码 10313.1 将停止洗碗机的警报 页码 11013.2 不会停止洗碗机的警报 页码 11413.3 不会停止具备整合式连续软水器的洗碗机型号的警报 页码 116文档编号 5956.65J.00 第 3 页，共 118 页伊莱克斯EFS - 洗碗系统平台Electrolux Professional1 键盘1.1 揭盖式设置模式：若要进入一个设置模式（图 4）， （图 5）设备应处于待机状态： 打开设备电源，不选择程序。
最好能够保持机门打开，避免在没有同时按下两个键时启动程序图 1 洗涤剂分配器手动激活 图 2 光亮剂分配器手动激活图 3 冲洗泵手动激活 ( 用于清空锅炉)图 4 进入 “ 常规参数 ”( 按住按钮至少五秒 )图 5 进入 “ 出厂参数 ”( 按住按钮至少五秒 )图 6 下一个参数组或增加参数值 ( 仅适用于设置模式 )图 7 减少参数值 ( 仅适用于设置模式 )图 8 确认值然后转到下一个参数 ( 仅适用于设置模式 )dEt rAi ---GEn FAC888 888888伊莱克斯EFS - 洗碗系统平台Electrolux Professional文档编号 5956.65J.00 第 4 页，共 118 页1.2 台下式设置模式：若要进入一个设置模式（图 12）， （图 13）设备应处于待机状态： 打开设备电源，不选择程序最好能够保持机门打开，避免在没有同时按下两个键时启动程序图 9 洗涤剂分配器手动激活图 10 光亮剂分配器手动激活图 11 冲洗泵手动激活 ( 用于清空锅炉 )图 12 进入 “ 常规参数 ”( 按住按钮至少五秒 )。
图 13 进入 “ 出厂参数 ”( 按住按钮至少五秒 )图 14 下一个参数组或增加参数值 ( 仅适用于设置模式 )图 15 减少参数值 ( 仅适用于设置模式 )图 16 确认值然后转到下一个参数 ( 仅适用于设置模式 )TANKBOILER dEtTANKBOILER rAiTANKBOILER ---TANKBOILER GEnTANKBOILER FACTANKBOILER 888TANKBOILER 888TANKBOILER 888文档编号 5956.65J.00 第 5 页，共 118 页伊莱克斯EFS - 洗碗系统平台Electrolux Professional2 手动激活洗涤剂和光亮剂分配器更换洗涤剂时可能需要激活分配器以填满软管2.1 洗涤剂分配器激活2.2 光亮剂分配器激活3 冲洗泵手动激活此功能可用来清空锅炉 ( 如果长时间不使用洗碗机，用于执行维护操作： 例如， 更换主机板之前 )打开洗碗机电源按住 CYCLE_2( 程序 2) 和 CYCLE INFINITE( 无限程序 ) 键，洗涤剂分配器将会在设备发出两次 “ 哔 ” 声后开始操作 20 秒。
打开洗碗机电源按住 CYCLE_1( 程序 1) 和 CYCLE INFINITE( 无限程序 ) 键，光亮剂分配器将会在设备发出两次 “ 哔 ” 声后开始操作 40 秒打开洗碗机电源关闭机门然后按住 DRAIN( 排水 ) 和 CYCLE INFINITE( 无限程序 ) 键蜂鸣器信号将标示冲洗泵激活，显示屏将显示三条闪烁的线条三个哔声标示程序结束dEtrAi---伊莱克斯EFS - 洗碗系统平台Electrolux Professional文档编号 5956.65J.00 第 6 页，共 118 页4 洗涤剂和光亮剂用量此段落说明如何设置洗涤剂和光亮剂分配器的操作时间每个分配器具有两个参数： 初始时间和执行程序时的时间4.1 常规参数如何更改持续时间：• 关闭洗碗机电源然后再打开；• 按住 ON/OFF( 开关 ) 和 CYCLE_1( 程序 1) 键至少 五秒 进入 “ 用户设置 ” 模式，显示屏将显示 （图 17）；• 按 CYCLE_INFINITE( 无限程序 )显示屏将交换显示 dIn 符号和以秒表示的持续时间 （图 18）以及 （图 19）；• 注意： 若使用用户界面 v.3.00，槽指示灯将会在值相应于出厂默认值 ( 默认值 1 - 揭盖式 ) 时亮起。
•“程序 1” 键可用来减少持续时间， “ 程序 2” 键可用来增加持续时间 （图 19）；• 设置持续时间后，按 “ 无限程序 ” 键可 存储值 显示屏将显示下一个参数 （图 20）和相应的值 （图 21）；• 其他持续时间可按照相同方式更改； 完成后关闭电源然后再打开符号 参数说明 单位 最小值 最大值 出厂默认值 初始洗涤剂用量 ( 填充槽期间 ) [s]( 秒 )0240 90 初始光亮剂用量 ( 注满槽时开始 ) [s]( 秒 )0180 10 执行程序期间的洗涤剂用量 ( 洗涤阶段时 ) [s]( 秒 )0 182 (*) 8 执行程序期间的光亮剂用量 ( 补充。
