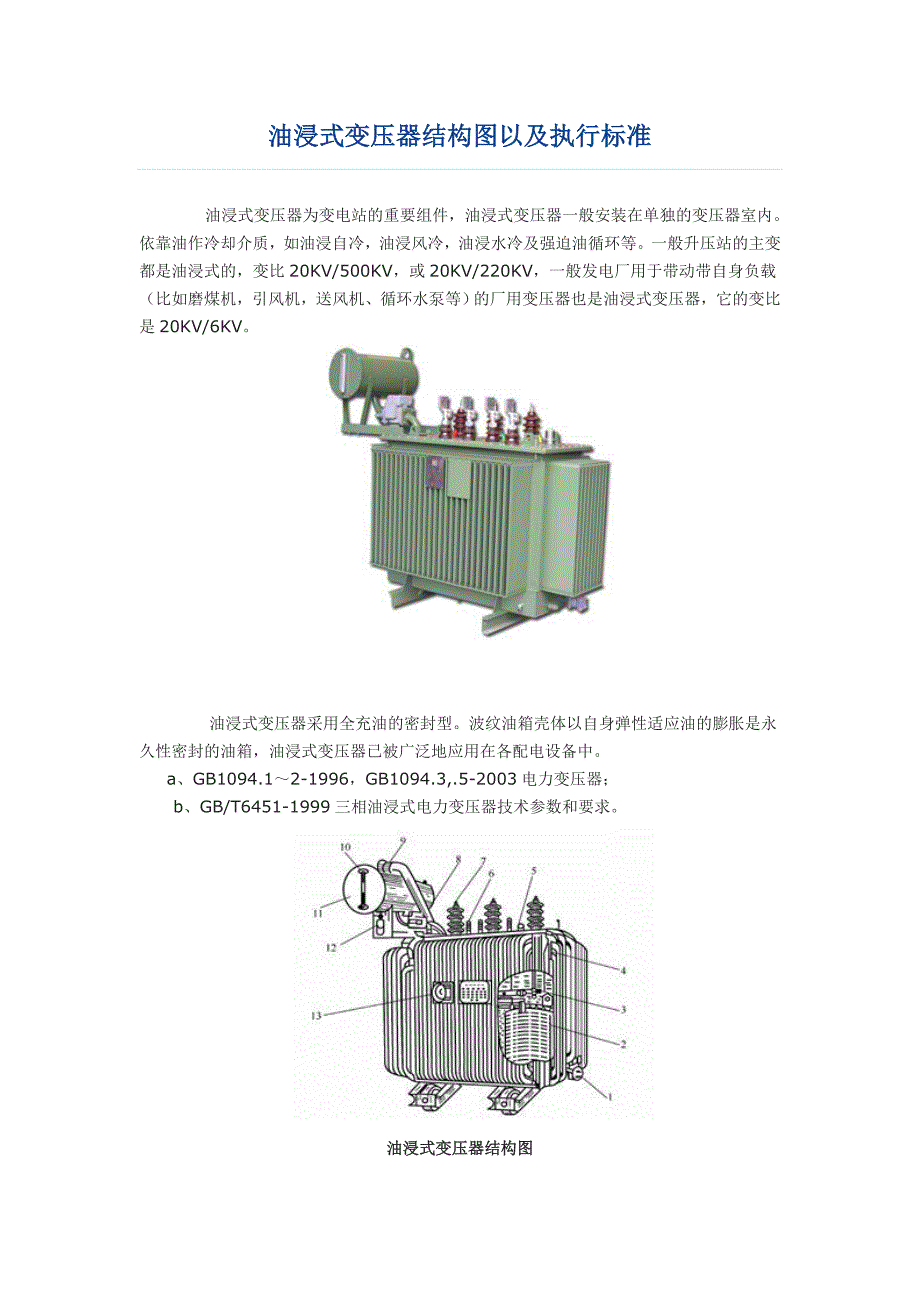

油浸式变压器结构图以及执行标准油浸式变压器结构图以及执行标准油浸式变压器为变电站的重要组件，油浸式变压器一般安装在单独的变压器室内依靠油作冷却介质，如油浸自冷，油浸风冷，油浸水冷及强迫油循环等一般升压站的主变都是油浸式的，变比 20KV/500KV，或 20KV/220KV，一般发电厂用于带动带自身负载（比如磨煤机，引风机，送风机、循环水泵等）的厂用变压器也是油浸式变压器，它的变比是 20KV/6KV 油浸式变压器采用全充油的密封型波纹油箱壳体以自身弹性适应油的膨胀是永久性密封的油箱，油浸式变压器已被广泛地应用在各配电设备中a、GB1094.1～2-1996，GB1094.3,.5-2003 电力变压器； b、GB/T6451-1999 三相油浸式电力变压器技术参数和要求油浸式变压器结构图油浸式变压器结构图1—放油阀门 2—绕组 3—铁心 4—油箱 5—分接开关 6—低压套管 7—高压套管 8—气体继电器 9—安全气道 10—油表 11—储油柜 12—吸湿器 13—湿度计。
