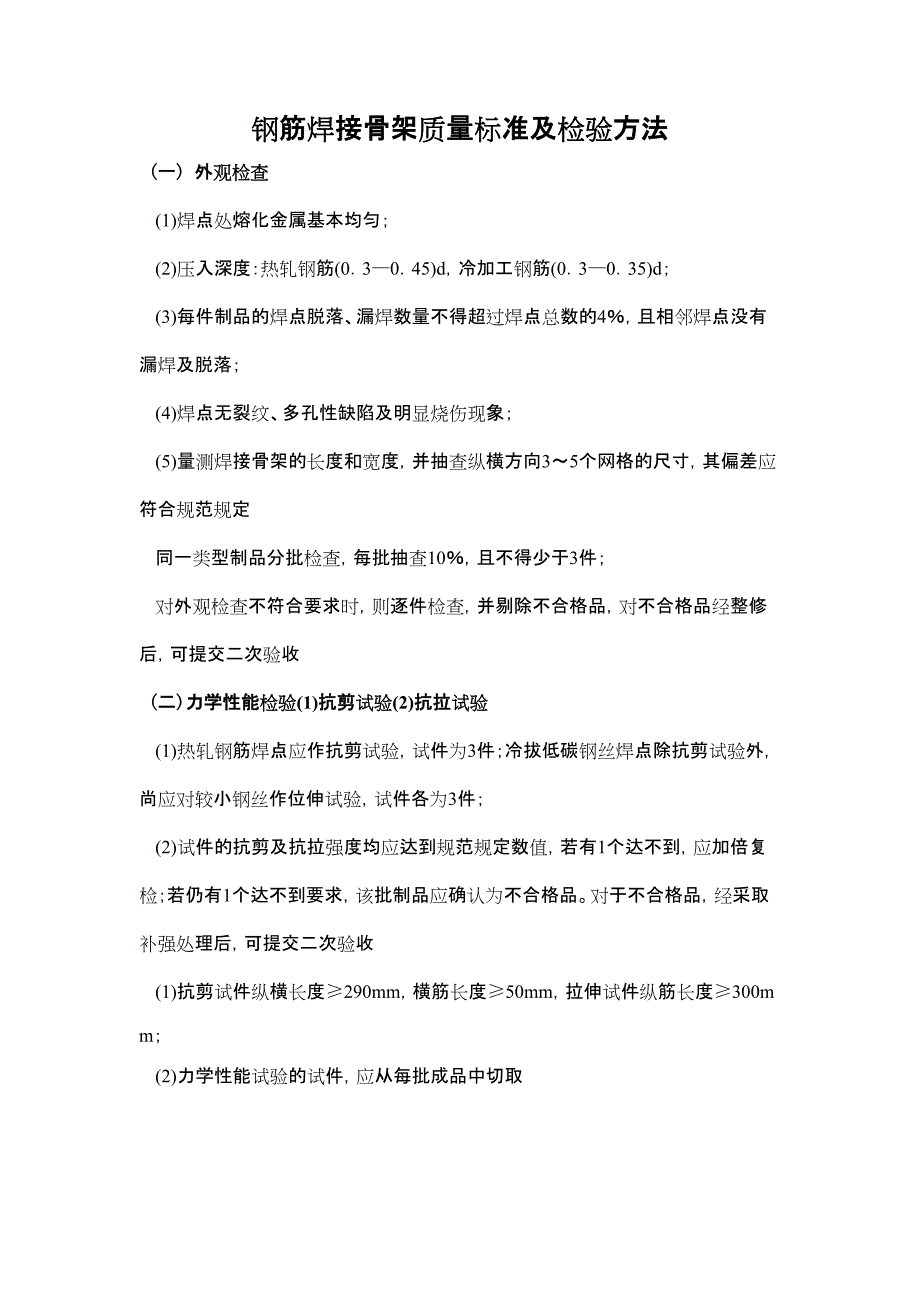

钢筋焊接骨架质量标准及检验方法 (一) 外观检查(1)焊点处熔化金属基本均匀；(2)压入深度： 热轧钢筋(0．3—0．45)d，冷加工 钢筋(0．3—0． 35)d；(3)每件制品的焊点脱落、漏焊数量不得超过焊点总数的4％，且相邻焊点没有漏焊及脱落；(4)焊点无裂纹 、多孔性缺陷及明显烧伤现象；(5)量测焊接骨架的 长度和宽度，并抽查纵横方向3～5个网格的尺寸，其偏差应符合规范规定同一类型制品分批检查，每批抽查10％，且不得少于3件；对外观检查不符合要求时，则逐件检查，并剔除不合格品， 对不合格品经整修后，可提交二次验收(二)力学性能检验(1)抗剪试验(2) 抗拉试验(1)热轧钢筋焊 点应作抗剪试验，试件为3件；冷拔低碳钢丝焊点除抗剪试验外，尚应对较小钢丝作位伸试验，试件各为3件；(2)试件的抗剪及抗拉 强度均应达到规范规定数值，若有1个达不到，应加倍复检；若仍有1个达不到要求，该批制品应确认为不合格品对于不合格品， 经采取补强处理后，可提交二次验收(1)抗剪试件纵 横长度≥290mm，横筋长度≥50mm，拉伸试件纵筋长度≥300mm；(2)力学性能试验 的试件，应从每批成品中切取钢筋焊接网质量标准及检验方法 (一)外观检查(1)焊接网的长 度、宽度及网格尺寸的允许偏差均为±10mm，网片两对角线之差不超过 10mm：(2)焊接网交叉点开 焊数量不得超过整个网交叉点总数的1％，并在任1根钢筋上开焊点数不得超过该根钢筋交叉点总数的1/2；(3)焊接网组成的 钢筋表面不得有裂纹、折叠、 结疤、凹坑、油 污及其他影响使用的缺陷；但允许焊点处有不大的毛刺和表面浮锈 (1)凡钢筋级别 、直径及尺寸相同的焊接网为同一类型制品，每批不大于30t ，或者每200件为一批，一周内不足30t或200件，亦按一批计算；(2)形状尺寸检查 和外观质量检查应每批抽查5％，同时不得少于3件；(3)力学性能试验 的试件应从成品 中切取，切取过试件的制品，应补焊同级别、同直径钢筋，其每边搭接长度应不小于2个孔格的长度；(4)试件所包含的交叉点不得开焊，除去掉多余部分外，试件不得进行其他加工；但冷轧带肋钢筋焊点允许将试件在100℃的温度下保温1h，然后在空气中冷却至室温，进行试验；(5)每批不大于30t，适用于大批量生产焊接网的质量 检查与验收。
关于以200件作为一批，一周内不足200 件亦按一批计算，适用于预制厂钢筋网的生(二)力学性能检验(1)抗拉试验(2) 抗弯试验(3)抗剪试验(1)拉伸试验结 果，不得低于550MPa；(2)弯曲至180 其外 侧不得出现横向裂纹；(3)抗剪试验结 果，3个试件抗剪力的平均值不得低于下式计算出的抗剪指标：F≥0． 3×Ao×σ s式中 F一抗剪力指 标， N；Ao一较大钢筋(受拉钢筋)的横截面面积，(mm 2)；σ s一 该级别钢筋(丝)规定的屈服 强度， (MPa) 注：①冷拔低碳铜丝的屈服强度按0．65×550计算，为360MPa(尾数取整数)；②冷轧带肋钢筋抗拉强度，取ORl3550 级钢筋抗拉强 度550MPa计算；焊点抗剪试件以较大钢筋即受拉钢筋为纵筋，较小钢筋为横筋 (4)焊接网的拉伸 试验、弯曲试验结果如不合格，则应从该批焊接网中再切取双倍数量试件进行不合格项目的检查，复检结果不合格时，该批焊接网为不合格品；(5)焊接网的抗剪 试验结果，按平均值计算，如不合格，则在取样的同一横向钢筋上所有交叉点均需取样检查；全部试件平均值合格时，该批焊接网为合格(1)冷拔低碳钢丝 、冷轧带肋钢筋 焊点应作拉伸试验。
试件应至少有1个交叉点， 试件 长度应足够，以保 证夹具之间的距离不小于20倍受拉钢筋直径，同时也不短于180mm对于双根钢筋，非受拉钢筋应在离交焊点约20mm处切断；(2)冷轧带肋钢 筋焊点应作弯曲试验弯曲试件，在单根钢筋焊接网中，取自直径较大的1根；在双根钢筋焊接网中，应取双根中的1根试件的长度至少为200mm弯曲 试件的受弯曲部 位离开交叉点至少25mm ；(3)抗拉、抗弯试件数量：纵向钢筋1个，横向钢筋1个；①热轧钢筋、冷拔低碳钢丝、冷 轧带 肋钢筋焊点应作抗剪试验抗剪试件应沿同一横向钢筋随机切取，其受拉钢筋为纵向钢筋对于双根钢筋，非受拉钢筋应在交叉焊点外切断，且不应损伤受拉钢筋焊点；②钢筋数量：3个；③抗剪试验时应采用能悬挂于试验机上专用的焊剪试验夹具 乐天娱乐城， 乐天娱乐城官网， 乐天娱乐 msMhUlPnhZKq123。
