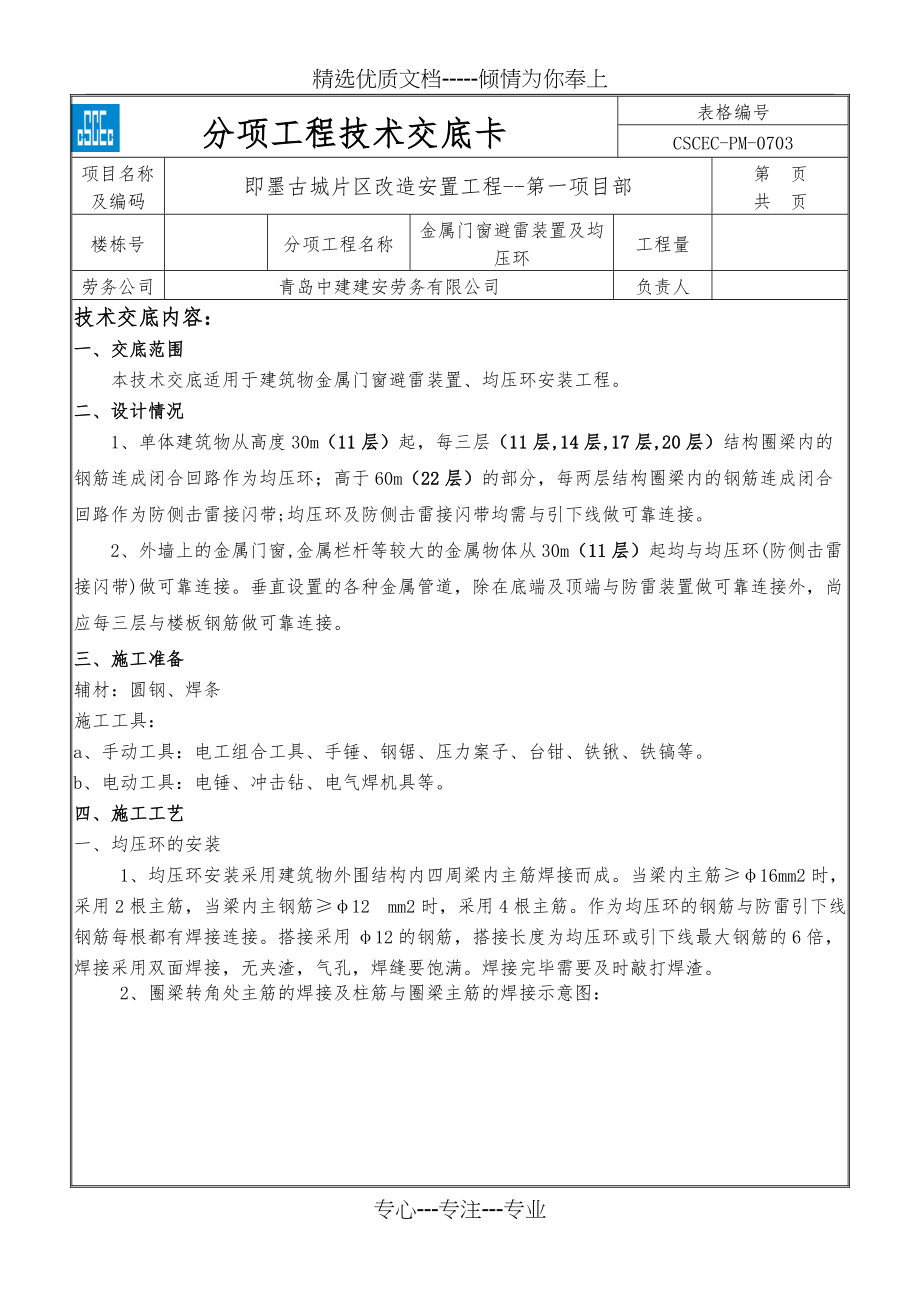

精选优质文档-----倾情为你奉上分项工程技术交底卡表格编号CSCEC-PM-0703项目名称及编码即墨古城片区改造安置工程--第一项目部第 页共 页楼栋号分项工程名称金属门窗避雷装置及均压环工程量劳务公司青岛中建建安劳务有限公司负责人技术交底内容：一、交底范围 本技术交底适用于建筑物金属门窗避雷装置、均压环安装工程 二、设计情况1、单体建筑物从高度30m（11层）起，每三层（11层,14层,17层,20层）结构圈梁内的钢筋连成闭合回路作为均压环；高于60m（22层）的部分，每两层结构圈梁内的钢筋连成闭合回路作为防侧击雷接闪带;均压环及防侧击雷接闪带均需与引下线做可靠连接2、外墙上的金属门窗,金属栏杆等较大的金属物体从30m（11层）起均与均压环(防侧击雷接闪带)做可靠连接垂直设置的各种金属管道，除在底端及顶端与防雷装置做可靠连接外，尚应每三层与楼板钢筋做可靠连接三、施工准备 辅材：圆钢、焊条施工工具：a、手动工具：电工组合工具、手锤、钢锯、压力案子、台钳、铁锹、铁镐等 b、电动工具：电锤、冲击钻、电气焊机具等 四、施工工艺一、均压环的安装 1、均压环安装采用建筑物外围结构内四周梁内主筋焊接而成。
当梁内主筋≥φ16mm2时，采用2根主筋，当梁内主钢筋≥φ12 mm2时，采用4根主筋作为均压环的钢筋与防雷引下线钢筋每根都有焊接连接搭接采用φ12的钢筋，搭接长度为均压环或引下线最大钢筋的6倍，焊接采用双面焊接，无夹渣，气孔，焊缝要饱满焊接完毕需要及时敲打焊渣2、圈梁转角处主筋的焊接及柱筋与圈梁主筋的焊接示意图：二、金属门窗避雷装置 建筑物外围四周的门窗均需与均压环(防侧击雷接闪带)做可靠连接，采用φ8的圆钢在均压环层的门窗直接从均压环圈梁钢筋焊接φ8圆钢引出焊接处与均压环和引下线的搭接长度大于60mm，焊接采用双面焊，无夹渣，气孔，焊缝要饱满1、 铝合金门窗与建筑物金属体连接见下图；（a）(b)三、金属栏杆与建筑物金属体连接金属栏杆与建筑物金属体制连接见以下示图五、操作要点1、圈梁内水平均压环使用的钢筋之间连接以及钢筋分别与防雷引下线、金属门、窗等之间的连接采用直径不小于Φ10镀锌圆钢或不小于25mm4mm的镀锌扁钢2、均压环直接利用结构钢筋贯通，结构钢筋断开处应敷设对应钢筋进行搭接，焊接点应双面焊接，焊接长度不小于6倍最大钢筋直径，焊接处无气泡、夹渣、咬边等缺陷3、每层均压环采用建筑物外围结构内四周梁内主筋焊接，并与各引下线焊接牢固。
5、铝制门窗与均压环连接处，至少有一处连接，如果门窗高度或宽度超过2m时，就需要2处连接6，门窗连接处做好标记，刷上明显油漆7. 避雷系统采用搭接焊时，其搭接焊缝长度不小于100mm会签栏质量安全环保时间时间时间编制审核时间时间专心---专注---专业。
